Wavesare-tela E-ink Chapéu Eletrônico de 800×480 Polegadas Display de Papel com Suporte para Raspberry pi Stm32 Dois Cores Ultra Baixo Consumo de Energia Quadro demonstração
AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Informações Técnicas do Produto
Características
Especificações
Nome da Marca
Waveshare
Tipo de Placa Demo
Braço
Origem
CN (origem)
Número do Modelo
7.5inch E-paper HAT
Resolution
800×480
Size
7.5inch
Displaying
2 Grey Level
Power
3.3v
Consumption
Ultra LOW Power Consumtion
Interface
SPI
Controller Boards
Supports Raspberry PI, Arduino, Stm32, Etc.

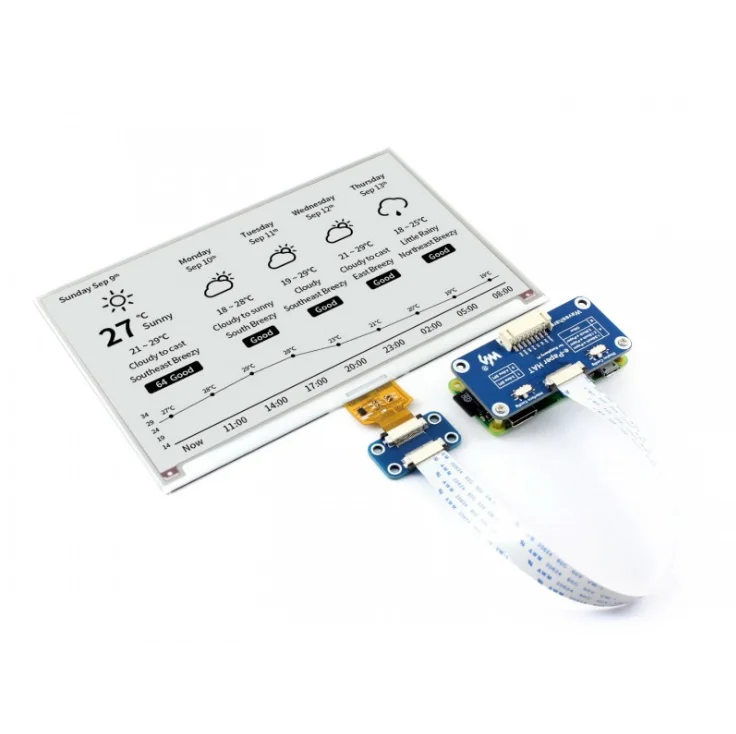

Chapéu de exibição de tinta eletrônica de 800 × 480, 7.5 polegadas para raspberry pi, interface s2
Visão geral
Este é um chapéu de exibição de tinta eletrônica para raspberry pi, resolução de 7,5 polegadas, 800 × 480, com controlador integrado, comunicação via interface spi.
Devido às vantagens como consumo de energia ultrabaixo, amplo ângulo de visão, visor claro sem eletricidade, é a escolha ideal para aplicações como etiqueta de prateleira, instrumento industrial e assim por diante.
Recursos
Sem luz de fundo, mantém exibindo o último conteúdo por um longo tempo, mesmo quando desliga
Consumo de energia ultra baixo, basicamente a energia é necessária apenas para refrescar
Cabeçalho de extensão gpio raspberry pi 40pin padrão, suporta placas da série raspberry pi, jetson nano
Interface spi, para conectar com outras placas de controlador como raspberry/arduino/núcleo, etc.
Tradutor de tensão a bordo, compatível com 3.3v/5v mcus
Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/jetson nano/arduino/stm32)
Especificações
Tensão operacional: 3.3v ~ 5v
Interface: spi
Dimensão do contorno: 170.2mm × 111.2mm
Tamanho da tela: 163.2mm × 97.92mm
Passo de ponto: 0.205 × 0.204
Resolução: 800 × 480
Cor da tela: preto, branco
Escala cinza: 2
Tempo de atualização completo: condensação
Potência de atualização: 38mw (typ.)
Potência de espera: <0.017mw
Ângulo de visão: >170 °
Histórico de revisões
A revisão v2 foi lançada em 2019.11, a resolução é atualizada para 800 × 480, a partir de 640 × 384 de v1. O hardware e a interface do v2 são compatíveis com v1, no entanto, o software relacionado deve ser atualizado.
Interface
Símbolo
Descrição
Vcc
3.3v ~ 5v
Gnd
Solo
Din
Pino spi mosi
Clk
Pino sck spi
Cs
Seleção de chip spi, baixo ativo
Dc
Seleção de dados/comando (alto para dados, baixo para comando)
Rst
Reset externo, baixo ativo
Ocupado
Saída de status ocupado, baixo ativo
Dimensões
Conteúdo do pacote
Peso:0.065 kg
Papel eletrônico de 7.5 polegadas x1
Chapéu de driver de papel eletrônico x1
Pacote de parafusos rpi (2 unidades) x1
Ph2.0 20cm 8pin x1
1
2
3
4
Recursos de desenvolvimento
Wiki:Número
Guia de seleção
Número da peça
Cores
Escala cinza
Resolução
Tamanho do monitor (mm)
Dimensão do contorno (mm)
Tempo (s) de atualização completo (s)
Atualização parcial1
Cabeçalho pi2
Interface
1. módulo de papel eletrônico de 02 polegadas
Preto branco
2
128 × 80
21.76 × 14.00
42.0 × 27.0
2
& Radic;
×
Spi
1. módulo de papel eletrônico de 54 polegadas
Preto branco
2
200 × 200
27.60 × 27.60
48.0 × 33.0
2
& Radic;
×
Spi
1. módulo de papel eletrônico de 54 polegadas (b)
Vermelho, preto, branco
2
200 × 200
27.60 × 27.60
48.0 × 33.0
8
×
×
Spi
1. módulo de papel eletrônico de 54 polegadas (c)
Amarelo, preto, branco
2
152 × 152
27.51 × 27.51
48.0 × 33.0
27
×
×
Spi
2. chapéu de papel eletrônico de 13 polegadas
Preto branco
2
250 × 122
48.55 × 23.71
65.0 × 30.2
2
& Radic;
& Radic;
Spi
2. chapéu de papel eletrônico de 13 polegadas (b)
Vermelho, preto, branco
2
212 × 104
48.55 × 23.71
65.0 × 30.2
15
×
& Radic;
Spi
2. chapéu de papel eletrônico de 13 polegadas (c)
Amarelo, preto, branco
2
212 × 104
48.55 × 23.71
65.0 × 30.2
15
×
& Radic;
Spi
2. chapéu de papel eletrônico de 13 polegadas (d)
Preto branco
2
212 × 104
48.55 × 23.71
59.2 × 29.2
2
& Radic;
& Radic;
Spi
Chapéu de papel e de 2.7 polegadas
Preto branco
4
264 × 176
57.29 × 38.19
85.0 × 56.0
6
×
& Radic;
Spi
Chapéu de papel eletrônico de 2.7 polegadas (b)
Vermelho, preto, branco
2
264 × 176
57.29 × 38.19
85.0 × 56.0
15
×
& Radic;
Spi
2. módulo de papel eletrônico de 9 polegadas
Preto branco
2
296 × 128
66.89 × 29.05
89.5 × 38.0
2
& Radic;
×
Spi
2. módulo de papel eletrônico de 9 polegadas (b)
Vermelho, preto, branco
2
296 × 128
66.89 × 29.05
89.5 × 38.0
15
×
×
Spi
2. módulo de papel eletrônico de 9 polegadas (c)
Amarelo, preto, branco
2
296 × 128
66.89 × 29.05
89.5 × 38.0
15
×
×
Spi
Chapéu de papel eletrônico de 2.9 polegadas (d)
Preto branco
2
296 × 128
66.90 × 29.06
79.0 × 36.7
2
& Radic;
& Radic;
Spi
4. módulo de papel eletrônico de 2 polegadas
Preto branco
4
400 × 300
84.80 × 63.60
103.0 × 78.5
4
×
×
Spi
4. módulo de papel eletrônico de 2 polegadas (b)
Vermelho, preto, branco
2
400 × 300
84.80 × 63.60
103.0 × 78.5
15
×
×
Spi
4. módulo de papel eletrônico de 2 polegadas (c)
Amarelo, preto, branco
2
400 × 300
84.80 × 63.60
103.0 × 78.5
15
×
×
Spi
4. módulo uart de papel eletrônico de 3 polegadas
Preto branco
4
800 × 600
88.00 × 66.00
118.0 × 75.0
1.5
×
×
Uart
5. módulo de papel eletrônico de 65 polegadas (f)
7 cores
2
600 × 448
114.9 × 85.8
138.5 × 100.5
15
×
×
Spi
Chapéu de papel eletrônico de 5.83 polegadas (b)
Vermelho, preto, branco
2
648 × 480
119.232 × 88.320
125.4 × 99.5
20
×
& Radic;
Spi
Chapéu de papel eletrônico de 5.83 polegadas (c)
Amarelo, preto, branco
2
600 × 448
118.8 × 88.26
125.4 × 99.5
26
×
& Radic;
Spi
Chapéu de papel e de 6 polegadas
Preto branco
16
800 × 600
122.4 × 90.6
138.4 × 101.8
<1
& Radic;
& Radic;
Usb/spi/ I80/i2c
Chapéu de papel e hd de 6 polegadas
Preto branco
16
1448 × 1072
122.4 × 90.6
138.4 × 101.8
<1
& Radic;
& Radic;
Usb/spi/ I80
Chapéu de papel e de 7.5 polegadas
Preto branco
2
800 × 480
163.20 × 97.92
170.2 × 111.2
5
×
& Radic;
Spi
Chapéu de papel eletrônico hd de 7.5 polegadas
Preto branco
2
880 × 528
163.24 × 97.94
170.2 × 111.2
5
×
& Radic;
Spi
Chapéu de papel eletrônico de 7.5 polegadas (b)
Vermelho, preto, branco
2
800 × 480
163.20 × 97.92
170.2 × 111.2
16
×
& Radic;
Spi
Chapéu de papel eletrônico hd de 7.5 polegadas (b)
Vermelho, preto, branco
2
880 × 528
163.24 × 97.94
170.2 × 111.2
21
×
& Radic;
Spi
Chapéu de papel eletrônico de 7.5 polegadas (c)
Amarelo, preto, branco
2
640 × 384
163.20 × 97.92
170.2 × 111.2
16
×
& Radic;
Spi
Chapéu de papel eletrônico de 7.8 polegadas
Preto branco
16
1872 × 1404
158.18 × 118.64
173.8 × 127.6
<1
& Radic;
& Radic;
Usb/spi/ I80/i2c
Chapéu de papel eletrônico de 9.7 polegadas
Preto branco
16
1200 × 825
202.8 × 139.43
218.8 × 156.4
<1
& Radic;
& Radic;
Usb/spi/ I80/i2c
Chapéu de papel eletrônico de 10.3 polegadas (d)
Preto branco
16
1872 × 1404
209.66 × 157.25
227.7 × 165.8
<1
& Radic;
& Radic;
Usb/spi/ I80/i2c
Módulo de papel eletrônico de 12.48 polegadas
Preto branco
2
1304 × 984
252.98 × 190.90
280.0 × 229.5
<8
×
& Radic;
Spi
Módulo de papel eletrônico de 12.48 polegadas (b)
Vermelho, preto, branco
2
1304 × 984
252.98 × 190.90
280.0 × 229.5
<16
×
& Radic;
Spi
Leva cerca de 0.3s para atualização parcial
Cabeçalho pi: cabeçalho de extensão gpio de 40 pinos raspberry pi padrão, suporta placas da série raspberry pi
