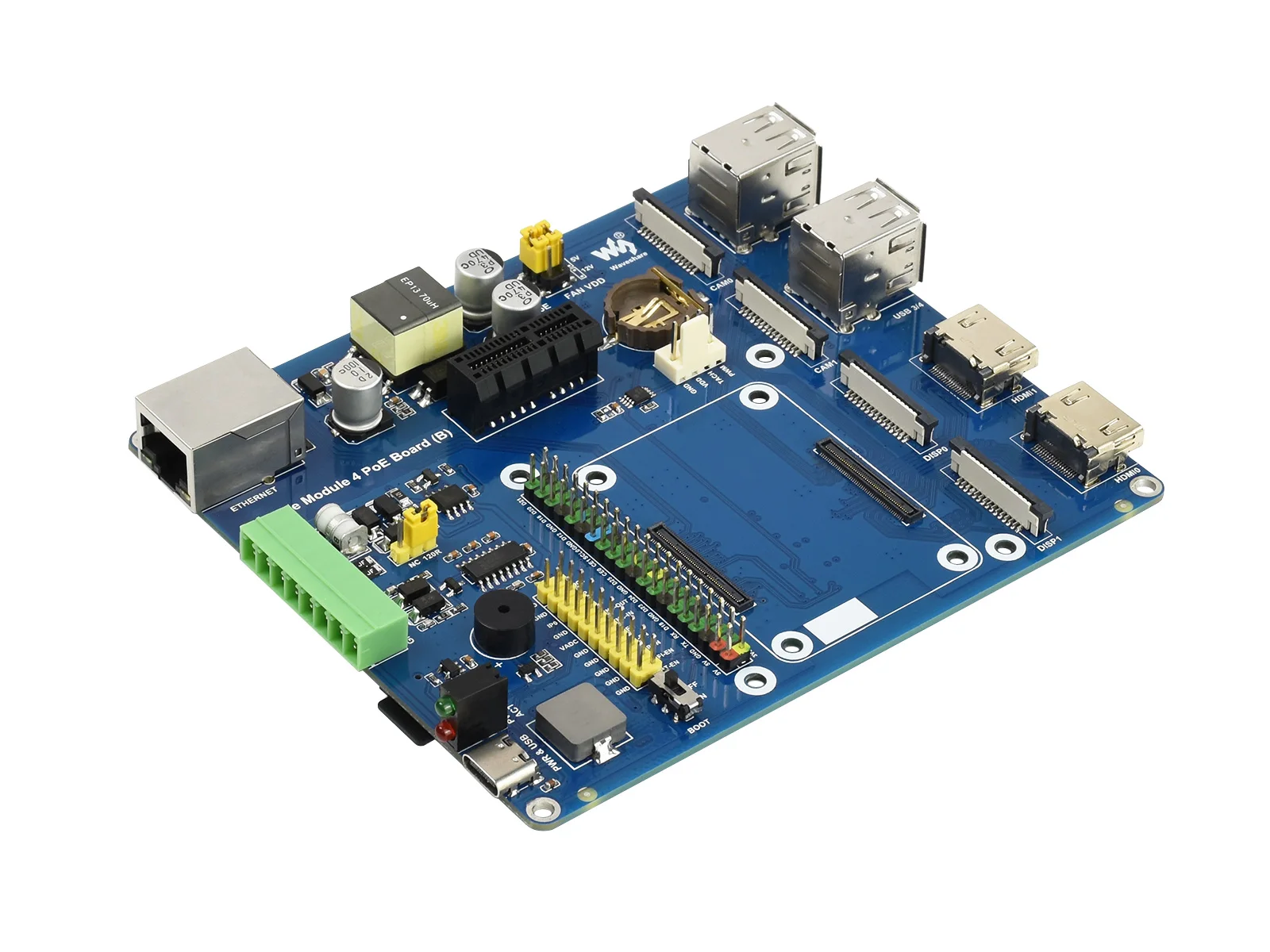

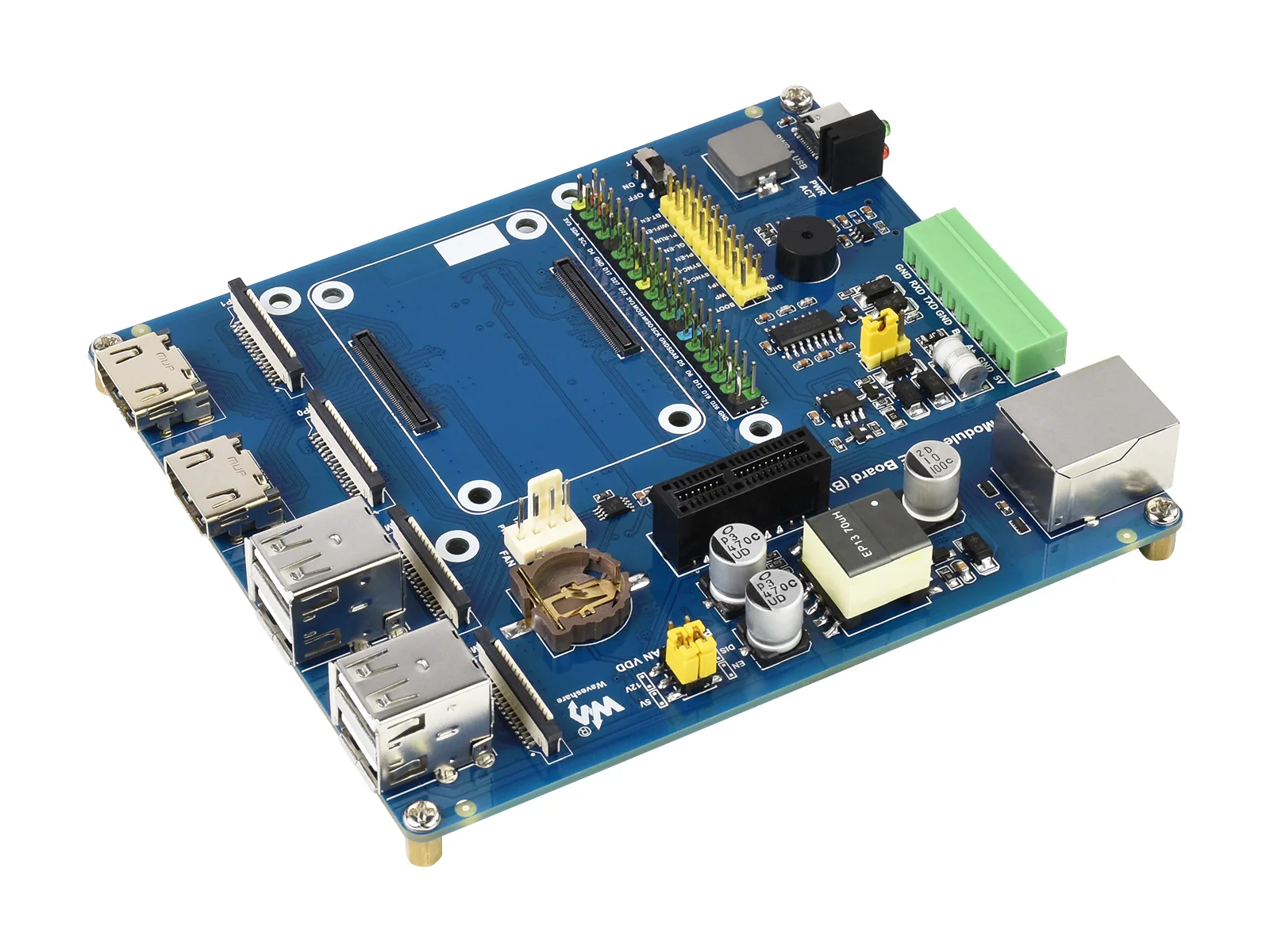

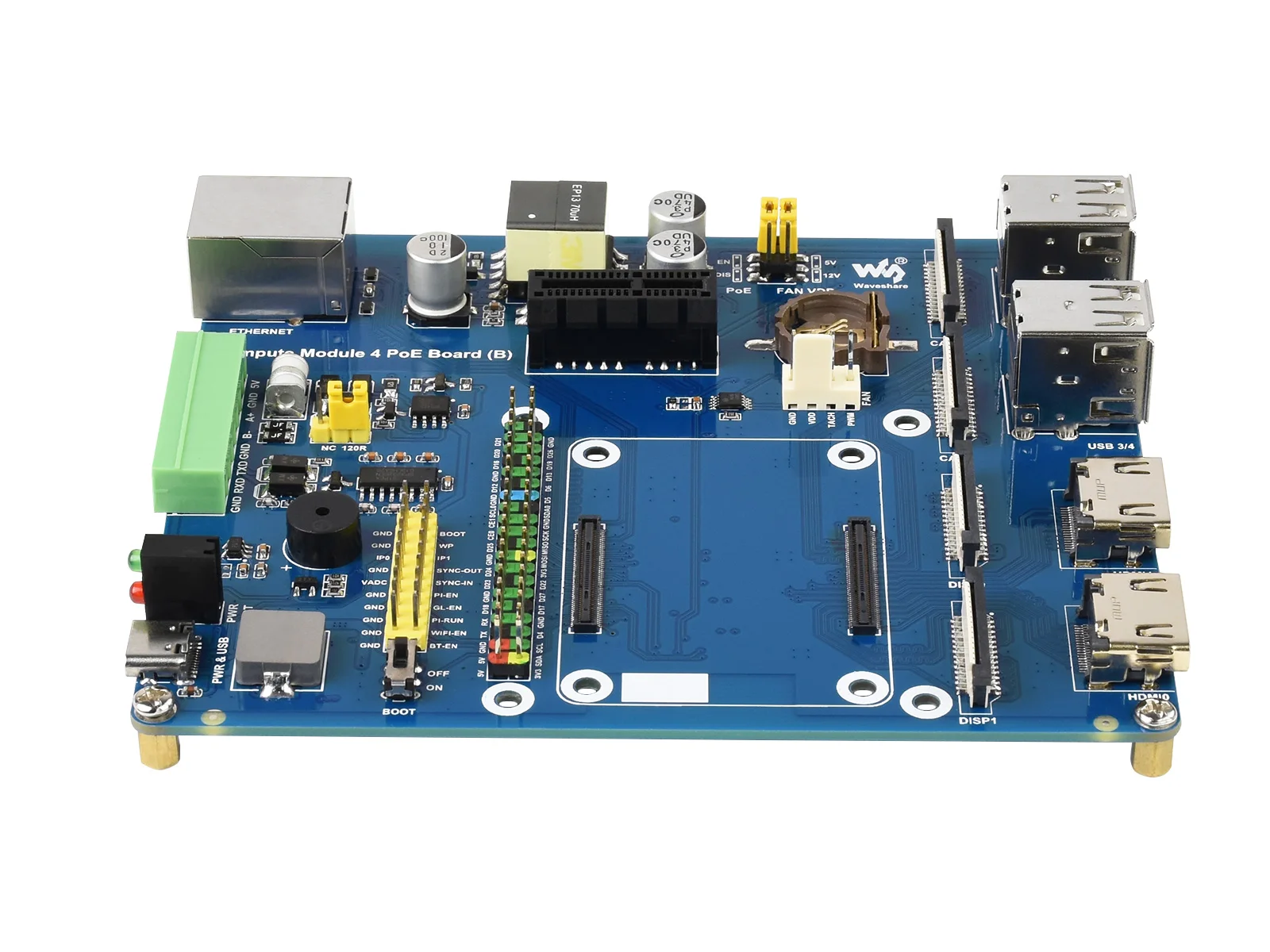

Placa io com Módulo de Computador Raspberry pi com Recurso Poe tipo b para Todos os Módulos Computadores Variantes Quadro demonstração
R$ 245,33
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Certificado | None |
| Origem | CN (origem) |
| Número do Modelo | Compute Module 4 POE Board (B) |
| CM4 Socket | Suitable FOR ALL Variants OF Compute Module 4 |
| Rich Peripheral Connectors | Onboard Connectors Including Csi/dsi/hdmi/usb/eth/pcie/rs232/rs485 |
| Usb2.0 Ports | 4X Usb2.0 Ports, FOR Connecting Sorts OF USB Devices |
| Power Input | 5V |
| Ethernet | Gigabit Ethernet Rj45 |
| Dimensions (mm) | 124.50 * 108.80 |
| POE | Integrates 802.3af-compliant POE Circuit (5v/2.5a) |
Descrição
Adequado para avaliar o raspberry pi cm4 ou ser integrado em produtos finais
|
Soquete cm4 |
Adequado para todas as variantes do módulo computador 4 |
|
Rede |
Conector gigabit ethernet rj45, integra circuito poe compatível com 802.3af (5v/2,5a) |
|
Conector |
Raspberry pi 40pin gpio header, não isolado rs485, não isolado rs232, pcie gen 2 × 1 |
|
Usb |
Usb 2.0 tipo a × 4 |
|
Display |
Porta de exibição mipi dsi × 2 (conector fpc de 1.0mm de 15 pinos) |
|
Câmera |
Porta da câmera mipi osmo × 2 (conector fpc de 1.0mm de 15 pinos) |
|
Vídeo |
Porta hdmi × 2, suporta saída 4k 30fps |
|
Rtc |
Relógio em tempo real com tomada de bateria e capacidade de despertar o módulo de computação 4 |
|
Armazenamento |
Tomada de cartão microsd para variantes de módulo de computador 4 lite (sem emmc) |
|
Cabeçalho do ventilador |
Permite ajuste e medição de velocidade, 5v/12v |
|
Entrada de energia |
5v |
|
Dimensões |
124.5 × 108.8mm |
|
Placa de base cm4 |
Contagem e especificações de interface |
|||||||||||
|
Poe |
Gigabit |
40pin |
Pcie |
Usb |
Dsi |
Hdmi |
Csi |
Rtc |
Ventilador |
Energia |
Recursos |
|
|
× 1 |
M.2 m |
2.0 × 4 |
× 1 |
× 2 |
× 2 |
5v |
5v |
Tamanho mini |
||||
|
× 1 |
M.2 m |
2.0 × 4 |
× 1 |
× 2 |
× 2 |
5v |
5v |
Tamanho mini |
||||
|
× 2 |
3.0 × 3 |
× 1 |
× 2 |
× 2 |
5/12v |
7-36v |
||||||
|
× 1 |
Gen2 × 1 |
2.0 × 2 |
× 2 |
× 2 |
× 2 |
5/12v |
7-36v |
Suporte 5g/4g |
||||
|
× 1 |
Gen2 × 1 |
2.0 × 4 |
× 2 |
× 2 |
× 2 |
5/12v |
5v |
Rs232 |
||||
|
× 1 |
3.0 × 4 |
× 2 |
× 2 |
× 2 |
5/12v |
7-36v |
||||||
|
× 1 |
Gen2 × 1 |
2.0 × 4 |
× 2 |
× 2 |
× 2 |
12v |
12v |
|||||
|
Nota |
Usb 3.0 é equivalente a usb 3.2 gen1 |
|||||||||||

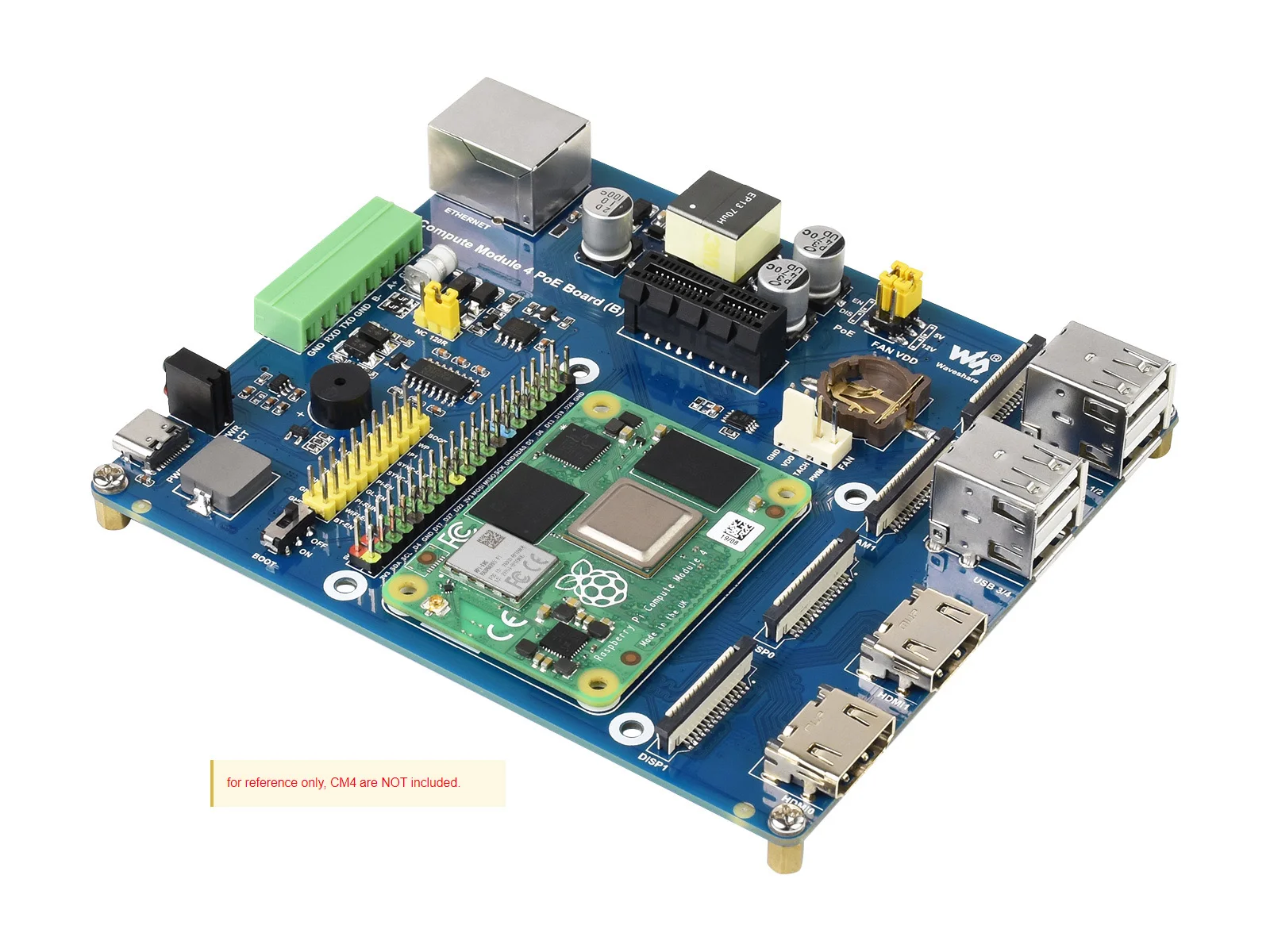

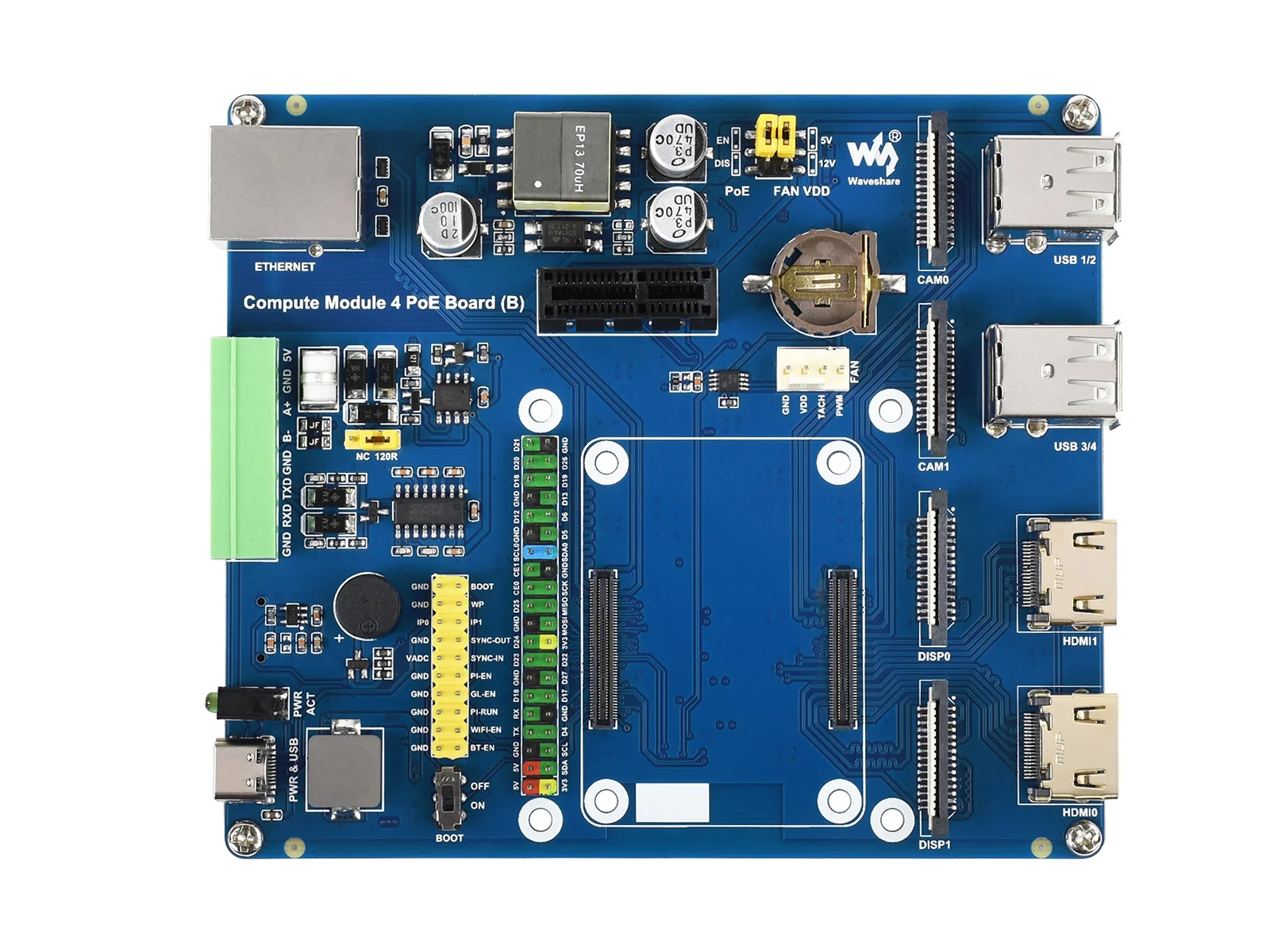

Soquete cm4 padrão e cabeçalho raspberry pi 40pin gpio com código de cores
Adequado para todas as variantes do módulo computador 4
-
Soquete cm4
Adequado para todas as variantes do módulo computador 4 -
Cabeçalho gpio de 40 pinos
-
Seleção de botas
Em: cm4 seria inicializado a partir da interface osmo
Desligado: cm4 seria inicializado a partir de emmc ou cartão micro sd -
Alfinetes funcionais misc
-
Fonte de alimentação/programação usb tipo c
Fonte de alimentação 5v/2,5a,
Também permite gravar imagem do sistema no módulo de computação 4 variantes emmc -
Indicadores de status
Ato: indicador de status operacional raspberry pi
Pwr: indicador de energia raspberry pi -
Disp
2x porta de exibição mipi dsi -
Câmera
2x portas de câmera csi mipi -
Portas usb 2.0
4x portas usb 2.0, para conectar tipos de dispositivos usb -
Portas hdmi
2x portas hdmi, suporta saída dupla de 4k 30fps -
Suporte de bateria rtc
Suporta célula de botão cr1220 -
Cabeçalho do ventilador
Para conectar ventilador de resfriamento, permite ajuste e medição da velocidade -
Soquete pcie gen 2 × 1
Módulos forconnecting pcie gen 2 × 1 -
Conector gigabit ethernet
Gigabit ethernet rj45 com suporte poe, compatível com 10/100/1000m -
Saída dc 5v
-
Rs485
Com proteção esd à prova de luz de 600w, anti-surto e 15kw,
Jumper resistor de equilíbrio 120r opcional invertido -
Rs232
Com diodo tvs, anti-surto e proteção esd -
Campainha
-
Seleção fan_vdd/poe
Tensão de condução do ventilador de resfriamento: 12v ou 5v
Poe: habilitar (en) ou desativar (dis)
20.Fe1.1s
Chip de expansão usb
21.N952063atl
Chip rtc
22.Rtc/fan
Interruptor de ônibus i2c,
Sda0/scl0: osmo é compartilhado com csi/dsi
Groto3/2: o osmo é compartilhado com o cabeçalho de 40 pinos
23.Seleção de nível de lógica io
Defina o nível lógico cm4 io como 3.3v ou 1.8v
24.Configuração de interrupção rtc
Pi-run: cm4 reiniciará a interrupção rtc
Sm-j: cm4 powerdown na interrupção rtc
D4: d4 pin é acionado na interrupção rtc

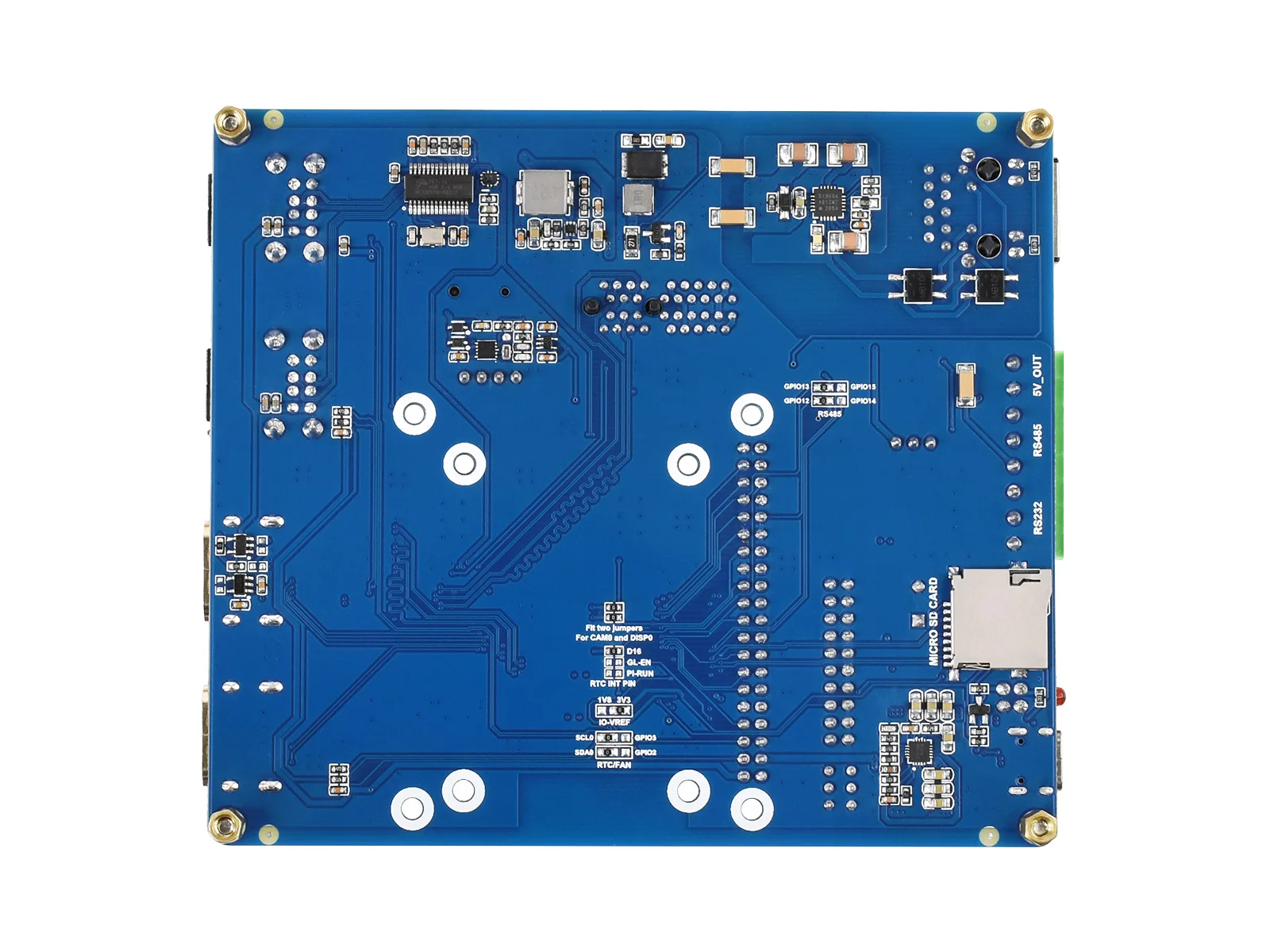

25.Slot para cartão micro sd
Insira um cartão micro sd com sistema pré-queimado, para iniciar o módulo de computação 4 lite
Adequado para projetos de raspberry pi alimentados por poe ou outro contexto industrial
1. pi 4 com Recurso Poe tipo b – Nome da Marca : Waveshare
* Os recursos para diferentes produtos podem variar, verifique a página da smb para confirmar os recursos realmente fornecidos.
Conteúdo do pacote
Peso:0.106 kg
-
Módulo de computação 4 placa poe (b) x1
