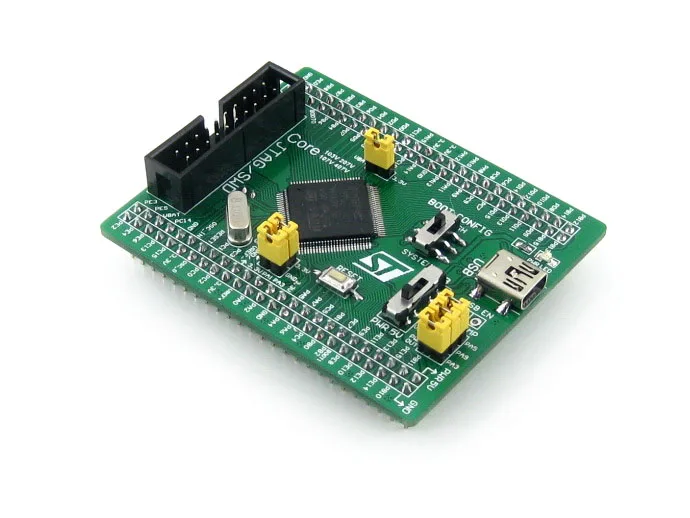

Visão geral

Core407v é uma placa de desenvolvimento pequena stm32 que caracteriza umSTM32F407VET6Dispositivo como o microcontrolador, suporta maior expansão. É ideal para iniciar o desenvolvimento de aplicativos com a família stm32f.

Como um sistema mínimo pronto para executar, o core407v integra interface de comunicação usb, interface de programação/depuração jtag/swd, circuito de relógio, gerenciamento de energia usb, seleção de modo de inicialização, e assim por diante.

Além disso, os cabeçalhos do pino na parte traseira permitem que o core407v seja conectado-em sua placa da aplicação e atuem como o circuito do núcleo do mcu em seu sistema. Todos osI/O portsSão acessíveis nos cabeçalhos do pino, e o passo do cabeçalho é projetado como2.54 milímetros.

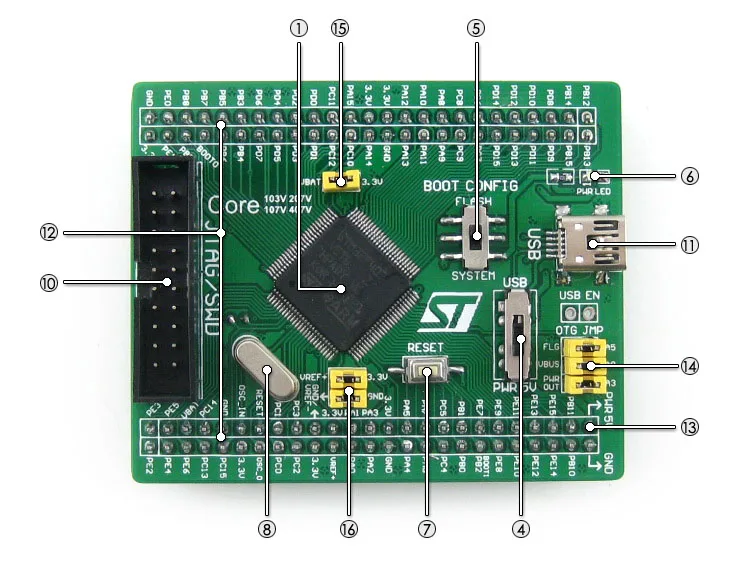

O que está A Bordo

2. Cheap Quadro Demonstração – Feature 4 : Removable Testing Interfaces Section Possible to Obtain Smaller Size

1. STM32F407VET6:O elevado desempenho stm32 mcu que características:
   • Core:Cortex-M4 risc de 32 bits
   • Matéria:Um conjunto completo de instruções dsp de ciclo único
   • Freqüência De operação:168 mhz, 210 dmips/1.25 dmips/mhz
   • Tensão de funcionamento:De 1.8 v-3.6 v
   • Pacote:LQFP100
   • Memórias:512kb flash, 192 + 4kb sram
   • Interfaces de comunicação MCU:
     • 3 x spi, 3 x usart, 2 x uart, 2 x i2s, 3 x i2c
     • 1 x fsmc, 1 x sdio, 2 x can
     • 1 x usb 2.0 de alta velocidade/dispositivo de alta velocidade/host/controlador otg com dma dedicado, ulpi e em chip de alta velocidade phy
     • 1×10/100 ethernet mac
     • 1×8 a 12 bits de interface de câmera paralela
   • Conversores do anúncio:3 x ad (12 bits, 1bit s, ações 24 canais); 2 x da (12 bits)
   • Depuração/Programação:Suporta jtag/swd (fio de série debug) interfaces, suporta iap

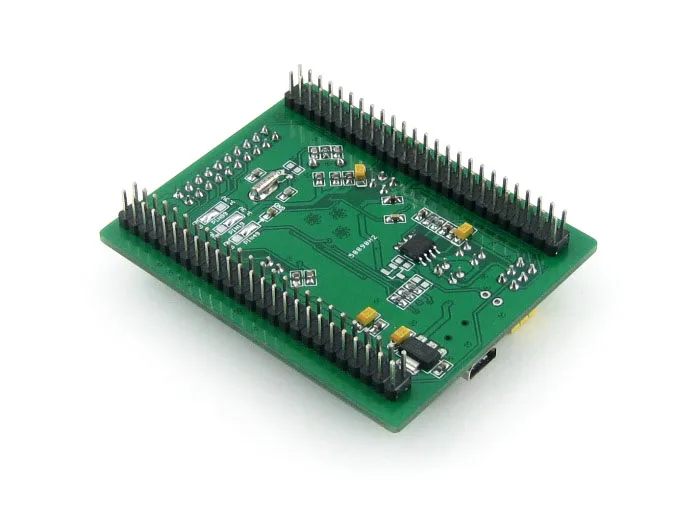

2. AMS1117-3.3 (no lado inferior):Regulador de tensão 3.3 V
3. Mic2075 (no lado inferior):Dispositivo de gerenciamento de energia usb a bordo
4. Interruptor de alimentação,Alimentado a partir de 5vin ou conexão usb
5. Interruptor de modo de inicialização,Para configurar BOOT0 pin
6. Indicador de alimentação
7. Botão de Reset
8. 8 M cristal oscilador
9. Cristal 32.768 k (no lado inferior),Para rtc interno com calibração
10. Relação de jtag/swd:Para depuração/programação
11. Conector USB,Usado para estabelecer uma comunicação usb entre o computador e a placa de desenvolvimento stm32
12. Expansor de io (incluindo vcc/gnd),Todos os pinos mcu são acessíveis em conectores de expansão para maior expansão
13. 5Vin pinheader,5 v fonte de alimentação é necessária ao usar usb host/otg
14. USB ponte
    • Curta o jumper ao usar usb
    • Abra o jumper para desconectar das portas de e/o
15. VBAT jumper de seleção
    • Curto o jumper para usar a fonte de alimentação do sistema
    • Abra o jumper para conectar o vbat à energia externa, como a bateria
16. VREF jumper de seleção
    • Curta o jumper para conectar vref +/vref-a vcc/gnd
    • Abra o jumper para conectar vref +/vref-a outro pino personalizado através do fio de ligação em ponte

Fotos

3. Quadro Demonstração – Feature 3 : Pinheaders on Both Sides For Easy Expansion And Make it Pluggable

4. Cortex-m4 Placa de Desenvolvimento Avaliação com Ios – Feature 2 : Clock Circuit Usb Power Management Boot Mode Selection

5. High Quality Computador e Escritório – Feature 1 : 1 x Usb 1 x Uart Without Rs232 Transceiver ic 1 x 8i – os

6. Computador e Escritório – Onboard Mcu : Stm32f407ve

Nota:

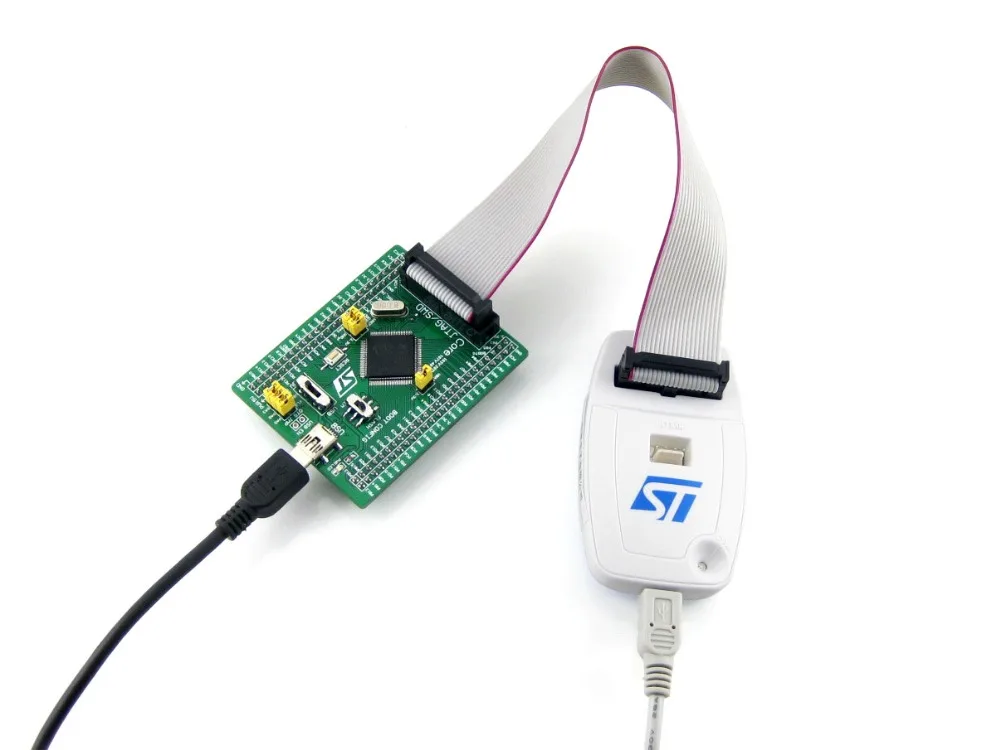

Core407v fornece interface de depuração jtag/swd, ainda não integra qualquer função de depuração, um depurador é necessário.

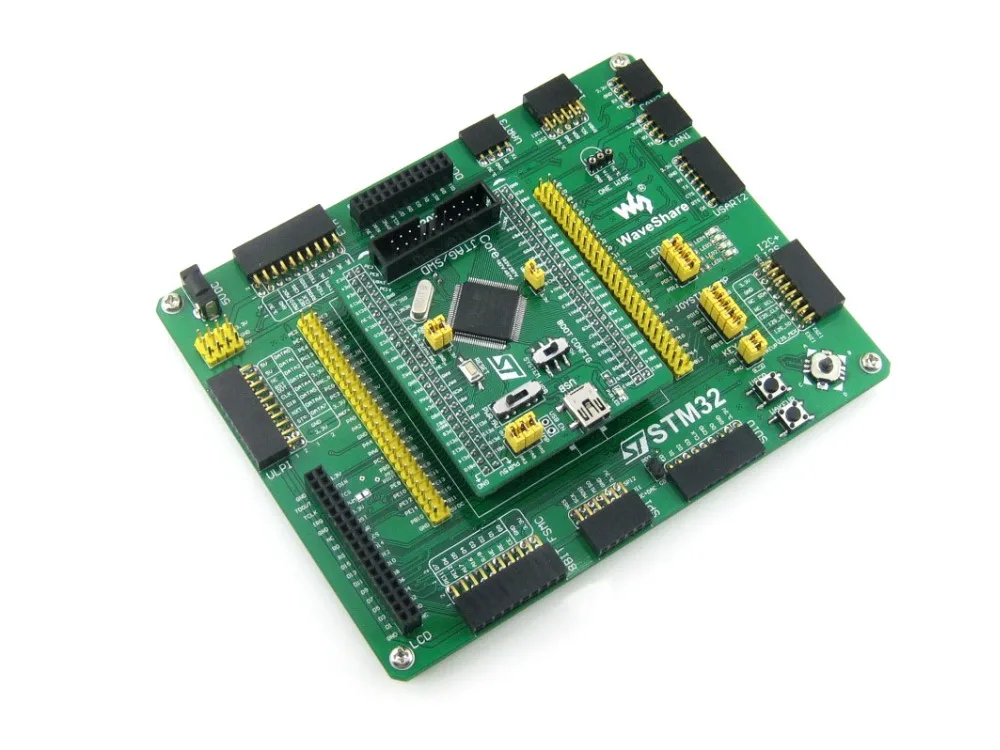

Placa mãe e programador/depurador nas fotos não estão incluídos no preço.

JTAG/SWD da Interface

A figura 1, figura 2 mostra o pinout do cabeçalho de jtag, interface swd respectivamente

Figura 1.Cabeçalho JTAG Pinagem

7. Completo Waveshare Core407v Stm32f4 – For Use With : Stm32f407vet6 Lqfp100 Pacote Development & Prototyping

Figura 2.SWD Cabeçalho Pinagem

8. Placa de Núcleo Stm32f407vet6 Stm32f407 Stm32 Placa – Categoria : Stm32 Arm Cortex-m4 Development Board

Recursos de desenvolvimento

• Software relacionado (keil etc.)
• Exemplos em C
• Esquema (PDF)
• Documentações de desenvolvimento

Wiki:Www.waveshare.com/wiki/Core407V

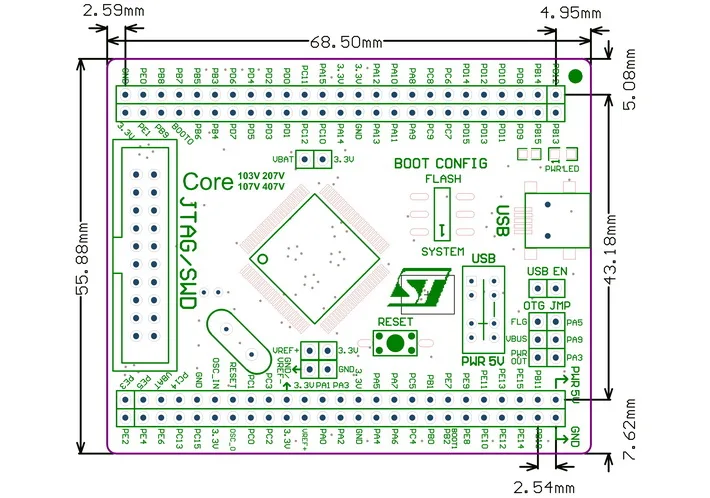

Dimensões

9. Cheap Quadro Demonstração – Número do Modelo : Core407v
