Ble Simplelink 2.4g Zigbee 2mqtt Linha Coordenador Assistente Casa Roteador Cc2652p Usb Dongle Vara Cc2652p Cc2652 Acessórios p/ quadro de demonstração

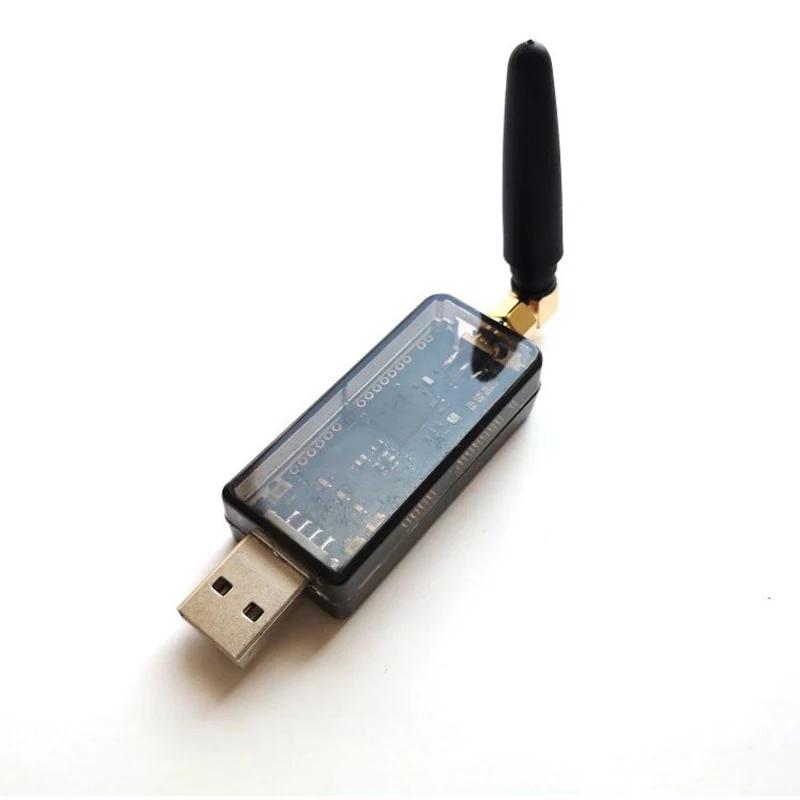

Vara ou dongle minúsculos de usb, adaptador, placa de desenvolvimento para 2.4g multiprotocol rf
Tais como o roteador de fronteira de openthread, adaptador de zigbee2mqtt, lowpan contiki 6, ble, simplelink.

CARACTERÍSTICAS:

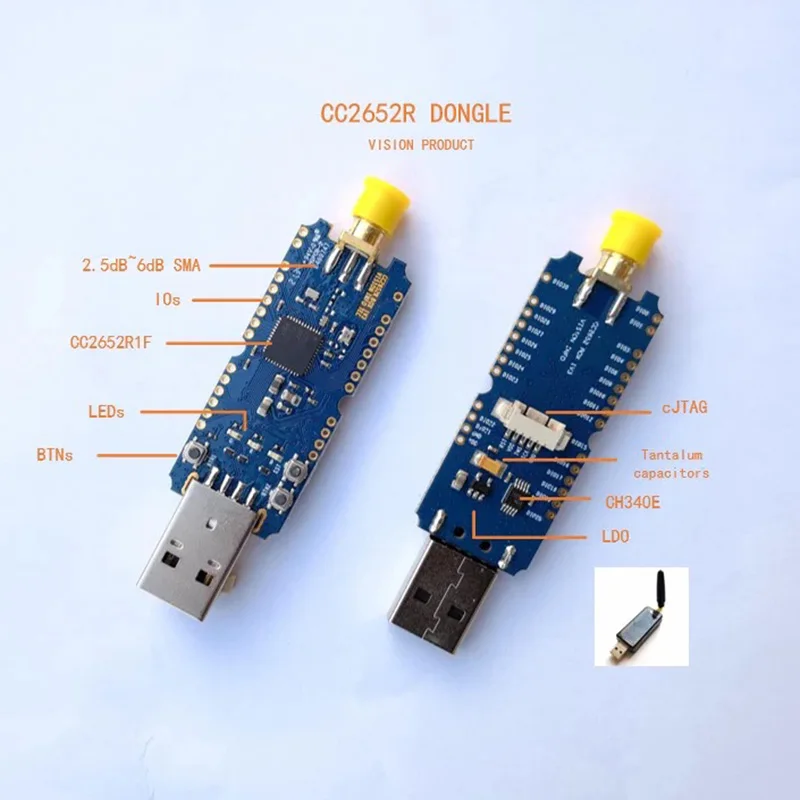

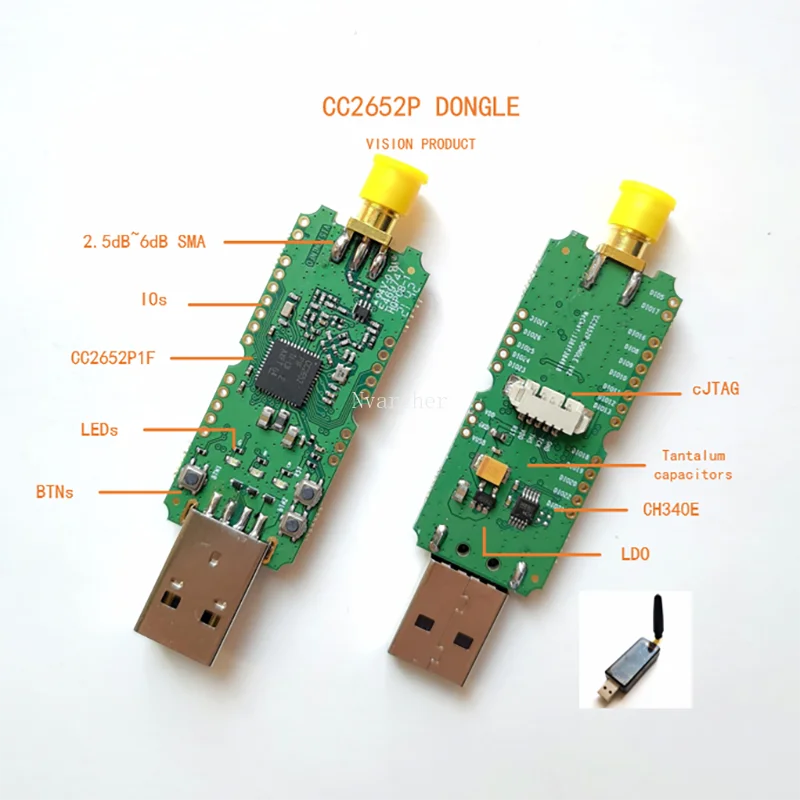

1. placa de desenvolvimento de rf multiprotocol de 2.4ghz (openthread, zigbee, ble, iee802.15.4, 6lowpan e proprietário) baseada na microplaqueta de ti cc2652r1frgzr
2. se comunica com o computador host através da ponte comum ch340e USB-UART
3. cabeçalho do debug de cjtag, firmware flashed ou debug com jtag
3. auto-programação através do ti serial bootloader com bootloader bit habilitado

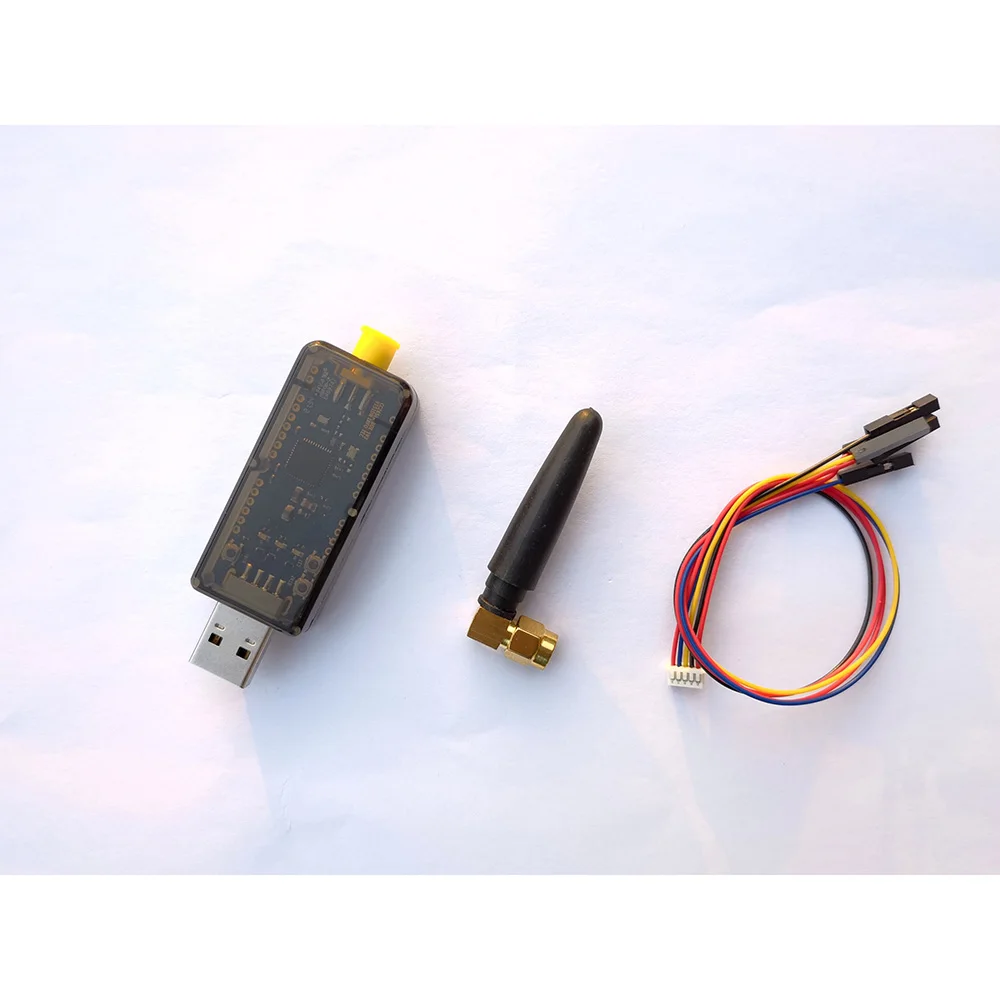

4. porta da antena de sma para uma antena externa com escolha pessoal
5. leds gerais (vermelho-power on indicação verde-dio7 azul-dio6)
6. botões gerais (BTN1–DIO13 BTN2–DIO14 rst — nreset)
7. fugas do io com furos do passo de 2.0mm para conectar o dispositivo periférico
8. ldos de baixa potência
9. proteções esd com interface usb

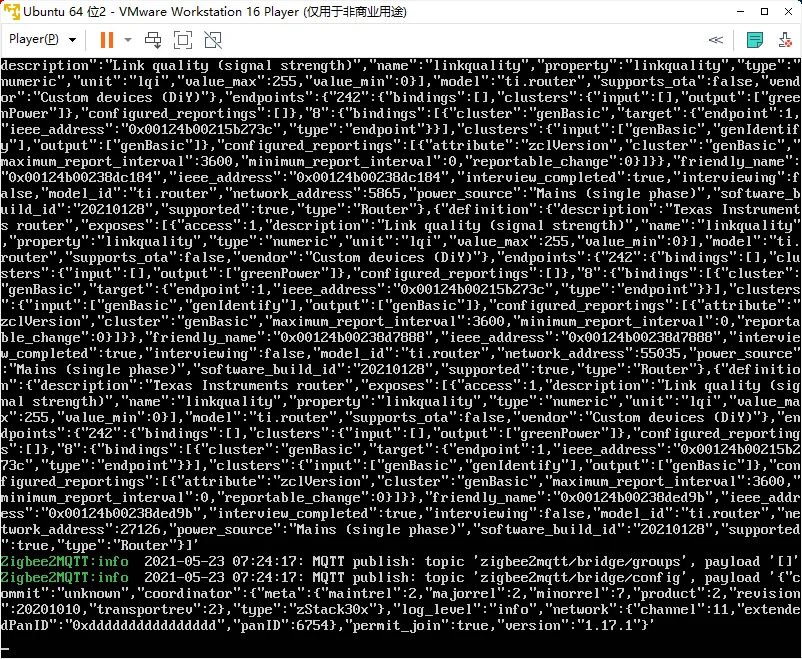

10. fácil de usar com zigbee2mqtt de koenkk
11. Fácil de usar com roteador de fronteira de opentread de ti

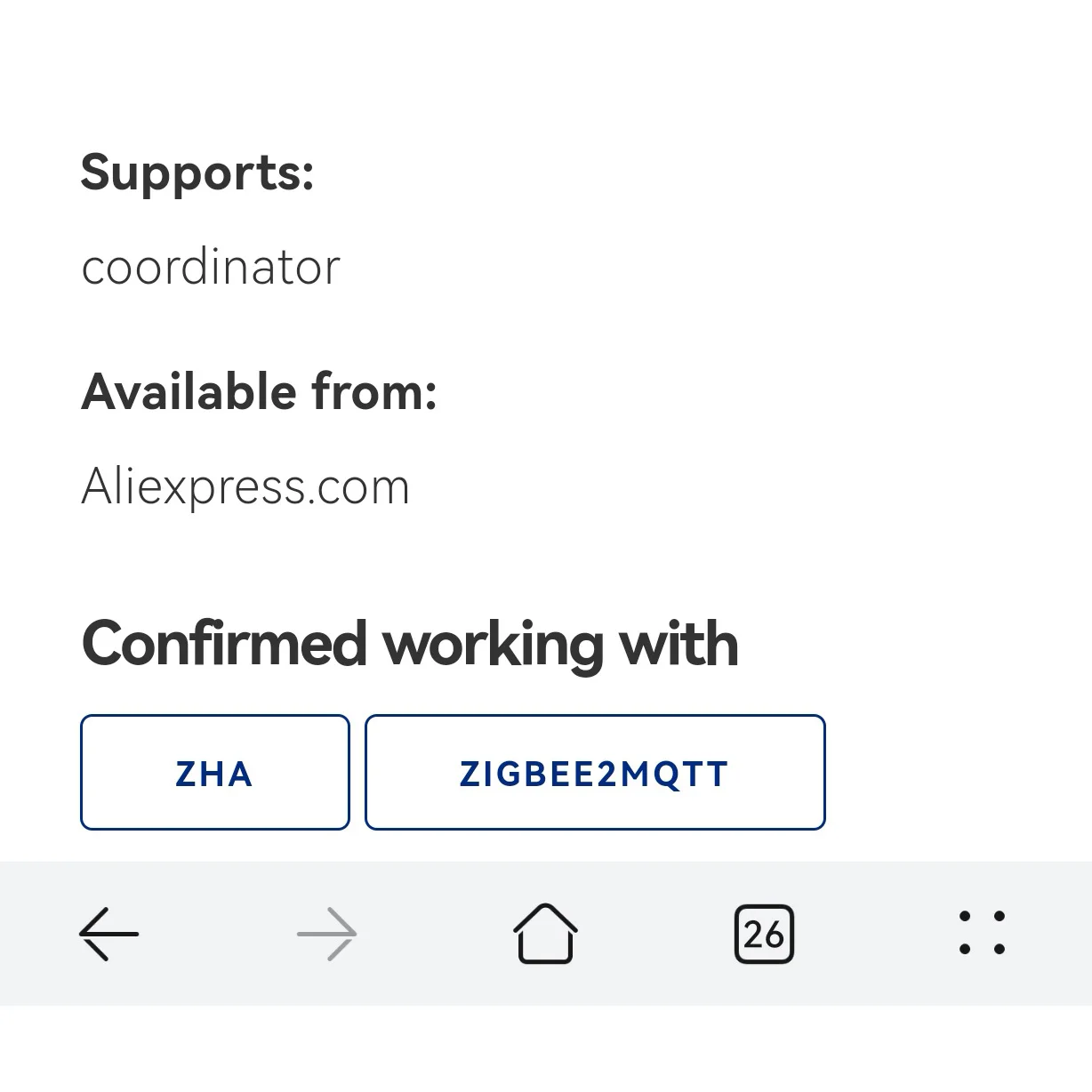

12. Trabalho confirmado com zha, zigbee2mqtt
13. Compatível com LAUCH-XL cc2652r1 de ti

TESTE:

1. teste do desempenho do rf

1. Cc2652p Cc2652 Ble Simplelink 2.4g Zigbee 2mqtt – Compatível com : 2.4g Zigbee

2. teste de espectro de freqüência

2. Cheap Acessórios p Quadro de Demonstração – tipo de Acessório : Régua de Extensão

3. testes de função
4. QC pass

BOM:

1. indutor — murata
2. capacitor-murata/avx/samsung
3. resistores-fh
4. oscilador de cristal-txc/tkd
5. leds-oriente

PISCANDO:

1. via interface usb com bootloader permitir:

A. flash firmware usando ti flash programador 2:
Pressione btn1 e mantenha segurando –> clique no botão de reset –> espere alguns segundos –> botão de liberação btn1 –> operação do programador 2 do flash

B. firmware flash usando cc2538-bsl.py

2. via interface cjtag com ferramentas de depurador ti

DIMENSÃO:

5.5 centímetros * 2.3 centímetros * 1.3 centímetros

FIRMWARE:

O dongle vem costurado com firmwares coordenador de zigbee2mqtt, você pode piscá-lo com roteador ou outros tipos de firmware via usb com bootloader permitir a condição.
Https://github.com/Koenkk/Z-Stack-firmware/tree/master/coordinator/Z-Stack_3.x.0/bin

Características:

Placa de desenvolvimento de comunicação ultra-pequena cc2652r1 multi-protocolo 2.4ghz

Coordenador de zigbee/roteador/nó, roteamento de fronteira de openthread

Zigbee2MQTT intermediário adaptador

Compatível com ti LAUNCH-XL cc2652r1

Cabeçalho do pino do passo de 25×2.0mm ios

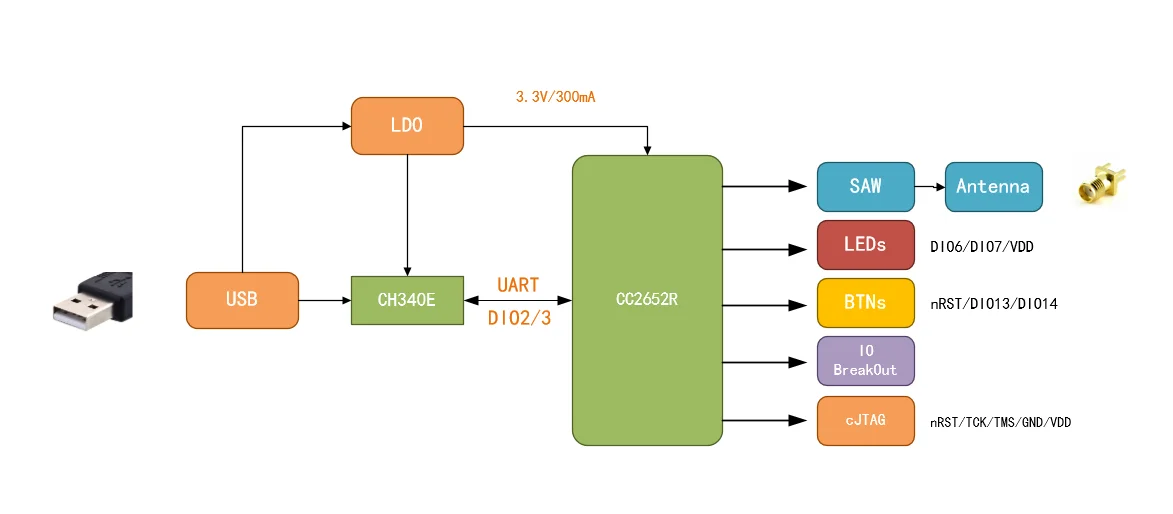

Funções a bordo:

3 leds (vermelho-potência/verde-dio7/azul-dio6)

3 botões (BTN1–DIO13/BTN2–DIO14/rst — reset)

Uart integrado para usb (ch340e)

Ldo ultra-baixa potência

Uso:

Adaptador Zigbee2MQTT

Packet Sniffer grabber

Placa de desenvolvimento de aprendizagem contiki/opentread/simplelink

Tamanho:

5.5 centímetros * 2.3 centímetros * 1.3 centímetros

Materiais:

Murata Capacitor/Indutor

EPSON cristal

Murata 2.4G Balun

3. Acessórios p Quadro de Demonstração – Nome da Marca : Nvarcher

4. Cc2652p Cc2652 Ble Simplelink 2.4g Zigbee 2mqtt – Origem : cn Origem
