Acessórios Para Quadro de Demonstração

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Compatível com	ALL Demo Board
Tipo de Acessório	Tela de LCD
Nome da Marca	Noenname_null
Origem	CN (origem)

Descrição

Name: Realqvol-tela de 1.54 Polegadas com Módulo de Exibição E-ink Interface Spi Preto Branco Duas Cores E-papel Suporta Atualização Parcial 200x200
Brand: Acessórios Para Quadro de Demonstração
SKU: 1005002310480642
Price: 126.99 BRL
Availability: InStock

200×200, módulo de exibição de tinta eletrônica de 1.54 polegadas, interface s2

Visão geral

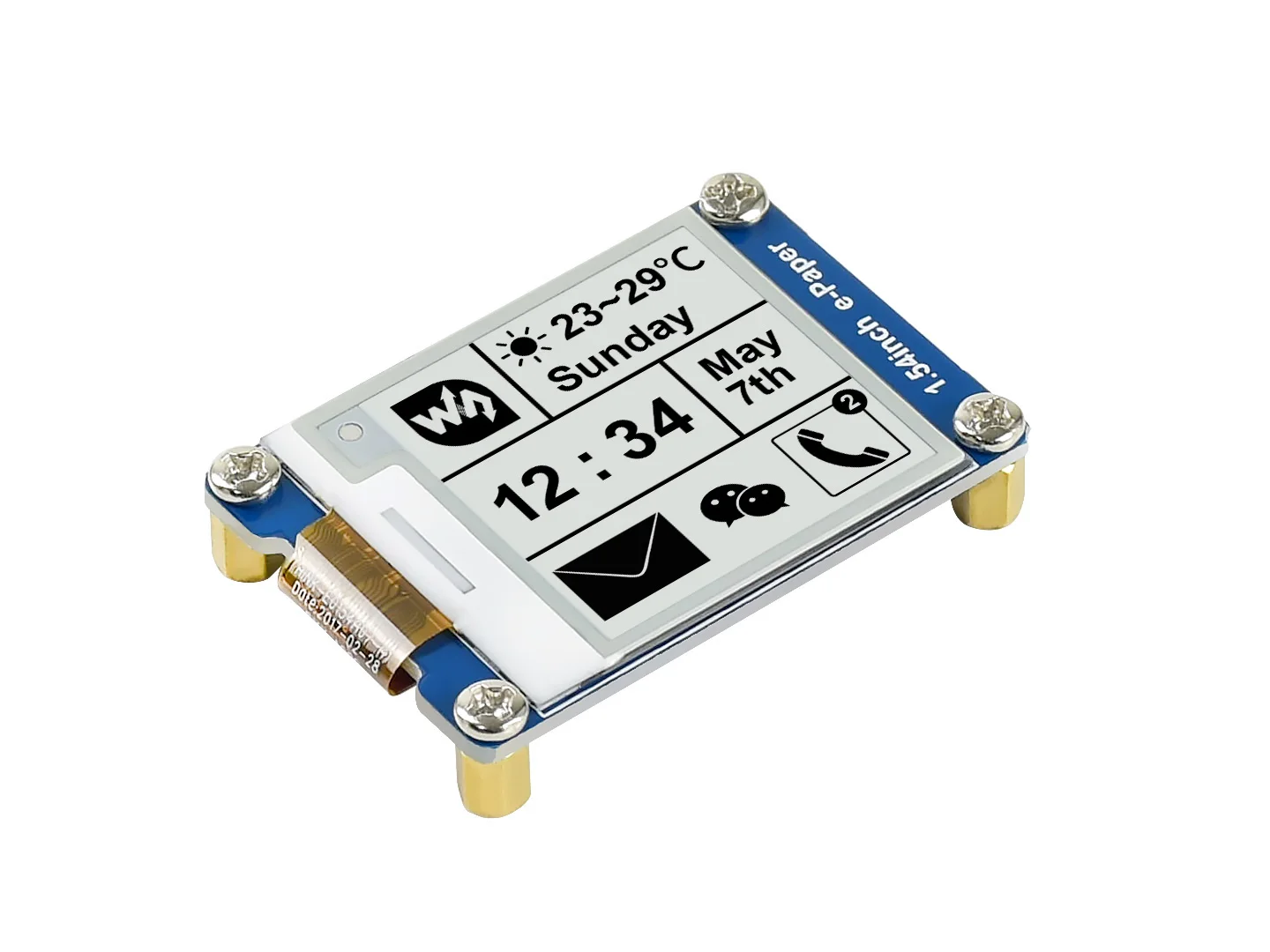

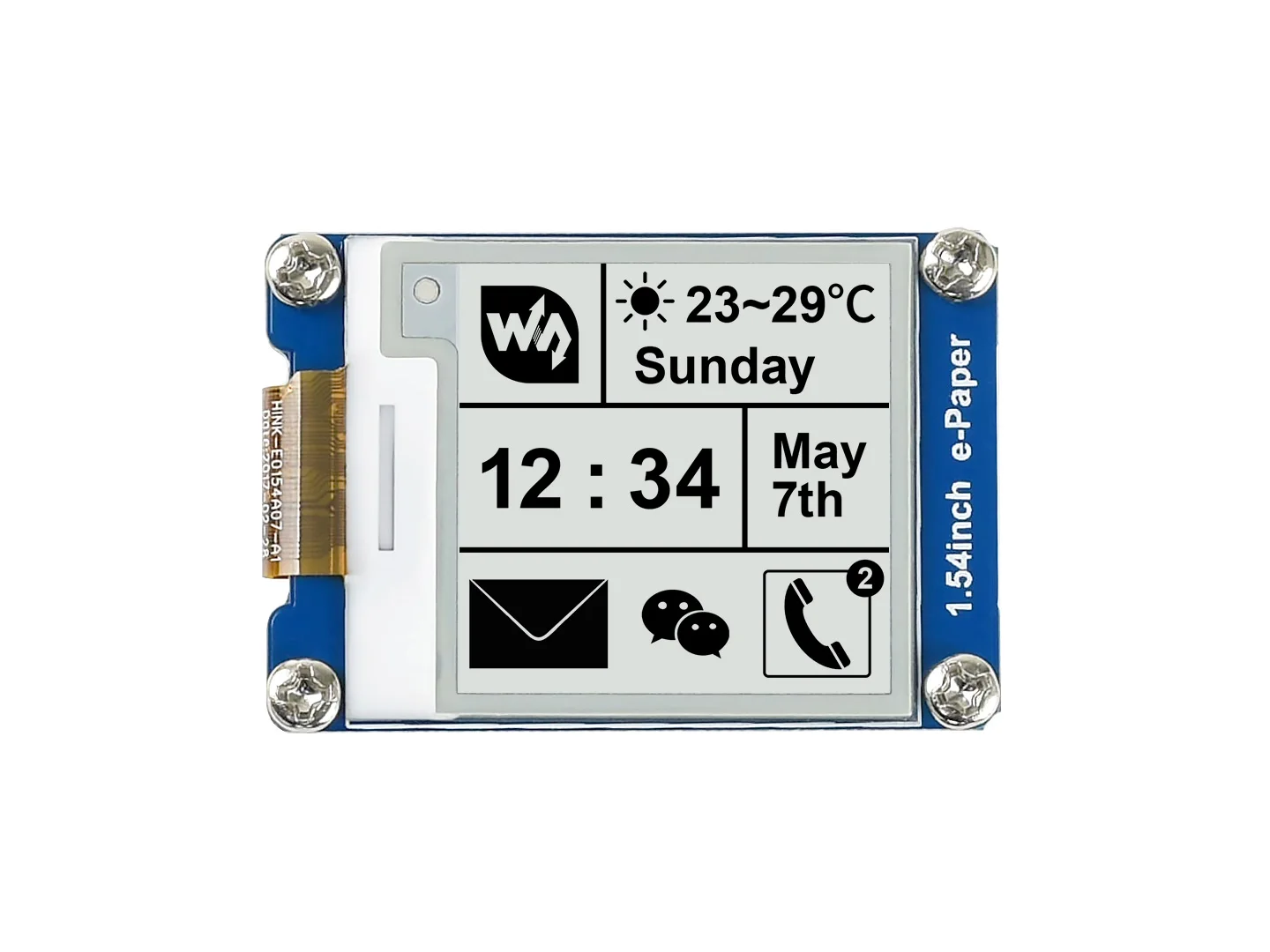

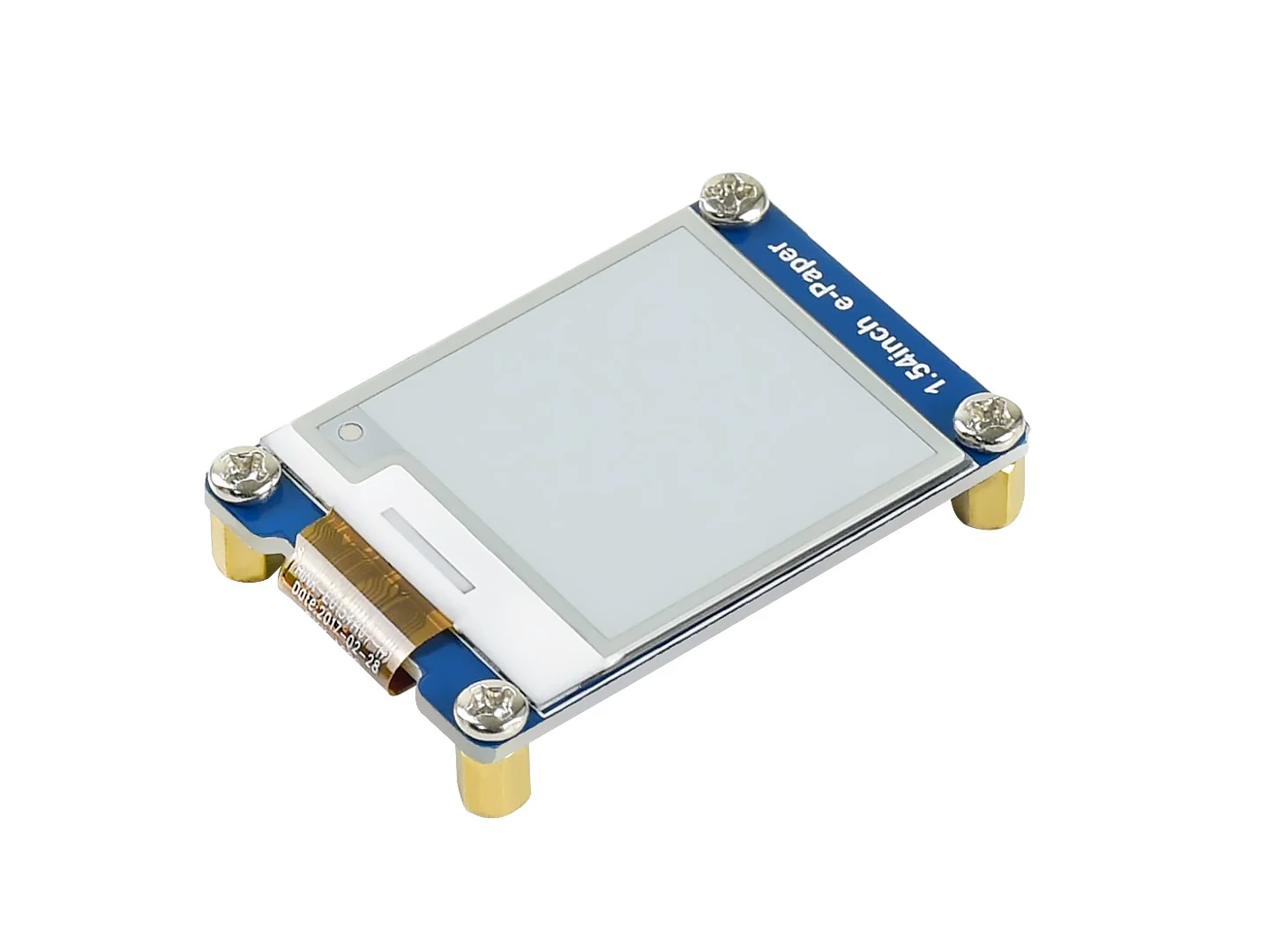

Este é um módulo de exibição de tinta eletrônica, resolução de 1.54 polegadas, 200×200, com controlador embutido, comunicação via interface spi, suporta atualização parcial.

Devido às vantagens como consumo de energia ultrabaixo, amplo ângulo de visão, visor claro sem eletricidade, é a escolha ideal para aplicações como etiqueta de prateleira, instrumento industrial e assim por diante.

Recursos

• Sem luz de fundo, continua exibindo o último conteúdo por um longo tempo, mesmo quando desliga
• Consumo de energia ultrabaixo, basicamente a energia é necessária apenas para refrescar
• Interface spi, para conectar com placas de controle como raspberry pi/arduino/núcleo, etc.
• Tradutor de tensão a bordo, compatível com 3.3v/5v mcus
• Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/jetson nano/arduino/stm32)

Especificações

• Tensão de operação: 3.3v/5v
• Interface: 3 fios spi, 4 fios spi
• Dimensão do contorno: 48mm × 33mm
• Tamanho do monitor: 27.6mm × 27.6mm
• Passo de ponto: 0.138 × 0.138
• Resolução: 200 × 200
• Cor do visor: preto, branco
• Nível cinza: 2
• Tempo de atualização parcial: 0.3s
• Tempo de atualização completo: 2s
• Potência de atualização: 26.4mw (typ.)
• Potência de espera: <0.017mw
• Ângulo de visão: >170 °

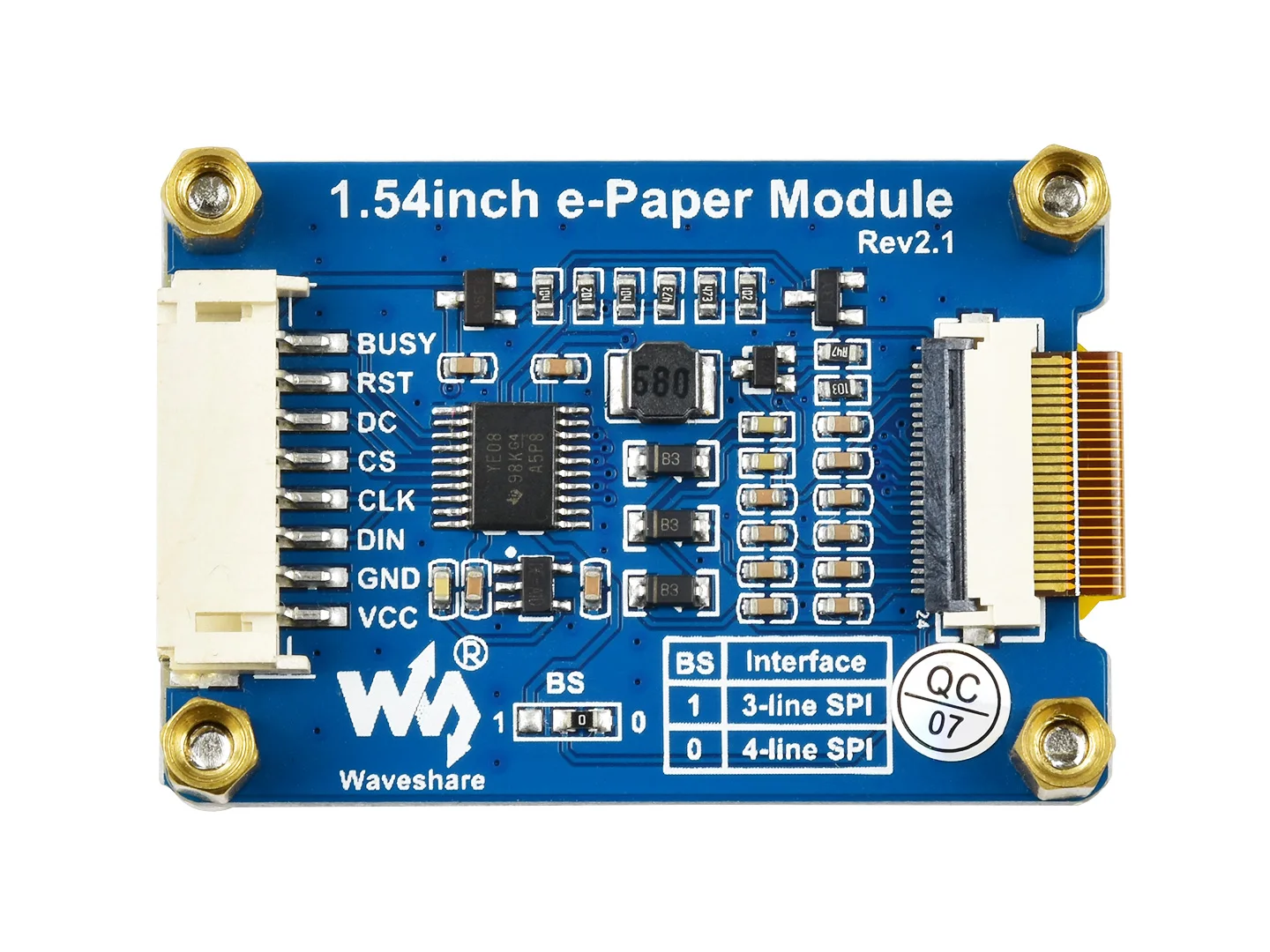

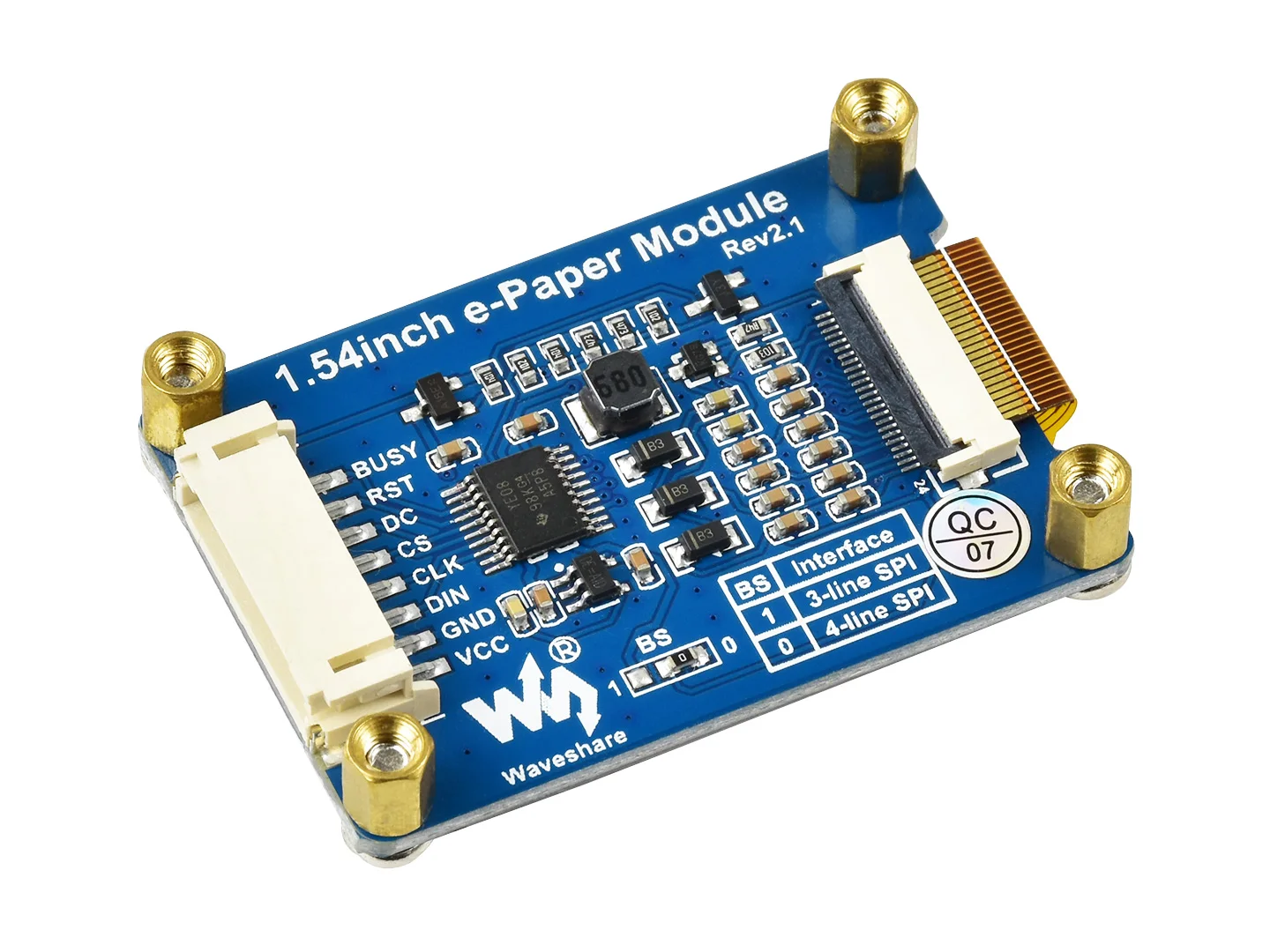

Interface

Símbolo	Descrição
Vcc	3.3v/5v
Gnd	Solo
Din	Pino spi mosi
Clk	Pino sck spi
Cs	Seleção de chip spi, baixo ativo
Dc	Seleção de dados/comando (alto para dados, baixo para comando)
Rst	Reset externo, baixo ativo
Ocupado	Saída de status ocupado, alto ativo

Dimensões

Recursos de desenvolvimento

Wiki:Número

Guia de seleção

Número da peça Cores Escala cinza Resolução Tamanho do monitor (mm) Dimensão do contorno (mm) Tempo (s) de atualização completo (s) Atualização parcial Cabeçalho pi1 Interface

Preto branco 2 200 × 200 27.60 × 27.60 48.0 × 33.0 2 ? × Spi

Vermelho, preto, branco 2 200 × 200 27.60 × 27.60 48.0 × 33.0 8 × × Spi

Amarelo, preto, branco 2 152 × 152 27.51 × 27.51 48.0 × 33.0 27 × × Spi

Preto branco 2 250 × 122 48.55 × 23.71 65.0 × 30.2 2 ? ? Spi

Vermelho, preto, branco 2 212 × 104 48.55 × 23.71 65.0 × 30.2 15 × ? Spi

Amarelo, preto, branco 2 212 × 104 48.55 × 23.71 65.0 × 30.2 15 × ? Spi

Preto branco 2 212 × 104 48.55 × 23.71 59.2 × 29.2 2 ? ? Spi

Preto branco 2 264 × 176 57.29 × 38.19 85.0 × 56.0 6 × ? Spi

Vermelho, preto, branco 2 264 × 176 57.29 × 38.19 85.0 × 56.0 15 × ? Spi

Preto branco 2 296 × 128 66.89 × 29.05 89.5 × 38.0 2 ? × Spi

Vermelho, preto, branco 2 296 × 128 66.89 × 29.05 89.5 × 38.0 15 × × Spi

Amarelo, preto, branco 2 296 × 128 66.89 × 29.05 89.5 × 38.0 15 × × Spi

Preto branco 2 296 × 128 66.90 × 29.06 79.0 × 36.7 2 ? ? Spi

Preto branco 2 400 × 300 84.80 × 63.60 103.0 × 78.5 4 × × Spi

Vermelho, preto, branco 2 400 × 300 84.80 × 63.60 103.0 × 78.5 15 × × Spi

Amarelo, preto, branco 2 400 × 300 84.80 × 63.60 103.0 × 78.5 15 × × Spi

Preto branco 4 800 × 600 88.00 × 66.00 118.0 × 75.0 1.5 × × Uart

Preto branco 2 600 × 448 118.8 × 88.26 125.4 × 99.5 3.5 × ? Spi

Vermelho, preto, branco 2 600 × 448 118.8 × 88.26 125.4 × 99.5 14 × ? Spi

Amarelo, preto, branco 2 600 × 448 118.8 × 88.26 125.4 × 99.5 26 × ? Spi

Preto branco 16 800 × 600 122.4 × 90.6 138.4 × 101.8 <1 ? ? Usb/spi/
I80/i2c

Preto branco 2 800 × 480 163.20 × 97.92 170.2 × 111.2 5 × ? Spi

Vermelho, preto, branco 2 640 × 384 163.20 × 97.92 170.2 × 111.2 16 × ? Spi

Amarelo, preto, branco 2 640 × 384 163.20 × 97.92 170.2 × 111.2 16 × ? Spi

Preto branco 16 1872 × 1404 158.18 × 118.64 173.8 × 127.6 <1 ? ? Usb/spi/
I80/i2c

Preto branco 16 1200 × 825 202.8 × 139.43 218.8 × 156.4 <1 ? ? Usb/spi/
I80/i2c

Preto branco 16 1872 × 1404 209.66 × 157.25 227.7 × 165.8 <1 ? ? Usb/spi/
I80/i2c

Preto branco 2 1304 × 984 252.98 × 190.90 280.0 × 229.5 <8 × ? Spi

Vermelho, preto, branco 2 1304 × 984 252.98 × 190.90 280.0 × 229.5 <16 × ? Spi

Cabeçalho pi: cabeçalho de extensão gpio gpio raspberry pi padrão, suporta placa da série raspberry pi.

1. Realqvol-tela de 1.54 Polegadas com Módulo de – Pacote : 1xpen+lettering+2xrefills+gift Box+keychain

Conteúdo do pacote

Peso:0.024 kg

Módulo de papel eletrônico de 1.54 polegadas x1

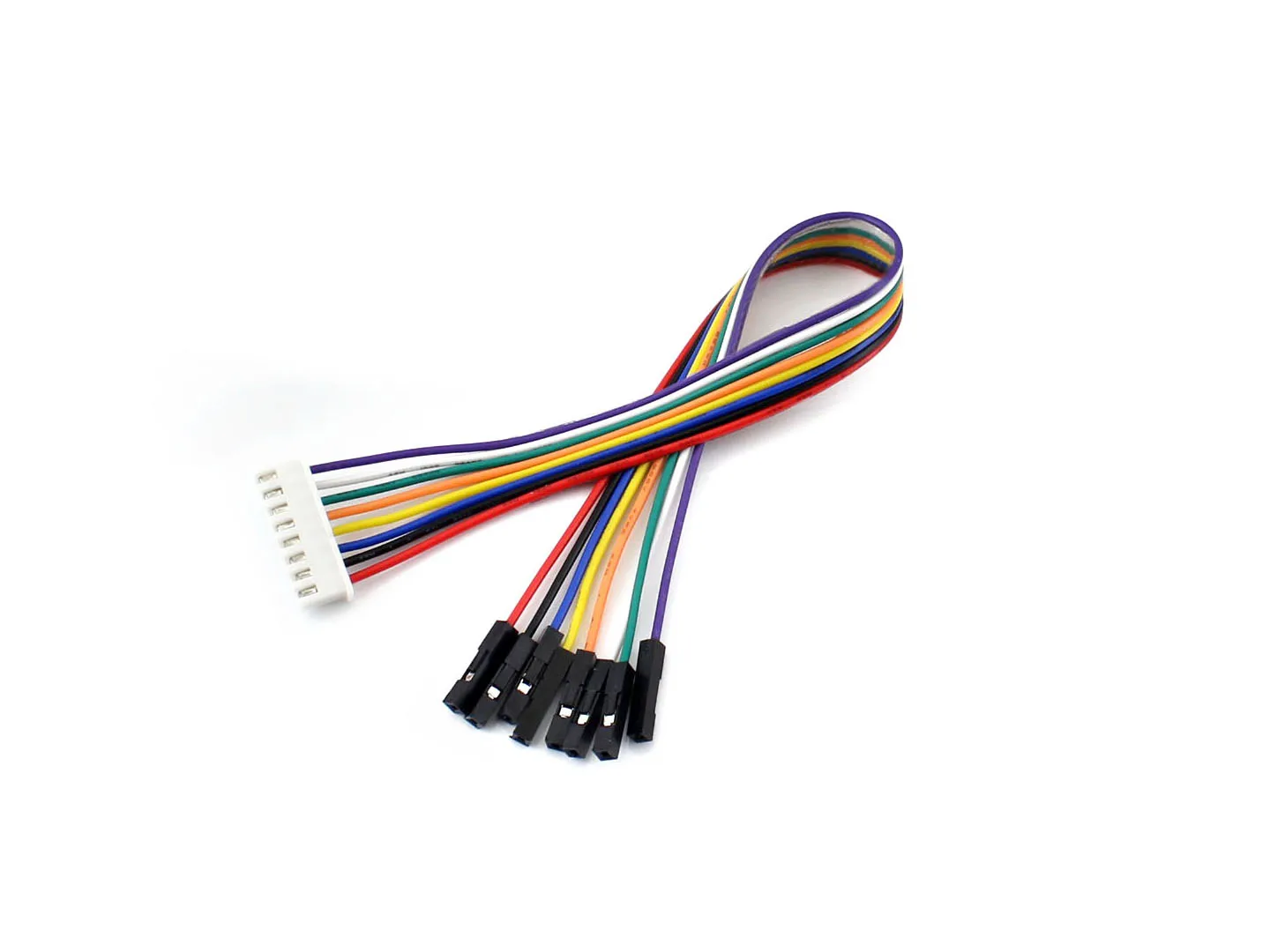

Ph2.0 20cm 8pin x1

1

2

Avaliações de Usuários

0.0 fora de 5

★★★★★

Escreva uma avaliação

Não existe nenhuma avaliação ainda.

Seja o primeiro a avaliar “Realqvol-tela de 1.54 Polegadas com Módulo de Exibição E-ink Interface Spi Preto Branco Duas Cores E-papel Suporta Atualização Parcial 200×200” Cancelar resposta

Realqvol-tela de 1.54 Polegadas com Módulo de Exibição E-ink Interface Spi Preto Branco Duas Cores E-papel Suporta Atualização Parcial 200×200
