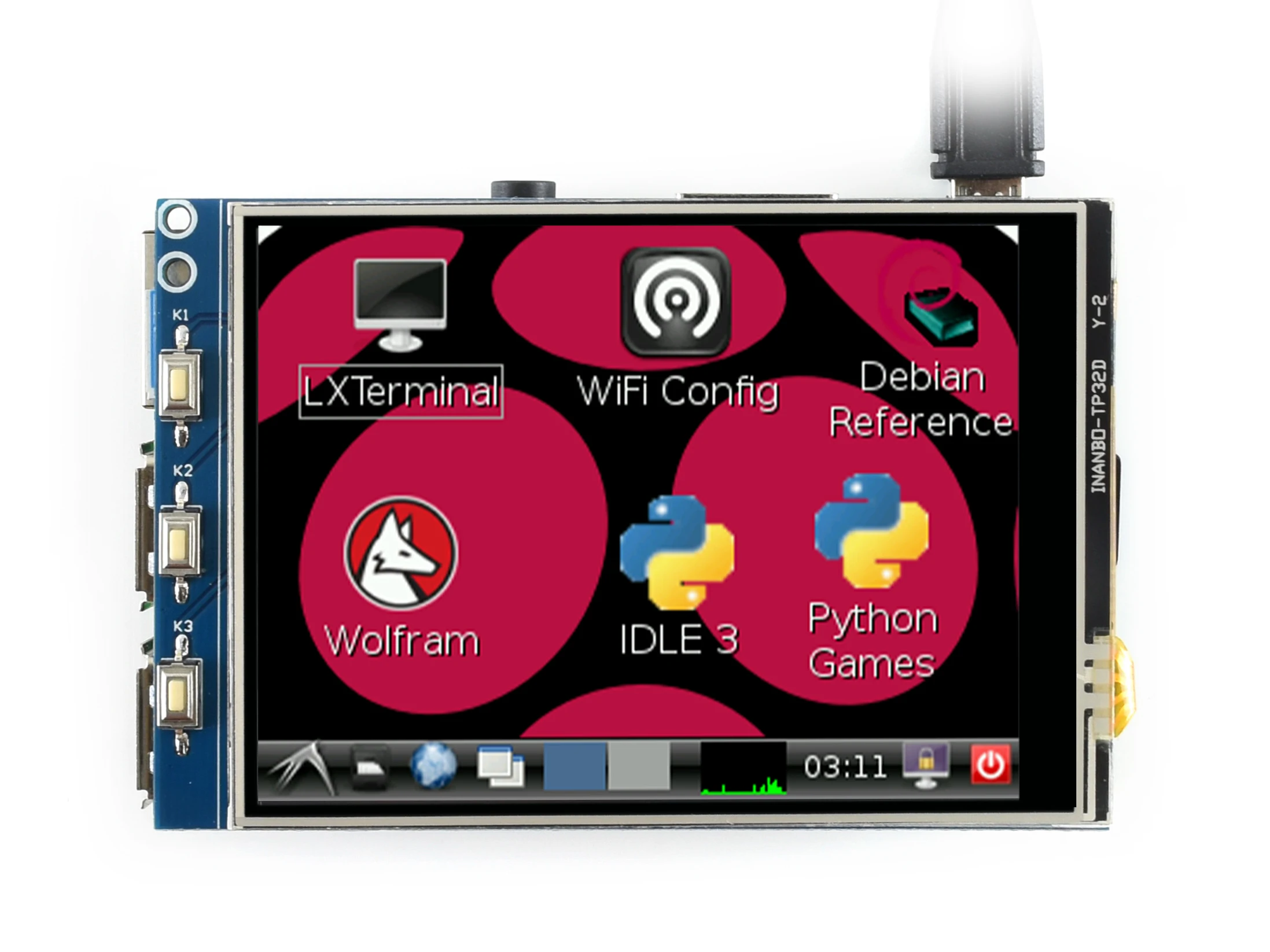

Wavprincipare-tela Lcd Rpi de 3.2 Polegadas Módulo de Exibição Lcd Raspberry pi com 320×240 Tft Painel de Tela Touch Resistente Interface Spi para Todos os Rpi Quadro demonstração
O preço original era: R$ 219,39.R$ 193,05O preço atual é: R$ 193,05.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Número do Modelo | 3.2inch RPI LCD (B) |
| Model Name | 3.2inch RPI LCD (B) |
| Backlight | LED |
| Designed | FOR Raspberry PI, Easy TO USE |
| Supports Revision OF Raspberry PI | Raspberry PI 3b/3b+/2b/a+/b+/b |
| LCD Interface | SPI |
| Touch Screen Type | Resistive |
| Play Videos | Supports Multi Formats, MP4 AND SO ON |
| Support Software Keyboard | System Interaction Without Keyboard/mouse |
| LCD Type | TFT |
Uma vez que o aumento do preço deste item causado pela falta de estoque,OuÉ recomendado como um substituto.
Recursos
- Resolução de hardware 320×240
- Controle de toque resistivo
- Suporta qualquer revisão de raspberry pi (conectável diretamente)
- Drivers fornecidos (funciona com seu próprio raspbian/ubuntu/kali)
- Suporta o driver de software fbcp também, permite configurar a resolução do software e configurar a tela dupla

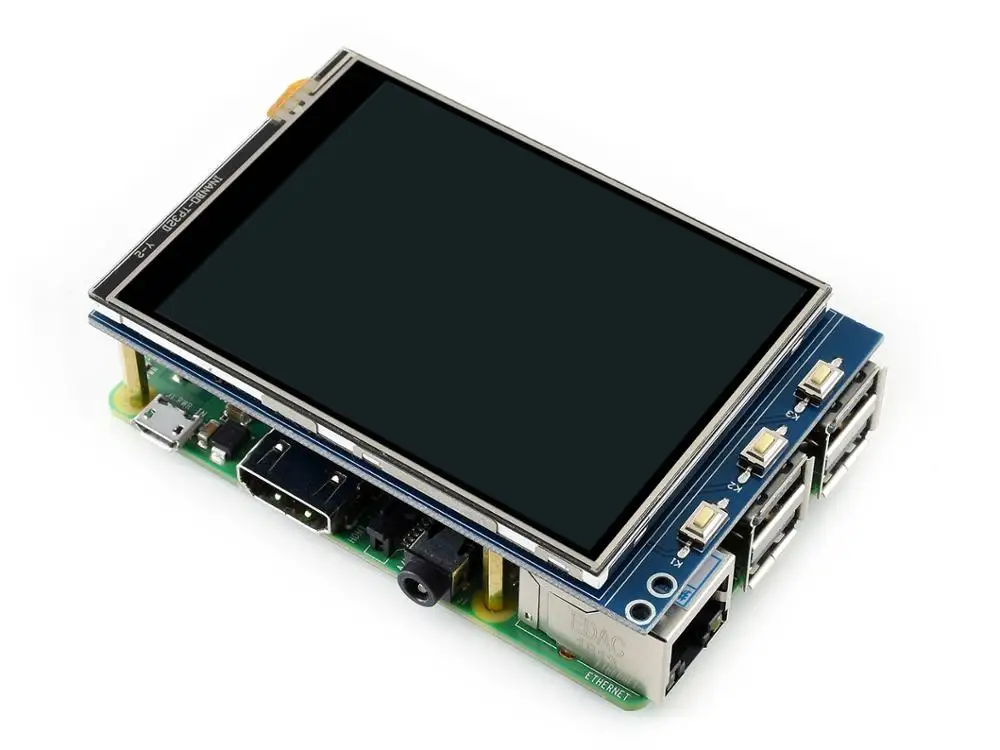

- O tamanho se encaixa perfeitamente no pi (raspberry pi b/2b/3b/3b)
- 3 chaves do usuário
- Revestimento de superfície de ouro de imersão de alta qualidade
- Combinado com o raspberry pi, permite que você:
- Tire fotos tocando (até 17 modos de câmera)

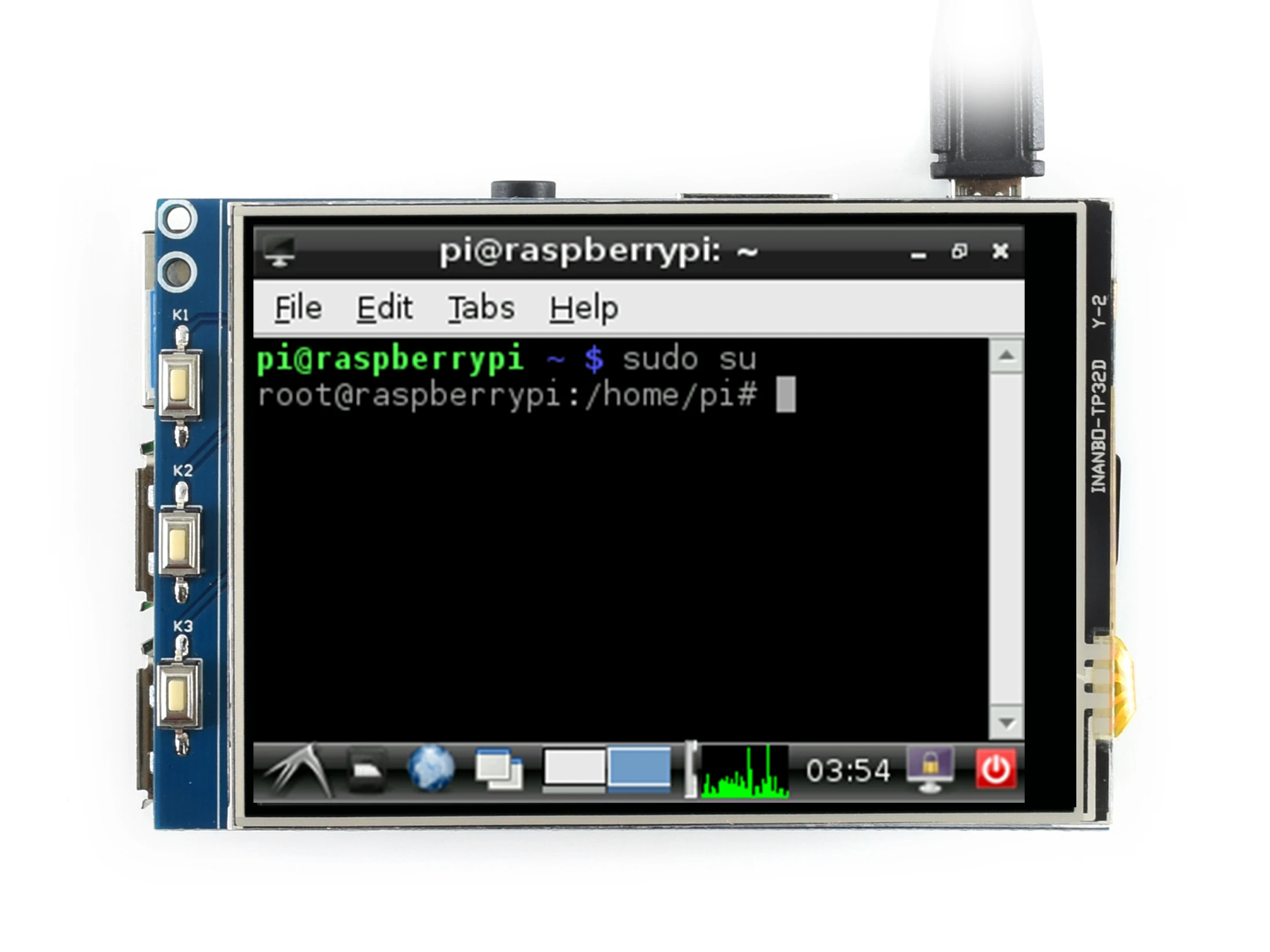

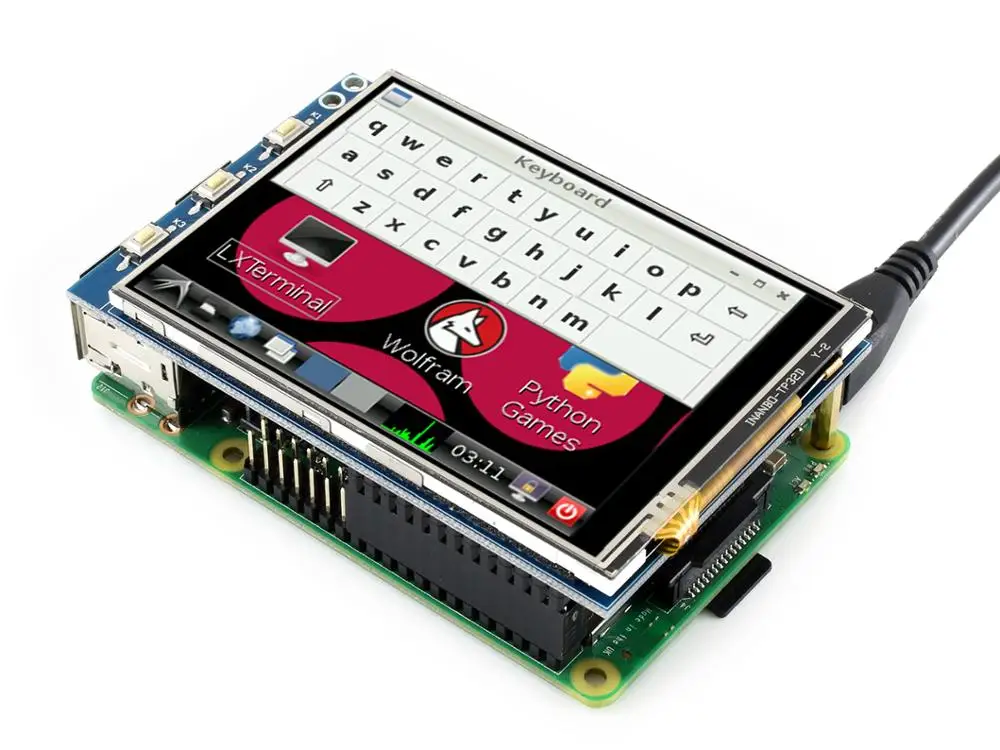

- Use o teclado de software (interação do sistema sem teclado/mouse)
Parâmetros principais
| Controlador de tela sensível ao toque | Xpt2046 |
|---|---|
| Cores | 65536 |
| Luz de fundo | Conduziu |
| Resolução | 320*240 (pixel) |
| Relação de aspecto | 4:3 |
| Consumo de energia | Tbd |
| Corrente de luz de fundo | Tbd |
| Temperatura operacional. ) | Tbd |
| Tipo de lcd | Tft |
| Interface lcd | Spi |
| Tipo de tela sensível ao toque | Resistivo |

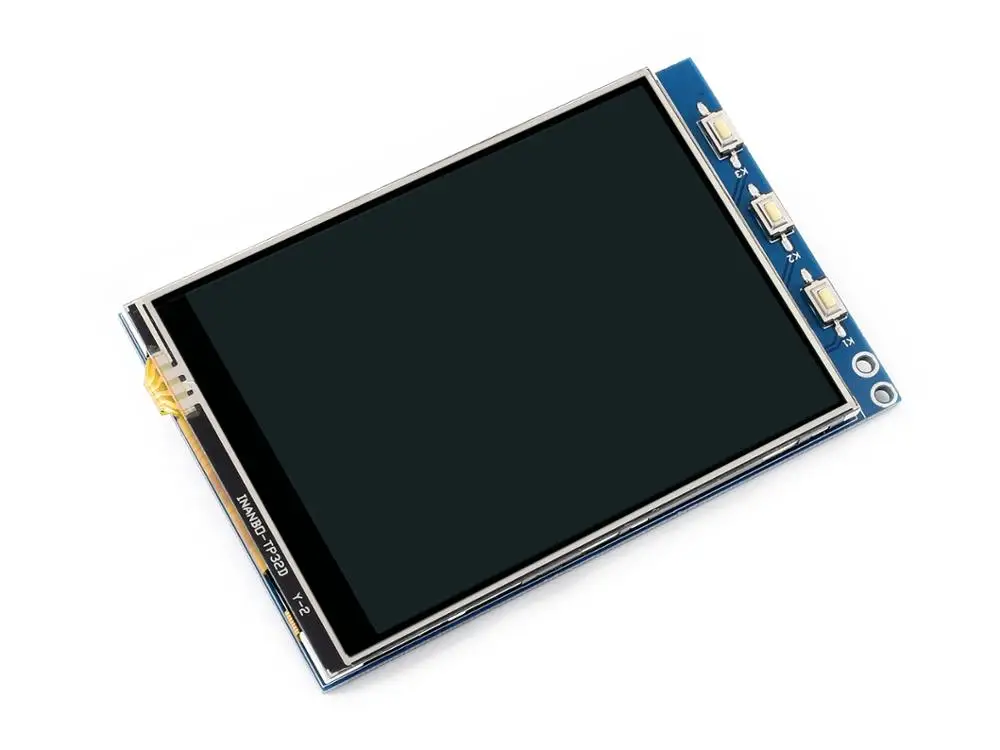

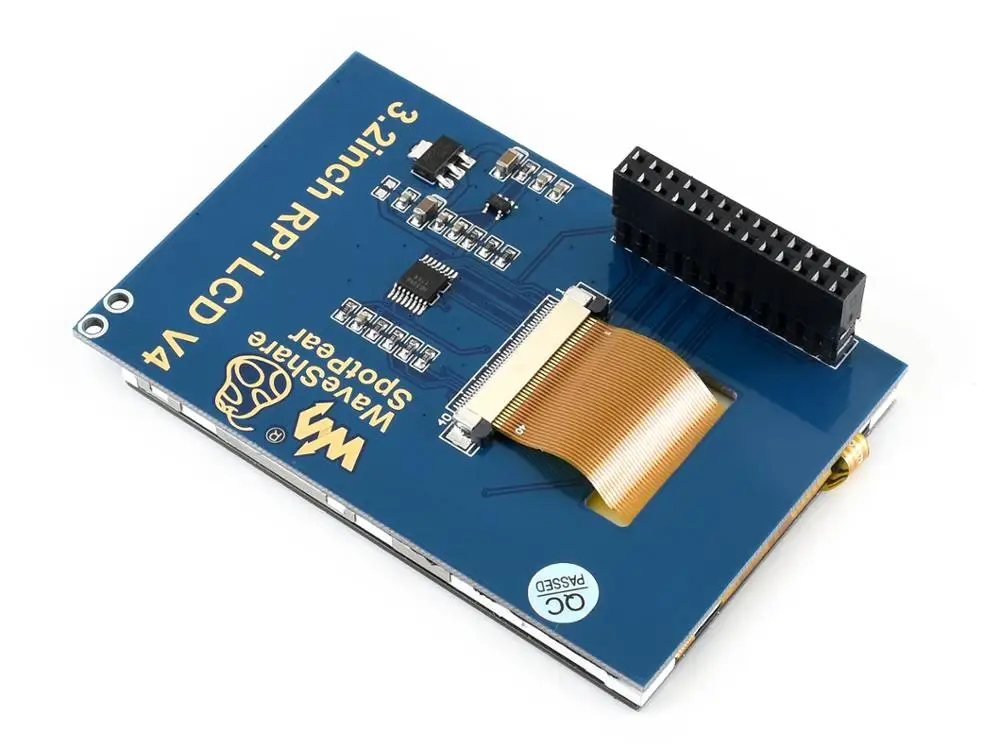

Fotos
Interface
| Pin no. | Símbolo | Descrição |
|---|---|---|
| 1, 17 | 3.3v | Potência positiva (entrada de potência de 3.3v) |
| 2, 4 | 5v | Potência positiva (entrada de energia de 5v) |
| 3, 5, 7, 8, 10, 22 | Nc | Nc |
| 6, 9, 14, 20, 25 | Gnd | Solo |
| 11 | Tp_irq | Interrupção do painel de toque, baixo nível enquanto o painel de toque detecta o toque |
| 12 | Key1 | Chave |
| 13 | Rst | Reiniciar |
| 15 | Lcd_rs | Controle de instruções de lcd, seleção de registro de instruções/dados |
| 16 | Key2 | Chave |
| 18 | Key3 | Chave |
| 19 | Lcd_si/tp_si | Entrada de dados spi de lcd/painel de toque |
| 21 | Tp_so | Saída de dados spi do painel de toque |
| 23 | Lcd_sck/tp_sck | Relógio de lcd/painel de toque |
| 24 | Lcd_cs | Seleção de chip lcd, baixo ativo |
| 26 | Tp_cs | Seleção do chip do painel de toque, baixo ativo |
Dimensão externa
1. High Quality Computador e Escritório – Lcd tipo : Tft
Recursos de desenvolvimento
Wiki:
Conteúdo do pacote
Peso:0.071 kg
- Lcd rpi de 3.2 polegadas (b) x 1
- Caneta de toque x 1
- Pacote de parafusos rpi (2 unidades) x 1
- Folha de início rápido x1
Perguntas frequentes
- Por que o lcd não funciona com o meu raspbian
- Para usar o lcd com a imagem oficial raspberry pi, o driver deve ser instalado primeiro. Consulte o manual do usuário.
No entanto, para o primeiro teste, você pode querer usar nossa imagem fornecida diretamente. - Por que o lcd ainda não funciona com a imagem fornecida waveshare
- Certifique-se de que a conexão do hardware esteja correta e se conecte bem.
Certifique-se de que a imagem no cartão tf esteja queimada corretamente.
O pwr continuará e o ato continuará piscando quando o raspberry pi iniciar com sucesso, caso os dois leds continuarem ligados, é possível que a imagem seja queimada incorretamente ou o cartão tf esteja em mau contato. - Qual fonte de alimentação devo usar
- Recomenda-se o uso de um adaptador de alimentação 5v/3a para o raspberry pi, além da conexão usb, caso contrário, o pi pode falhar ao iniciar porque a porta usb do pc pode não ter energia suficiente.
Para lcds de tamanho grande, dizer, 10 polegadas na diagonal ou mais, outro adaptador de energia autônomo também é necessário para fornecer energia ao lcd.
Para obter mais informações, verifique a página smb.
Antipirataria
Cuidado: este produto é protegido por patente, qualquer pessoa que esteja fazendo cópias/cópias deve ser responsabilizada de acordo com a lei.
Desde o lançamento do raspberry pi de primeira geração, a waveshare tem trabalhado em projetar, desenvolver e produzir vários lcds de toque fantástico para o pi. Infelizmente, existem alguns produtos piratas/knock-off no mercado. Eles geralmente são algumas cópias ruins de nossas primeiras revisões de hardware e não vêm com nenhum serviço de suporte.
Para evitar se tornar vítima de produtos piratas, preste atenção aos seguintes recursos ao comprar:
Sinta-se à vontade para entrar em contato conosco se tiver algum problema.
Se você precisar ajustar qualquer informação, entre em contato conosco com antecedência. É um prazer atendê-lo! Agradecemos o seu negócio!! o (e cap _& cap;) o ~
