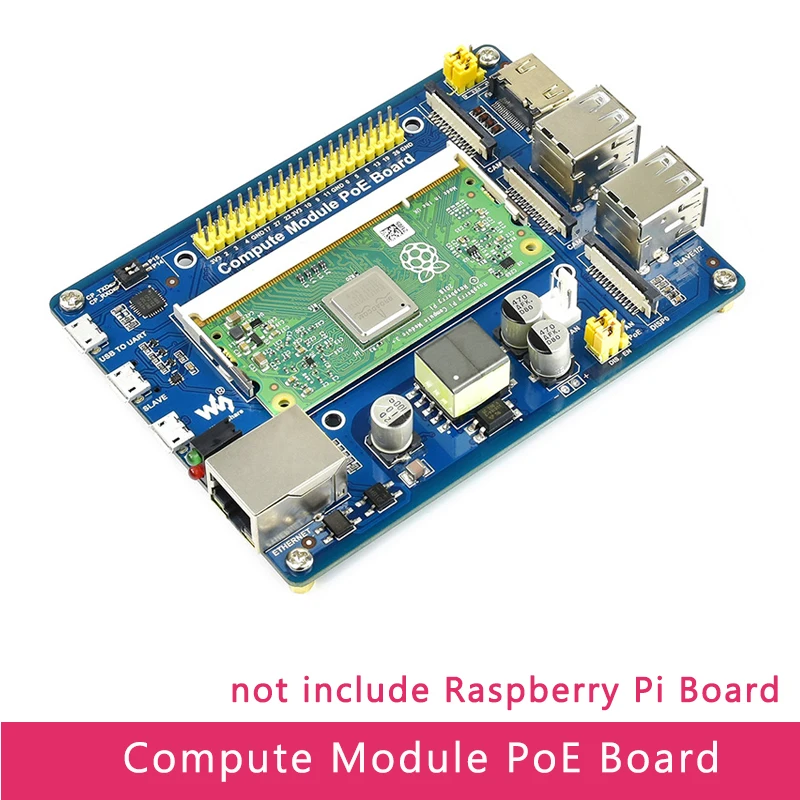

A placa de poe do módulo de computação é uma placa de desenvolvimento em que você pode conectar um módulo de cálculo raspberry pi, e fazer uso dos recursos de pi de forma mais flexível. Com a característica poe (power over ethernet), e interfaces periféricas a bordo versáteis, é adequado para avaliar o módulo de cálculo raspberry pi, também é uma escolha ideal para produtos finais.

Características

• Cabeçalho de raspberry pi gpio, para conectar tipos de chapéus de raspberry pi

• 10/100m porta ethernet de negociação automática, com poe habilitado

• 4x portas usb, permite conectar mais dispositivos usb

• 2x câmera CSI interfaces

• Interfaces a bordo de hdmi/dsi para telas de conexão

• Onboard usb para uart, para depuração em série

• Interface do ventilador de refrigeração, corrida automática no power up ou controlado por pinos do io

• Adota smps isolados (fonte de alimentação do modo de comutação)

Especificações

• Fonte de alimentação: micro porta usb/porta ethernet poe

• Entrada de alimentação poe: 37v 57 57v dc em

• Saída de potência poe: 5v 2.5a dc para fora

• Padrão de rede: 802.3af poe padrão

• Dimensões: 114mm × 84.4mm

• Tamanho do furo de montagem: 3.2mm

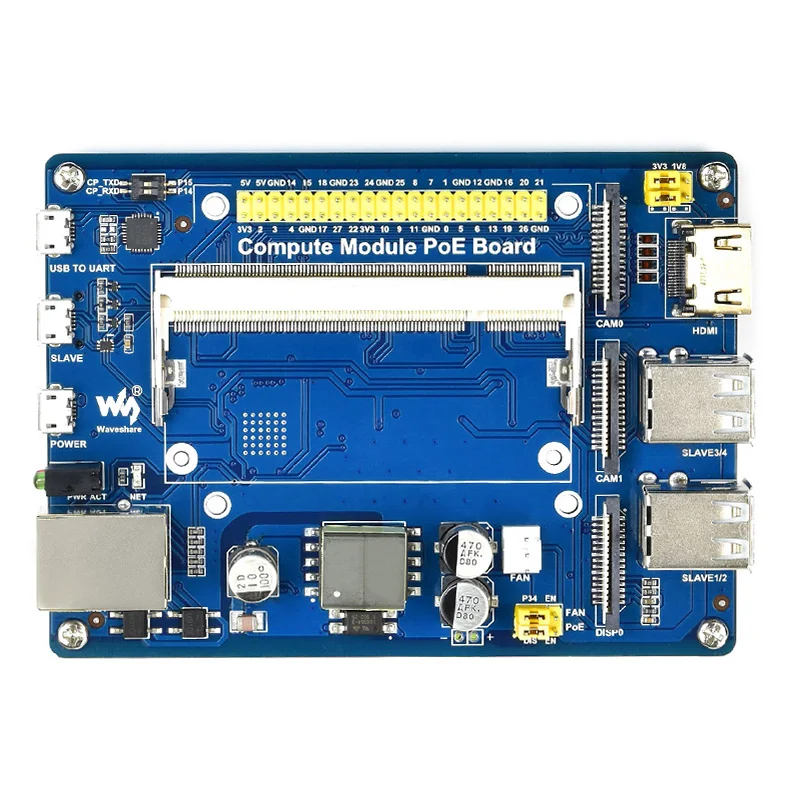

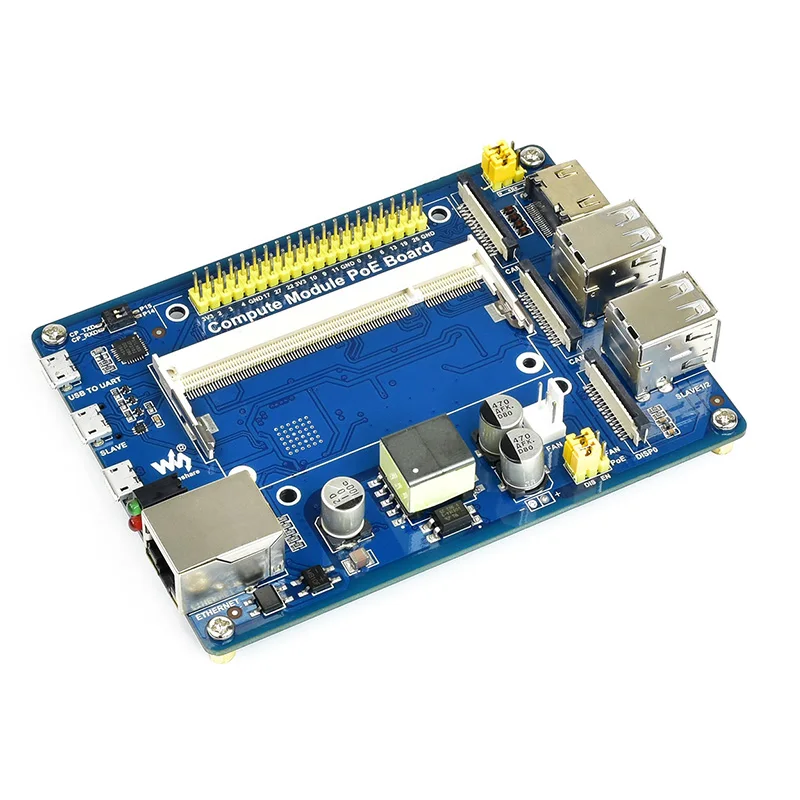

O que está a Bordo

1. Cheap Acessórios p Quadro de Demonstração – Origem : cn Origem

1. Compute Módulo de interface:Para conectar o módulo de cálculo (cm3/cm3l/cm3 +/cm3 + l)

2. Cabeçalho de raspberry pi gpio:Para conectar chapéus de raspberry pi

3. Poe habilitado ethernet porto:10/100m de negociação automática, para conexão de roteador ou interruptor com função poe

4. DSI interface:Portas de exibição, para conexão raspberry pi lcd

5. Portas USB:4x portas usb, para conectar dispositivos usb

6. Interface de CSI:2x portas da câmera do csi, para conectar a câmera raspberry pi

7. Porta HDMI

8. Usb para uart interface:Para a depuração de série

9. Interface USB ESCRAVO:Permite gravar a imagem do sistema no módulo de computação 3/3 +

10. Porta de alimentação:5V 2.5A

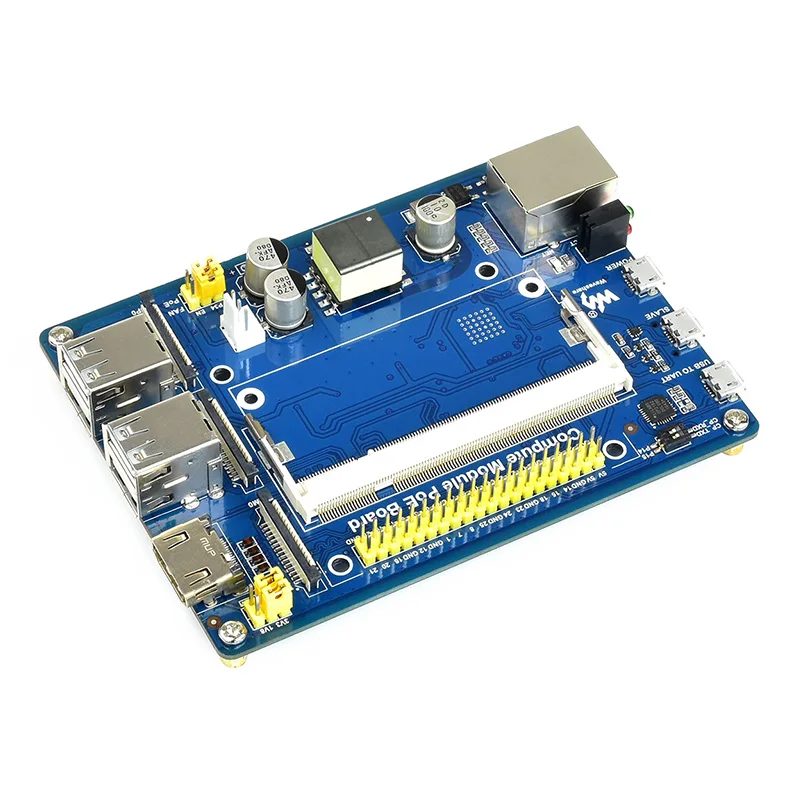

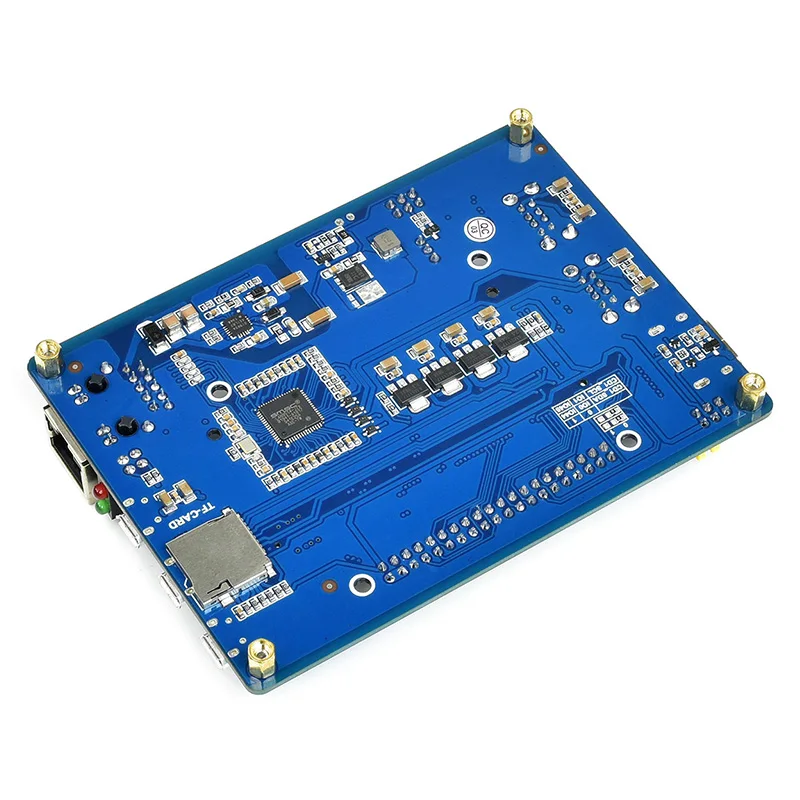

11. Slot para cartão tf (lado inferior):Insira um cartão micro sd com sistema pré-queimado, para iniciar o módulo de computação 3/3 + variante lite

12. Interface de ventilador de refrigeração

13. Lan9514 (lado inferior):Hub totalmente integrado de usb e controlador ethernet de 10/100m

14. Si3404 chip de gerenciamento de energia poe (lado inferior)

15. Cp2102 usb ao conversor uart

16. EP13 PoE transformador de potência

17. Isolador óptico

18. Dois indicadores LED:
    Vermelho: raspberry pi indicador de potência
    Verde: raspberry pi indicador de status operacional

19. Indicador de rede NET

20. Retificador de ponte

21. Jumper de configuração de potência vgx:Config o nível de i/o

22. UART saída config:
    Esquerda: conecte a porta serial cp2102 e porta serial raspberry pi
    Direito: desconecte a porta serial cp2102 e a porta serial do pi da framboesa

23. Ventilador de refrigeração de configuração:
    P34: o ventilador é programa controlado através do pino p34
    En: o ventilador é alimentado diretamente da fonte de alimentação 5v

24. PoE config:
    DIS: desativar PoE
    EN: ativar PoE

25. Almofadas de medição de tensão de alimentação poe
