Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Reyebu |
| Tipo de Placa Demo | Braço |
| Certificado | CE |
| Origem | CN (origem) |
| Myc-y6ulx Core Board | I.mx6ul Core Board |
1. Computador e Escritório – Myc-y6ulx Core Board : I.mx6ul Core Board

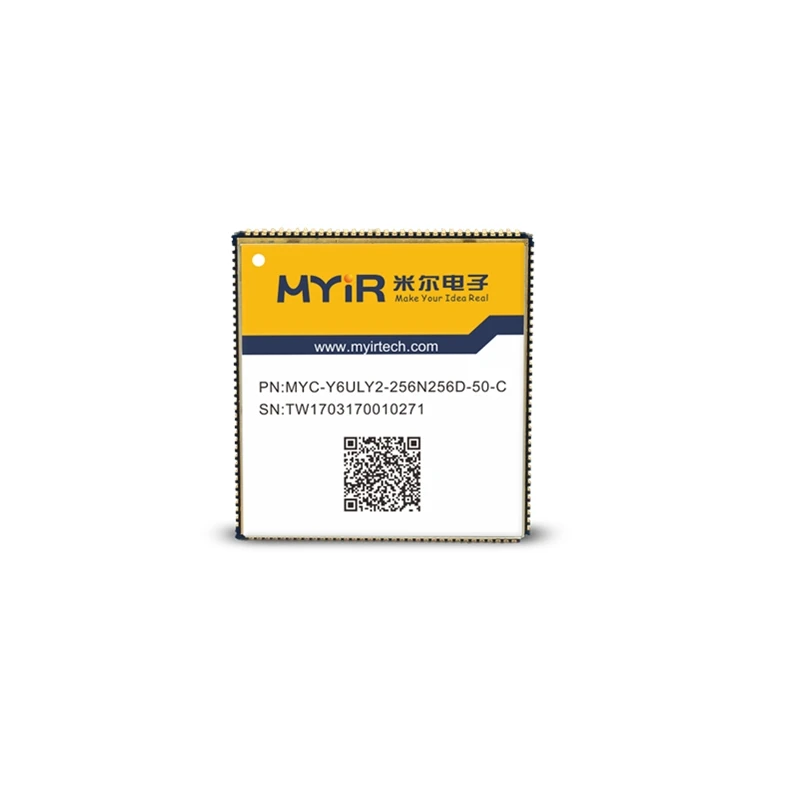

MYC-Y6ULX placa de núcleo i.mx6ul placa de núcleo i.mx6ul placa de núcleo, imx6ul, i.mx6ull 256m ou 512m ddr para nxp
Descrição:
|
Configuração |
Modelo |
Configuração de Chip |
RAM |
Memória |
Temperatura de operação |
|
Categoria comercial 1-256 da configuração |
MYC-Y6ULY2-256N256D-50-C |
MCIMX6Y2DVM05A |
256M DDR |
256M Nand Flash |
Da classe comercial 0 ~ 70 |
|
Categoria industrial g da configuração 2-256 |
MYC-Y6ULG2-256N256D-50-I |
MCIMX6G2CVM05A |
256M DDR |
256M Nand Flash |
Grau Industrial-40 ~ 85 |
|
Configurar 3-4g grau comercial |
MYC-Y6ULY2-4E512D-50-C |
MCIMX6Y2DVM05A |
512M DDR |
4GB eMMC |
Da classe comercial 0 ~ 70 |
|
Categoria industrial y da configuração 4-256 |
MYC-Y6ULY2-256N256D-50-I |
MCIMX6Y2CVM05A |
256M DDR |
256M Nand Flash |
Grau Industrial-40 ~ 85 |
|
Configurar 5-4g grau industrial |
MYC-Y6ULY2-4E512D-50-I |
MCIMX6Y2CVM05A |
512M DDR |
4GB eMMC |
Grau Industrial-40 ~ 85 |
A placa de núcleo de MYC-Y6ULX séries é uma placa encaixada baseada em para i de nxp. processadores da série mx 6ul/6ull. i. mx6ul é uma série de processador de aplicação de alta eficiência, eficaz na redução de custos, usando um único núcleo do braço Cortex-A7, funcionando em até 696mhz. i. mx 6ull simplifica a parte de criptografia de segurança com base em i. mx 6ul, a frequência principal é de até 900mhz, Que é mais rentável. Os processadores do i. a série mx 6ul/6ull fornece uma variedade de interfaces de memória, incluindo 16 bits lpddr2, ddr3, ddr3l, nand flash, nem flash, emmc, quad spi e várias outras interfaces para conectar dispositivos periféricos.
MYC-Y6ULX fornece suporte de driver para linux 4.1.15 sistema operacional. Juntamente com a placa de núcleo, fornece materiais relacionados, incluindo manuais de usuário, esquemas pdf do backplane, drivers periféricos, pacotes de código fonte bsp, ferramentas de desenvolvimento e outros materiais relacionados. Ele fornece aos desenvolvedores uma referência de design estável e um ambiente de desenvolvimento de software completo, que pode efetivamente ajudar os desenvolvedores a melhorar a eficiência do desenvolvimento, encurtar ciclos de desenvolvimento, otimizar a qualidade de design, e acelerar o desenvolvimento de produtos e tempo para o mercado.
O pacote do processador na placa MYC-Y6ULX é mapbga 289, que é compatível com vários modelos do g0, g1, g2, g3 sub-série de i. mx 6ul e a subsérie y0, y1, y2 de i.MX6ULL.

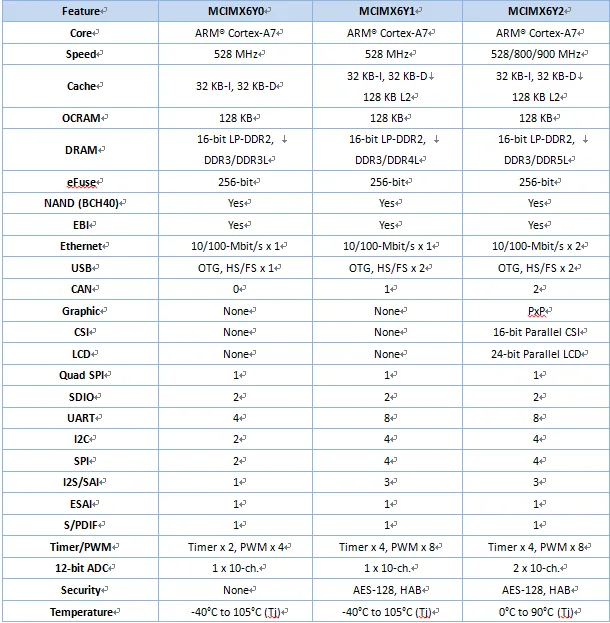

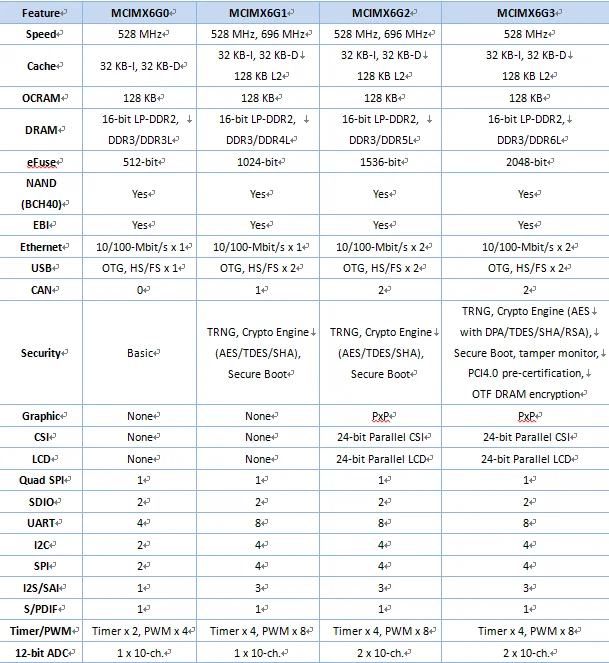

Lista de comparação de diferenças de processador i. mx6ul:
2. Imx6ul I.mx6ull 256m ou 512m Rgb para Dimmer – Origem : cn Origem
3. High Quality Computador e Escritório – Certificado : ce
MYC-Y6ULX funções da placa de núcleo:
MYC-Y6ULX placa de núcleo adota design de placa de circuito de alta densidade e alta velocidade, e é compatível com i. mx 6ul e i. mx 6ull series processadores ao mesmo tempo. Integra um processador, ddr, nand flash, emmc, e fonte de alimentação em uma placa de 37x39mm. Gestão e outros circuitos. A placa de núcleo e a placa inferior são conectados por almofadas de furo de selo com um passo de 1mm, que tem boa resistência à vibração, estabilidade e confiabilidade, e tem um desempenho de custo mais elevado. A estrutura é mostrada na figura 2:
4. Computador e Escritório – tipo de Placa Demo : Braço
Recursos de ferragem da placa do núcleo:
|
Projeto |
Parâmetro |
|
CPU |
Padrão MCIMX6G2CVM05AB \ MCIMX6Y2DVM05AA |
|
RAM |
Padrão 256mb, capacidade opcional, até 1gb |
|
Flash |
Padrão 256mb, capacidade opcional, 512mb/1gb |
|
EMMC |
4gb, capacidade opcional |
|
Etherner |
10/100m phy (lan8720a) |
|
Expandir IO Conector |
GPIO x 97 |
A placa do núcleo conduz ao sinal da relação:
|
Projeto |
Parâmetro |
|
Porta de rede |
2 portas ethernet de 100m |
|
GPIO |
Até 97 GPIO |
|
Porta Serial |
Escalável 8 portas seriais |
|
I2C |
Escalável 4 I2C ônibus |
|
PODE |
Escalável 2 CAN bus |
|
SPI |
Escalável 4 SPI |
|
ADC |
10-canal ADC |
|
PWM |
8-canal PWM |
|
I2S |
3 maneira I2S |
|
Câmera |
Interface de câmera paralela 1 |
|
JTAG |
Porta de depuração JTAG |
|
LCD |
1 interface do lcd do canal 24bit |
Nota: algumas funções nesta tabela são multiplexadas. A tabela acima lista apenas o número configurável máximo de cada periférico. Para mais detalhes, consulte a folha de dados do chip
MYB-Y6ULX recursos de ferragem backplane:
|
Projeto |
Parâmetro |
|
Entrada de energia |
Entrada de alimentação da c.c. 12v, bloco terminal do apoio 3.81mm e conector da c.c. |
|
Câmera |
1 entrada da câmera |
|
RS232 |
1 porta serial comum de 3 fios rs232 (isolamento de sinal e energia) |
|
Debug |
1 porta serial de depuração de nível ttl |
|
Ethernet |
2 maneira 10/100mbps ethernet interface |
|
USB OTG |
1 maneira micro usb otg interface de entrada |
|
Host USB |
2-channel usb host interface, usando o tipo um conector |
|
PODE |
2-channel usb host interface, usando o tipo um conector |
|
O Cartão Do TF |
1 interface de cartão tf de 4 bits de canal |
|
RS485 |
1 interface rs485 (com isolamento de sinal e energia) |
|
RTC |
Suporte a função rtc, bateria de backup adota a bateria do tamanho cr1225 |
|
Áudio |
1 interface de saída de áudio de canal 3.5mm; 1 interface de entrada de áudio de canal duplo de 3.5mm |
|
LCD |
16-bit interface de exibição de cor verdadeira, resolução padrão 480×272 (tela de 4.3 polegadas), suporte de tela de 7 polegadas (800*480) |
|
Botões x2 |
1 botão de reset, 1 botão do usuário, um onoff |
|
LED x2 |
Um indicador de energia, um led definido pelo usuário |
|
4G módulo |
Mini módulo do lte do usb do pci, antena externa de sma, microplaqueta de wifi da categoria comercial a bordo |
|
Titular do cartão SIM |
1 SIM card connector |
|
Módulo WI-FI |
Antena externa de sma, microplaqueta de wifi da categoria comercial a bordo |
|
EXPANDIR IO |
Cabeçalho do pino do passo de 2.0mm, incluindo spi, i2c, uart e outros sinais |
Parâmetros elétricos da placa do núcleo:
|
Projeto |
Parâmetro |
|
Temperatura de operação |
0 ~ + 70 classe comercial; -40 ~ + 85 classe industrial |
|
Temperatura ambiente |
-50 ~ 100 |
|
Umidade do ambiente |
20% 90%, não-condensação |
|
Dimensões mecânicas |
37mm x 39mm |
|
Especificações PCB |
10 camadas, produzidas pelo processo do ouro da imersão, camada independente do sinal à terra, lead-free |
|
Fonte de alimentação |
Placa de núcleo: 3.3v/0.25a |
|
Interface de placa de núcleo |
Conector dobro do pwb da fileira do passo de 2 * 140pin 0.8mm |
|
Consumo de energia do sistema |
Placa de núcleo: menos de 1w |

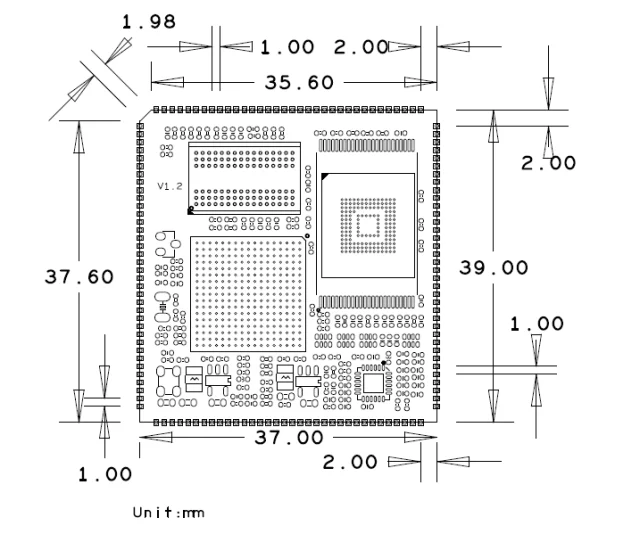

Dimensões mecânicas:
5. Imx6ul I.mx6ull 256m ou 512m Rgb para Dimmer – Nome da Marca : Reyebu
Parâmetros de software:
Sistema operacional Linux 4.1.5
|
Categoria |
Nome |
Descrição |
Código fonte |
|
Bootloader |
U-boot |
Em primeiro lugar-nível bootloader |
SIM |
|
Kernel do Linux |
Linux 4.1.15 |
Baseado na versão oficial imx_4.1.15_2.0.0_ga |
SIM |
|
Driver de dispositivo |
Host USB |
Driver USB Host |
SIM |
|
USB OTG |
USB OTG driver |
SIM |
|
|
I2C |
I2C motorista de ônibus |
SIM |
|
|
Ethernet |
10/100mbps ethernet driver |
SIM |
|
|
MMC |
Driver de armazenamento de cartão mmc/emmc/tf |
SIM |
|
|
LCD |
Driver de exibição, suporte 4.3 polegadas e tela lcd de 7 polegadas |
SIM |
|
|
RTC |
Unidade de relógio em tempo real |
SIM |
|
|
Toque |
Capacitivo (ft5316), toque resistive |
SIM |
|
|
USART |
Motorista de porta Serial |
SIM |
|
|
DIODO EMISSOR de luz |
GPIO motorista LEVOU |
SIM |
|
|
CHAVE |
GPIO CHAVE motorista |
SIM |
|
|
Áudio |
WM8904 motorista |
SIM |
|
|
PODE ônibus |
CAN bus driver |
SIM |
|
|
RS485 |
RS485 motorista de ônibus |
SIM |
|
|
Câmera |
OV2659 motorista |
SIM |
|
|
Wi-fi |
Usi WM-N-BM-02 (bcm43362), usando mmc driver |
SIM |
|
|
Módulo LTE |
Apenas suporte quectel ec20, use driver usb |
SIM |
|
|
Sistema de arquivos |
Yotcto rootfs |
Construindo um sistema de arquivos com qt 5.6 baseado em yocto |
SIM |
|
Yotcto rootfs |
Construindo um sistema de arquivos universal terminal baseado em yocto |
SIM |
|
|
Aplicação |
GPIO CHAVE |
Botão GPIO instrução rotina |
SIM |
|
GPIO LED |
Botão indicador de rotina |
SIM |
|
|
NET |
Exemplo de tcp/ip sokect c/s |
SIM |
|
|
RTC |
Rotina de relógio em tempo real |
SIM |
|
|
RS232 |
RS232 exemplo |
SIM |
|
|
Áudio |
Rotina de áudio |
SIM |
|
|
LCD |
Rotina de exibição |
SIM |
|
|
Cadeia de ferramentas de compilação |
Compilador cruzado |
Linaro GCC 4.9 Hardfloat |
BINÁRIO |
|
Cruz |
Yocto GCC 5.3 Hardfloat |
BINÁRIO |
Lista de envio:
MYC-Y6ULX placa de núcleo * 1
