Lista de envio do módulo de número
Módulo dois cabos de alimentação osmo suporte técnico pós-venda + embalagem de bolsa eletrostática espuma à prova de choque
Dicas:
(1) a interface do módulo de nossa loja é clara e o desempenho é estável. Realize a verificação funcional sob as condições experimentais correspondentes em conjunto com os detalhes do produto de nossa loja.
(2) os parâmetros básicos deste módulo estão na página de detalhes, por favor, os compradores são claros, se você tiver qualquer problema de operação, pode consultar o atendimento ao cliente.
(3) compradores, antes de usar o módulo, leia a página de detalhes deste módulo para entender a fonte de alimentação e as restrições de uso, para evitar danos ao módulo devido à operação inadequada.
(4) nossos módulos são garantidos para fornecer parâmetros, funções e imagens reais do módulo, e todos os módulos serão enviados após a detecção.
Parâmetros do módulo
Modelo do módulo: número; a4701
Tipo de módulo: fonte de alimentação linear; tipo step-down
Tensão de entrada: 3v-35v; quando a fonte de alimentação é superior a 16v, é recomendado adicionar um capacitor de filtro no terminal de entrada.
Tensão de saída: múltiplo; dois 5v, dois 9v, dois 12v, dois 15v
Corrente de saída: dois 1a (máx.); preste atenção à dissipação de calor
Diferença de pressão de entrada e saída: menos de 1v
Taxa de ajuste de carga: ± 0.5%
Taxa de ajuste de tensão: ± 1%
Consumo de energia estático: cerca de 3ma
Ondulação de saída: melhor do que 2mv; sem carga
Ruído do módulo: 4 e micro; vrms (10hz a 100hz)
Módulo psrr: 78db (1khz)
Proteção do módulo: limite de valor de corrente fixa integrado do chip e proteção de desligamento térmico
Recursos do módulo: vários; saída múltipla; baixo ruído, baixa ondulação; com indicador de potência de saída
Aplicações de módulo: múltiplo; fonte de alimentação para amplificadores operacionais, conversores digitais para analógicos (dac), conversores analógicos para digitais (adc), áudio, frequência de rádio, e outros circuitos analógicos de alta precisão

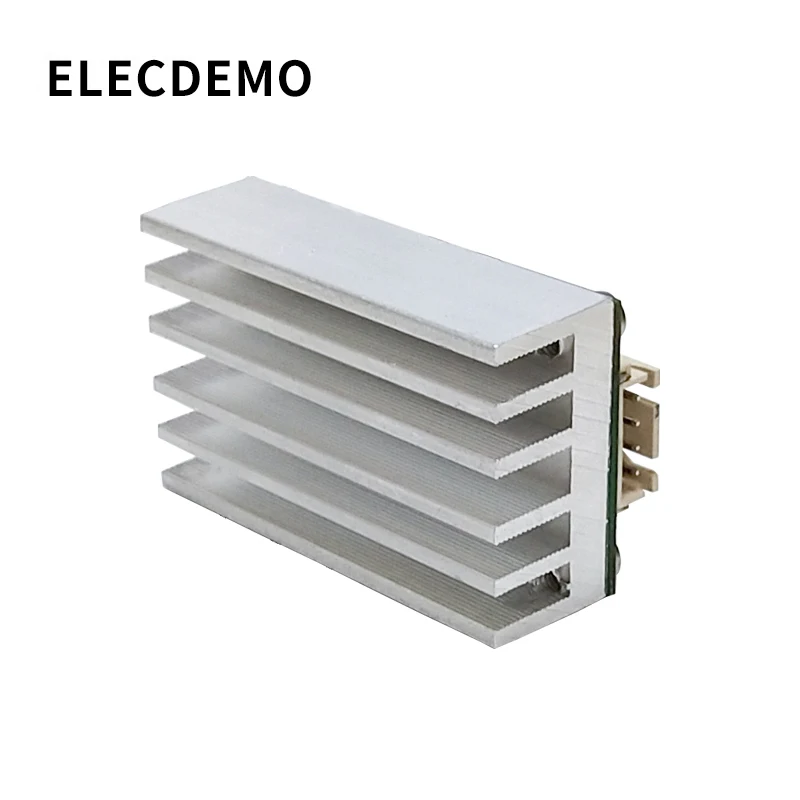

Peso do módulo: 41g; com radiador

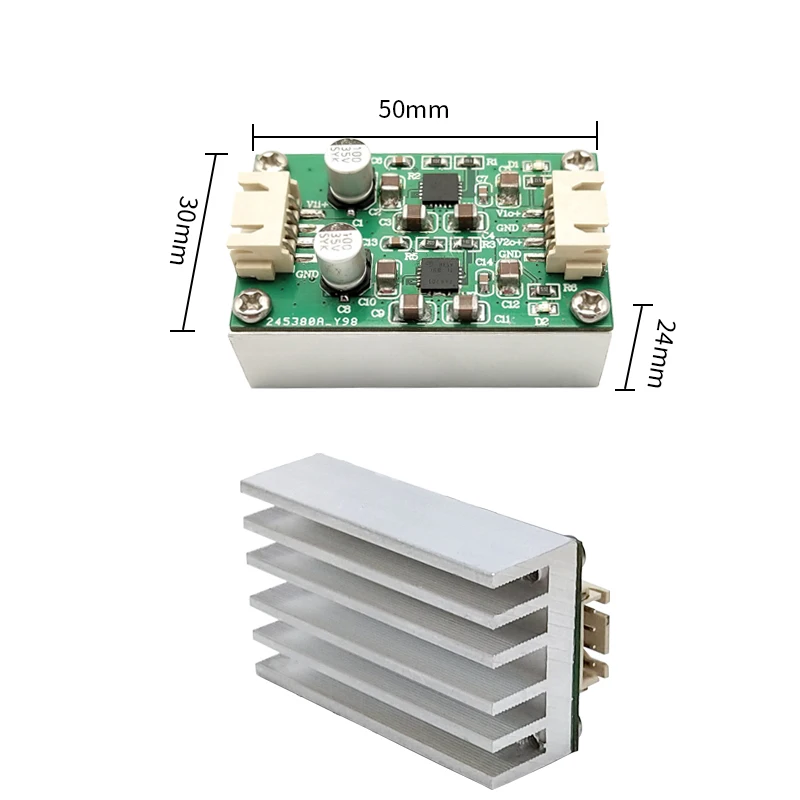

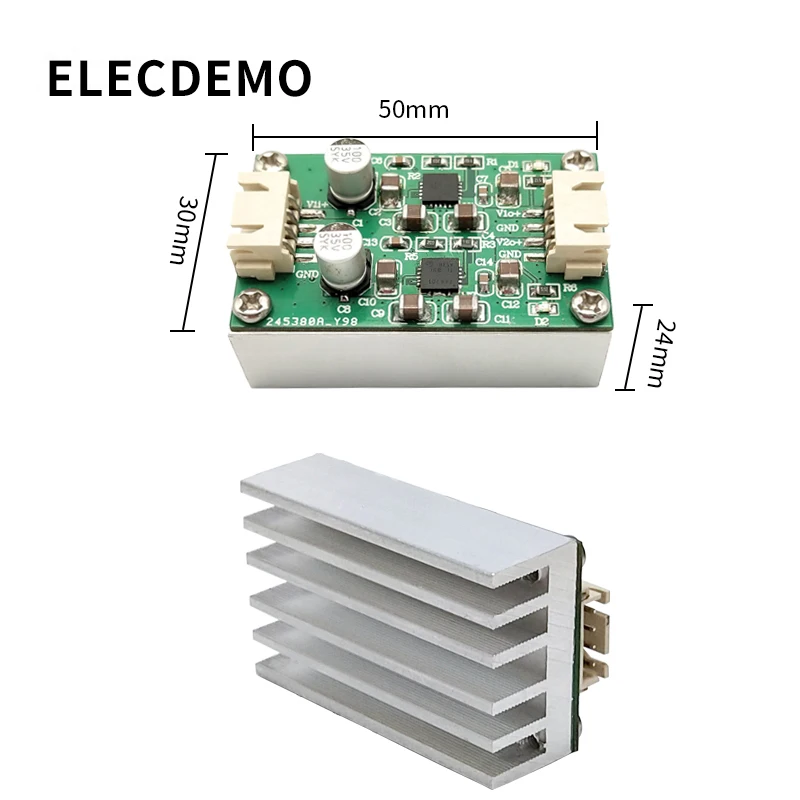

Tamanho do módulo: 50 × 30 × 24; número (mm) (com radiador)
Aquecimento do módulo: quanto maior a carga, maior o aquecimento; preste atenção à dissipação de calor
Temperatura de trabalho: -40-85 ; grau industrial

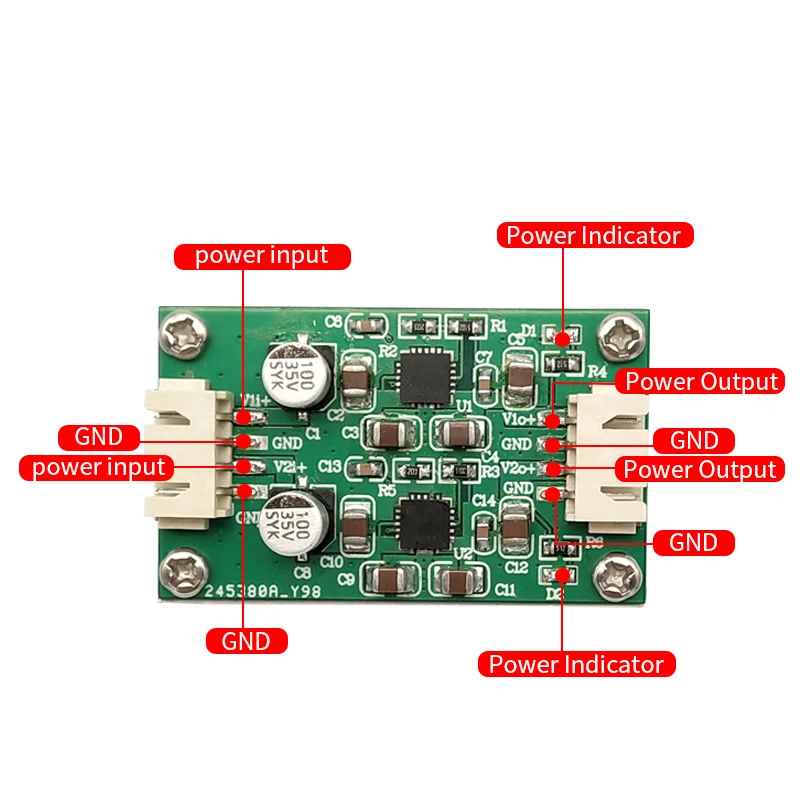

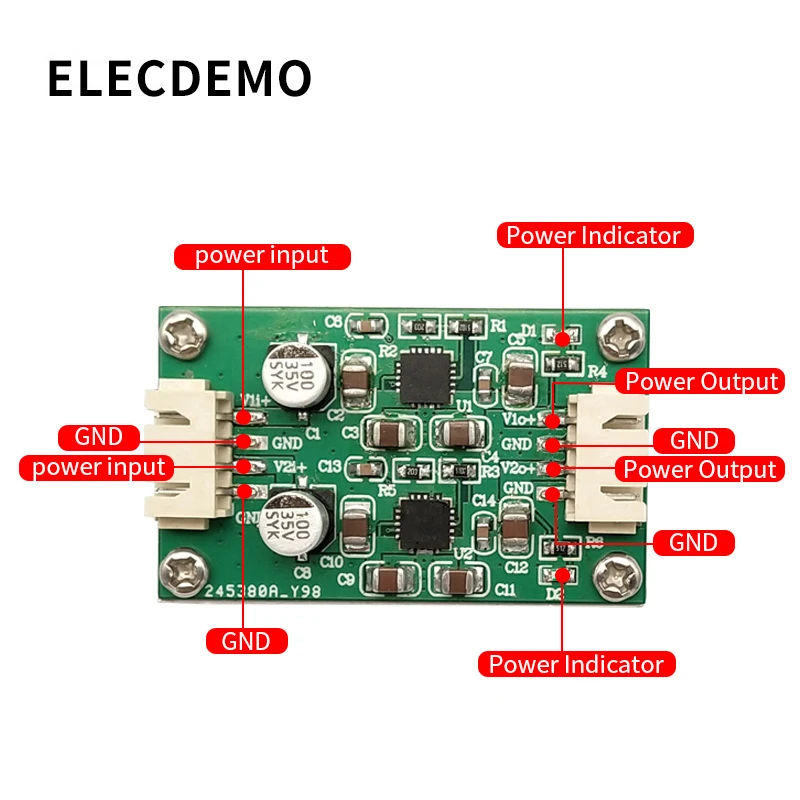

Interface do módulo: ac85-* 2
Descrição do módulo

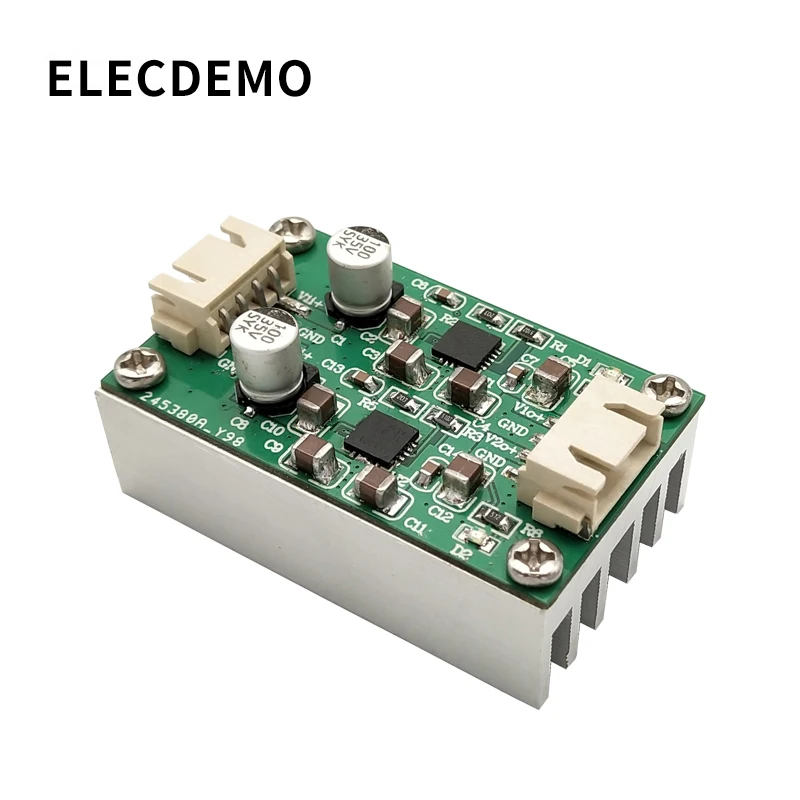

O a4701 é uma tensão positiva (36v), ruído ultra-baixo (4 e micro; vrms) regulador linear de baixa queda (ldo) com capacidade de dissipador de corrente de carga 1a. O módulo de potência linear desenvolvido por esta loja com base neste chip é equipado com dois a4701. A saída dupla (quando a tensão é a mesma) pode ser conectada em paralelo para melhorar a capacidade de saída (2a); fiação simples e compacta e conveniente, muito adequado para fonte de alimentação de amplificador operacional, conversão digital para analógico (dac), conversor analógico para digital (adc), áudio, Frequência de rádio e outra fonte de alimentação de circuito analógico de alta precisão, o módulo refere-se às especificações de design oficial para layout e fiação, materiais generosos, pequena ondulação, conveniente e prático. Muito adequado para competição de alunos e desenvolvimento de projetos pessoais.
1. Módulo de Alimentação Elétrica Duplo + Único – Nome da Marca : Elecdemo
2. Cheap Acessórios p Quadro de Demonstração – Compatível com : Kw_4701_2
Notas sobre o uso do módulo
(1) o módulo não tem conexão reversa e proteção contra sobretensão. por favor, os compradores verifique cuidadosamente e compare a fonte de alimentação e, em seguida, ligue, caso contrário, ele danificará o módulo.
(2) o aquecimento da fonte de alimentação linear é determinado principalmente pela diferença de tensão de entrada e saída e a corrente de carga. Escolha e use o módulo de fonte de alimentação de forma razoável. Geralmente, você precisa reservar 30% vago.
(3) o módulo pertence ao módulo tipo descendente, a tensão de entrada precisa ser maior do que a saída de 1v ou mais para estabilizar a saída.
(4) quando há uma grande carga ou uma grande diferença de pressão, as medidas de dissipação de calor podem ser adicionadas de forma adequada, caso contrário o chip será superaquecido ou danificado.
(5) recomenda-se que a fonte de alimentação seja menor que mais ou menos 16v. Se precisar ser superior a 16v, é recomendável adicionar um determinado capacitor de filtro de energia ao solo da entrada da fonte de alimentação do módulo. Geralmente, o capacitor eletrolítico é a fonte principal. A tensão do capacitor recomendada é de 50v e o valor de capacitância é 220uf.
(6) recomenda-se o uso de nosso módulo de filtro de transformador e retificador, que pode ser usado como fonte de alimentação de precisão.
Perguntas frequentes
P: os terminais de saída dos módulos podem ser conectados em paralelo
R: quando as tensões de saída dos dois canais do módulo são iguais, elas podem ser conectadas em paralelo e a capacidade de corrente de saída é aumentada para 2a.
P: o módulo pode alimentar o equipamento de áudio
R: este módulo de energia é um módulo de potência de alta qualidade, projetado para alimentar equipamentos rf e equipamentos de áudio de alta qualidade.
P: por que a tensão de saída do módulo não pode ser maior do que a tensão de entrada
R: o módulo é um módulo step-down e não pode ser impulsionado.
P: por que não posso testar os parâmetros de ondulação nominal Há uma lacuna na medição da ondulação.
R: em primeiro lugar, você precisa ter um método de medição correto. Você pode usar o método de medição baidu power ripple. Em segundo lugar, a fonte de alimentação linear só pode suportar o ruído de ondulação do sinal de entrada, mas não é infinito. Se você usar uma entrada de fonte de alimentação de comutação e o ruído for grande, a fonte de alimentação linear não desempenhará um grande papel, então a entrada de energia linear geral é através da retificação e filtragem do transformador. Esta loja tem um conjunto completo de soluções e módulos de fornecimento de energia linear de retificação de transformador e filtragem.
