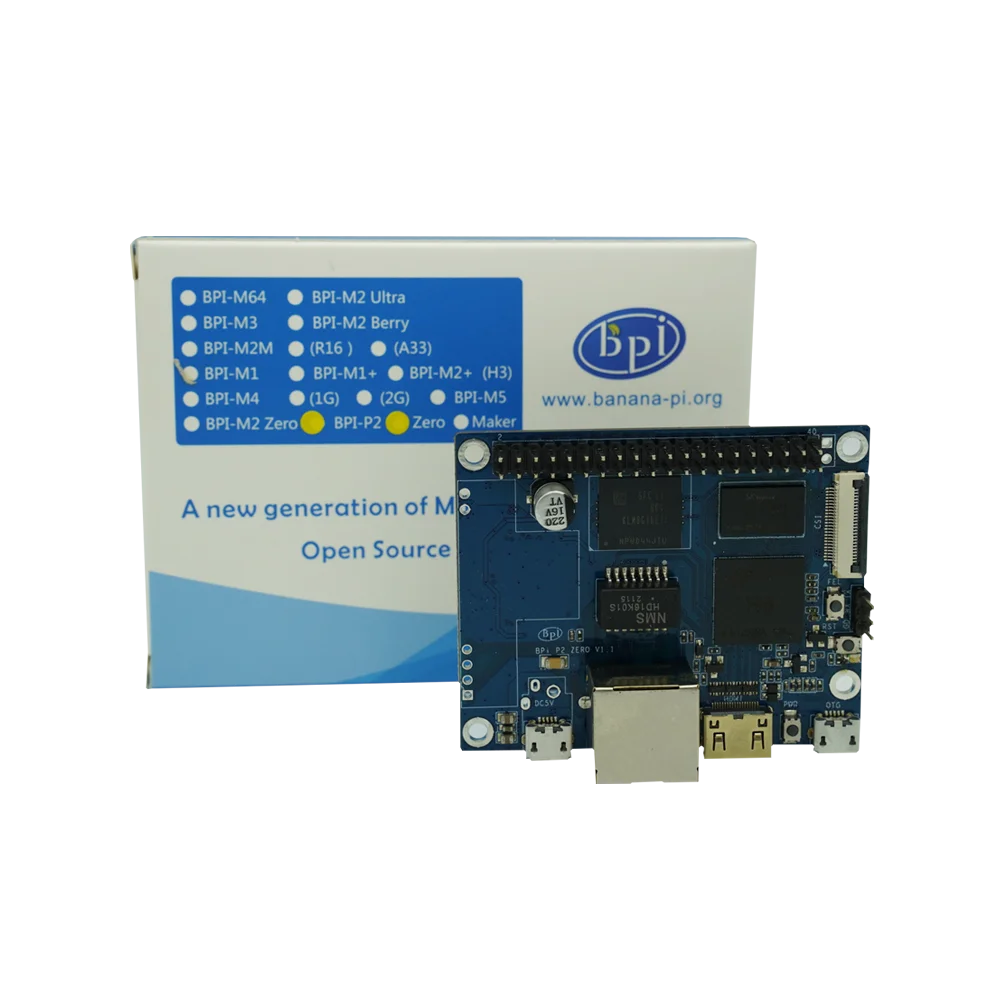

Zero Allwinner h3 Quad Core Suporte de Computador de Placa Única para Iot e Casa Inteligente Novo Bpi-p2 Quadro demonstração

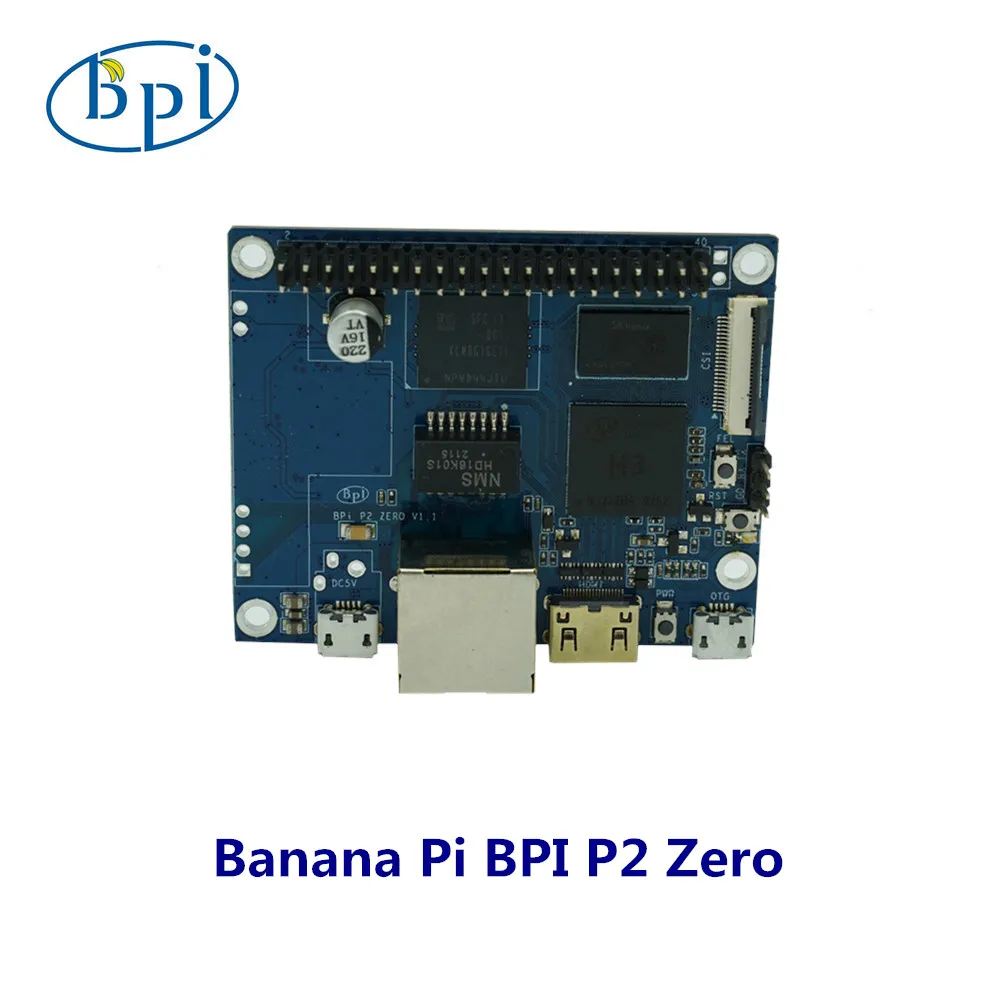

BPI-P2 zero quad core suporte de computador de placa única para iot e casa inteligente

Nova versão cpu é h3, versão antiga cpu é h2 +, envio versão h3 agora

Introdução

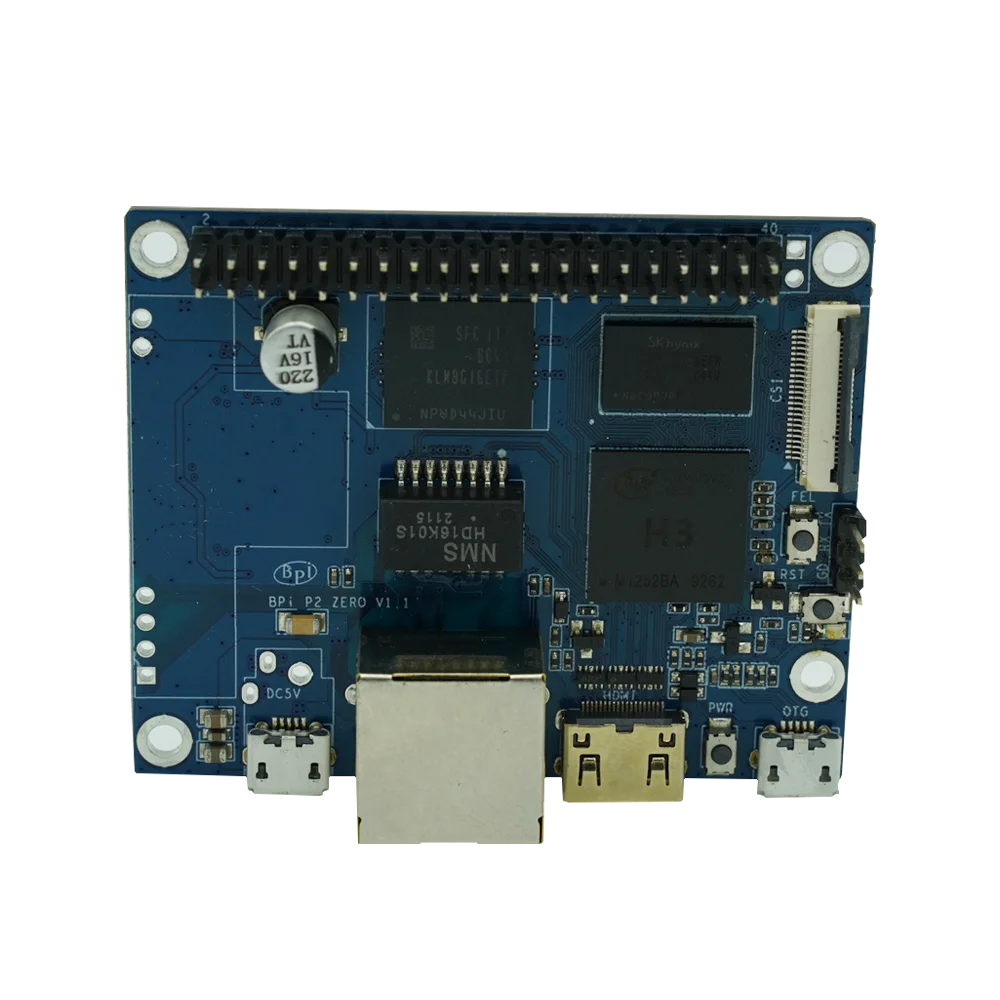

Banana pi BPI-P2 zero é um computador de placa única ultra compacto mede apenas 65mm * 52.5mm. Ele usa quad-core cortex a7 allwinner h3 processador (opção: h3 e h5), com 512mb ram memory.8g emmc flash,100m lan, poe adicionar suporte de função, é ideal para sistemas de pouco peso com algumas aplicações espaço-limitadas. Como outros membros da banana pi, ele suporta linux e sistema operacional android.

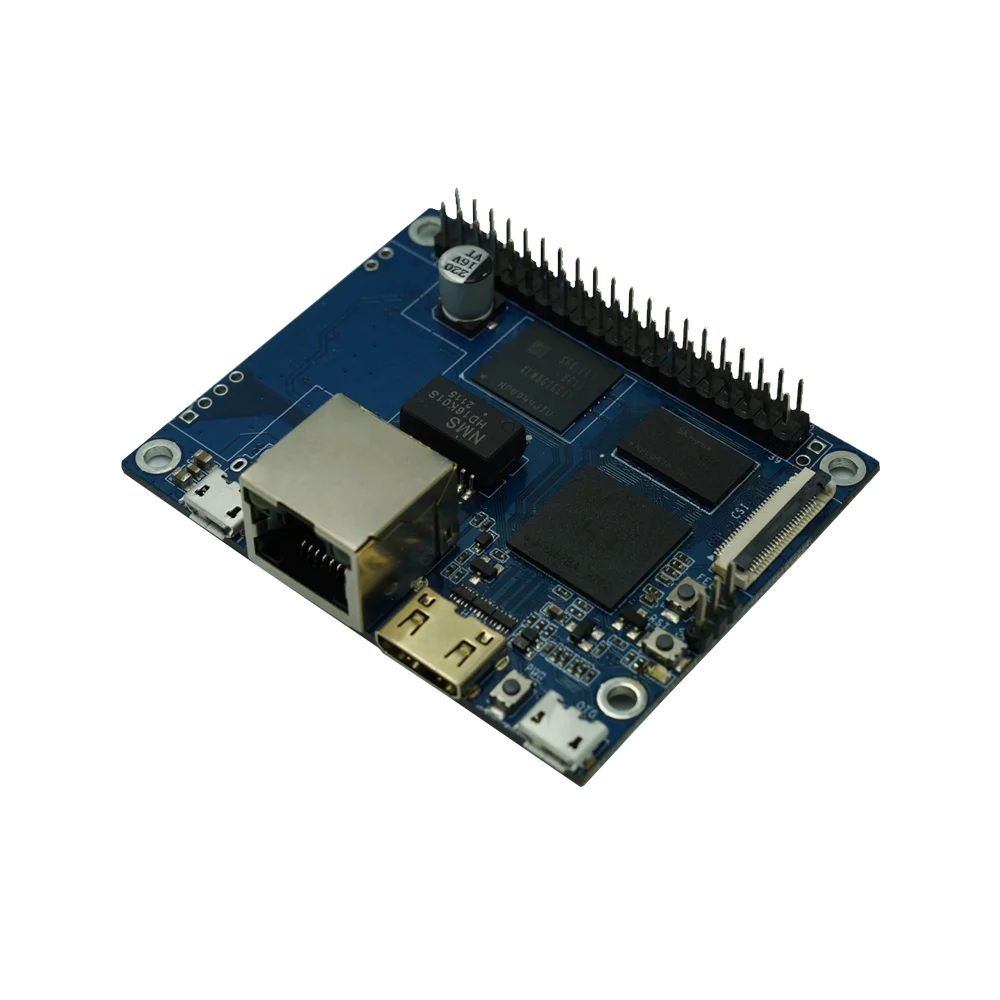

1. Novo Bpi-p2 Zero Allwinner h3 Quad Core – Número do Modelo : Bpi p2 Zero

Principais Características

• Cpu: allwinner h3, quad-core Cortex-A7.

• 512mb ddr3 sdram.

• Wifi (ap6212) & bluetooth a bordo.

• Mini HDMI.

• 40 pinos gpio, inclui uart, spi, i2c, io etc

• 100M LAN

• Suporte padrão do módulo poe de ieee 802.3af

• 8g emmc flash a bordo.

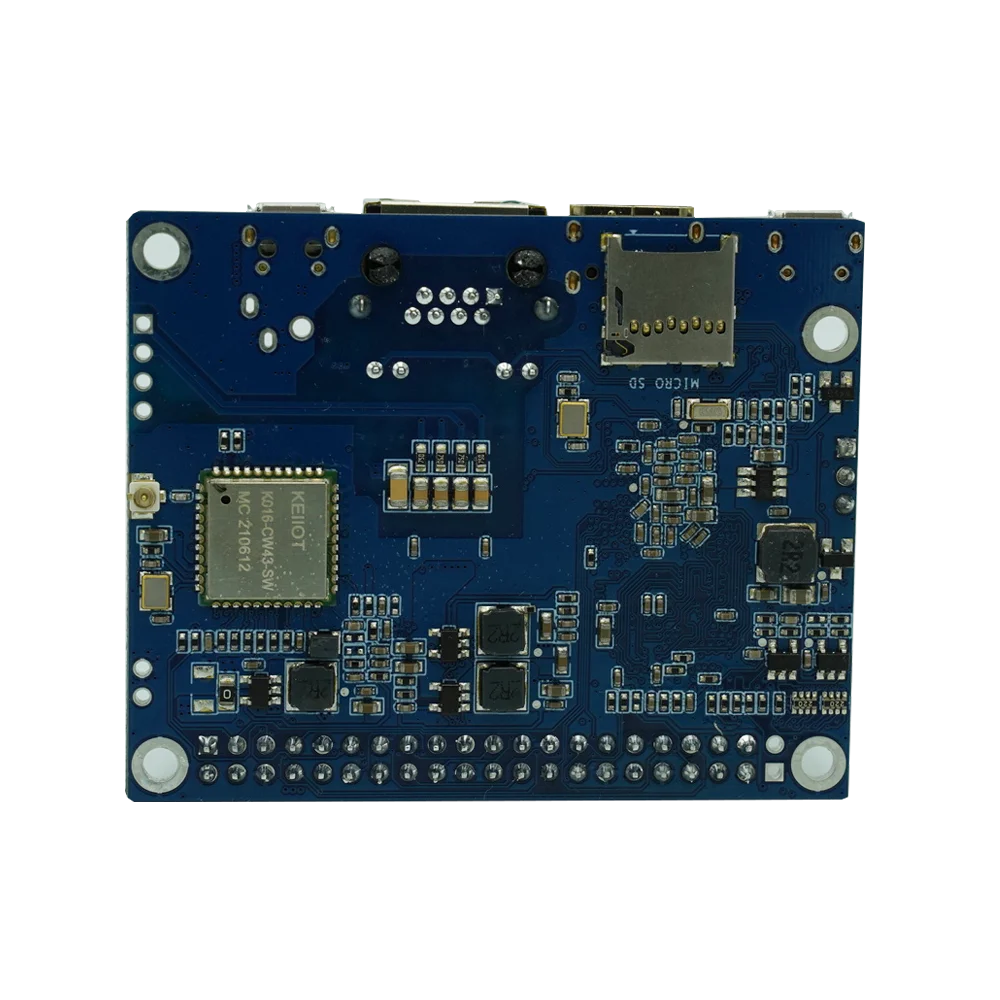

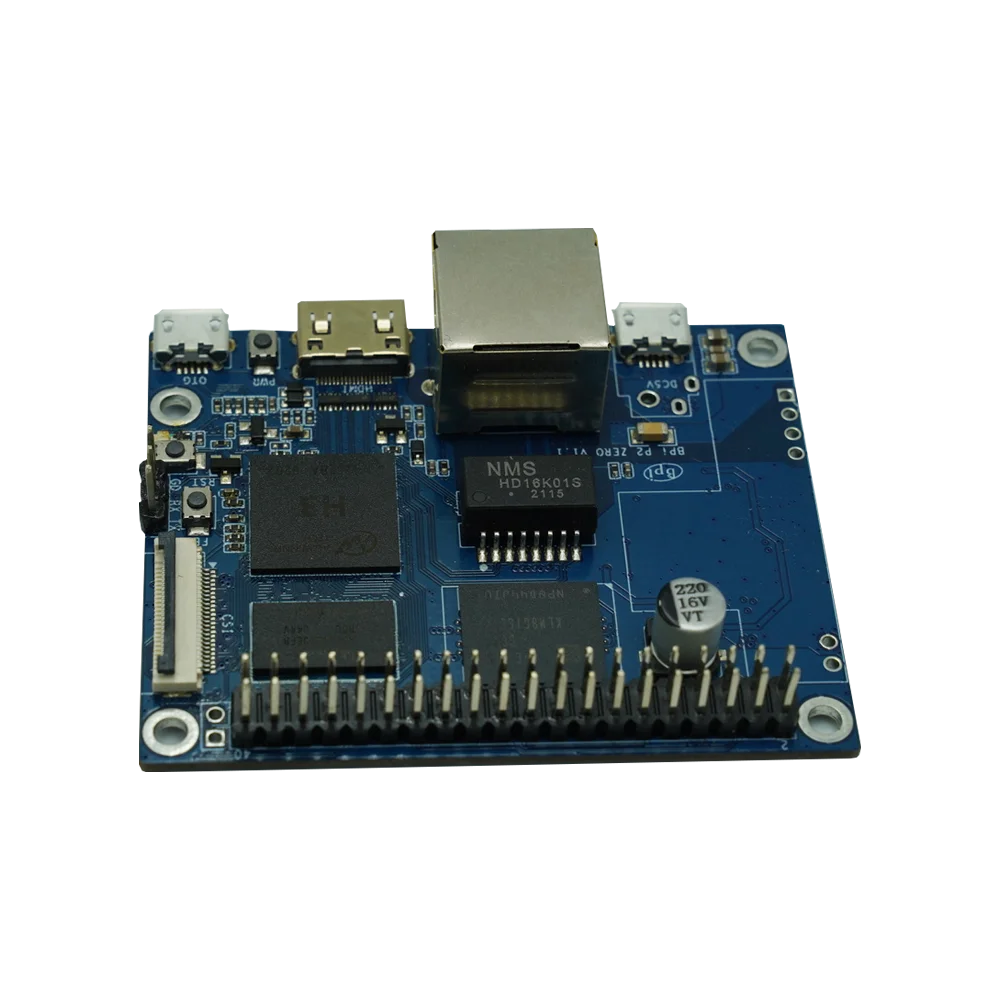

  Hardware

  BPI-P2 zero, apenas 3 mudança em BPI-M2 zero. Outro design hadware mesmo que BPI-M2 zero. então todo o software é mesmo.

  • 1, adicionar 8g emmc flash suporte a bordo, fácil de fazer iot gateway.

  • 2,BPI-P2 zero com relação lan de 100m, BPI-M2 zero com pino definem para lan de 100m, maneira do uso é mesmo.

  • 3, suporte de função poe a bordo.Especificação de Hardware[]

    Especificação de ferragem de banana pi BPI-P2 zero vs BPI-M2 zero vs raspberry pi zero w
    Módulo	Bananeira Pi BPI-P2 Zero	Bananeira Pi BPI-M2 Zero	Raspberry Pi W Zero
    CPU	Quadrilátero h3 Cortex-A7 h265/hevc 1080p	Quadrilátero h3 Cortex-A7 h265/hevc 1080p	Broadcom bcm2835 32 bits 1 ghz ARM1176JZF-S single-core
    GPU	Mali400mp2 gpu @ 600mhz, suporta opengl es 2.0	Mali400mp2 gpu @ 600mhz, suporta opengl es 2.0	VideoCore IV
    Memória \ (sdram \)	512m ddr3 (compartilhado com gpu)	512m ddr3 (compartilhado com gpu)	512 MB DDR2
    Armazenamento a bordo	Tf cartão \ (max. 64GB \)	Tf cartão \ (max. 64GB \)	Tf cartão \ (max. 64GB \)
    Rede Onboard	100M LAN	Não (mas pode extensão com pino definir)	NÃO
    Poder PoE	Suporte a função de PoE	NÃO	NÃO
    A bordo do flash	8G eMMC	NÃO	NÃO
    WI-FI a bordo	Sdio ap6212 (opção ap6181 apap6335)	Sdio ap6212 (opção ap6181 apap6335)	802.11n sem fio, bluetooth 4.1
    Decodificação de vídeo	1080p @ 60fps, codificação de vídeo h.264 1080p @ 30fps, h.264	1080p @ 60fps, codificação de vídeo h.264 1080p @ 30fps, h.264	1080p30 h.264/MPEG-4 avc decodificador e codificador de alto perfil
    De entrada de vídeo	Uma câmera do conector da entrada do csi	Uma câmera do conector da entrada do csi	Conector da câmera CSI
    Saídas de vídeo	Mini hdmi 1.4,1080p @ 30fps, dhcp	Mini hdmi 1.4,1080p @ 30fps, dhcp	Mini hdmi e portas usb on-the-go
    Saída de áudio	Mini HDMI	Mini HDMI	Mini HDMI
    Fonte de alimentação	Micro usb com 5v/2a ou alimentação poe	Micro usb com 5v/2a	5V/2A
    USB 2.0 Portas	Um USB 2.0 OTG	Um USB 2.0 OTG	Um USB 2.0 OTG
    Botões	Botão de energia, botão de reset	Botão de energia, botão de reset	Vídeo composto e cabeçalhos de reset
    Periféricos de baixo-nível	Cabeçalho de 40 pinos, compatível com raspberry pi 3	Cabeçalho de 40 pinos, compatível com raspberry pi 3	40 PIN
    Pino uart gpio \(1×3 \)	UART, terra	UART, terra	UART
    DIODO EMISSOR de luz	Led de energia & led de status	Led de energia & led de status	LED de Status de energia
    IR	N/A	N/A	N/A
    SISTEMA OPERACIONAL suportado	Android linux	Android linx	Linux
    Tamanho do produto	65mm x 52.5mm	65mm × 30mm	65mm x 30mm
    Peso	30g	15g	9g

    GPIO PIN definir[]

    Banana pi BPI-P2 zero gpio mesmo que BPI-M2 zero, tem um cabeçalho gpio de 40 pinos que combina com o do modelo raspberry pi 3.

    40 pinos gpio de banana pi BPI-P2 zero
    Nome Pino GPIO	Função padrão	Function2:GPIO	Function3
    CON2-P01	VCC-3V3
    CON2-P02	VCC-5V
    CON2-P03	TWI0-SDA	PA12-EINT12
    CON2-P04	VCC-5V
    CON2-P05	TWI0-SCK	PA11-EINT11
    CON2-P06	GND
    CON2-P07	PWM1	PA6-EINT6
    CON2-P08	UART3-TX	PA13-EINT13	SPI1-CS
    CON2-P09	GND
    CON2-P10	UART3-RX	PA14-EINT14	SPI1-CLK
    CON2-P11	UART2-RX	PA1-EINT1
    CON2-P12	UART3-CTS	PA16-EINT16	SPI1-MISO
    CON2-P13	UART2-TX	PA0-EINT0
    CON2-P14	GND
    CON2-P15	UART2-CTS	PA3-EINT3
    CON2-P16	UART3-RTS	PA15-EINT15	SPI1-MOSI
    CON2-P17	VCC-3V3
    CON2-P18	PC4	PC4
    CON2-P19	SPI0-MOSI	PC0
    CON2-P20	GND
    CON2-P21	SPI0-MISO	PC1
    CON2-P22	UART2-RTS	PA2-EINT2
    CON2-P23	SPI0-CLK	PC2
    CON2-P24	SPI0-CS	PC3
    CON2-P25	GND
    CON2-P26	PC7	PC7
    CON2-P27	TWI1-SDA	PA19-EINT19
    CON2-P28	TWI1-SCK	PA18-EINT18
    CON2-P29	PA7-EINT7	PA7-EINT7
    CON2-P30	GND
    CON2-P31	PA8-EINT8	PA8-EINT8
    CON2-P32	PL2-S-EINT2	PL2-S-EINT2
    CON2-P33	PA9-EINT9	PA9-EINT9
    CON2-P34	GND
    CON2-P35	PA10-EINT10	PA10-EINT10
    CON2-P36	PL4-S-EINT4	PL4-S-EINT4
    CON2-P37	PA17-EINT17	PA17-EINT17	SPDIF-OUT
    CON2-P38	PA21-EINT21	PA21-EINT21
    CON2-P39	GND
    CON2-P40	PA20-EINT20	PA20-EINT20

    Especificação do conector da câmera do csi:

    O conector da câmera do csi é um conector de 24 pinos fpc que possa conectar o módulo externo da câmera com mapeamentos apropriados do pino do sinal. As definições do pino da relação do csi são mostradas como abaixo. Isto está marcado na placa banana pi como ccsi..

    Conector de câmera 24 pinos csi de banana pi BPI-P2 zero
    CSI Nome Pin	Função padrão	Function2:GPIO
    CN3-P01	NC
    CN3-P02	GND
    CN3-P03	CSI0-SDA	PE13
    CN3-P04	CSI0-AVDD
    CN3-P05	CSI0-SCK	PE12
    CN3-P06	CSI0-Reset	PE14
    CN3-P07	CSI0-VSYNC	PE3
    CN3-P08	CSI0-PWDN	PE15
    CN3-P09	CSI0-HSYNC	PE2
    CN3-P10	CSI0-DVDD
    CN3-P11	CSI0-DOVDD
    CN3-P12	CSI0-D7	PE11
    CN3-P13	CSI0-MCLK	PE1
    CN3-P14	CSI0-D6	PE10
    CN3-P15	GND
    CN3-P16	CSI0-D5	PE9
    CN3-P17	CSI0-PCLK	PE0
    CN3-P18	CSI0-D4	PE8
    CN3-P19	CSI0-D0	PE4
    CN3-P20	CSI0-D3	PE7
    CN3-P21	CSI0-D1	PE5
    CN3-P22	CSI0-D2	PE6
    CN3-P23	GND
    CN3-P24	CSI0-DOVDD

    UART especificação:

    O jumper con3 é a interface uart. Para desenvolvedores de banana pi, esta é uma maneira fácil de obter a saída do console uart para verificar o status do sistema e a mensagem de registro.

    Jumper con3 de banana pi BPI-P2 zero
    CON3 Nome Pin	Função padrão	GPIO
    CON3 P03	UART0-TXD	PA4
    CON3 P02	UART0-RXD	PA5
    CON3 P01	GND
