Acessórios p/ quadro de demonstração

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características	Especificações
Nome da Marca	Elecdemo
Tipo de Acessório	DDS Signal Generator
Compatível com	Ad9954
Origem	CN (origem)
Input Voltage	5v-12v
Size	61mm*52mm

Destaques:

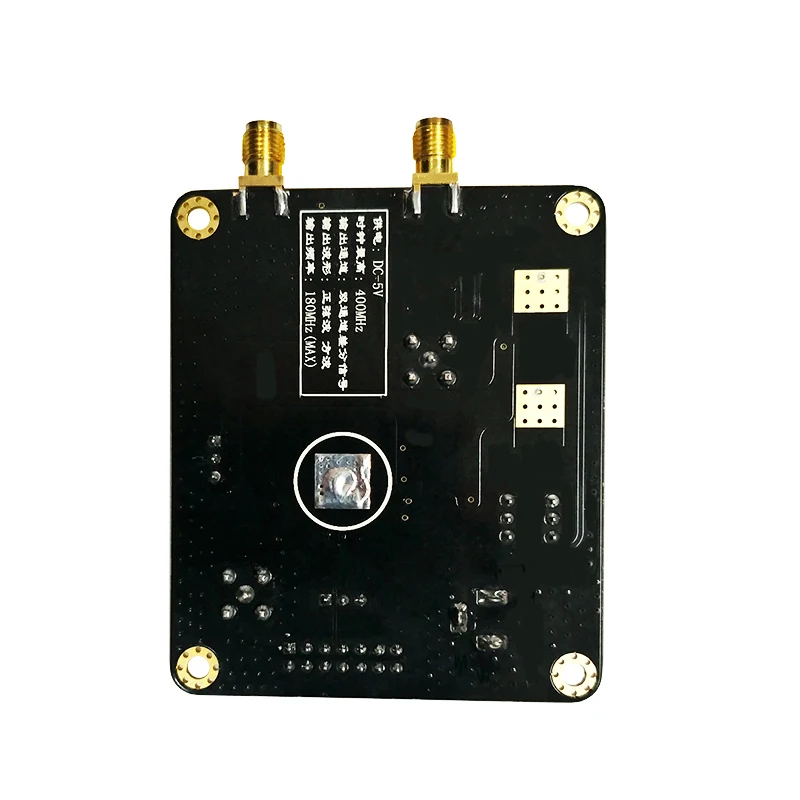

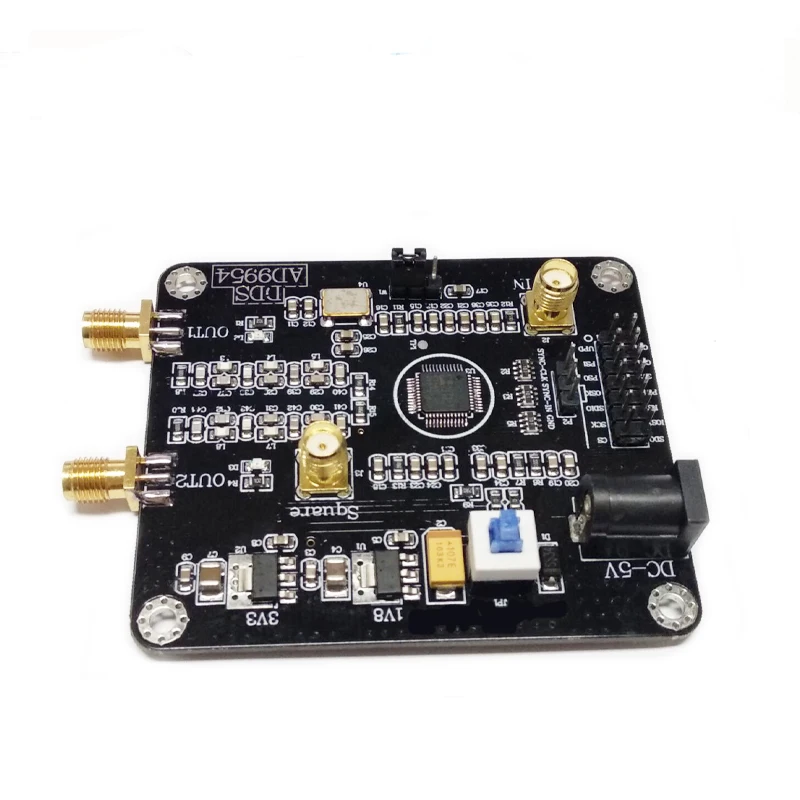

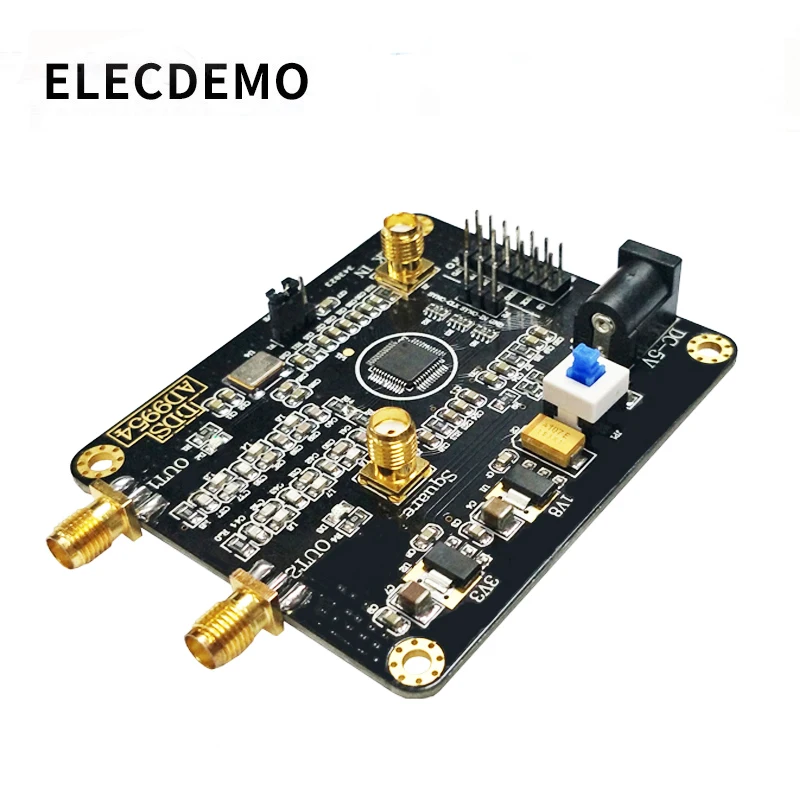

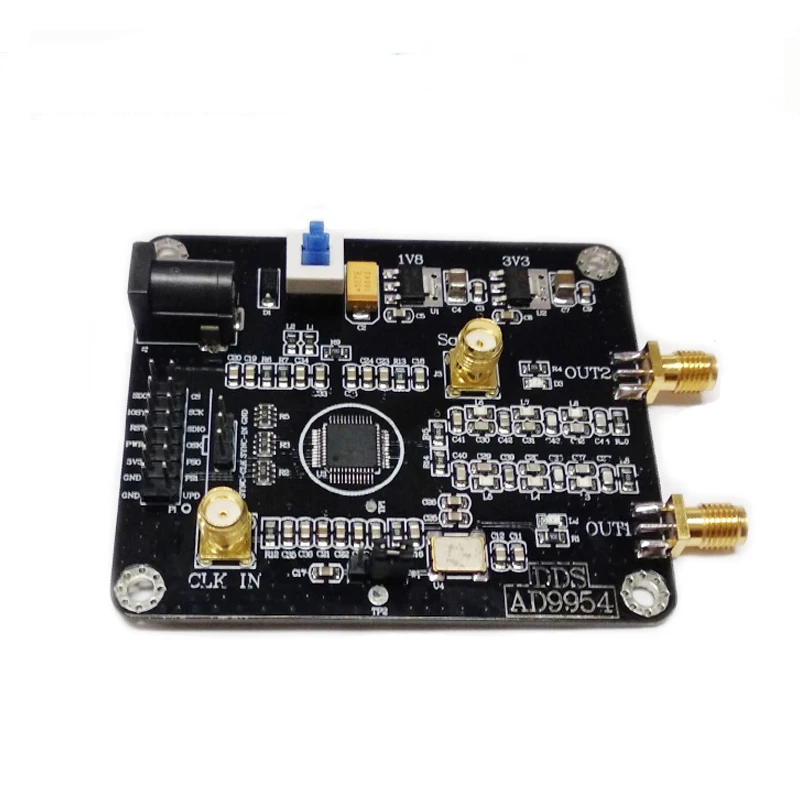

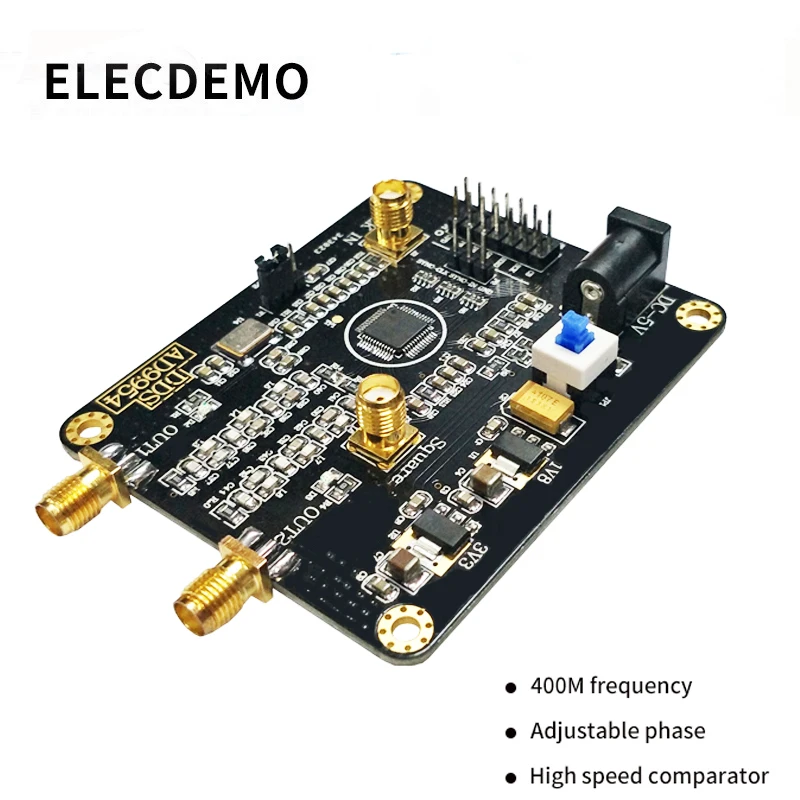

O módulo ad9954 dds tem duas saídas de onda senoidal complementares, dois mais 150mhz filtros oficiais de passagem baixa, saída de onda quadrada unidirecional, fácil de usar o ad9954 consome menos energia do que o 9854, então, usamos amsb7, o chip alimenta o ad9954, tornando-o estável…

Lista de envio do módulo ad9954:

Módulo pdf representação esquemática código de origem de rotina pós-venda suporte técnico + embalagem de bolsa elétrica espuma à prova de choque

Dicas:

(1) a interface do módulo de nossa loja é clara e o desempenho é estável. Realize uma verificação funcional nas condições experimentais correspondentes em conexão com o diagrama esquemático fornecido por nossa loja.

(2) os parâmetros básicos deste módulo estão na página de detalhes, as informações em pdf fornecem as informações do módulo e o código-fonte da rotina; arquivos de engenharia não são fornecidos, por favor, seja claro para o comprador, se você tiver algum problema operacional, consulte o atendimento ao cliente.

(3) comprador, antes de usar o módulo, leia a página de detalhes deste módulo para entender a fonte de alimentação e as restrições de uso, para evitar danos ao módulo devido ao uso inadequado.

(4) nossos módulos são garantidos para oferecer parâmetros, funções e imagens reais do módulo, e todos os módulos serão despachados após a detecção.

Entre em contato com o atendimento ao cliente após a compra, enviaremos as informações para sua caixa de correio

Parâmetros do módulo:

Modelo do módulo: ad9954

Tipo de módulo: fonte de frequência de síntese digital

Módulo de fonte de alimentação: condensação

Corrente do módulo: 100ma (máx.); corrente quiescente 48ma (tipo) vara normal 92ma (tipo)

Módulo de protocolo de comunicação: série spi

O módulo oferece rotinas: ml-103rct6

Plataforma de rotina: código-fonte da versão osmo keil5

Frequência principal do sistema de módulo: 400mhz (máx.)

Dígitos de resolução dac: 14 dígitos

Bits de acumulador de fase: 32 bits

Interface de saída do módulo: sma; spray de sal 24 horas anti-oxidação

Sinais de saída do módulo: onda senoidal, onda quadrada; onda senoidal com filtro de passagem baixa de 150mhz. Saída de acoplamento de eixo quadrado.

Canal de saída do módulo: diferencial de 2 canais; a diferença de fase é de 180 graus, saída de alta frequência terá deslocamento de fase devido ao filtro

As características do sinal do módulo: a onda senoidal não tem saída de acoplamento; a saída tem seu próprio componente dc. Quando você estiver conectado ao equipamento de radiofrequência, adicione um bloco dc ou você pode usar um osciloscópio diretamente para medir

Faixa de sinal senoidal de saída de frequência principal mais alta: 1hz-140mhz

Faixa de sinal de onda quadrada de saída de frequência máxima: 1hz-120mhz 10mhz ou mais requer uma impedância de entrada de osciloscópio de 50 ohms

Amplitude de saída: onda senoidal 200mvpp (máx.) onda quadrada 3.3 vpp; a amplitude da onda senoidal diminui com o aumento da frequência, mudanças de forma de onda quadrada com aumento da frequência

Impedância de saída: 75 ohms

Características do módulo: vários; gerador de sinal seno dds de alto desempenho, filtro elíptico de alta ordem,

Chip regulador de baixo ruído, etc.

Aplicação do módulo: vários; geração de sinal de frequência, onda senoidal, geração de sinal de onda quadrada, excitação do sensor

Peso do módulo: 35g

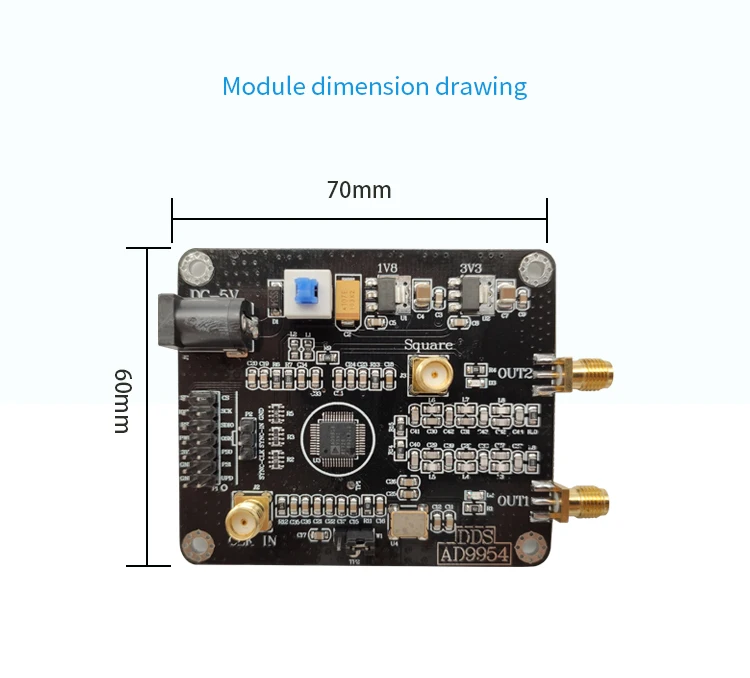

Especificações do módulo: 70*60*12; comprimento * largura * altura-tamanho do pcb

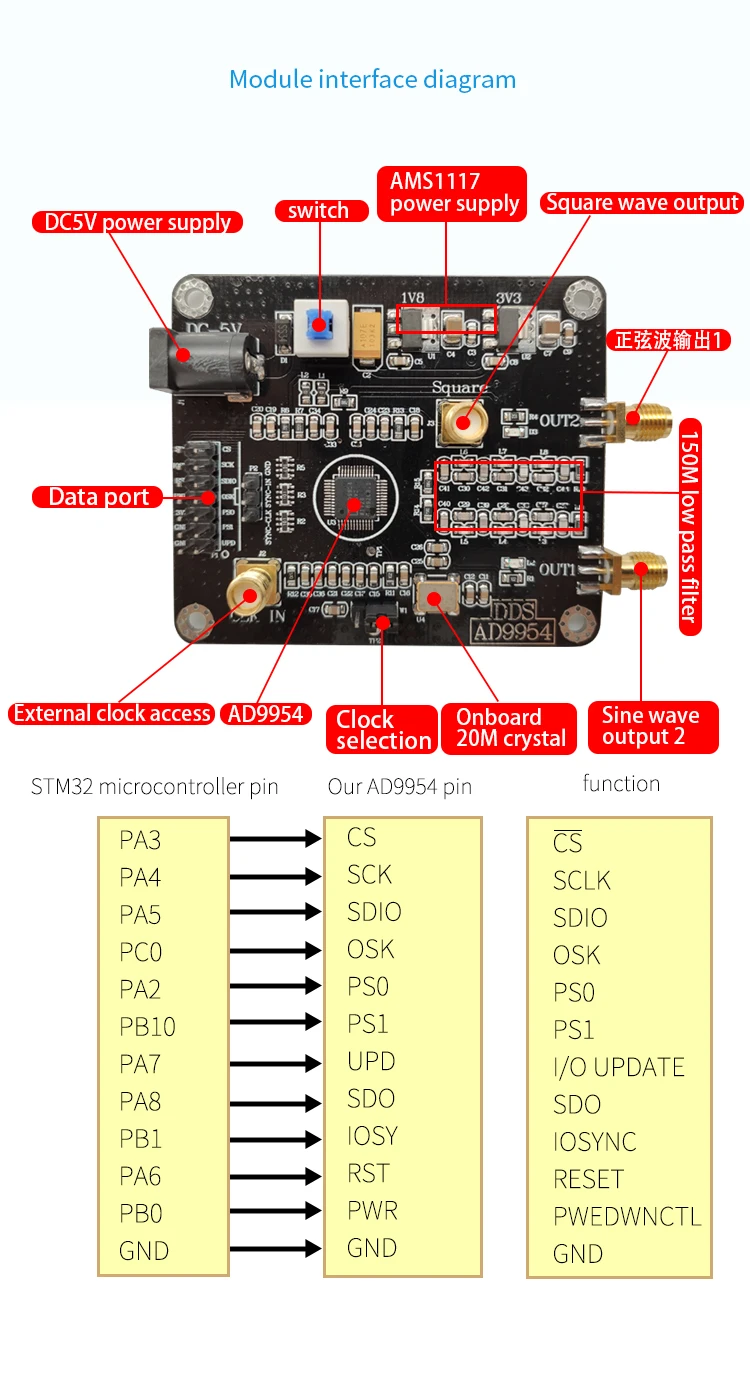

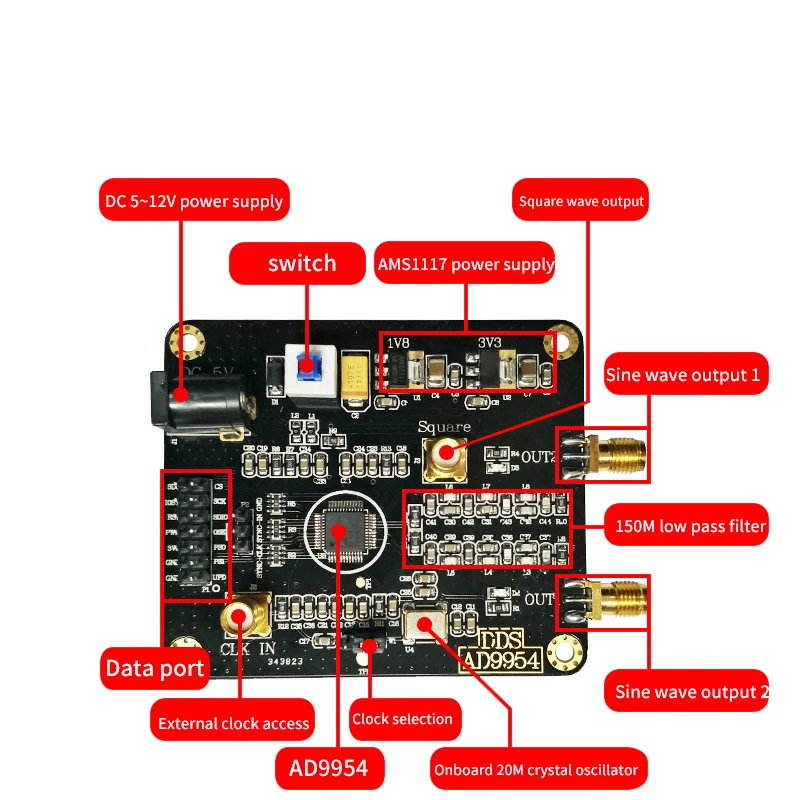

Tipo de interface do módulo: saída de sinal sma e entrada de relógio externo, interface de dados de pino de linha dupla 5.5 dc 2.54

Descrição do módulo:

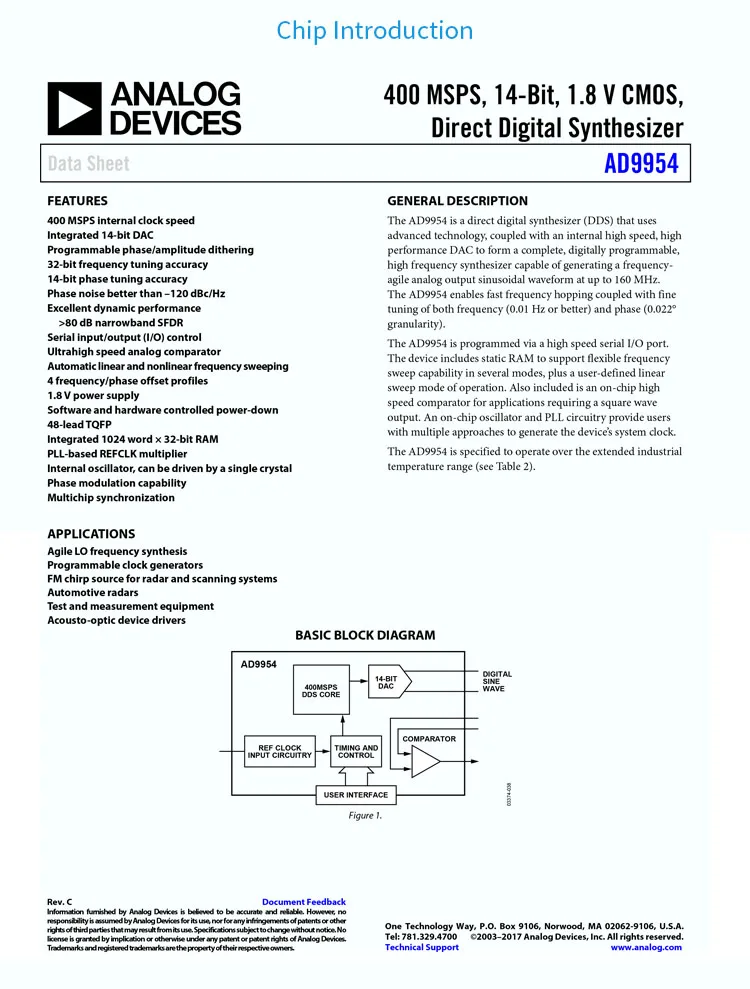

Ad9954 é um sintetizador de frequência digital direta (dds), usando a tecnologia mais recente, um dac integrado de alta velocidade de alto desempenho, forma um sintetizador digital programável completo, de alta frequência, pode produzir onda senoidal de saída analógica ágil de frequência de até 150mhz.

Pode conseguir um salto de frequência rápida e também tem afinação de frequência precisa (resolução de 0.01hz ou superior) e harmônicos de fase (intervalo de 0.022 °), o programa padrão é ajustável de 1hz. Se os usuários precisam de maior precisão, eles precisam mudar o programa sozinhos. Pode ser programado por meio de uma porta de i/o serial de alta velocidade. A ram estática embutida do dispositivo suporta funções de varredura de frequência flexível em vários modos e suporta o usuário-define os modos de varredura linear; ao mesmo tempo, um comparador de alta velocidade no chip é integrado, adequado para aplicações que exigem saída de ondas quadradas. Com a ajuda do oscilador no chip e do circuito pll, os usuários podem criar o relógio do dispositivo de várias maneiras. A faixa de temperatura operacional nominal do ad9954é a faixa de temperatura industrial estendida

Precauções para usar o módulo:

(1) o módulo é um módulo de baixo consumo de energia e a fonte de alimentação não excede 5.5 v.

(2) como o módulo é um dispositivo de alta precisão, para evitar interferências desnecessárias, é recomendável o uso de fonte de alimentação linear.

(3) recomenda-se usar o cabo sma no bnc para observar diretamente o sinal de saída do sinal de saída. Fios de mau contato ou de baixa qualidade podem causar atenuação do sinal ou ruído excessivo.

(4) o código fornecido é usado apenas para suportar a placa de controle principal e não oferece um tutorial de microcontrolador; funções adicionais devem ser desenvolvidas por você.

(5) se você simplesmente precisa testar a função do módulo, é recomendável usar a placa de controle em nossa loja. A alimentação é fornecida ao módulo dds primeiro e, em seguida, a energia é fornecida à placa de controle para gerar uma forma de onda. Pressione longamente o botão do meio para obter a função.

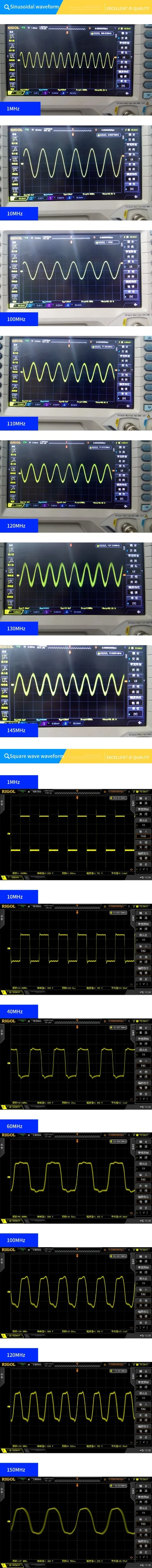

Tabela de teste do módulo:

Perguntas frequentes:

P: a principal frequência e amplitude de saída do módulo pode ser definida

R: a principal frequência do módulo é determinada pelo relógio de entrada e pelo programa juntos. O módulo pode inserir o relógio externamente e o relógio padrão integrado é de 20mhz; a frequência de controle do programa é 20 vezes, ou seja, a frequência principal padrão é de 400mhz. A frequência muda a frequência principal e a amplitude de saída pode ser controlada alterando o registro de amplitude de 14 bits. Você mesmo precisa mudar o programa.

P: o módulo pode conseguir varredura de frequência O ciclo de serviço de onda de espaço é ajustável

R: o módulo pode realizar varredura de frequência, o código fornecido por nossa loja pode suportar varredura de frequência. A amplitude de onda quadrada e o ciclo de trabalho do módulo não podem ser ajustados e a frequência e a amplitude da onda senoidal podem ser ajustadas.

P: bin e outras modulações podem ser orientadas

R: você pode obter modulação am de baixa velocidade alterando o registro de amplitude e tem vários modos de varredura. O código padrão é varredura de um único tom. Outros modos devem ser programados por você.
