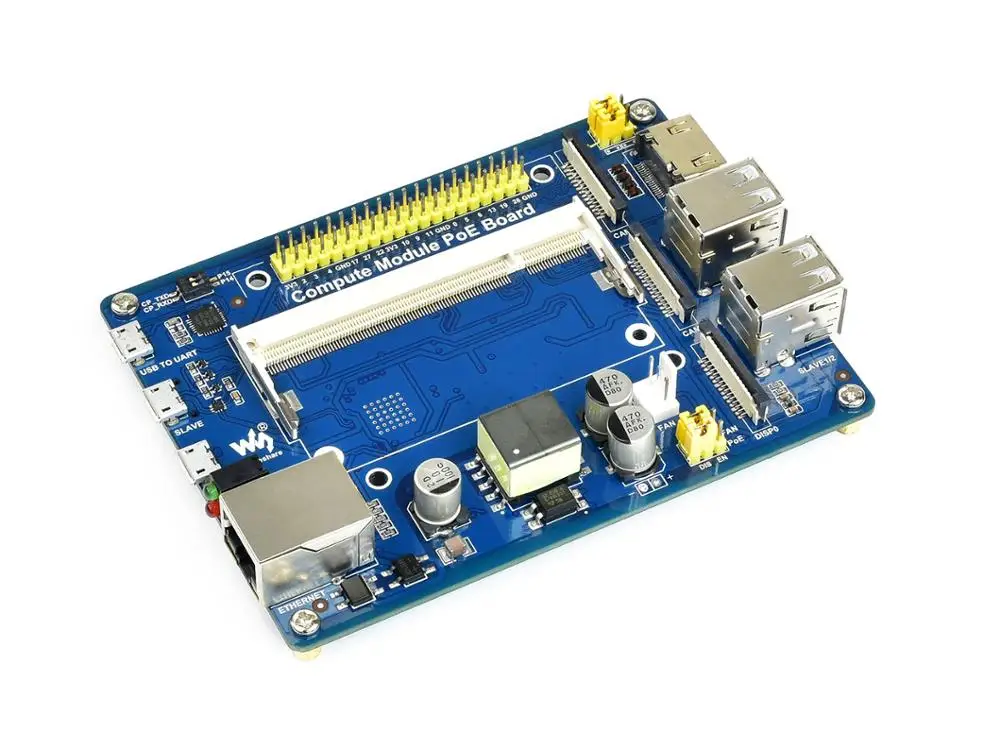

Waveshare Módulo io Placa com Recurso Poe para Raspberry pi Cm3 Cm3l Cm3 Mais Cm3 Mais l
Original price was: R$ 278,24.R$ 253,19Current price is: R$ 253,19.
DÚVIDAS?
Envie um email para:
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Número do Modelo | Compute Module POE Board |
Tipo de Placa Demo | Braço |
Nome da Marca | Waveshare |
Origem | CN (origem) |
Power Supply | Micro USB Port / POE Ethernet Port |
POE Power Input | 37V ~ 57V DC IN |
POE Power Output | 5V 2.5a DC OUT |
Network Standard | 802.3af POE Standard |
Dimensions | 114mm * 84.4mm |
Mounting Hole Size | 3.2mm |
Síntese

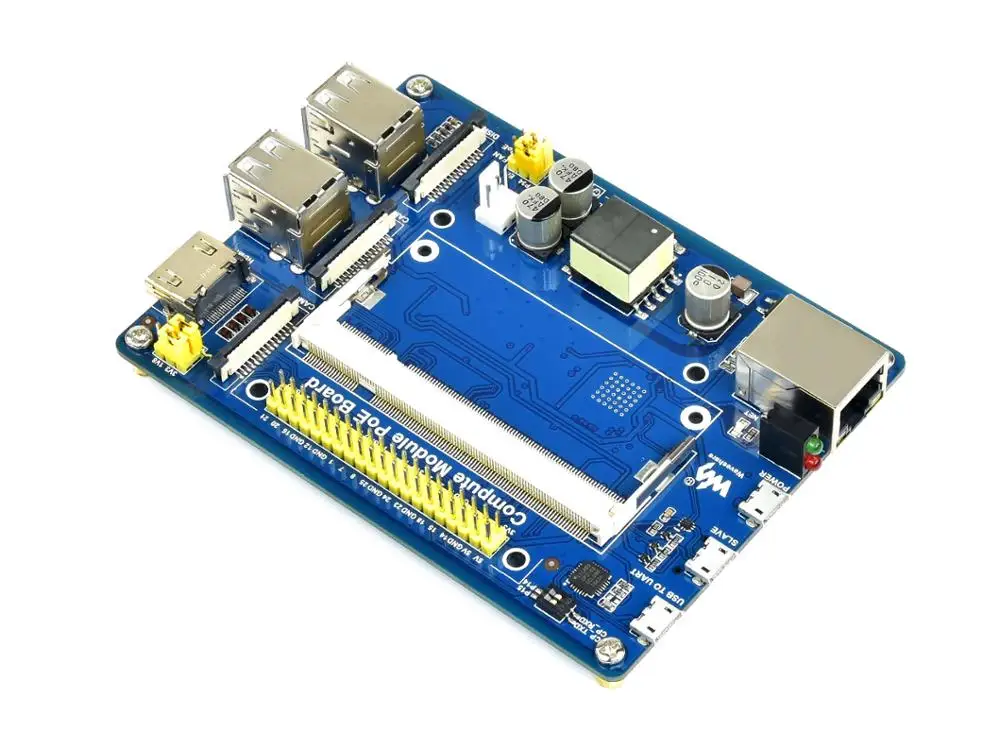

O Compute Module PoE Board é uma placa de desenvolvimento na qual você pode conectar um Raspberry Pi Compute Module e fazer uso dos recursos do Pi de forma mais flexível. Com o recurso PoE (Power over Ethernet) e interfaces periféricas integradas versáteis, é adequado para avaliar o módulo de computação Raspberry Pi, também é uma escolha ideal para produtos finais.
Características
- Raspberry Pi GPIO cabeçalho, para conectar tipos de Raspberry Pi HATs
- Porta Ethernet de negociação automática de 10/100M, com PoE ativado
- 4x portas USB, permite conectar mais dispositivos USB
- 2x CSI câmera interfaces
- Interfaces HDMI / DSI a bordo para ligar ecrãs
- Onboard USB TO UART, para depuração serial
- Relação refrigerando do fã, auto corrida no poder acima OU controlado por pinos do IO
- Adota SMPS isolado (Switching Mode Power Supply)
Especificações
- Alimentação: porta micro USB/porta Ethernet PoE
- Entrada de energia PoE: 37V ~ 57V DC
- Potência PoE: 5V 2.5A DC out
- Rede padrão: padrão 802.3af PoE
- Dimensões: 114 milímetros × 84,4 milímetros
- Montagem tamanho do furo: 3.2mm

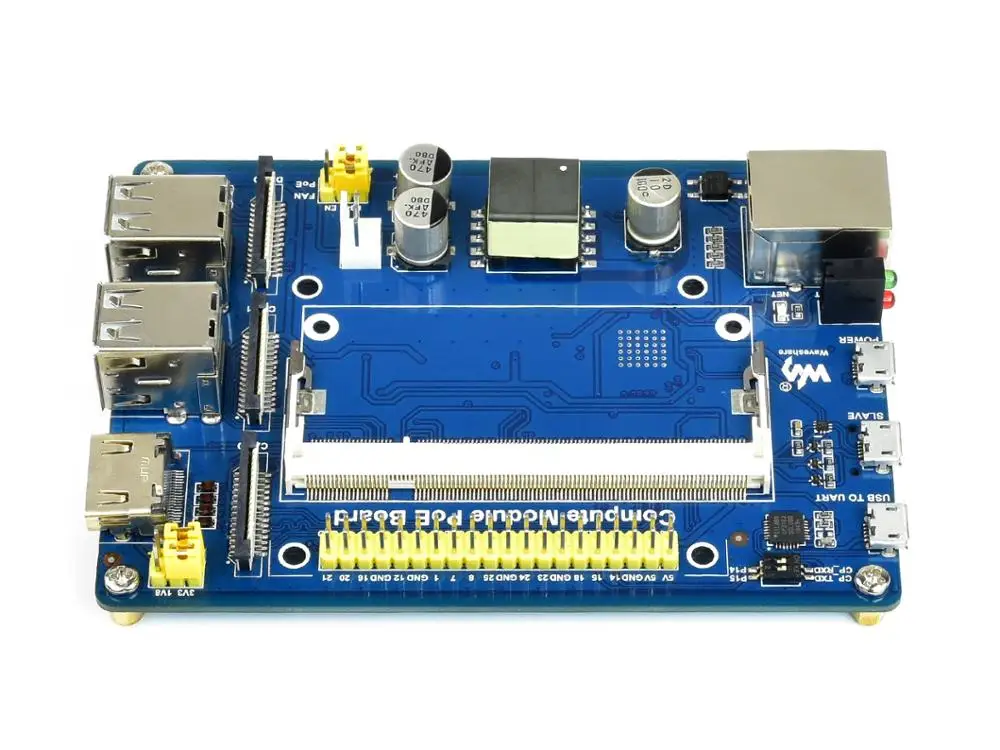

O que há a bordo
1. Placa de Demonstração e Acessórios – Nome da Marca : Rtlecs
![io avec caractéristique pour raspberry pi](https://www.waveshare.com/img/devkit/Compute-Module-PoE-Board/Compute-Module-PoE-Board-intro.jpg)
- Interface do Compute Module:Para conectar Compute Module (CM3 / CM3L / CM3 + / CM3 + L)
- Raspberry Pi GPIO cabeçalho:Para conectar Raspberry Pi HATs
- Porta Ethernet habilitada PoE:10/100M auto-negociação, para conectar roteador ou switch com função PoE
- Interface DSI:Portas de exibição para conectar Raspberry Pi LCD
- Portas USB:4x portas USB, para conectar dispositivos USB
- Interface CSI:2x portas de câmera CSI para conectar a câmera Raspberry Pi
- Porta HDMI
- Interface USB TO UART:Para depuração serial
- Interface USB SLAVE:Permite gravar a imagem do sistema no Compute Module 3/3 +
- Porto do poder:5V 2,5A

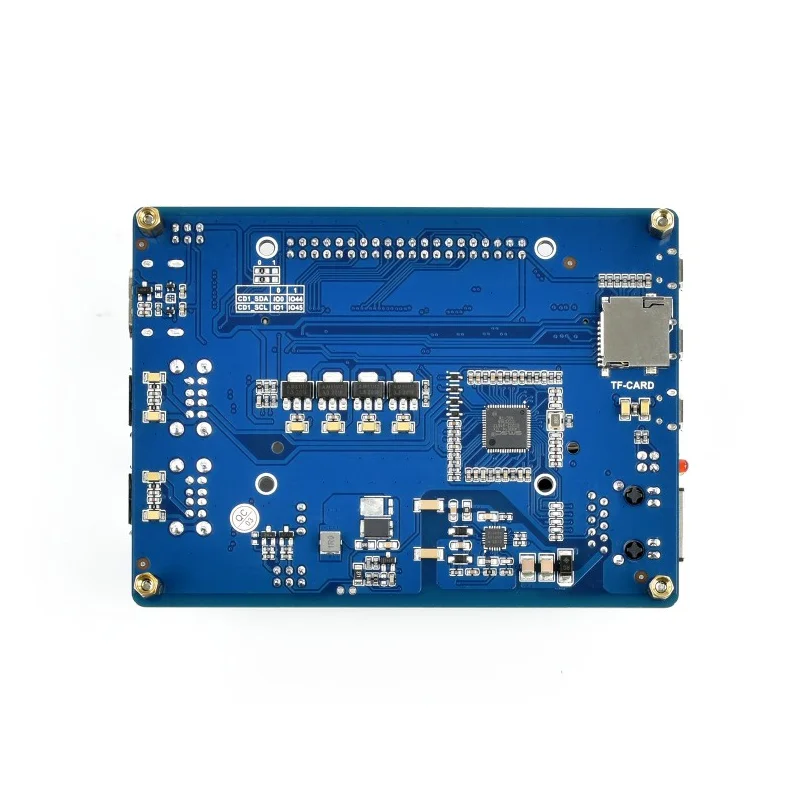

- Slot para cartão TF (lado inferior):Inserir um cartão Micro SD com sistema pré-queimado, para iniciar Compute Module 3/3 + Lite variante
- Interface ventoinha arrefecimento
- LAN9514 (lado inferior):Hub USB totalmente integrado e controlador Ethernet 10/100M
- Si3404 PoE poder gestão chip (lado inferior)
- Conversor CP2102 USB PARA UART
- Transformador do poder EP13 PoE
- Isolador óptico
- Dois indicadores LED:
Vermelho: Indicador do poder do Raspberry Pi
Verde: Indicador do status operacional Raspberry Pi - Indicador rede NET
- Ponte retificador
- VGx poder config jumper:Configurar o nível E/S
- Configuração do resultado UART:
Esquerda: conecte a porta serial CP2102 e a porta serial Raspberry Pi
Direita: desconecte a porta serial CP2102 e a porta serial Raspberry Pi - Configuração do ventilador:
P34: o fã é programa controlado através do pino P34
EN: o ventilador é alimentado diretamente da fonte de alimentação 5V - Configuração do PoE:
DIS: desativar PoE
EN: habilitar PoE - PoE potência tensão medindo almofadas
Exemplo
2. Placa de Demonstração – Número do Modelo : Pg-6p-2.54ph-10.5-ra-th
![para raspberry pi cm3 cm3l cm3 + cm3 + l](https://www.waveshare.com/img/devkit/Compute-Module-PoE-Board/Compute-Module-PoE-Board-4_800.jpg)

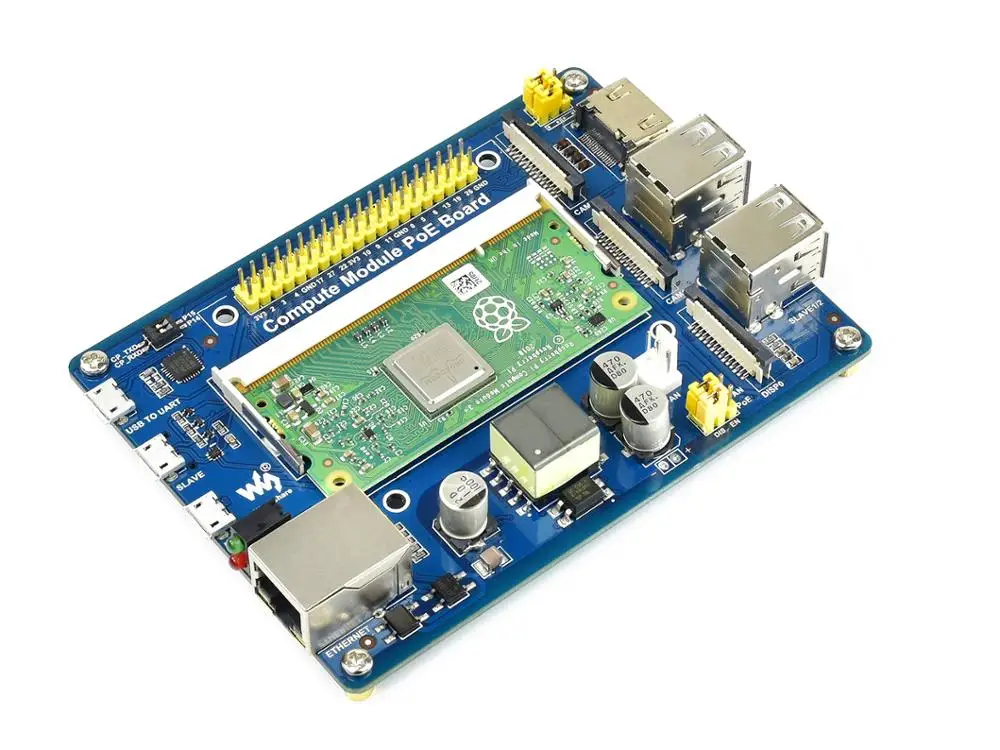

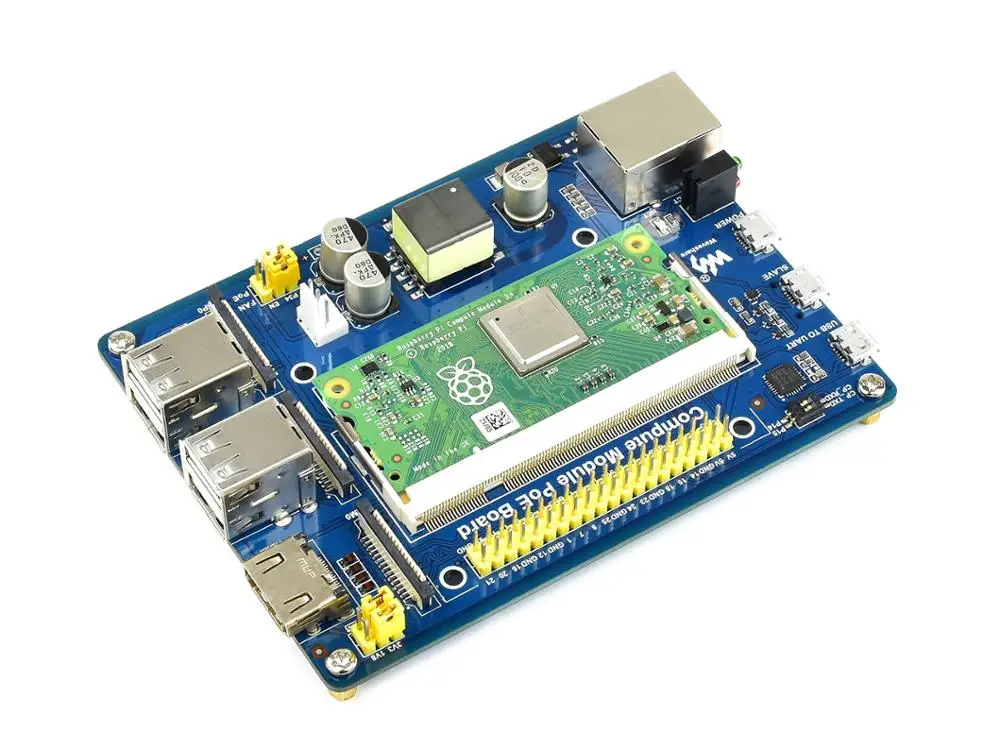

Nota: módulo de computação na foto não está incluído.
Dimensões
3. Waveshare Módulo io Placa com Recurso Poe – Feature : Mass Order Customized ok
![componentes de computadores](https://www.waveshare.com/img/devkit/Compute-Module-PoE-Board/Compute-Module-PoE-Board-size.jpg)
Recursos Desenvolvimento
Wiki:
Conteúdo do pacote
?Peso:0,082 quilogramas
- Compute Module PoE Board x1
