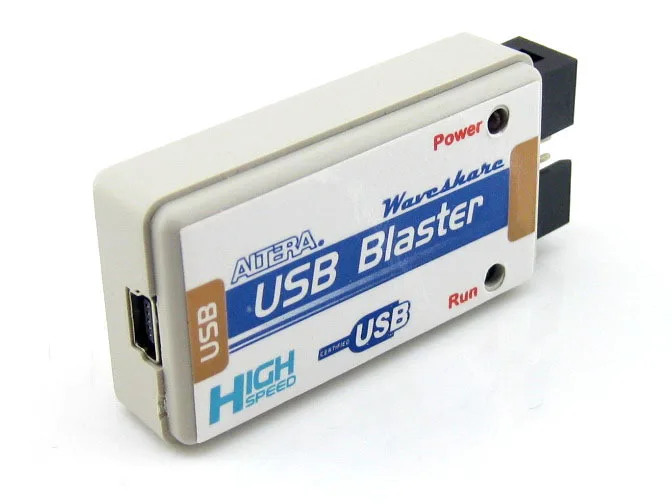

Cabo de Descarga Usb Blaster Cabo de Download Projetado para Alternatia Fpga Cpld Programador Depurador + Quadro demonstração

Descrição

O cabo de transferência usb blaster interfaces uma porta usb em um computador host a uma altera®Fpga montado em uma placa de circuito impresso. O cabo envia dados de configuração do computador para um encabeçamento padrão de 10 pinos conectado ao fpga. Você pode usar o cabo usb blaster para transferir iterativamente dados de configuração para um sistema durante a prototipagem ou para programar dados no sistema durante a produção.

Ele surpports a maioria dos dispositivos altera fpga/cpld, dispositivos de configuração serial ativos, dispositivos de configuração aprimorados, e suporta como, ps, jtag três modos de download.

Principais Características

• • Solução de Hardware

    • Alta velocidadeFt245 + cpld + 244Solução, velocidade de download semelhante ao original altera usb blaster, com a mesma operação.

    • Baixar velocidade 1-3 vezes mais rápido do que outros esquemas, tais como 68013 ou c8051f.

  • Desempenho

    • Suporta a maioria dos dispositivos altera fpga/cpld, dispositivos de configuração serial ativos e dispositivos de configuração aprimorados.

    • Suporta como, ps, jtag três modos de download.

    • Ft245r + cpld de alta velocidade, estável e interno projetado.

    • Suporta 1.2-5v tensão de programação.

    • Suporta signaltap ii incorporado analisador de lógica.

    • Suporta nios ii de comunicação e depuração do processador incorporado.

  • Softwares suportados

    • Ambiente de desenvolvimento integrado quartus ii.

    • Nios ii ide ambiente de desenvolvimento integrado.

    • Nios ii eds ambiente de desenvolvimento integrado.

  • Dispositivos suportados
    Os dispositivos testados estão listados abaixo, incluindo mas não limitado a:

    • Cpld: max3000, max7000a/b/s, max9000 e max ii etc.

    • Fpga: stratix, stratix ii, ciclone, ciclone ii, cycloneiii, acex 1k, apex 20k e flex 10k etc.

    • Dispositivos de configuração serial ativos incluindo: epcs1, epcs4, epcs16 etc.

    • Dispositivos de configuração aprimorados incluindo: epc1, epc4 etc.

  • Se conecta ao PC

    • Conexão do computador através da interface usb 2.0.

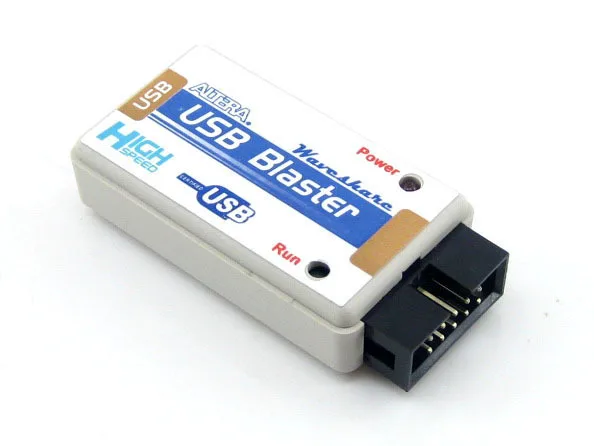

  • Se conecta à placa do alvo

    • Conexão de placa de destino via jtag, como, relações ps. A figura 1, 2 e 3 abaixo mostra os pinos de cabeçalho de diferentes interfaces.

    Figura 1.Cabeçalho JTAG pinagem

    1. Download Projetado para Alternatia Fpga Cpld Programador Depurador + – tipo de Placa Demo : Braço



    Figura 2.COMO cabeçalho pinagem

    2. High Quality Computador e Escritório – Nome da Marca : Waveshare



    Figura 3.PS cabeçalho pinagem

    3. Computador e Escritório – Model Name : Usb Blaster



LED de Status

• • Led vermelho: indicador de energia

  • Led verde: indicador de sinal, o led está ligado durante o download/programação

De Downloads

Recursos de desenvolvimento:Manual do usuário, software, etc.
Wiki:

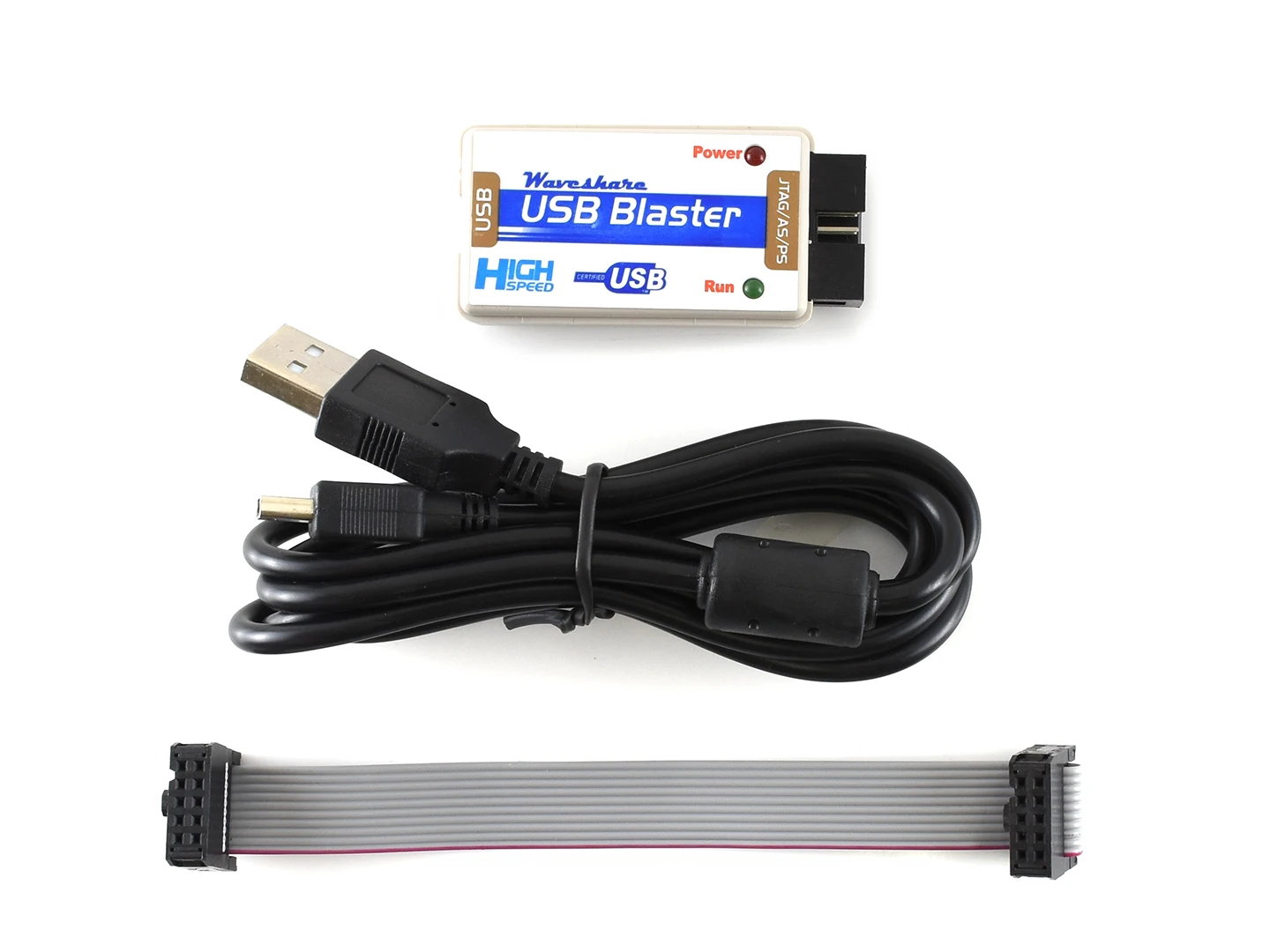

CONTEÚDO DO PACOTE

Peso:0.097 kg
