Informações Técnicas do Produto
Características
Especificações
Nome da Marca
Waveshare
Tipo de Placa Demo
Braço
Número do Modelo
Current/power Monitor HAT
Operating Voltage
3.3v/5v
Control Interface
I2c/smbus
Sampling Resistor
0.1o 1%
Voltage Range
0~26v
Current Range
±3.2a
Resolution
0.8ma (±3.2a Range) OR 0.1ma (±400ma Range)
Dimensions
65mm * 30mm
Mounting Hole Size
3.0mm
Nota: o raspberry pi não está incluído.
DESCRIÇÃO

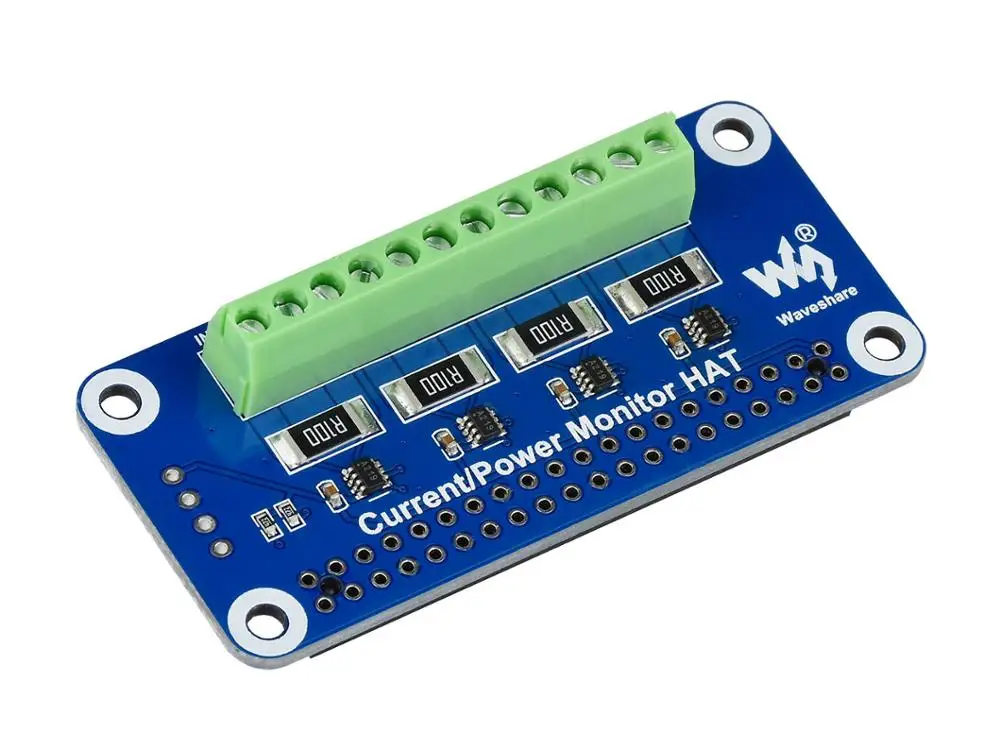

4-ch atual/tensão/monitor de energia chapéu para raspberry pi, interface i2c/smbus
Visão geral
Este é um chapéu 4-ch atual e monitor de energia projetado para raspberry pi. Através da interface i2c ou smbus, é fácil monitorar a corrente, tensão e consumo de energia de cada canal, bem como a tensão entre ambos os lados do resistor de amostragem.
Características
Cabeçalho de extensão padrão da raspberry pi 40pin gpio, placas da série dos apoios do pi da framboesa
Monitoramento 4-ch, através da relação i2c/smbus
Onboard 0.1Ω 1% resistor de amostragem, bi-direcional permite medição atual até 3.2A
Adc de 12 bits incorporado, suporta conversão sucessiva múltipla, escala de medição da tensão de 0 26 26 v
Calcular diretamente e o valor de potência medido de saída através do registro de multiplicação adicional
Pinos de controle i2c para conexão com outras placas host
Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/arduino/stm32)
Especificações
Tensão de funcionamento: 3.3 v/5 v
Interface de controle: i2c/smbus
Resistor de amostragem: 0.1Ω 1%
Faixa de tensão: 0 26 26 v
Faixa de corrente: ± 3.2A
Resolução: 0.8ma (escala 3.3.2a) ou 0.1ma (escala 400400ma)
Dimensões: 65mm × 30mm
Tamanho do furo de montagem: 3.0mm
Dimensão
1. Waveshare 4-ch Atual Tensão Monitor de Energia – Mounting Hole Size : 3.0mm
Recursos de desenvolvimento
Wiki:
CONTEÚDO DO PACOTE
Peso:0.02 kg
Nota: o raspberry pi não está incluído.
Chapéu de monitor de corrente/potência x1
2x20PIN pinheader feminino x1
Pacote de parafusos rpi (2 peças) x1
