Wavesare-placa de Driver de Motor Raspberry pi Placa de Expansão Rpi Driver de Motor de Passo com Suporte para Raspberry pi a Mais b Mais 2b 3b Quadro demonstração

Visão geral

A placa de acionamento do motor rpi oferece ao seu pi a capacidade de acionar dois motores dc ou um motor de passo. É a escolha ideal para robô móvel diy com base em raspberry pi.

Recursos

• Suporta raspberry pi a/b/2b/3b
• Freescale h-bridge driver m12886, controla os motores dc para virar em ambas as direções
• Regulador de 5v a bordo, fornece energia para raspberry pi
• Receptor ir a bordo, usado para robô de controle remoto
• Circuito de proteção múltipla, excelente estabilidade
  • Fusível de autorecuperação 2a, mantenha seu pi seguro
  • O chip do driver possui desligamento de curto-circuito para grande corrente de saída, função de desativação de subtensão
  • Proteção de polaridade invertida para saída do motor
  • Diodo anti-reverso para fonte de alimentação
• Faixa de entrada de energia: 7v ~ 40v
• Corrente de saída de motor único: até 5a
• Corrente da fonte de alimentação para raspberry pi: até 2a

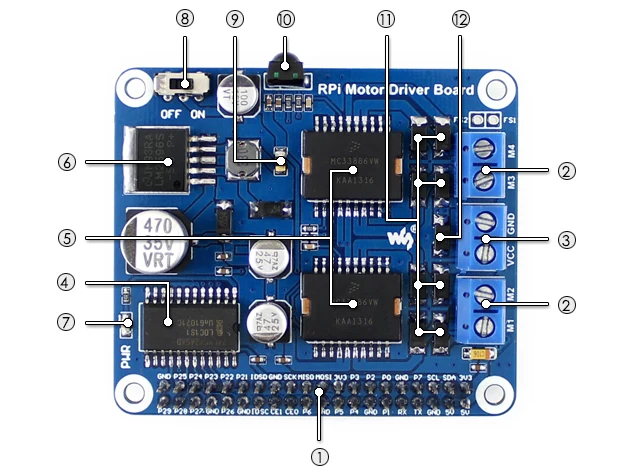

O que está a bordo

1. Quadro Demonstração – Número do Modelo : Rpi Motor Driver Board

1. Interface raspberry pi gpio:Para conectar raspberry pi
2. Terminal de parafuso do motor:Para conectar motores
3. Entrada de alimentação externa
4. D7c4245ad:Chip de conversão de nível de tensão, dispositivo de buffer
5. M12886:Chip de driver do motor
6. Sm-j:Regulador 5v
7. Indicador de energia
8. Seleção de energia raspberry pi
   • Desligado: raspberry pi alimenta a placa do driver do motor
   • Em: a placa de acionamento do motor alimenta o raspberry pi
9. Fusível de autorecuperação 2a
10. Receptor ir
11. Diodos sm-jky:Protege o acionador do motor
12. Diodo anti-reverso da fonte de alimentação

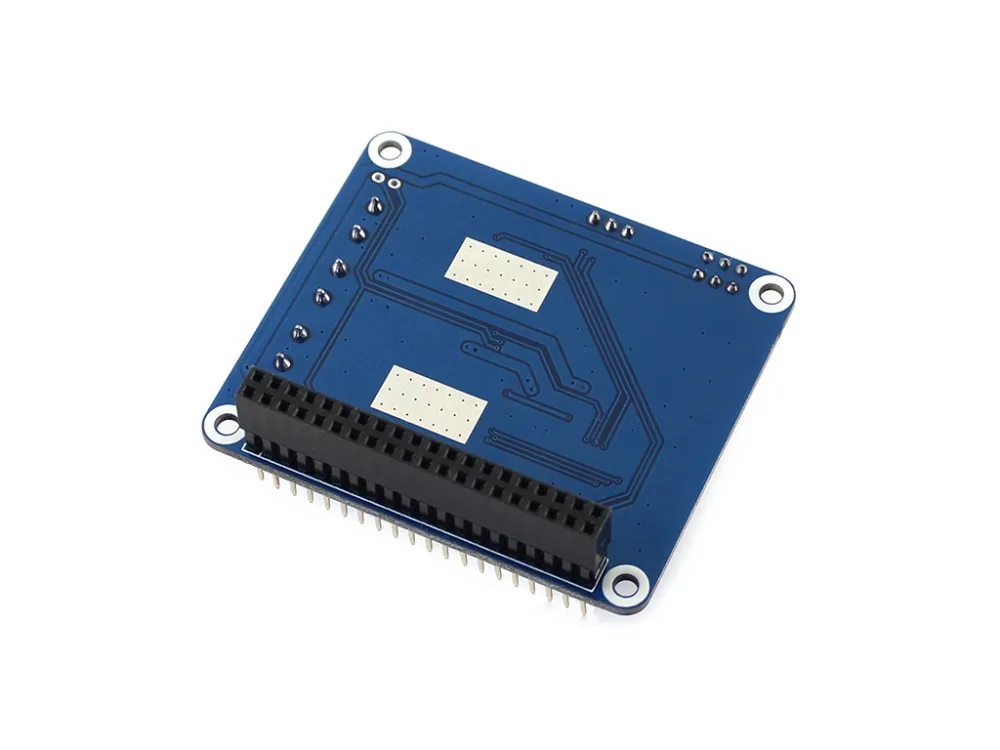

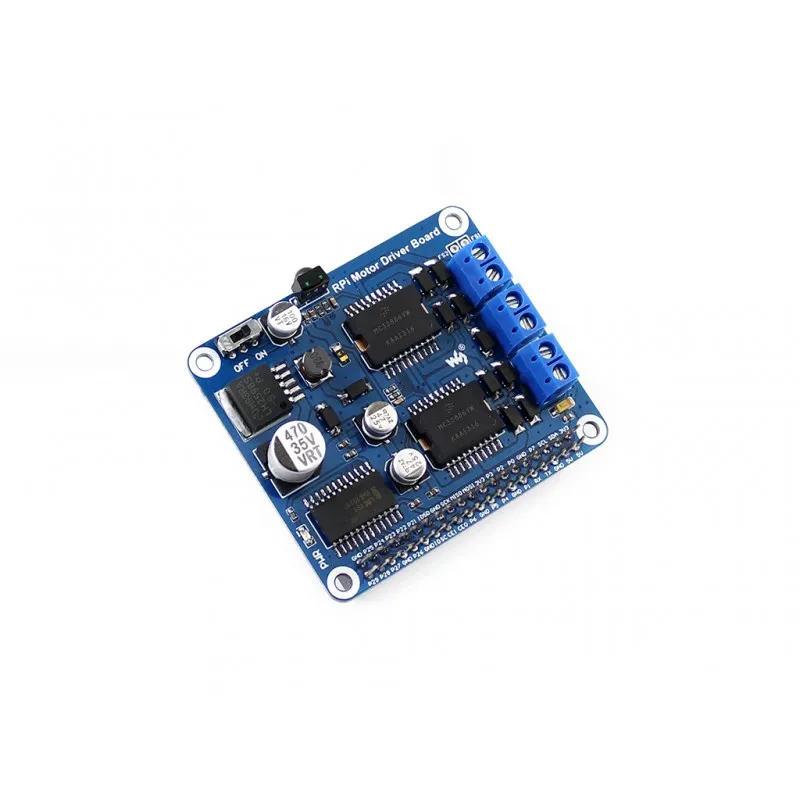

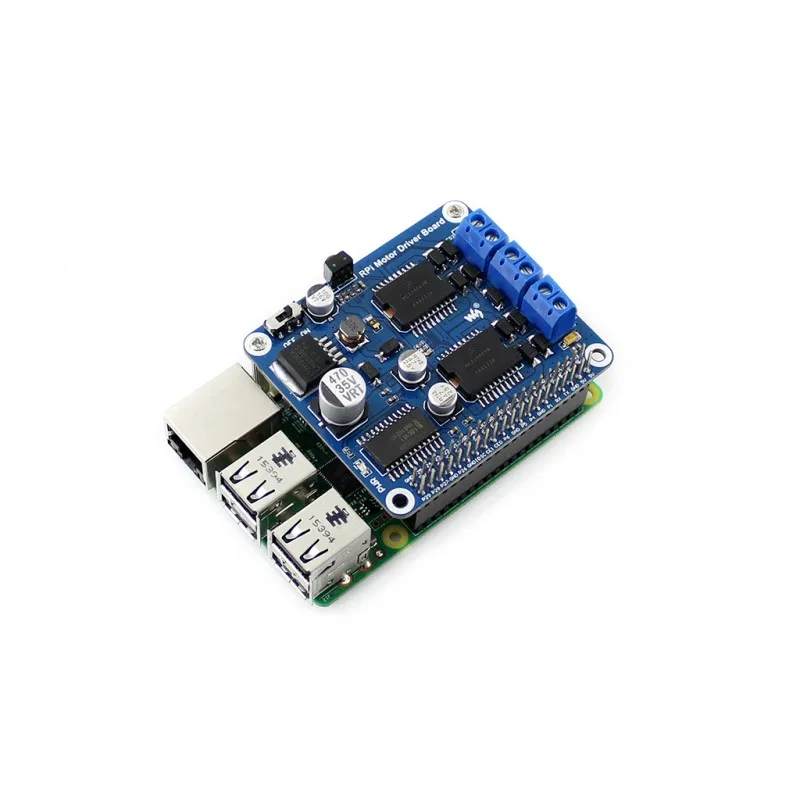

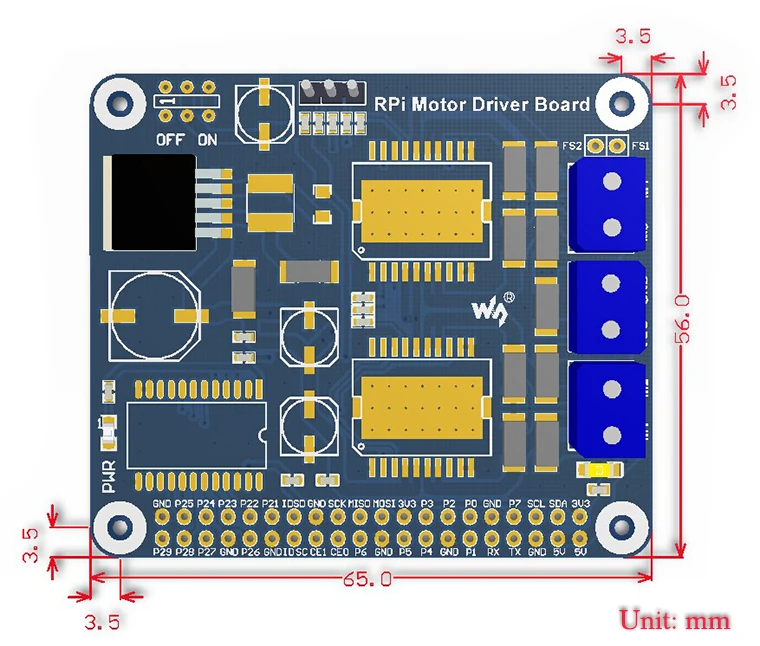

Fotos

2. Placa de Expansão Rpi Driver de Motor – tipo de Placa Demo : Braço

3. High Quality Computador e Escritório – Nome da Marca : Waveshare

4. Computador e Escritório – Número do Modelo : Rpi Motor Driver Board

5. de Passo com Suporte para Raspberry pi a + b + 2b 3b – tipo de Placa Demo : Braço

6. Wavesare-placa de Driver de Motor Raspberry pi – Nome da Marca : Waveshare

7. Cheap Quadro Demonstração – Número do Modelo : Rpi Motor Driver Board

Recursos de desenvolvimento

Wiki:

Conteúdo do pacote

1. Placa de acionamento do motor rpi x 1
2. Pacote de parafusos rpi (2 unidades) x 1
