Wavesare-monitor Lcd para Computador Tela Sensível ao Toque Resistente de Polegadas Interface Raspberry pi Hdmi Display Ips
Original price was: R$ 331,70.R$ 291,88Current price is: R$ 291,88.
DÚVIDAS?
Envie um email para:
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Número do Modelo | 4inch Hdmi LCD |
Tipo de Placa Demo | Braço |
Nome da Marca | Waveshare |
Origem | CN (origem) |
Resolution | 480*800 |
LCD Interface | Hdmi |
Touch Panel Interface | I/O |
FOR USE With | Raspberry PI Zero/zero W/zero Wh/2b/3b/3b+ |
Dimension (mm) | 99 * 58 |
Touch Panel Type | Resistive |
IPS | YES |
4 polegadas Resistive Touch Screen LCD, interface HDMI, tela IPS, projetado para Raspberry Pi
Características
-
800 × 480 alta resolução
-
Controle resistivo do toque
-
Tecnologia IPS, alta qualidade e exibição perfeita de ângulo de visão muito amplo
-
Compatível e Direct-conectar com qualquer revisão de Raspberry Pi (exceto o Pi 1 modelo B ou Pi Zero, que requer um cabo HDMI)
-
Drivers fornecidos (funciona com seu próprio Raspbian/Ubuntu diretamente)
-
Também funciona como um monitor de computador, neste caso, o painel de toque não está disponível e o cabo HDMI é necessário
-
Interface HDMI para exibição, nenhuma I/Os necessária (no entanto, o painel de toque ainda precisa de I/Os)
-
A retroiluminação pode ser desligada para reduzir o consumo energético
Foto

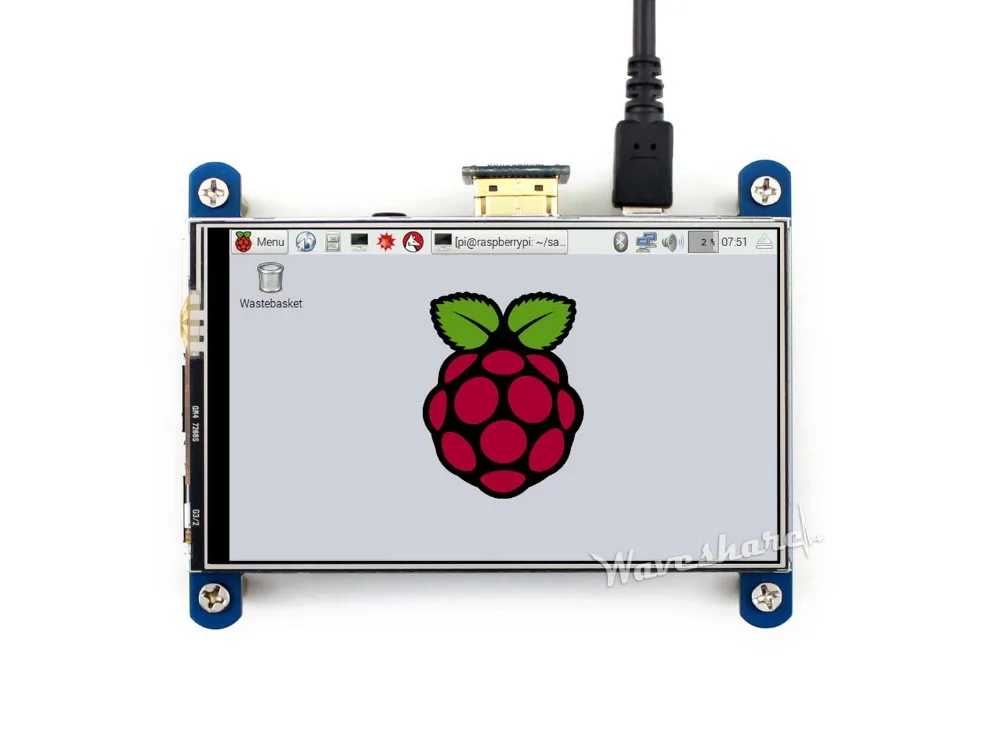

1. Cheap Quadro Demonstração

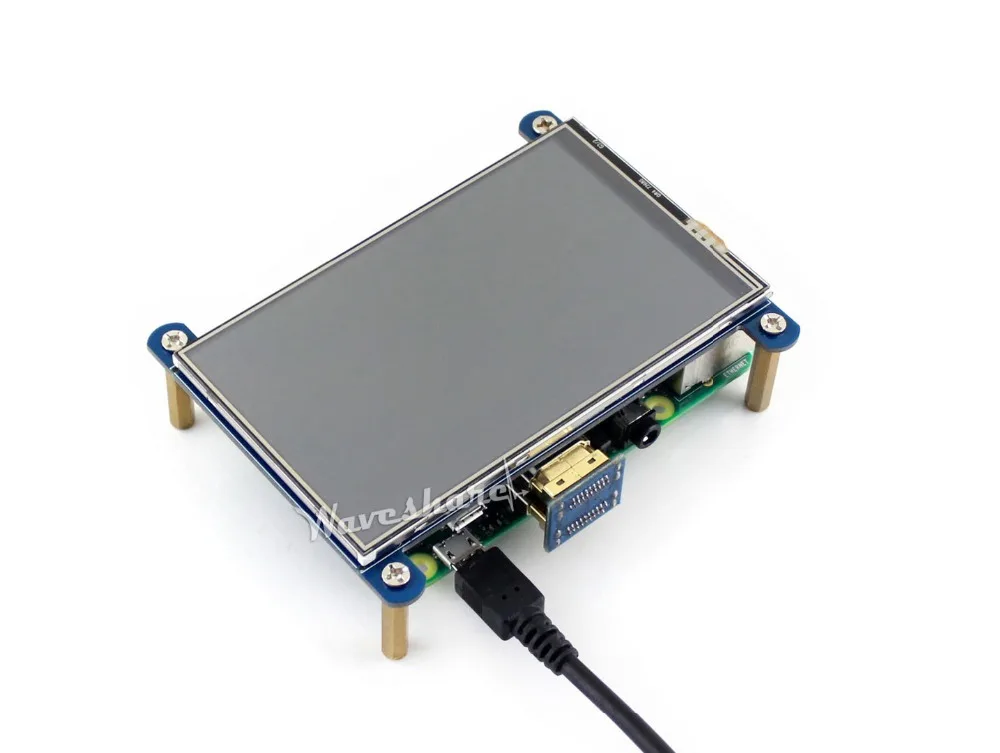

2. Quadro Demonstração

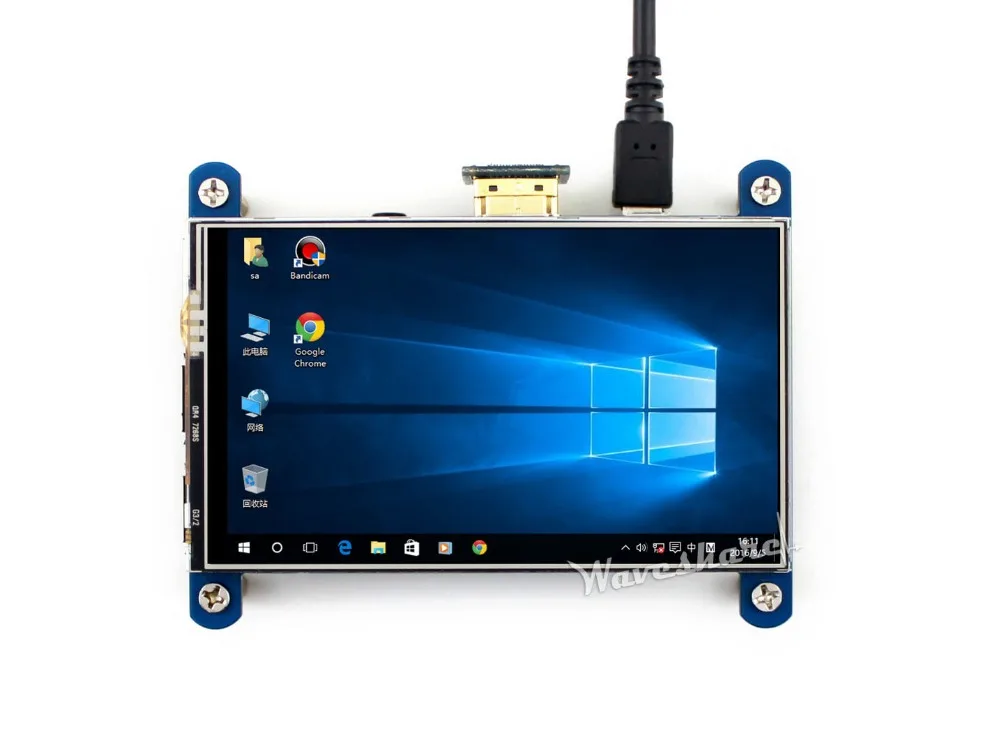

3. Wavesare-monitor Lcd para Computador Tela Sensível ao

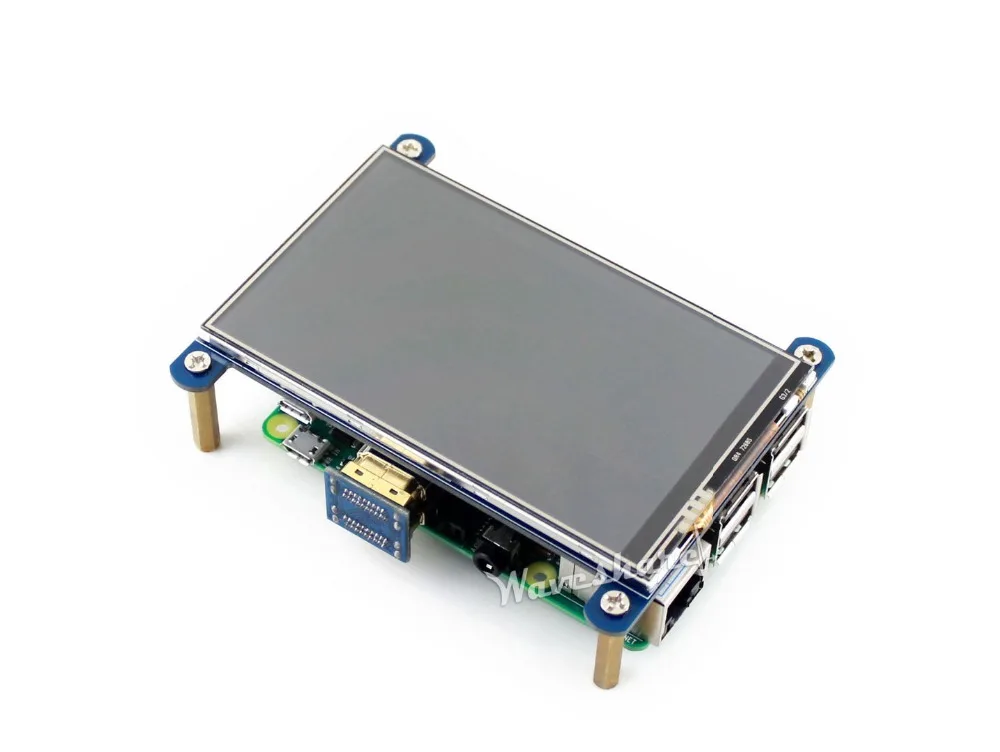

4. Cheap Quadro Demonstração

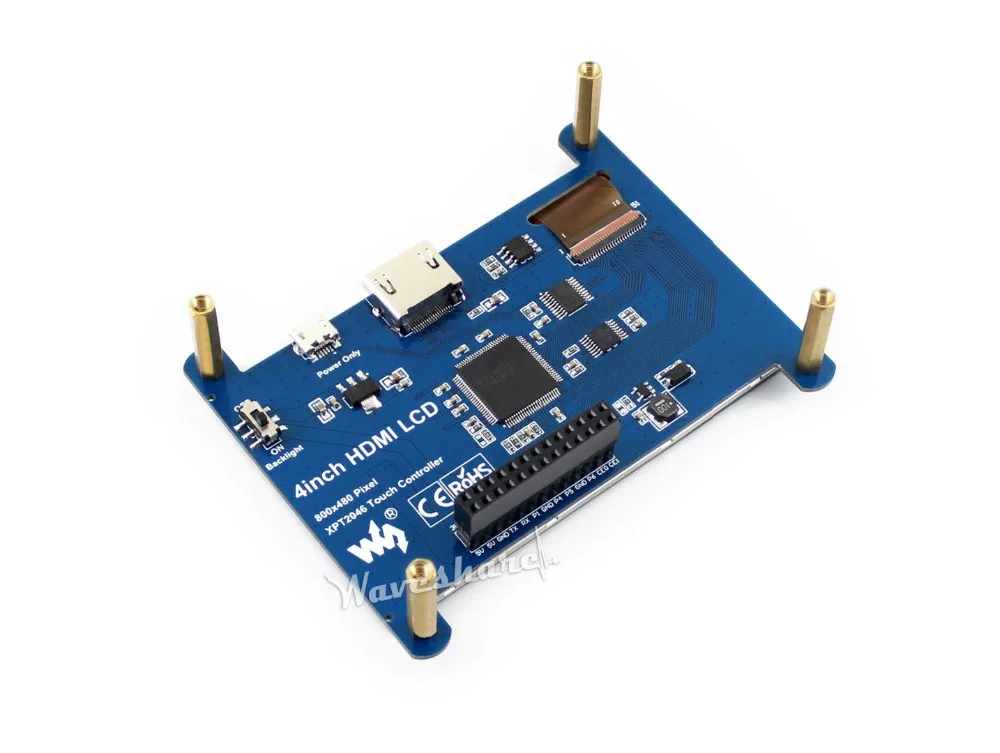

5. Quadro Demonstração

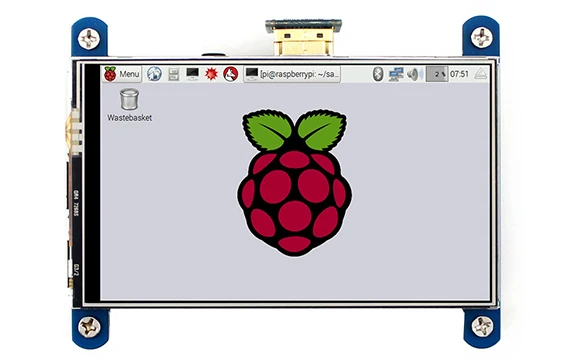

6. Wavesare-monitor Lcd para Computador Tela Sensível ao
Interface
PIN NÃO. |
SÍMBOLO |
DESCRIÇÃO |
1, 17 |
3.3V |
Poder positivo (3.3V poder entrado) |
2, 4 |
5V |
Poder positivo (5V poder entrado) |
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 |
NC |
NC |
6, 9, 14, 20, 25 |
GND |
Terra |
19 |
PT_SI |
Entrada de dados SPI do Touch Panel |
21 |
TP_SO |
Saída de dados SPI do Touch Panel |
22 |
TP_IRQ |
Interrupção do painel táctil, nível baixo quando o painel táctil detectar tocar |
23 |
TP_SCK |
SPI relógio de Touch Panel |
26 |
TP_CS |
Touch Panel chip seleção, baixo ativo |
Dimensão externa

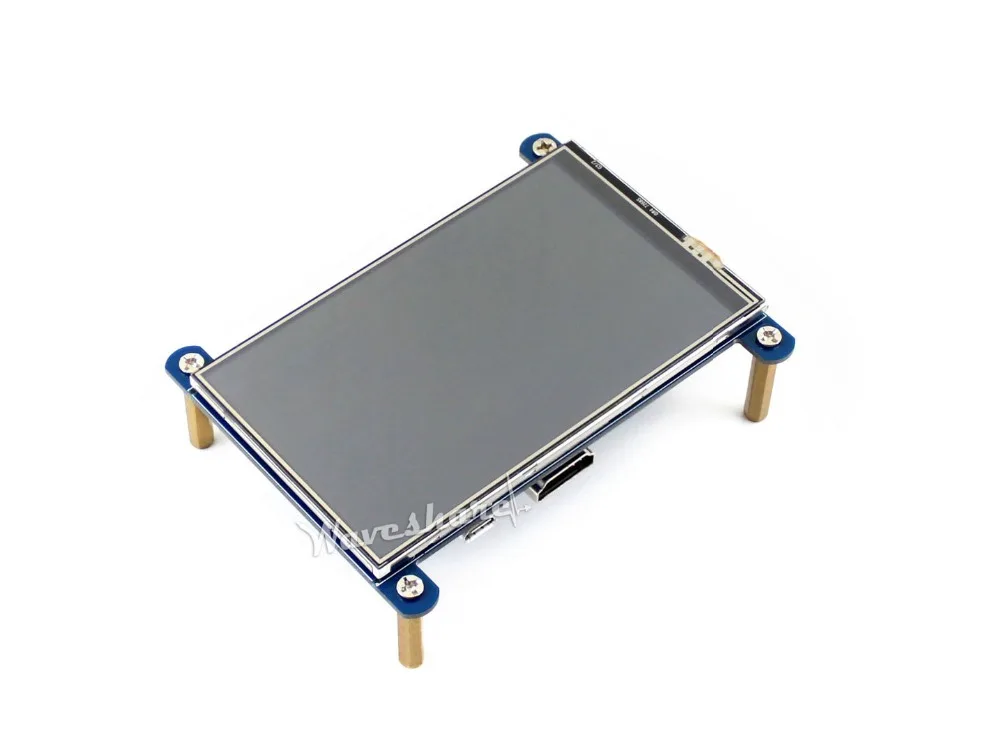

7. Cheap Quadro Demonstração
Recursos Desenvolvimento
Wiki:
FAQ
Por que o LCD não funciona com o meu Raspbian Para usar o LCD com a imagem oficial do Raspberry Pi, o driver deve ser instalado primeiro. Por favor, consulte o manual do usuário.
No entanto, para o primeiro teste, você pode querer usar nossa imagem fornecida diretamente. Por que o LCD ainda não funciona com a imagem fornecida pelo Waveshare Verifique se a conexão do hardware está correta e se conecta bem.
Verifique se a imagem no cartão TF está queimada corretamente.
O PWR continuará e o ACT continuará piscando quando o Raspberry Pi for iniciado com sucesso, no caso de ambos os dois LEDs continuarem acesos, É possível que a imagem foi queimada incorretamente OU o cartão TF estava em mau contato. Qual fonte de alimentação devo usar Recomenda-se usar um adaptador de energia 5V/2A para o Raspberry Pi além da conexão USB, caso contrário, o Pi pode não conseguir iniciar porque a porta USB do PC pode não ter energia suficiente.
Para LCDs de tamanho grande, digamos, diagonal de 10 polegadas ou mais, outro adaptador de energia autônomo também é necessário para fornecer energia ao LCD.
Para mais informações, por favor verifique a página wiki.
Conteúdo do pacote
Peso:0,09 quilogramas
-
4 polegadas HDMI LCD x1
-
Conector HDMI x1
-
HDMI para conector micro HDMI x1
-
Toque caneta x1
-
RPi parafusos pack (4pcs) x1
8. Quadro Demonstração
9. Wavesare-monitor Lcd para Computador Tela Sensível ao
Guia Seleção
NÚMERO DE PARTE |
RESOLUÇÃO |
INTERFACE DE EXIBIÇÃO |
PARA USO COM |
DIMENSÃO (MM) |
TOUCH PAINEL TIPO |
COBERTURA DE VIDRO TONGADA |
TECNOLOGIA DE EXIBIÇÃO. |
SOM |
CONSOLAS DE JOGO POPULARES |
COMO VOCÊ SINTA |
Displays GPIO |
||||||||||
320×240 |
SPI |
Pi |
Pi 3B + |
Resistiva |
× |
TFT |
× |
× |
?? |
|
320×240 |
SPI de alta velocidade |
Pi |
Pi 3B + |
Resistiva |
× |
TFT |
× |
× |
?? |
|
480×320 |
SPI |
Pi |
Pi 3B + |
Resistiva |
× |
IPS |
× |
× |
??? |
|
480×320 |
SPI de alta velocidade |
Pi |
Pi 3B + |
Resistiva |
× |
TFT |
× |
× |
??? |
|
480×320 |
SPI de alta velocidade |
Pi |
96 × 61 |
Resistiva |
× |
TFT |
× |
× |
??? |
|
Displays HDMI/Tipo C |
||||||||||
480×320 |
HDMI |
Pi |
Pi 3B + |
Resistiva |
× |
IPS |
v |
v |
???? |
|
480×800 |
HDMI |
Pi |
99 × 58 |
Resistiva |
× |
IPS |
v |
× |
???? |
|
800×480 |
HDMI |
Não só Pi |
106 × 68 |
Capacitiva |
× |
IPS |
v |
v |
????? |
|
800×480 |
HDMI |
Pi |
121 × 78 |
Resistiva |
× |
TFT |
× |
× |
???? |
|
800×480 |
HDMI |
Não só Pi |
121 × 76 |
Resistiva |
× |
TFT |
× |
× |
????? |
|
800×480 |
HDMI |
Não só Pi |
121 × 76 |
Resistiva |
× |
TFT |
v |
v |
????? |
|
800×480 |
HDMI |
Não só Pi |
121 × 76 |
Capacitiva |
v |
TFT |
v |
v |
????? |
|
1080×1920 |
HDMI |
Não só Pi |
140 × 75 |
Capacitiva |
v |
AMOLED |
v |
× |
????? |
|
1024×600 |
HDMI |
Pi |
165 × 107 |
Resistiva |
× |
IPS |
× |
× |
???? |
|
800×480 |
HDMI |
Não só Pi |
165 × 107 |
Capacitiva |
× |
TFT |
× |
× |
????? |
|
1024×600 |
HDMI |
Não só Pi |
165 × 107 |
Capacitiva |
× |
IPS |
× |
× |
????? |
|
1024×600 |
HDMI |
Não só Pi |
165 × 107 |
Capacitiva |
? |
IPS |
v |
v |
????? |
|
1024×600 |
HDMI |
Pi |
235 × 144 |
Resistiva |
× |
TFT |
× |
× |
???? |
|
1280×800 |
HDMI |
Não só Pi |
274 × 187 |
Capacitiva |
v |
IPS |
× |
× |
????? |
|
1024×600 |
HDMI |
Não só Pi |
257 × 162 |
Capacitiva |
× |
TFT |
v |
× |
????? |
|
1920×1080 |
HDMI |
Não só Pi |
285 × 182 |
Capacitiva |
v |
IPS |
v |
v |
????? |
|
1920×1080 |
HDMI |
Não só Pi |
330 × 208 |
Capacitiva |
v |
IPS |
v |
v |
????? |
|
1920×1080 |
HDMI |
Não só Pi |
387 × 232 |
Capacitiva |
v |
IPS |
v |
v |
????? |
|
1920×1080 |
HDMI/Tipo C |
Não só Pi |
373 × 238 |
Capacitiva |
v |
IPS |
v |
v |
????? |
Nota:
Pi 3B + significa Raspberry Pi 3 Modelo B +
Se o LCD se destina a reproduzir vídeos, escolha aquele com interface de exibição HDMI para uma melhor experiência.
? O Características tampa do vidro temperado, quando Usa uma cobertura normal
