Uart ao Módulo de Transmissão Transparente da Porta Serial do Conversor dos Ethernet 2-ch
Original price was: R$ 105,78.R$ 52,89Current price is: R$ 52,89.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo de Placa Demo | Braço |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |

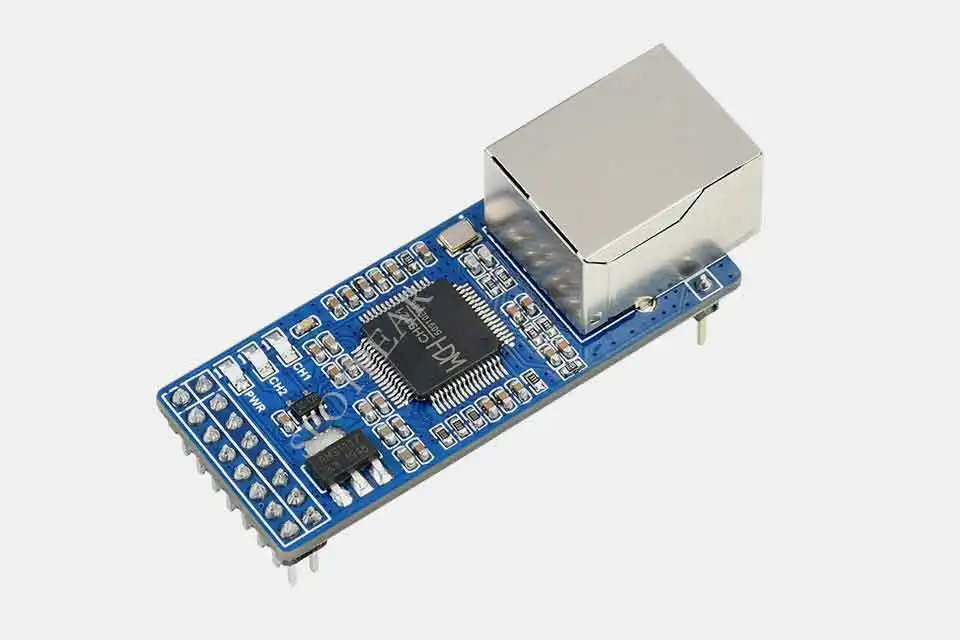

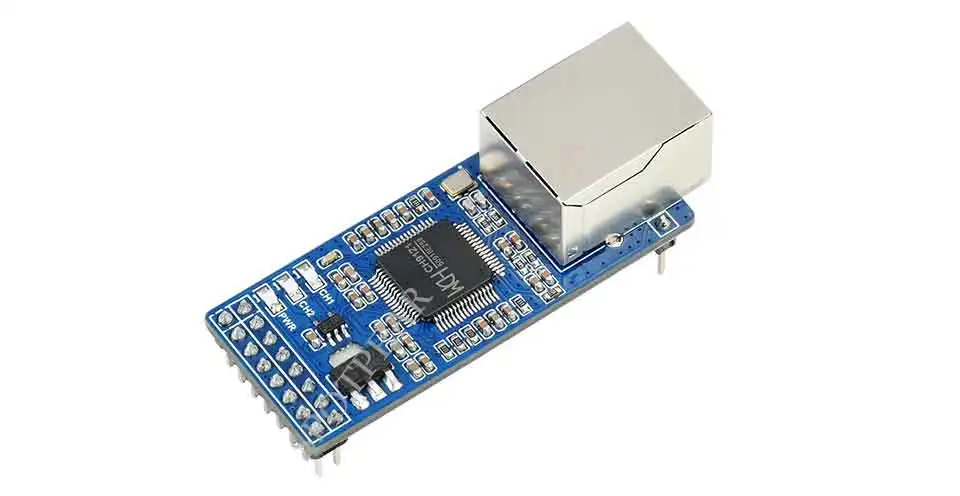

1. 2-ch Uart ao Módulo de Transmissão Transparente
O 2-CH UART PARA ETHFornece uma maneira fácil de se comunicar entre UART TTL e RJ45 Ethernet, permitindo a transmissão de dados transparente bidirecional. É fácil de usar, juntamente com recursos como taxa de dados rápida, baixo consumo de energia, alta estabilidade, atende a aplicativos como segurança e proteção, IoT e assim por diante.
-
Camadas Ethernet MAC e PHY incorporadas
-
Transmissão de dados transparente bi-direction entre UART e Ethernet
-
10/100M, interface Ethernet de negociação automática full-duplex/half-duplex, compatível com 802.3
-
Auto-MDI/MDIX, detecte e alterne o tipo do cabo automaticamente
-
Suporta acesso a domínio IP e DNS obtido automaticamente por DHCP
-
Configuração do parâmetro de rede como modo operacional do chip, porta, IP, via software host ou comando UART
-
Quatro modos operacionais: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
-
2-CH UART operação simultânea, transmissão independente transparente para cada canal
-
Full-duplex ou half-duplex UART comunicação, suporta RS485 RX/TX auto switch
-
Suporta software porta serial virtual (fornecido)
-
Apoio mecanismo KEEPALIVE
-
Vem com recursos de desenvolvimento e manual (exemplos para Pico/Raspberry Pi/Arduino/STM32)
|
TENSÃO OPERACIONAL |
3,3 V/5V |
ACTUAL DE FUNCIONAMENTO |
140mA |
|
MODO DE OPERAÇÃO |
TCP/UDP |
BAUDRATO UART |
300bps ~ 921,6 kbps |
|
NÍVEL UART TTL |
3.3V / 5V compatível |
TEMPERATURA DE ARMAZENAMENTO |
-55? ~ 125? |
|
Temperatura operacional |
-40? ~ 85? |
DIMENSÕES |

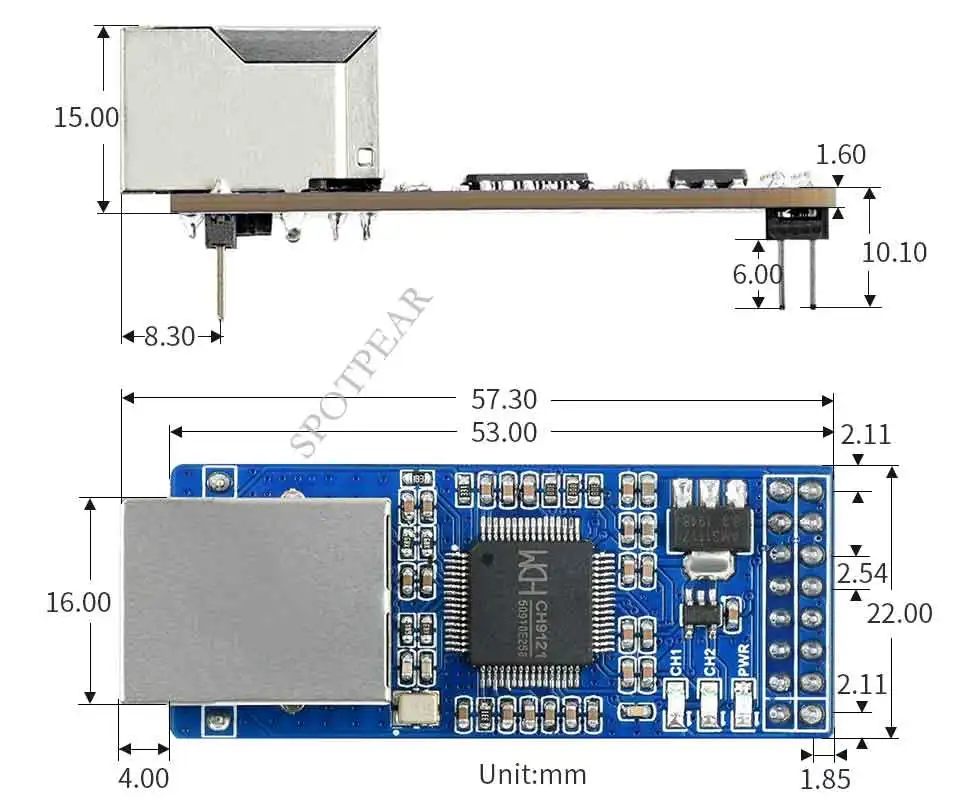

53,00 × 22,00 milímetros |
Suporta Host Boards Incluindo Raspberry Pi/Arduino/STM32. ..
2. Placas de Desenvolvimento

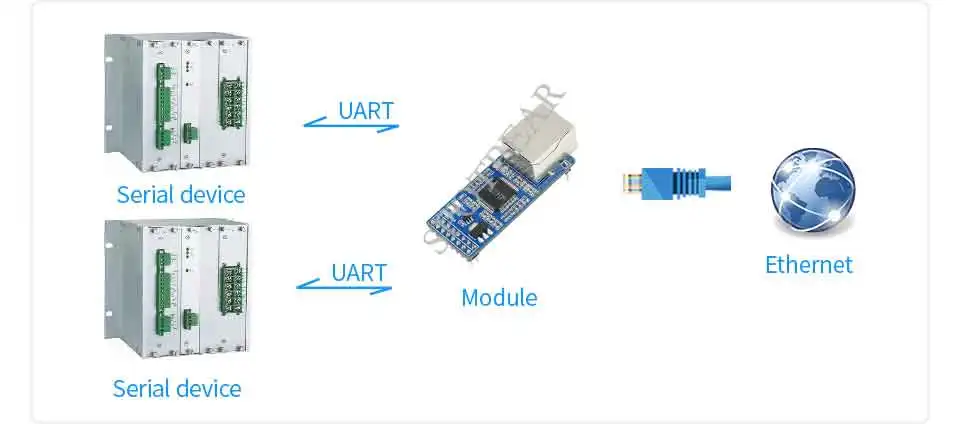

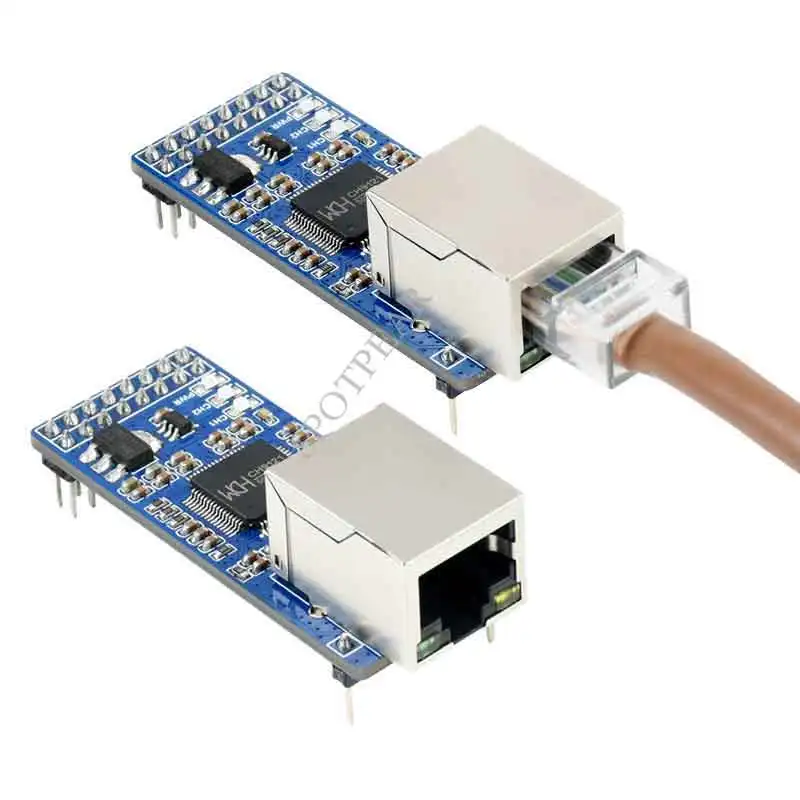

Bi-Direction transmissão transparente entre UART TTL e Wired Ethernet

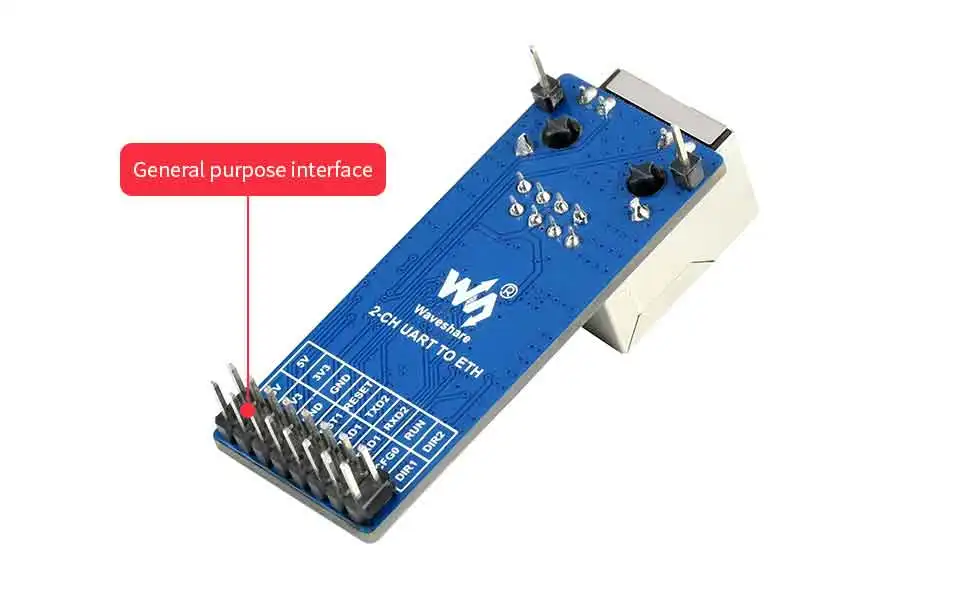

3. Quadro Demonstração
4. 2-ch Uart ao Módulo de Transmissão Transparente

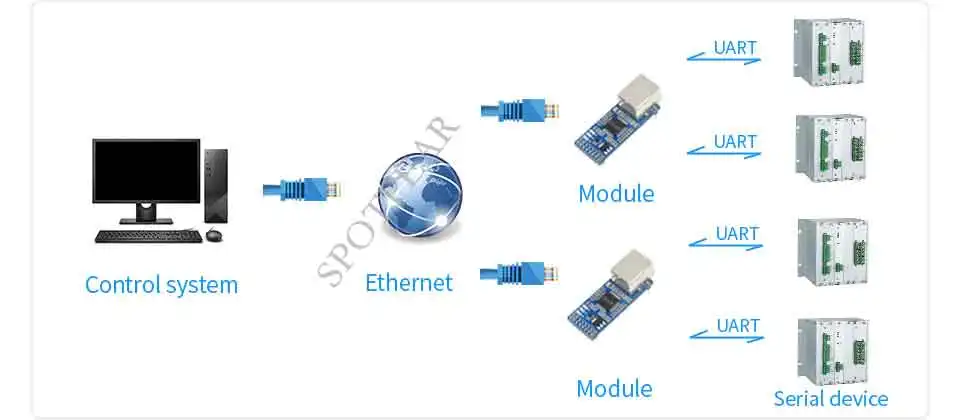

Gerencie Dispositivos Multi Serial Client Remotamente Via Um Servidor Web
5. Placas de Desenvolvimento
Gerencie o Servidor Serial Remotamente Via Multi Clientes Web
6. Quadro Demonstração

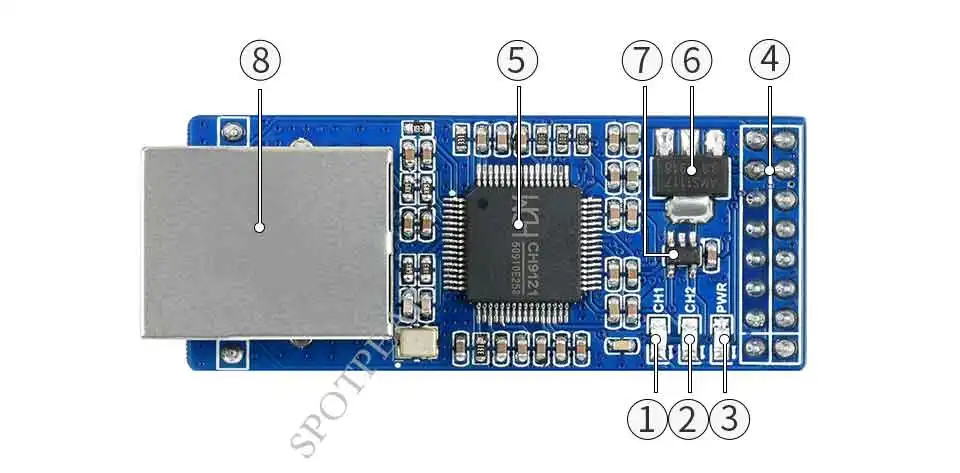

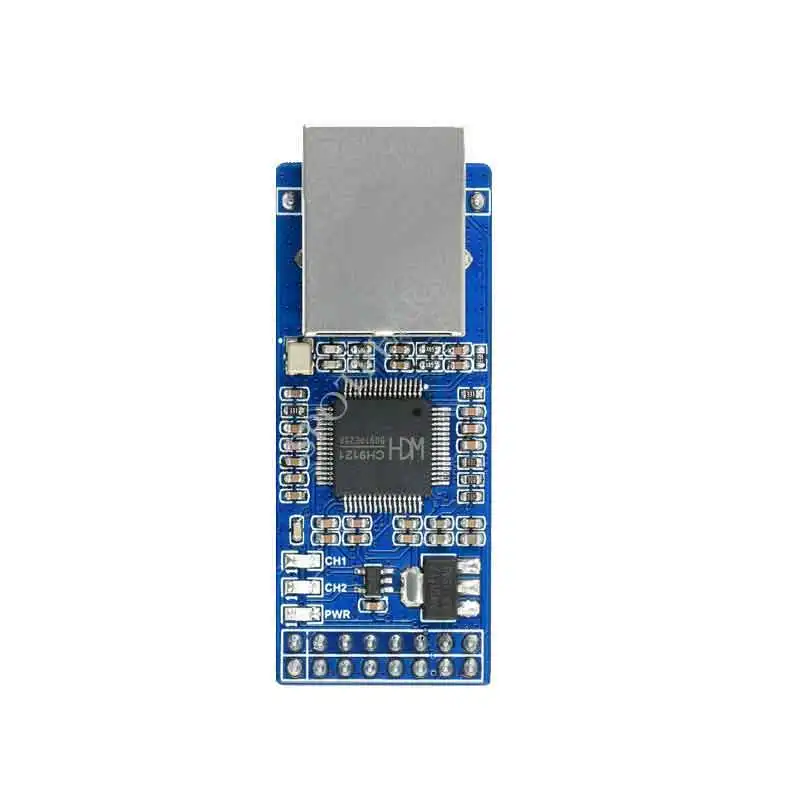

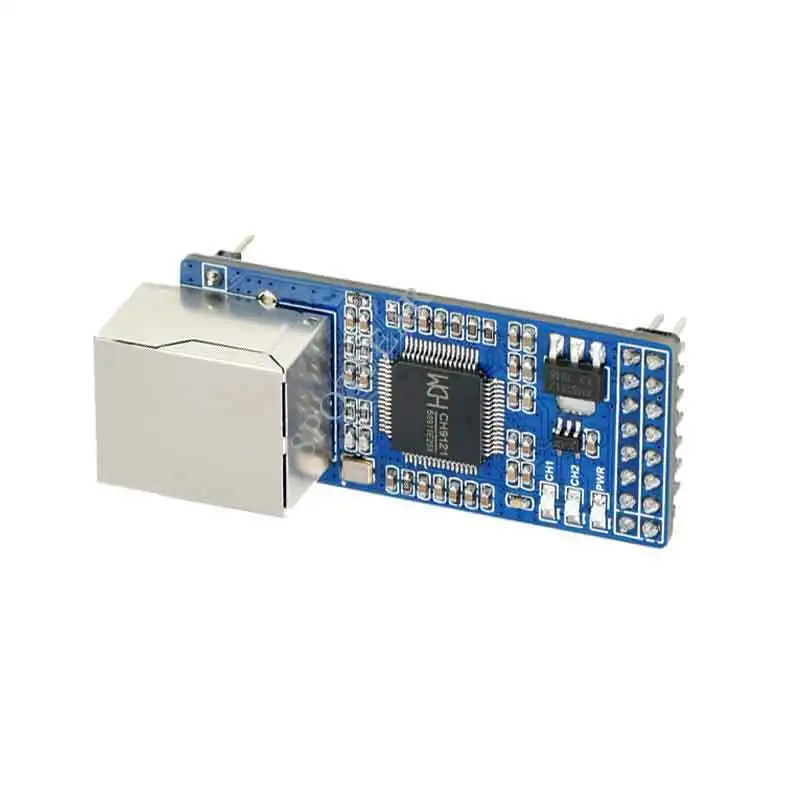

O que há a bordo
7. 2-ch Uart ao Módulo de Transmissão Transparente
-
UART 1 conexão status indicador
-
UART 2 conexão status indicador
-
Indicador do poder
-
Pinos controle CH9121
-
CH9121 motorista
-
AMS1117-3.3V alimentação IC
-
RT9193-18GB alimentação IC
-
Porta Ethernet

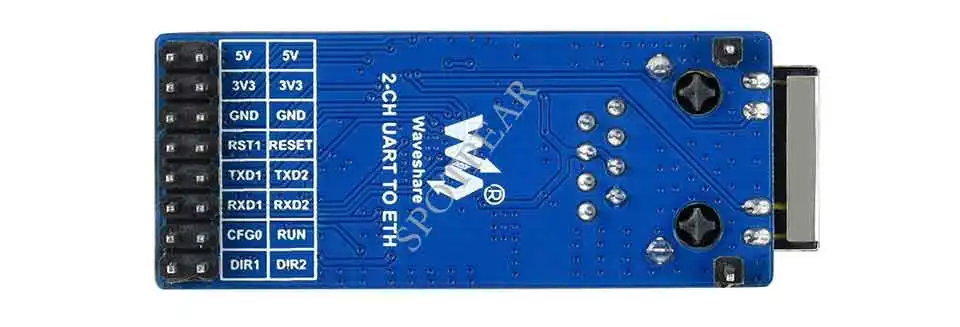

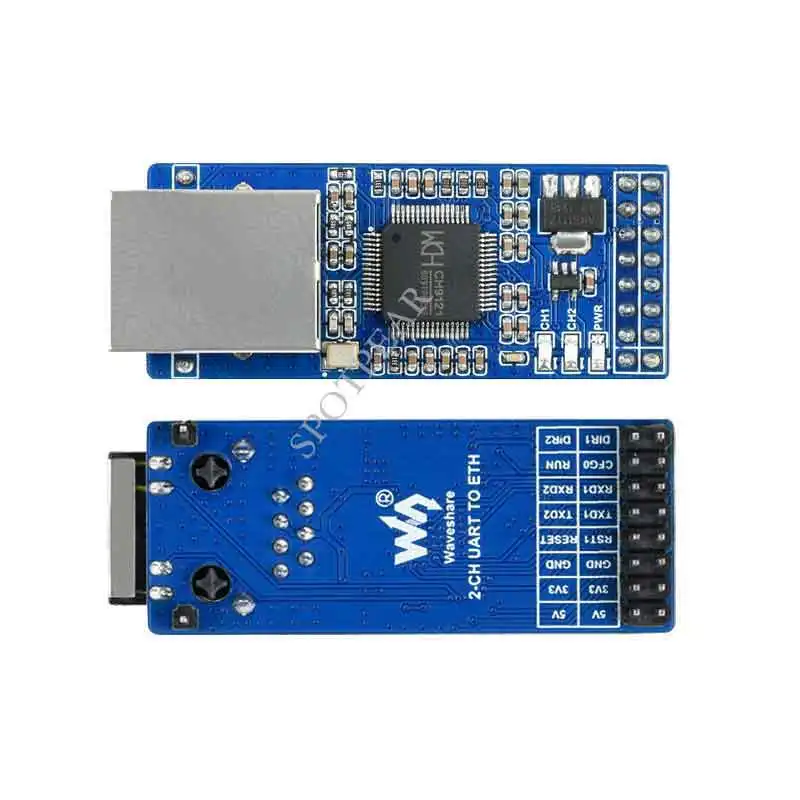

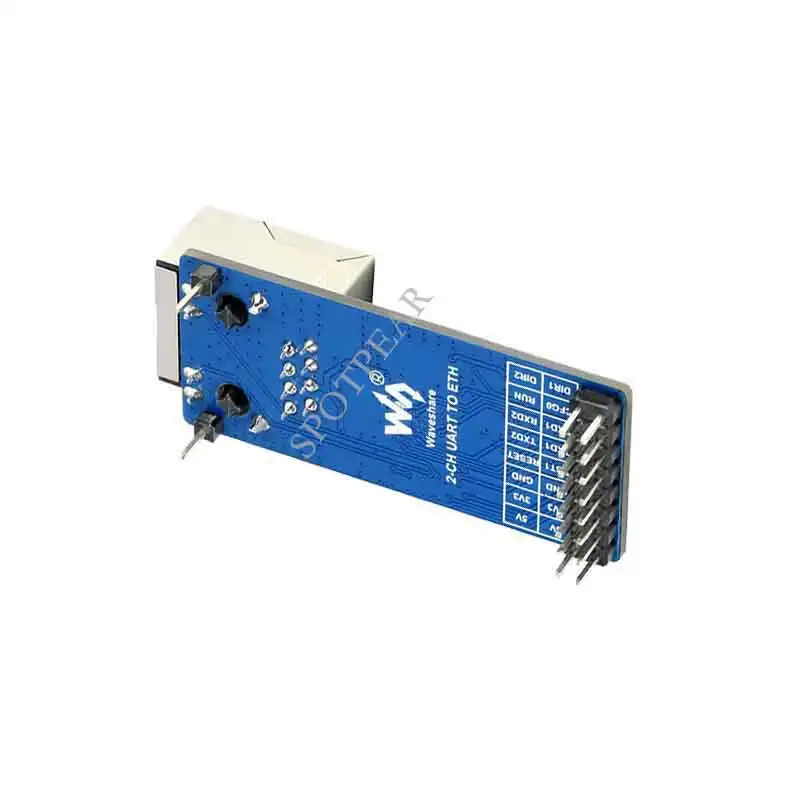

Definição Pinout
8. Placas de Desenvolvimento
|
5V / 3V3 |
O poder positivo, usa algum pino dos pinos 5V/3.3V para a fonte de alimentação |
|
GND |
Chão |
|
RST1 |
Entrada externa do reset, baixo ativo |
|
RESET |
Restaurar a configuração de fábrica, detectado quando chip poweron, baixo ativo |
|
TXD1 |
Saída assíncrona de dados UART 1 (ativada por padrão) |
|
TXD2 |
Saída assíncrona dados UART 2 (Desativado por padrão) |
|
RXD1 |
Entrada de dados assíncrona UART 1 (ativada por padrão) |
|
RXD2 |
Entrada assíncrona dados UART 2 (Desativado por padrão) |
|
GCF0 |
Modo de configuração UART, baixo nível para inserir configuração, alto nível para sair configuração |
|
CORRIDA |
Status operacional indicando o pino |
|
DIR1 |
UART 1 Interruptor RS485 RX/TX (ligado ao controlador RS485 externo) |
|
DIR2 |
Interruptor UART 2 RS485 RX/TX (conectado ao controlador RS485 externo) |
9. Quadro Demonstração
-
2-CH UART PARA ETH x1
10. 2-ch Uart ao Módulo de Transmissão Transparente
