Transimpedance iv Módulo Amplificador de Alta Velocidade Apd Pin de Alta Velocidade Fotodetecção Cia Conversão iv Opa855

Lista do transporte

OPA855 transimpedance amplificador módulo transporte lista
Módulo físico + diagrama esquemático PDF + suporte técnico pós-venda + embalagem eletrostática saco + espuma à prova de choque
Dicas:
(1) A interface do módulo de nossa loja é clara e o desempenho é estável. Por favor, use o diagrama esquemático fornecido por nossa loja para fazer a verificação funcional sob as condições experimentais correspondentes.
(2) Os parâmetros básicos deste módulo estão todos na página de detalhes. O arquivo PDF de informações do módulo é fornecido e o arquivo de engenharia não é fornecido. Os compradores são aconselhados a saber, se houver problemas operacionais, entre em contato com o atendimento ao cliente.
(3) Antes de usar o módulo, leia por favor a página dos detalhes deste módulo para compreender a fonte de alimentação e as limitações do uso, para evitar dano ao módulo devido à operação imprópria.
(4) Todos os módulos em nossa garantia da loja para fornecer parâmetros, funções e imagens reais do módulo. Todos os módulos são testados e enviados.

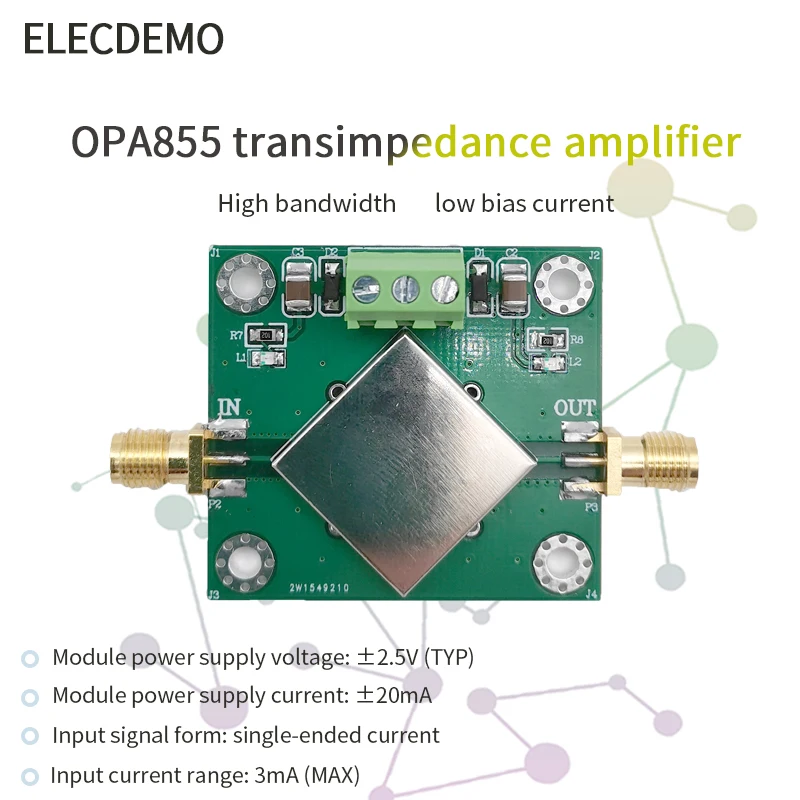

Parâmetros do módulo

Modelo do módulo: amplificador do transimpedance 0PA855
Tipo do módulo: corrente ao amplificador da tensão
Tensão de alimentação do módulo: ± 2.5V (TYP), ± 2.75V (MAX)
Corrente de alimentação do módulo: ± 20mA
Formulário do sinal da entrada: corrente único-terminada
Escala atual da entrada: 3mA (MAX) (os resistores diferentes do feedback correspondem às correntes máximas diferentes)
Resolução mínima da corrente de entrada: 0.1uA
Faixa de frequência: DC- 200MHz (grande resistência ao feedback significa menor largura de banda)
Impedância de entrada: ohm 1K
Tensão de saída: 3Vpp (MAX) (a tensão de saída está dentro da fonte de alimentação)
Saída atual: ± 5mA (MAX)
Tensão da saída do módulo: Vout =-Iin * R1
Proteção do módulo: proteção reversa do poder conexão
Peso do módulo: 16g
Especificação do módulo: 41*37*7mm (comprimento * largura * altura-tamanho do PWB)
Aquecimento do módulo: nenhum dissipador de calor (nenhuma dissipação térmica exigida para a operação normal)
Fator de aquecimento do módulo: a tensão excessiva danifica a microplaqueta ou o módulo é danificado
Temperatura de trabalho do módulo: 25C — + 75C (categoria industrial)
Características do módulo: saída positiva e negativa indicação LED poder, baixa tendência atual
Escala da aplicação: detector fotoelétrico, extremidade dianteira da aquisição dos dados, detecção fraca do sinal, etc.
Tipo da relação do módulo: SMA sinal entrada e saída, 3. soquete do cartão do poder 81-3PIM

Descrição do módulo

Descrição do módulo
O amplificador transimpedância OPA855 é um circuito de conversão IV de alta velocidade e largura de banda. O chip tem um produto de largura de banda nominal de 8GHz. É usado geralmente na conversão clara pulsada e em alguns lugares atuais fracos da detecção. A resolução de corrente mínima do módulo é 0.1uA. O módulo tem uma largura de banda analógica melhor do que 200M, compatível e adaptável à maioria dos fotodiodos PD e avalanche Hz diodos APD. O chip principal do módulo é o chip de alta largura de banda da TI OPA855. O amplificador operacional tem as características de largura de banda extremamente alta e baixa corrente polarizada. Os módulos são usados geralmente para a fotodetecção de alta velocidade, a detecção clara do pulso e a detecção fluorescente da substância, etc.

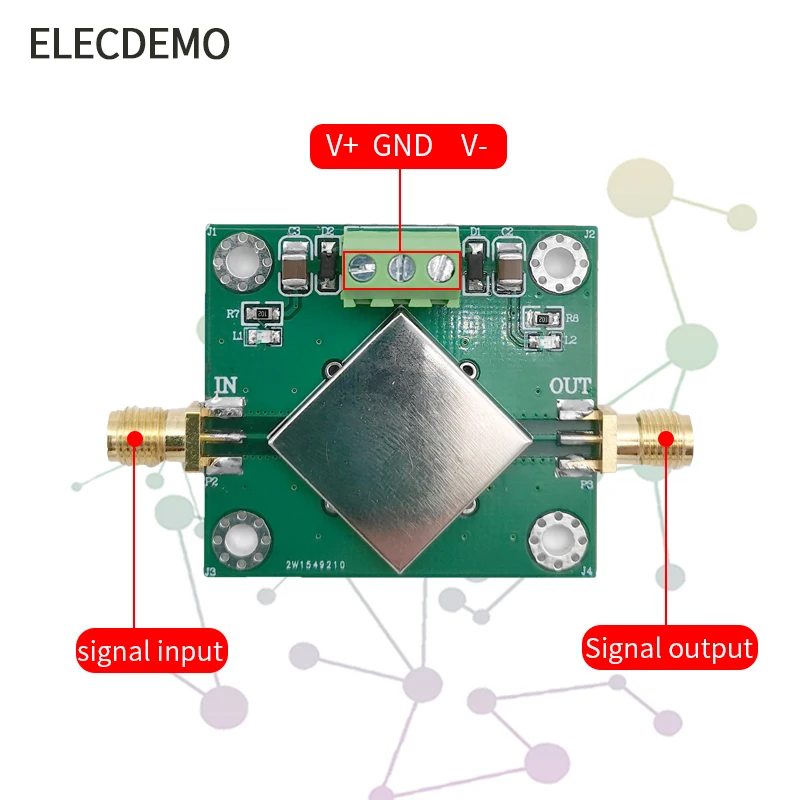

Diagrama interface

1. Placas de Desenvolvimento – tipo de Material do Visor : Resina

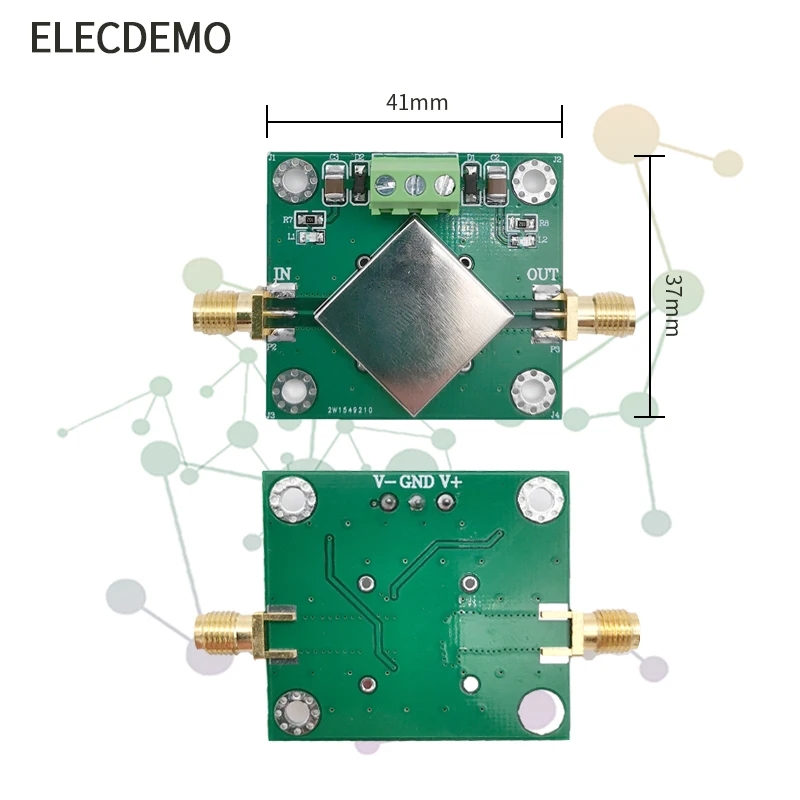

Dimensões

2. Amplificador – Formato do Estojo : Round

Precauções

Precauções
(1) A fonte de alimentação do módulo é uma fonte de alimentação dupla positiva e negativa, e a tensão não pode exceder 2.75V.
(2) Como o módulo é um dispositivo de alta precisão e um módulo de alta largura de banda, para garantir a qualidade do sinal, recomenda-se usar nossa fonte de alimentação linear de precisão.
(3) Para o sinal de saída, recomenda-se usar um bom fio para entrar e emitir sinais para garantir um bom aterramento. Você pode usar um osciloscópio ou um voltímetro para observar o efeito. Mau contato ou má qualidade fios podem causar atenuação do sinal ou ruído excessivo.
(4) Devido à largura de banda do sinal do módulo, o ruído da fonte de alimentação e os problemas da fiação podem fazer com que o módulo produza auto-excitação. Quando o módulo produz auto-excitação, uma carga de 50 ohms pode ser usada para reduzir a auto-excitação.

Gráfico do teste do módulo

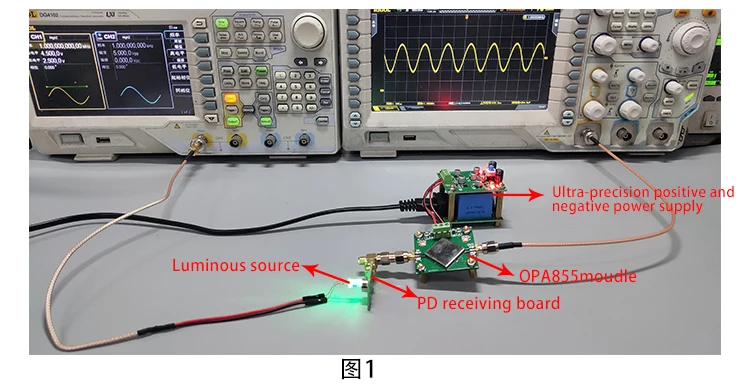

O amplificador de transimpedância OPA855 é alimentado pela nossa fonte de alimentação linear de precisão ultra baixa (± 2,5 V) para testar a conversão fotoelétrica de PD e APD respectivamente. O primeiro método do teste usa nosso paládio do fotodiodo 2CU8300 como a entrada atual do amplificador do transimpedance OPA855, como o dispositivo de recepção claro, o gerador de sinais gera um sinal de onda senoidal de 1MHz para direcionar diretamente o diodo emissor de luz para gerar um sinal luminoso alternado. Em seguida, use um fotodiodo para converter a fotocorrente em mudança em um sinal de tensão e, em seguida, o efeito de comunicação do laser pode ser alcançado. Como o módulo é fonte de alimentação positiva e negativa, a direção da fotocorrente pode ser positiva e negativa

3. Opa855 Transimpedance iv Módulo Amplificador de Alta – tipo de Matéria da Pulseira : Resina

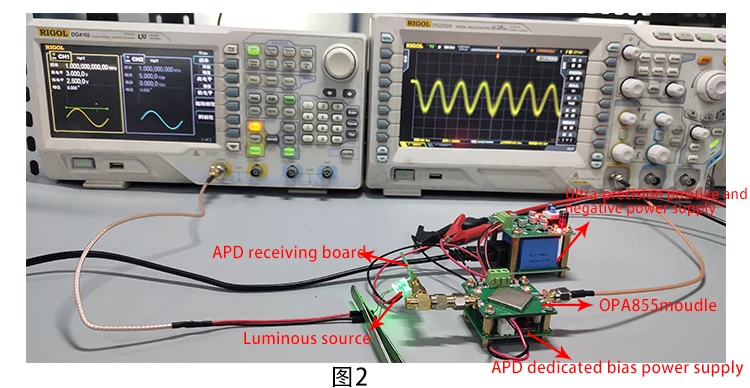

O segundo método de teste usa diodos AD500-8 avalanche de nossa loja, combinados com a fonte de alimentação especial APD para fornecer tensão de polarização APD. O gerador de sinal de função desktop gera um sinal de onda senoidal AC 1MHz e aciona diretamente o LED para gerar um sinal luminoso alternado, avalanche O diodo converte o sinal luminoso alternado em um módulo de entrada do sinal atual, e o módulo converte a fotocorrente num sinal de tensão. O efeito é como mostrado na Figura 2. Como o APD é uma unidade ativa, o ruído da tensão de condução é facilmente amplificado, de modo que a relação sinal-ruído do sinal de saída diminuirá e o ruído da forma de onda aumentará. Mas a velocidade de resposta do tubo de avalanche está além do alcance da DP comum.

4. Placas de Desenvolvimento – Largura de Banda : 27.5mm

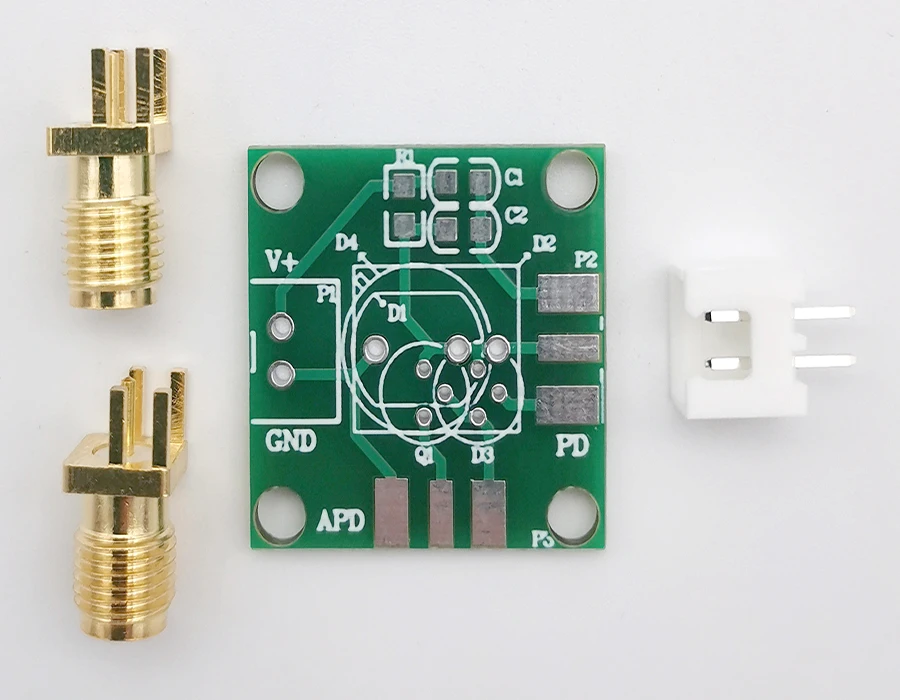

Placa adaptadora fotocélula

Aplicação do módulo: O paládio, PIN, APD, fotocélula, tubo fotoelétrico com trança, pode ser adaptado à maioria de nossa loja
Número fotocélula
Peso do módulo: 5.9g
Tamanho do módulo: 22*22mm
Posicionando o tamanho do furo: 3mm
A placa adaptadora fornece diagramas esquemáticos e arquivos PCB.
Os compradores precisam soldar sozinhos de acordo com seu próprio uso, e a entrega padrão é peças de placa vazias.

5. Amplificador – Espessura do Estojo : 17mm

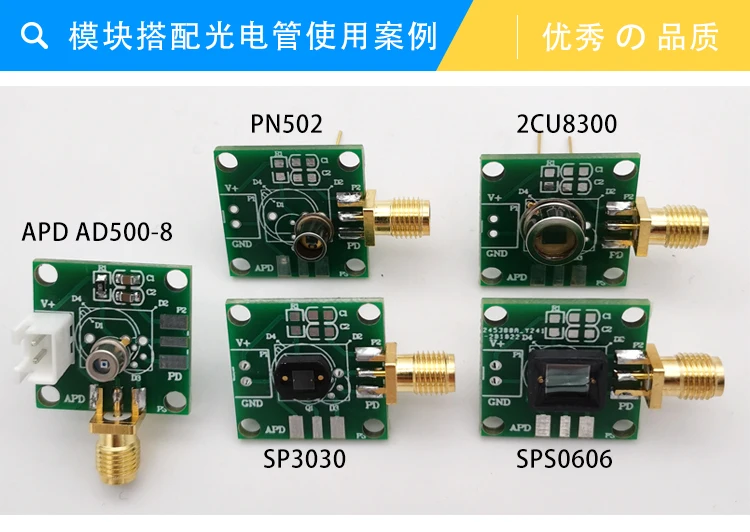

Módulo com fotocélula use case
