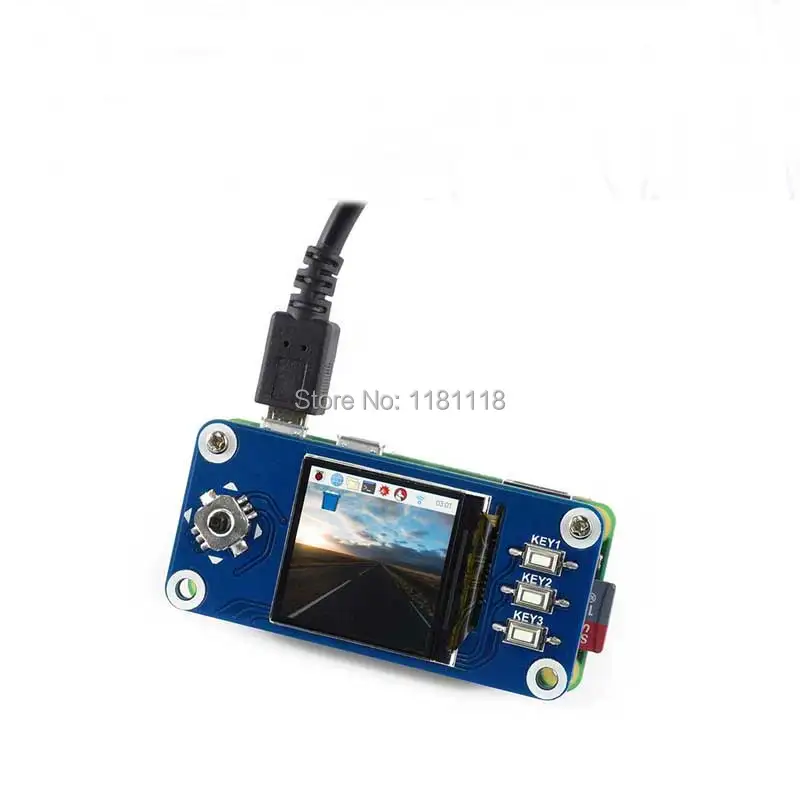

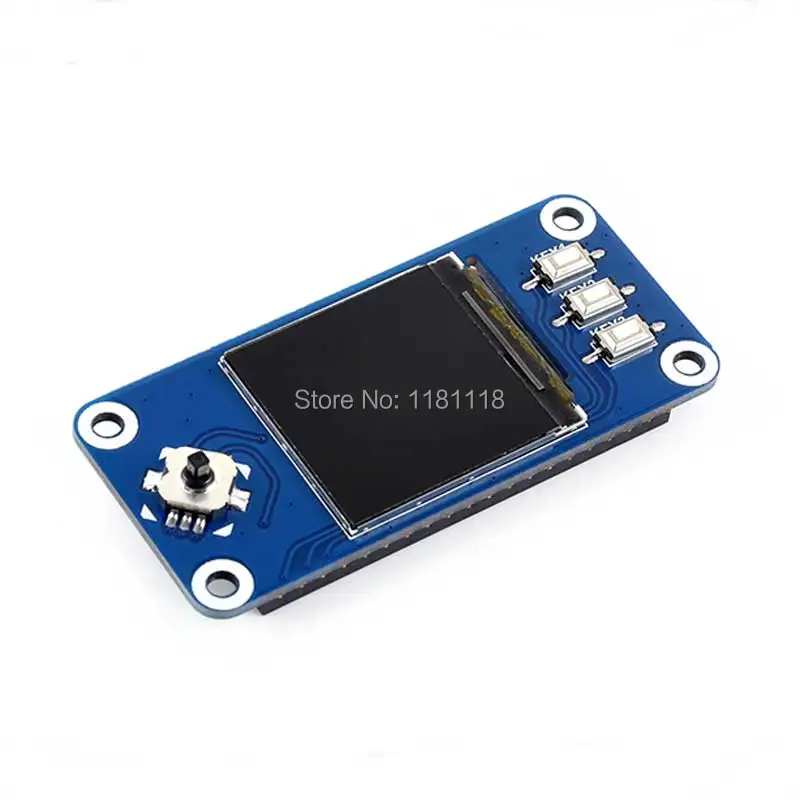

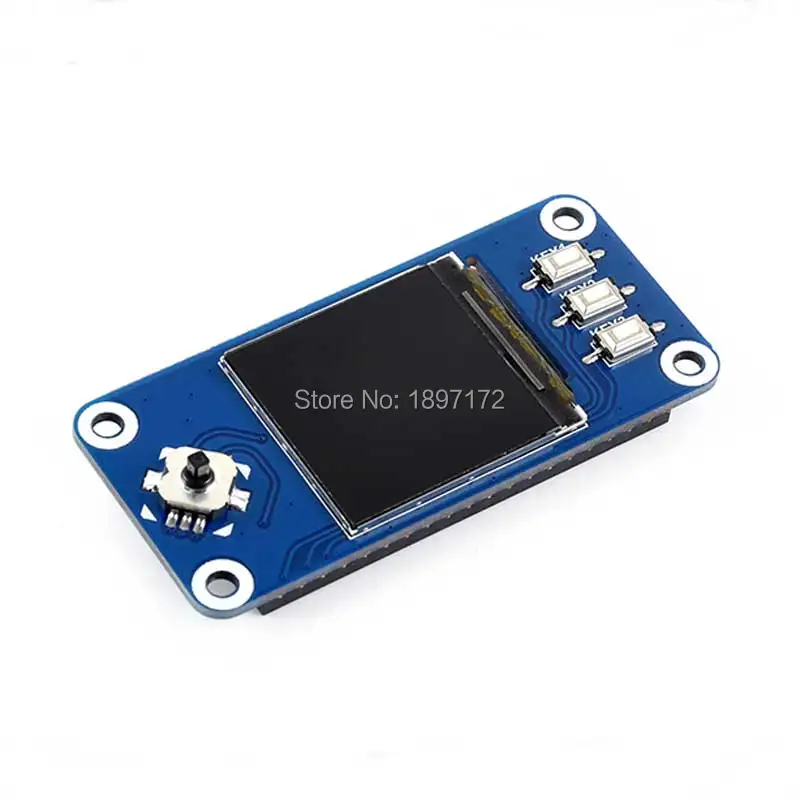

Tela Lcd Ips de 1.3 Polegadas Raspberry pi Zero w Display Pi3b Mais 4b com 240×240
R$ 104,26
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo de Placa Demo | Braço |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
?Características?
-

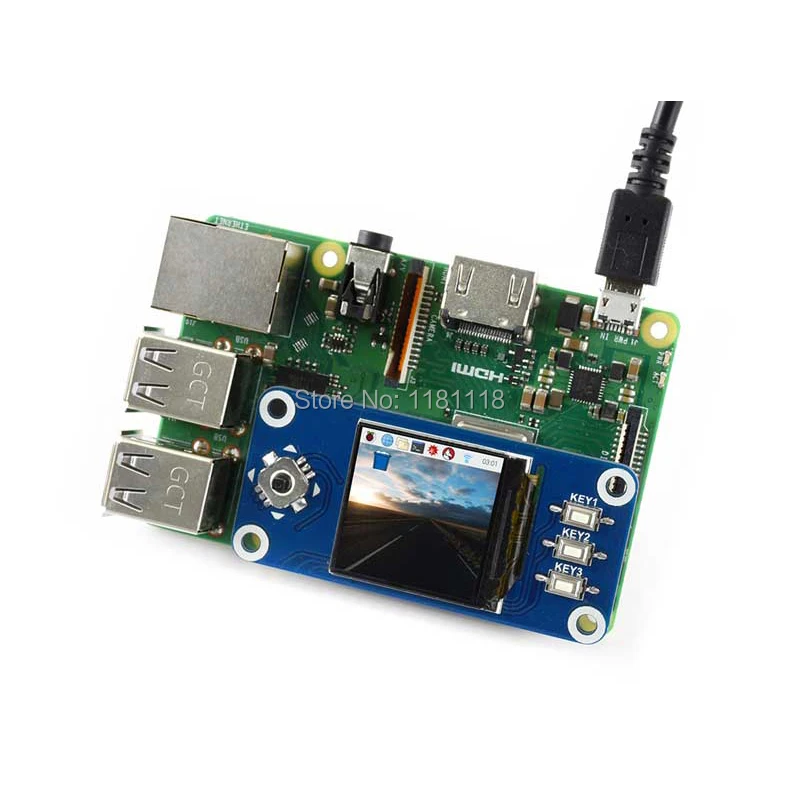

Conectividade Raspberry Pi padrão, compatível com Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +
-
Tela do IPS, ângulo de visão largo, melhor exposição
-
Alta definição em tamanho pequeno
-
1x joystick, 3x botões, prático e útil
-
Vem com recursos do desenvolvimento e manual (exemplos para Raspberry Pi/Arduino/STM32)
?Especificações?
-
Condutor: ST7789
-
Interface: SPI
-
Cor do visor: RGB, 65K cor
-
Resolução: 240×240
-
Retroiluminação: LED
-
Tensão operacional: 3.3V
?Interface?
|
SÍMBOLO |
Raspberry Pi PIN (BCM) |
DESCRIÇÃO |
|
CHEY1 |
P21 |
Botão 1/GPIO |
|
CHEY2 |
P20 |
Botão 2/GPIO |
|
CHEY3 |
P16 |
Botão 3/GPIO |
|
Joystick Up |
P6 |
Joystick Up |
|
Joystick Baixo |
P19 |
Joystick Baixo |
|
Joystick Esquerda |
P5 |
Joystick Esquerda |
|
Joystick Direito |
P26 |
Joystick Direito |
|
Joystick Imprensa |
P13 |
Joystick Imprensa |
|
SCLK |
P11/SUCLK |
Entrada do relógio SPI |
|
MOSI |
P10/MOSI |
Entrada dados SPI |
|
CC |
P25 |
Seleção de dados/comandos (alta para dados, baixa para comando) |
|
CS |
P8/CE0 |
Seleção do chip, baixa atividade |
|
RST |
P27 |
Reset, baixo ativo |
|
BL |
P24 |
Retroiluminação |
1. Placa de Demonstração e Acessórios
2. Placa de Demonstração
3. Tela Lcd Ips de 1.3 Polegadas Raspberry
4. Placa de Demonstração e Acessórios
5. Placa de Demonstração
6. Tela Lcd Ips de 1.3 Polegadas Raspberry
-

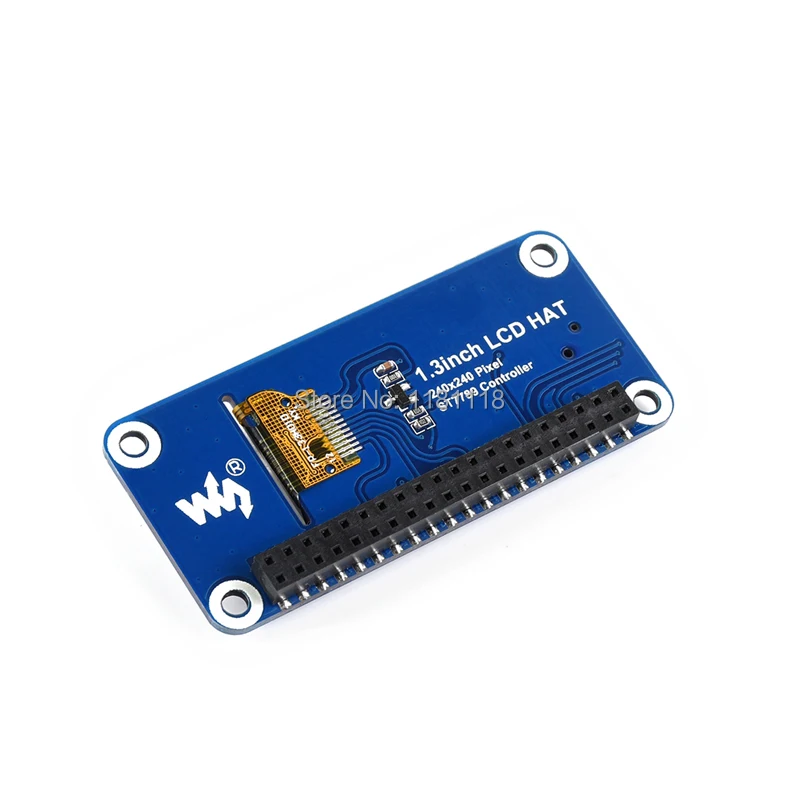

1.3 polegadas LCD HAT × 1
-
RPi parafusos pack (2pcs) x1
