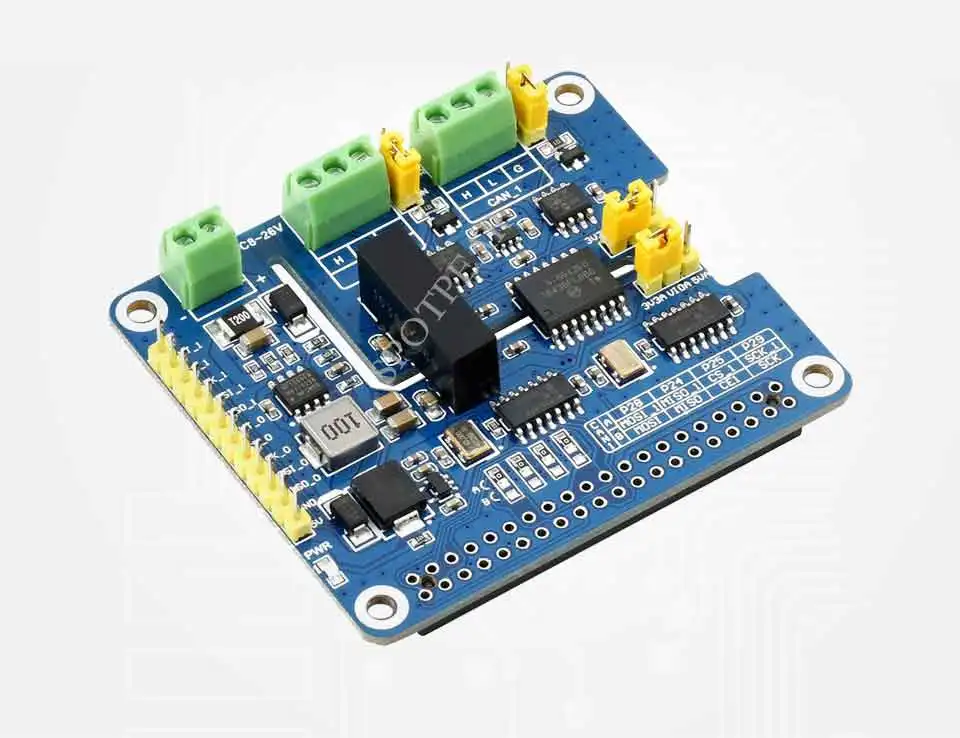

2-Channel CAN FD HAT Para Raspberry Pi

Multi proteções, alta capacidade anti-interferência, operação estável

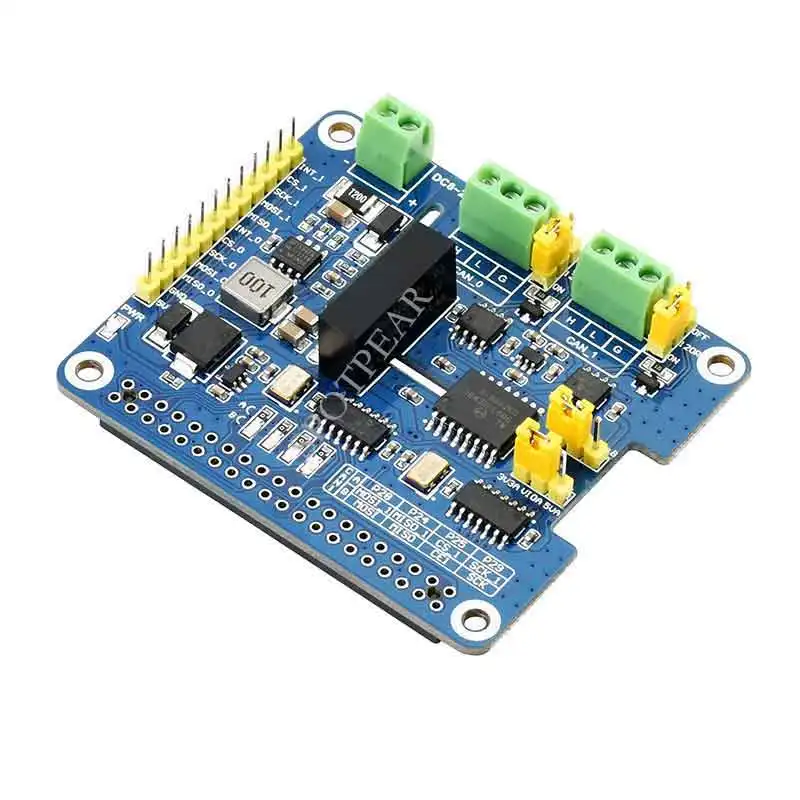

1. Raspberry pi 2-channel Isolado Pode fd Expansão

Características Num relance

O 2-CH CAN FD HATÉ uma expansão CAN bus HAT de 2 canais projetada para Raspberry Pi, suporta CAN FD (CAN com taxa de dados flexível). Ele habilitará o barramento CAN para o seu Raspberry Pi, não apenas o protocolo CAN 2.0 original, mas também a extensão CAN FD, com maior taxa de transferência de dados.

Graças aos circuitos de proteção multi onboard, incluindo 500W lightningsurge, proteção ESD, proteção contra curto-circuito e isolamento elétrico, torna a comunicação mais segura e confiável.

• Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas, Jetson Nano

• Suporta os protocolos CAN2.0 e CAN FD tradicionais

• Breakout SPI control pinos, para conexão com host control boards como STM32/Arduino

• Isolamento elétrico a bordo, tensão isolada até 5KV, operação estável, capacidade antiparasitária mais alta

• Onboard lightningproof, proteção do ESD, proteção do curto-circuito, uma comunicação mais segura

• Translator de tensão a bordo, selecione tensão operacional 3.3V/5V por jumper

• Resistor terminal 120O a bordo, configurado por jumper

• Vem com recursos de desenvolvimento manual (exemplos para Raspberry Pi/Arduino)

Especificações

PODE CONTROLADOR	MCP2518FD	PODE TRANSCEPTOR	MCP2562FD
ÓNUS DE CONTROLE	SPI	Fonte de energia	Terminal de alimentação externa OU Raspberry Pi
PARAFUSO TENSÃO DE TERMINALINPUT	CC 8 ~ 26V	TENSÃO OPERACIONAL	5V
NÍVEL LÓGICO	3,3 V/5V	DIMENSÕES	65,0 × 56,5 milímetros

O que pode fazer

Ative a capacidade isolada e estável CAN FD para o seu Raspberry Pi

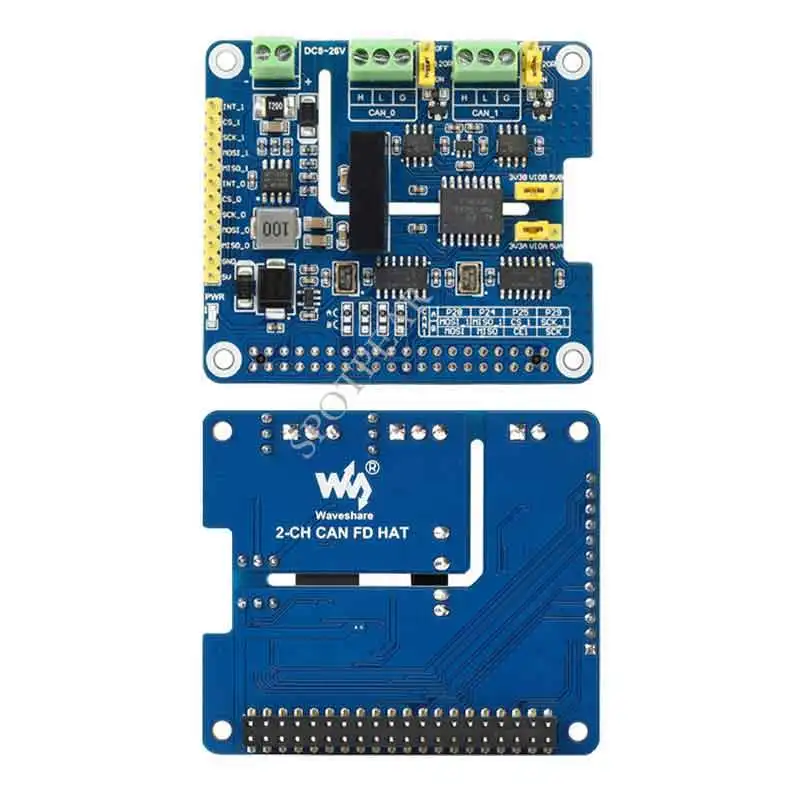

2. Cheap Quadro Demonstração

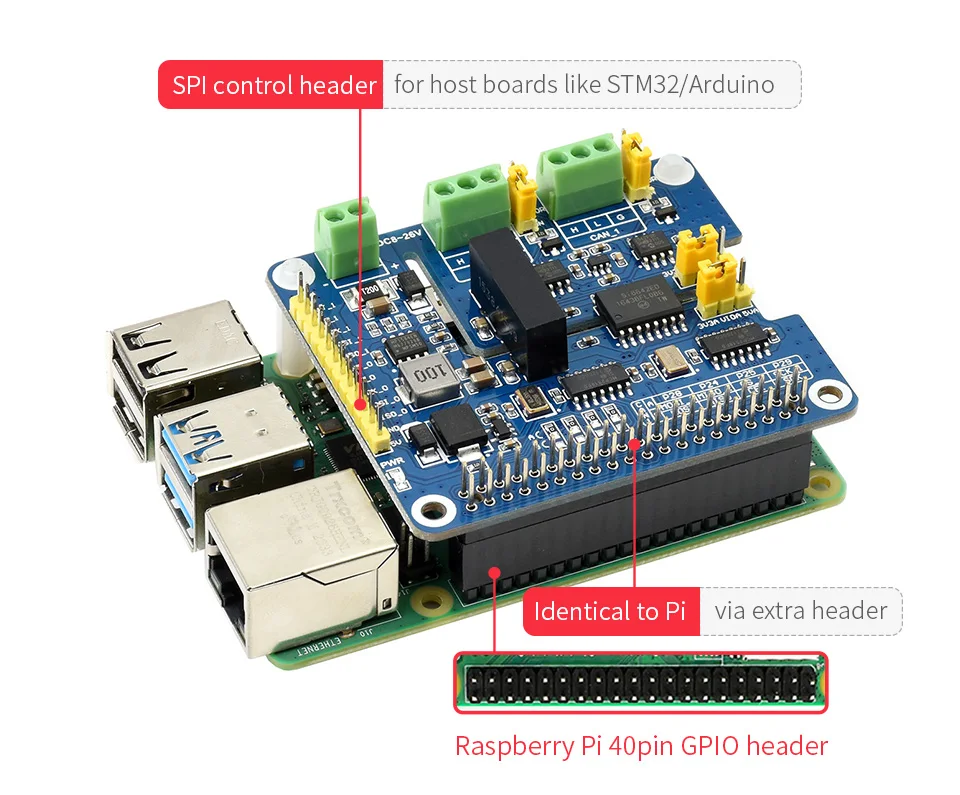

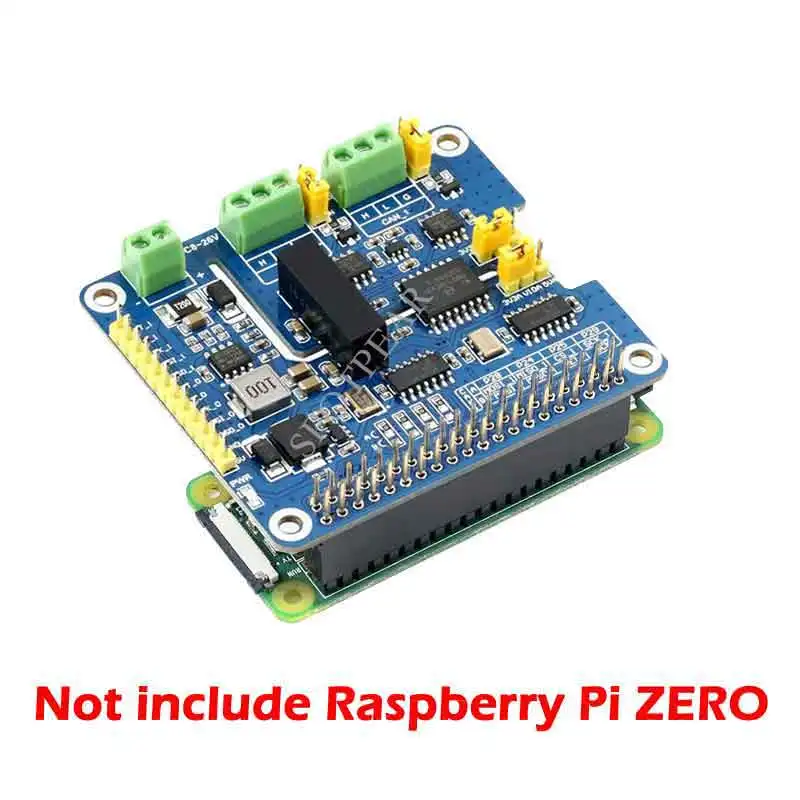

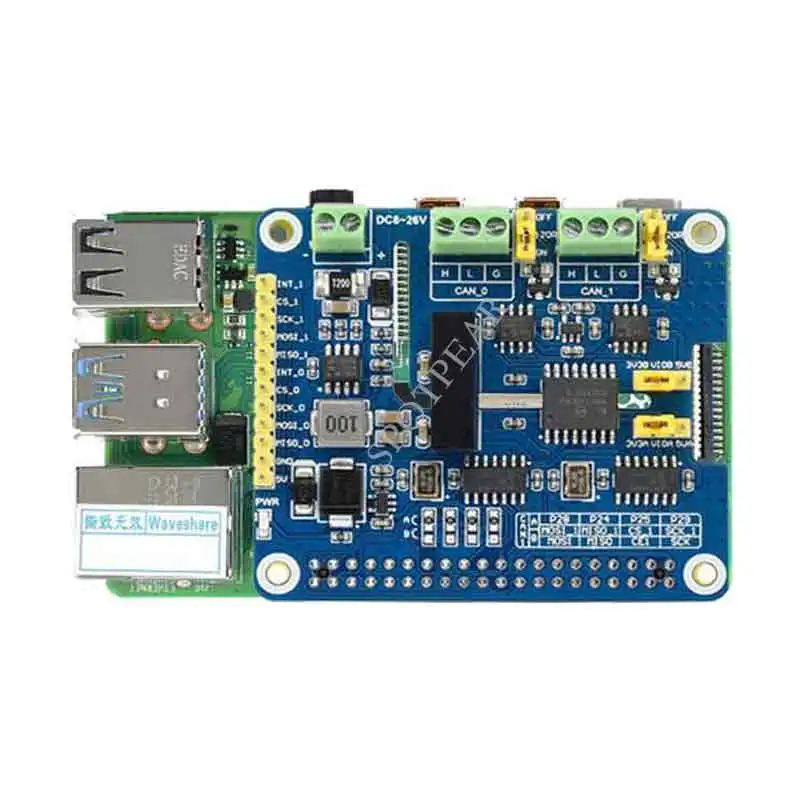

Cabeçalho padrão do pi 40PIN GPIO do framboesa, personalizado para placas da série do pi do framboesa

3. Quadro Demonstração

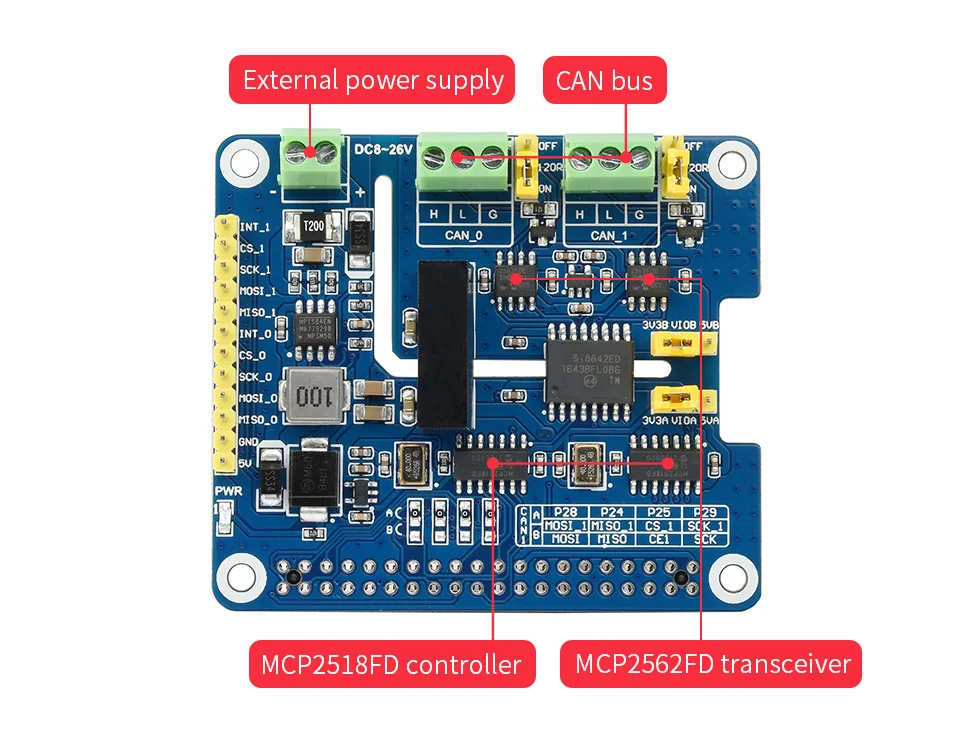

MCP2518FD PODE Controlador + MCP2562FD PODE Transceptor

4. Raspberry pi 2-channel Isolado Pode fd Expansão

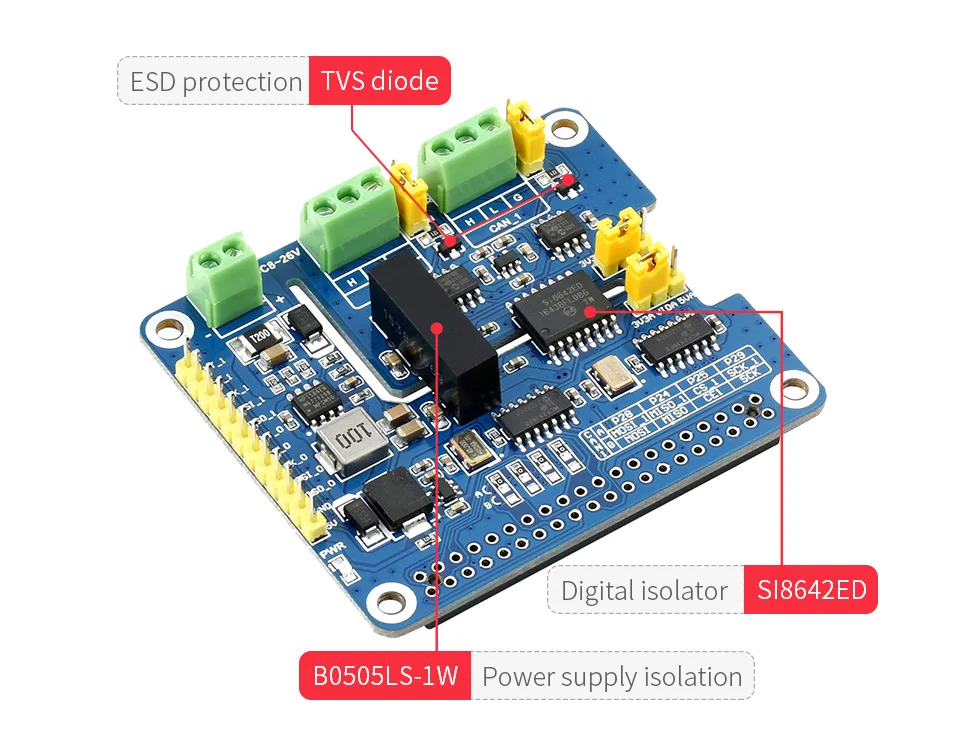

SM24CANB TVS Diodo, Proteção ESD, Proteção Transiente Tensão Máxima

5. Cheap Quadro Demonstração

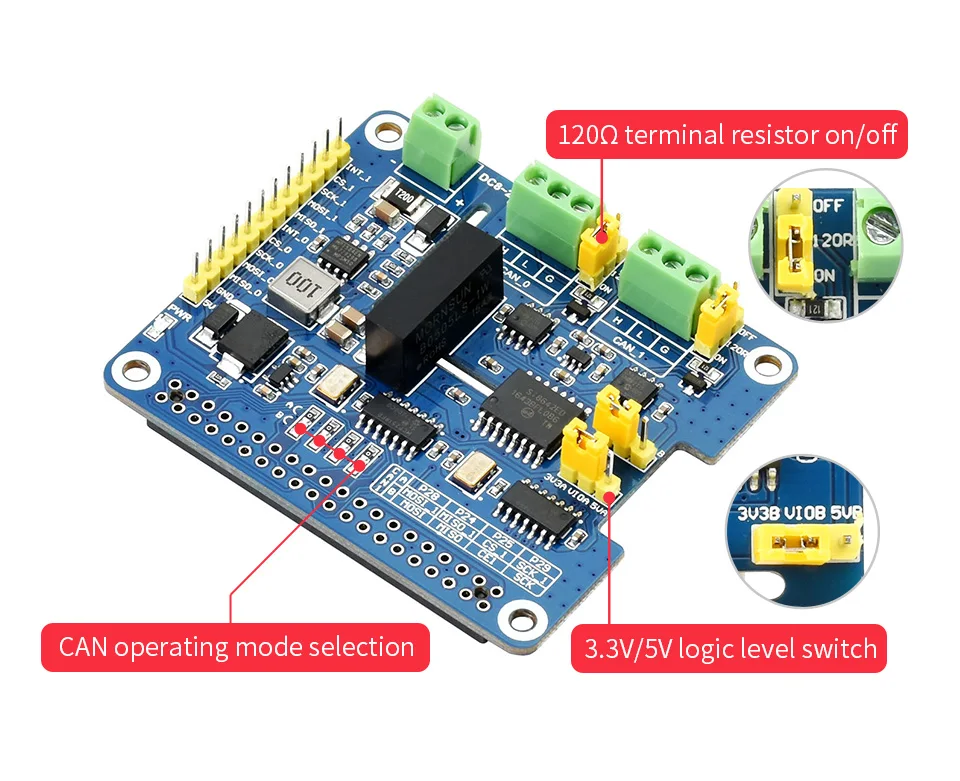

Selecione facilmente a tensão de funcionamento 3.3V / 5V, ou ative/desative o resistor terminal 120O, através dos jumpers a bordo

6. Quadro Demonstração

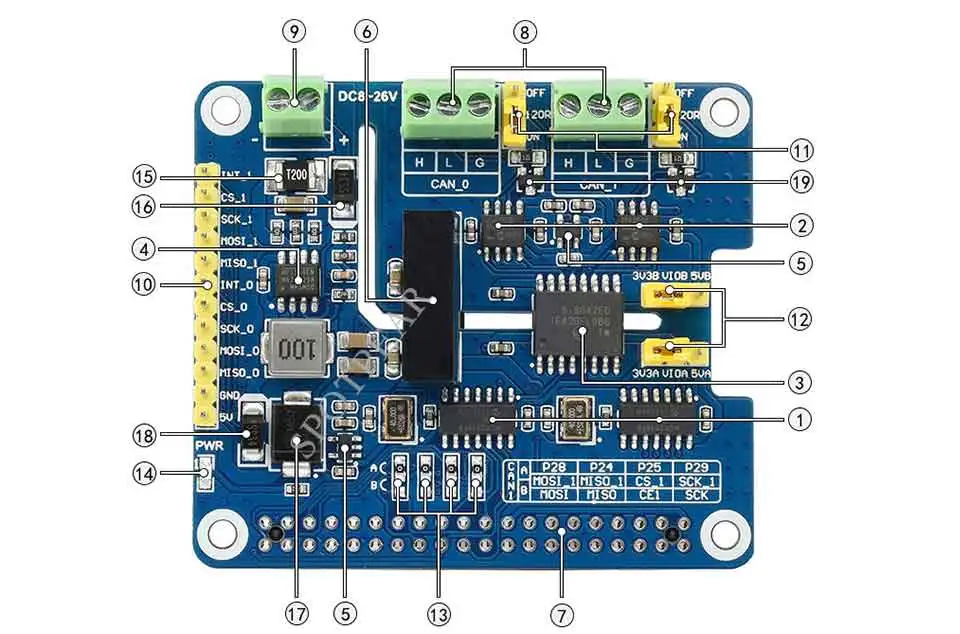

O que há a bordo

7. Raspberry pi 2-channel Isolado Pode fd Expansão

1. Controlador MCP2518FD

2. Transceptor MCP2562FD

3. Isolador digital SI8642ED

4. Chip poder MP1584EN

5. Chip poder RT9193-33

6. Módulo do isolamento da fonte do B0505LS-1W power

7. Padrão Raspberry Pi 40PIN GPIO cabeçalho

8. PODE barramento parafuso terminal

9. Terminal alimentação externa
   Entrada 8 ~ 26V DC

10. Pinos do controle MCU
    Para uso com placas host como Arduino

11. Interruptor terminal do resistor 120O

12. 3.3V/5V interruptor nível lógico

13. PODE a seleção do modo operacional
    A: CAN_0 e CAN_1 usam dois SPI separados (padrão)
    B: CAN_0 e CAN_1 compartilham um único SPI

14. Indicador do poder

15. 2A rápido fusível reajustável

16. Fonte de alimentação diodo à prova reversa

17. Alimentação fluxo retroativo prova diodo

18. Diodo Freewheeling

19. Diodo TVS SM24CANB

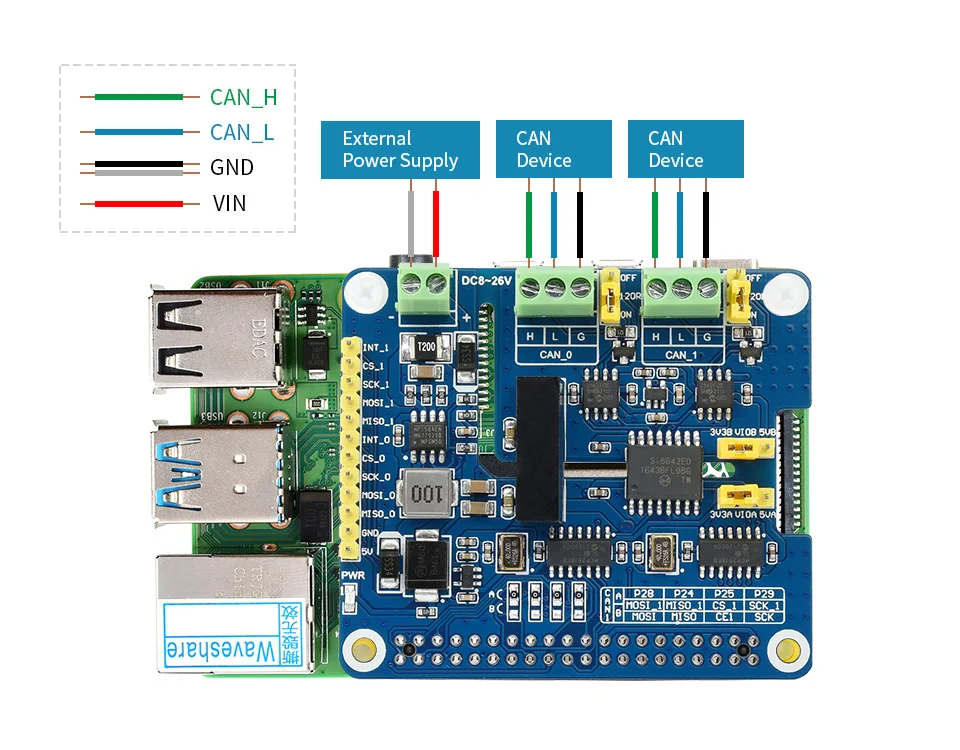

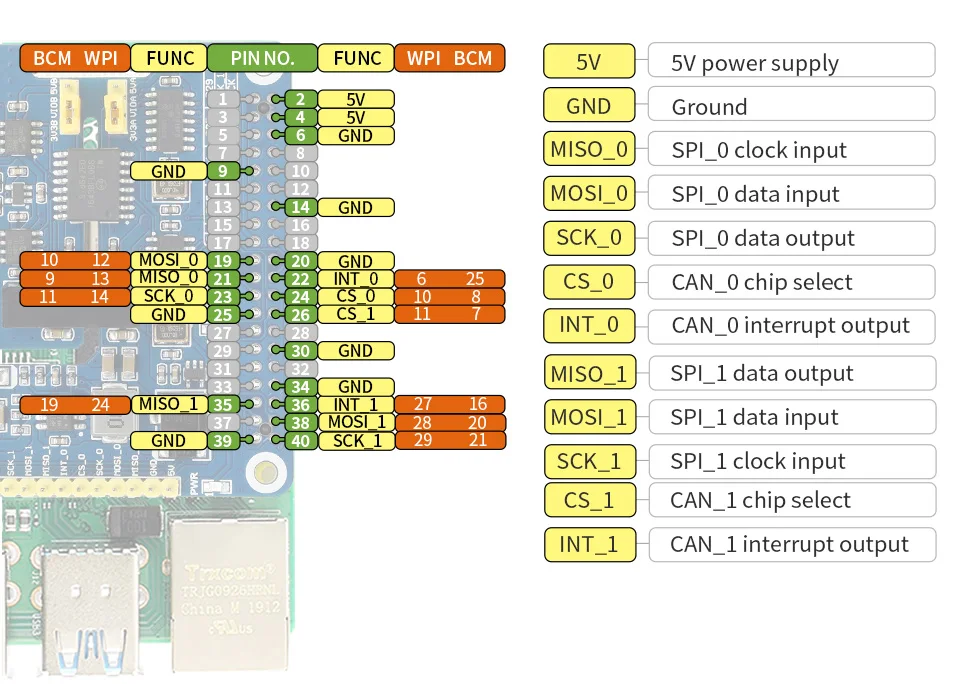

Definição Pinout

8. Cheap Quadro Demonstração

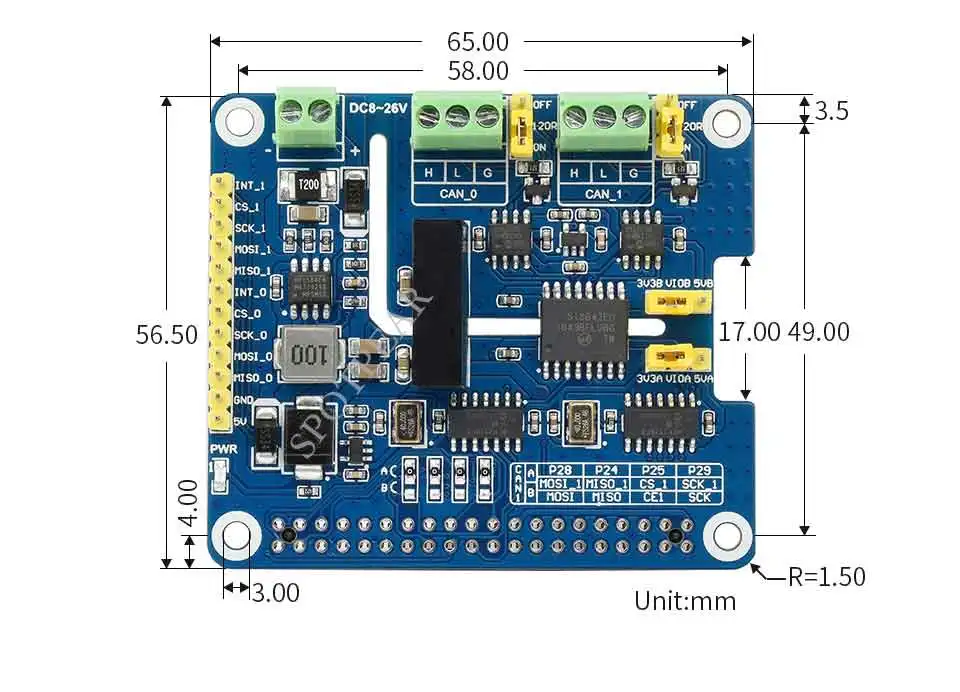

Dimensões do esboço

9. Quadro Demonstração
