Polegada E-paper Hat 250×122 Resolução com Controlador Embutido Interface Spi para Raspberry pi Suporta Atualização Parcial 2.13 Quadro demonstração
R$ 126,99
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Certificado | CE |
| Origem | CN (origem) |
| Número do Modelo | 2.13inch E-paper HAT |
Visão geral

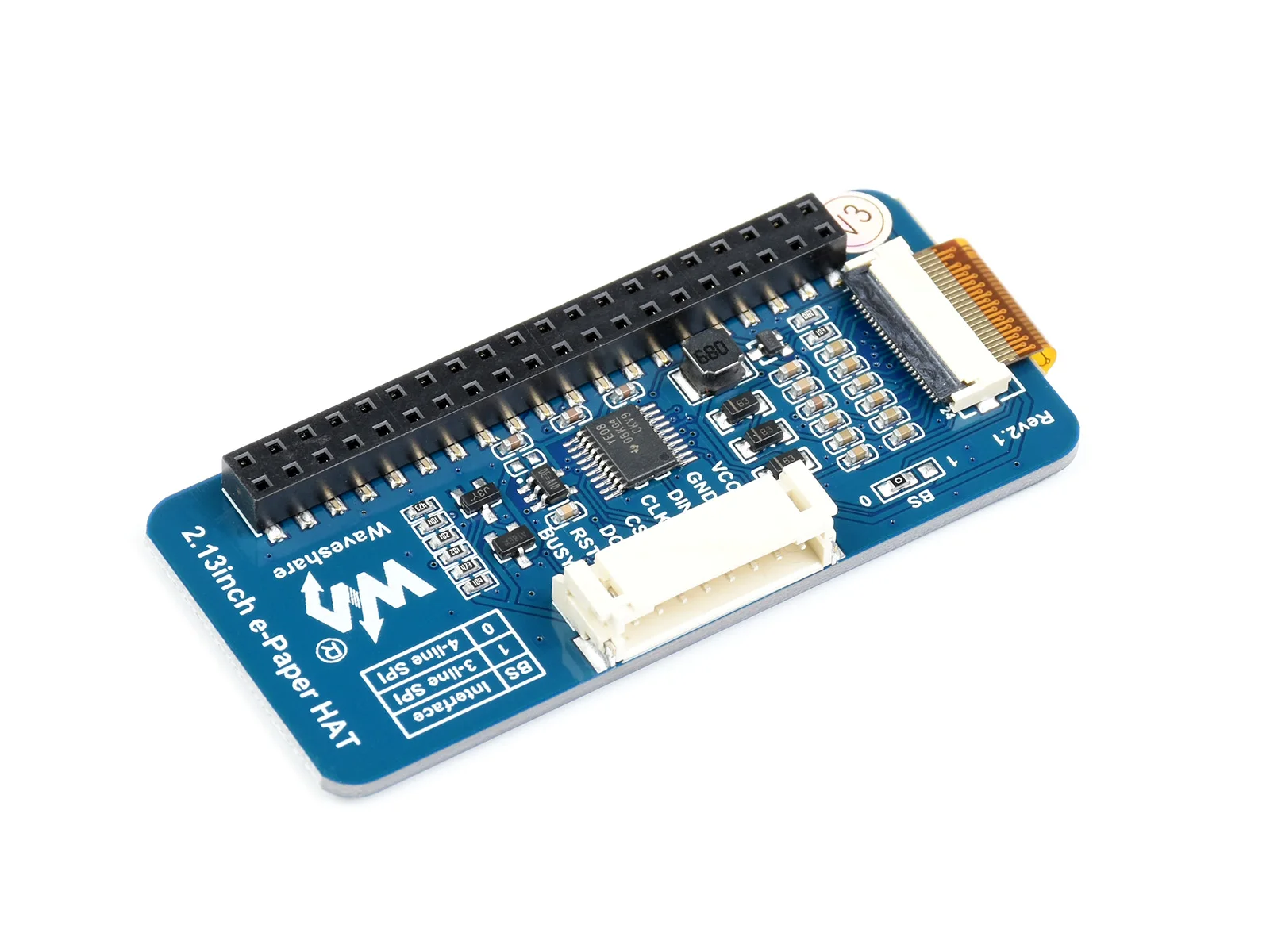

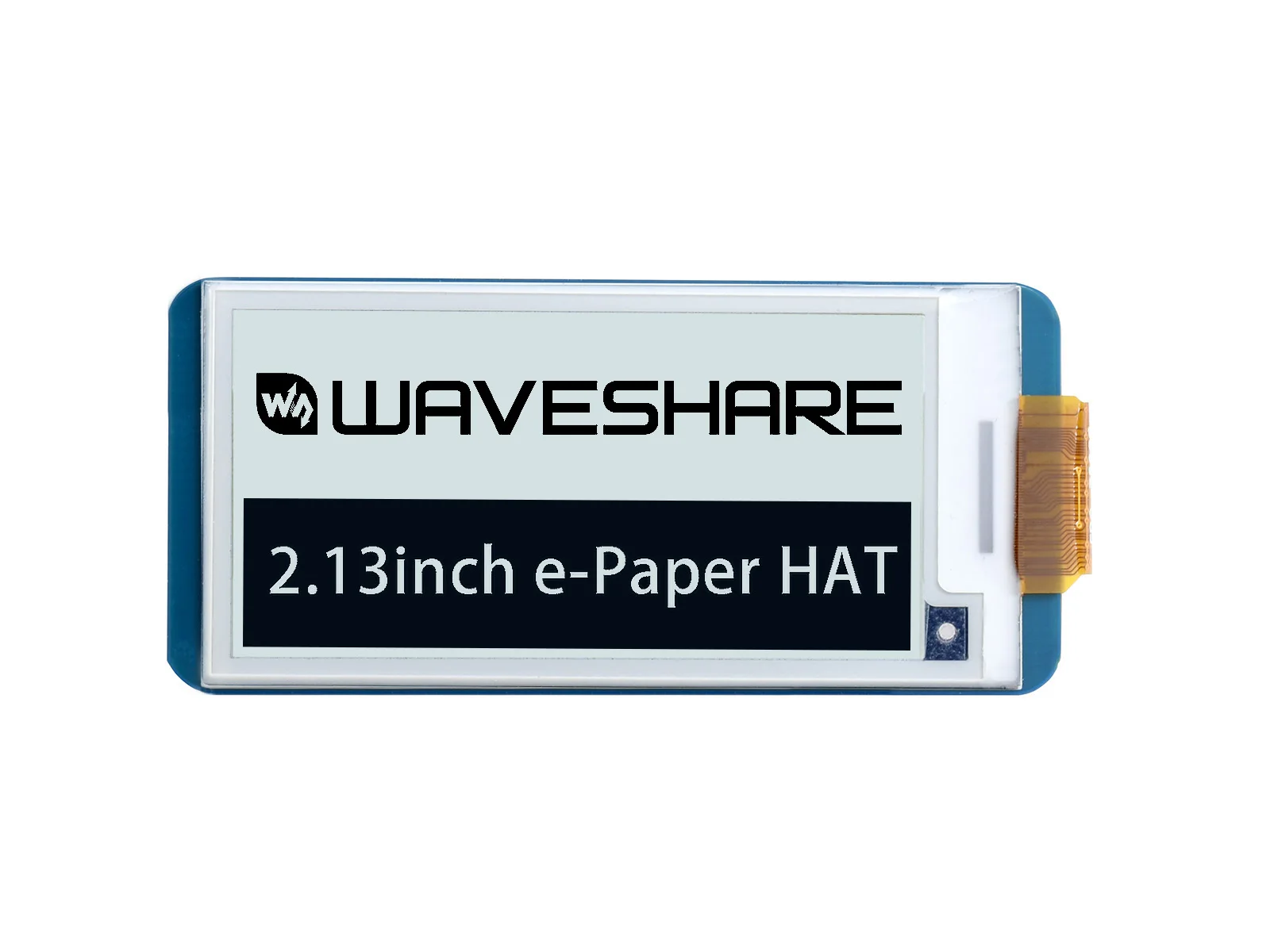

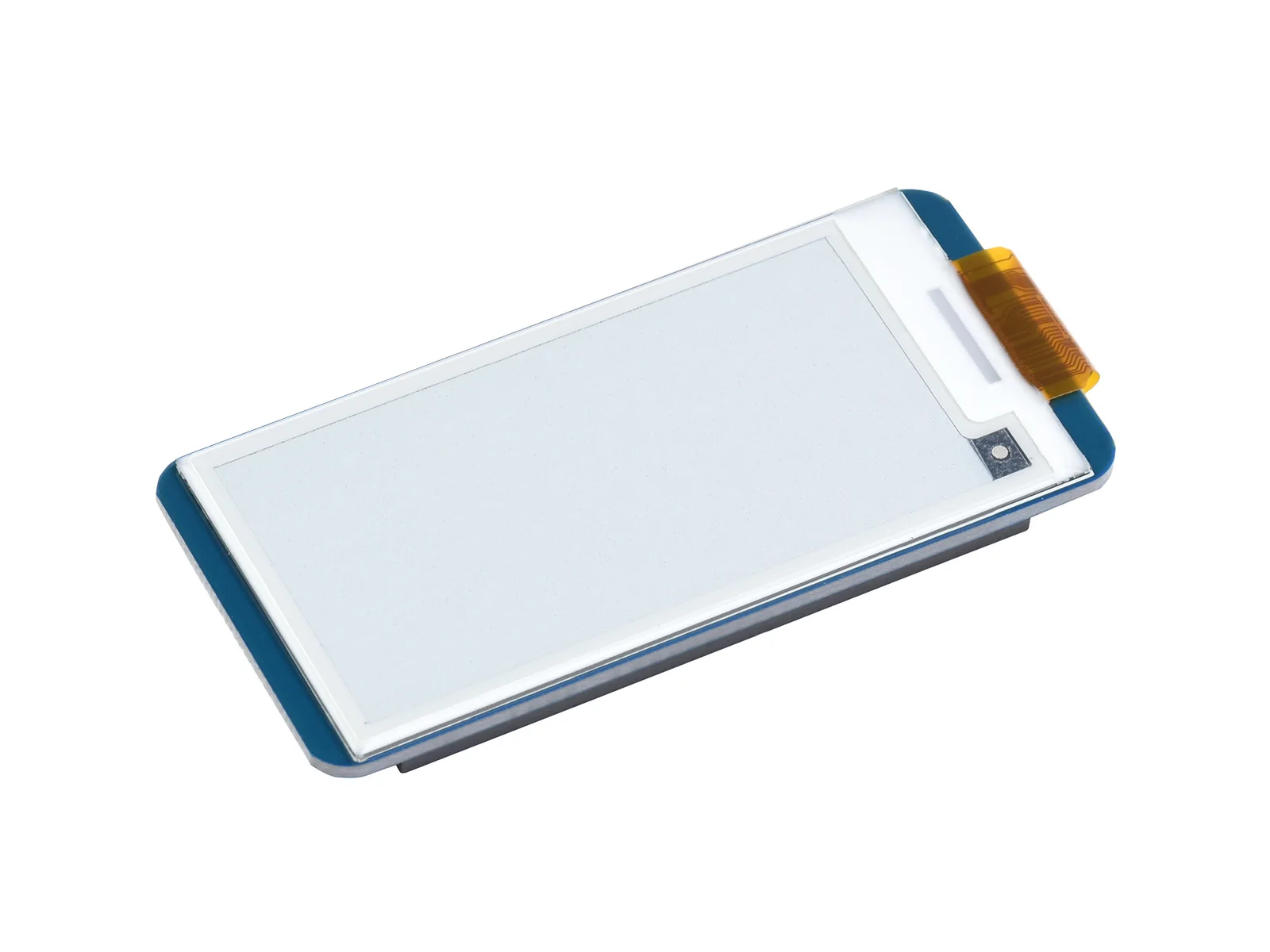

Este é um e-ink display hat para raspberry pi, 2.13 polegadas, 250×122 resolução, com controlador incorporado, comunicando através da interface spi, suporta atualização parcial.
Devido às vantagens como ultra baixo consumo de energia, amplo ângulo de visão, exibição clara sem eletricidade, é uma escolha ideal para aplicações como etiqueta de prateleira, instrumento industrial, e assim por diante.
Características
-
Sem luz de fundo, mantém exibindo o último conteúdo por um longo tempo mesmo quando a energia para baixo
-
Ultra baixo consumo de energia, basicamente a energia é necessária apenas para refrescar
-

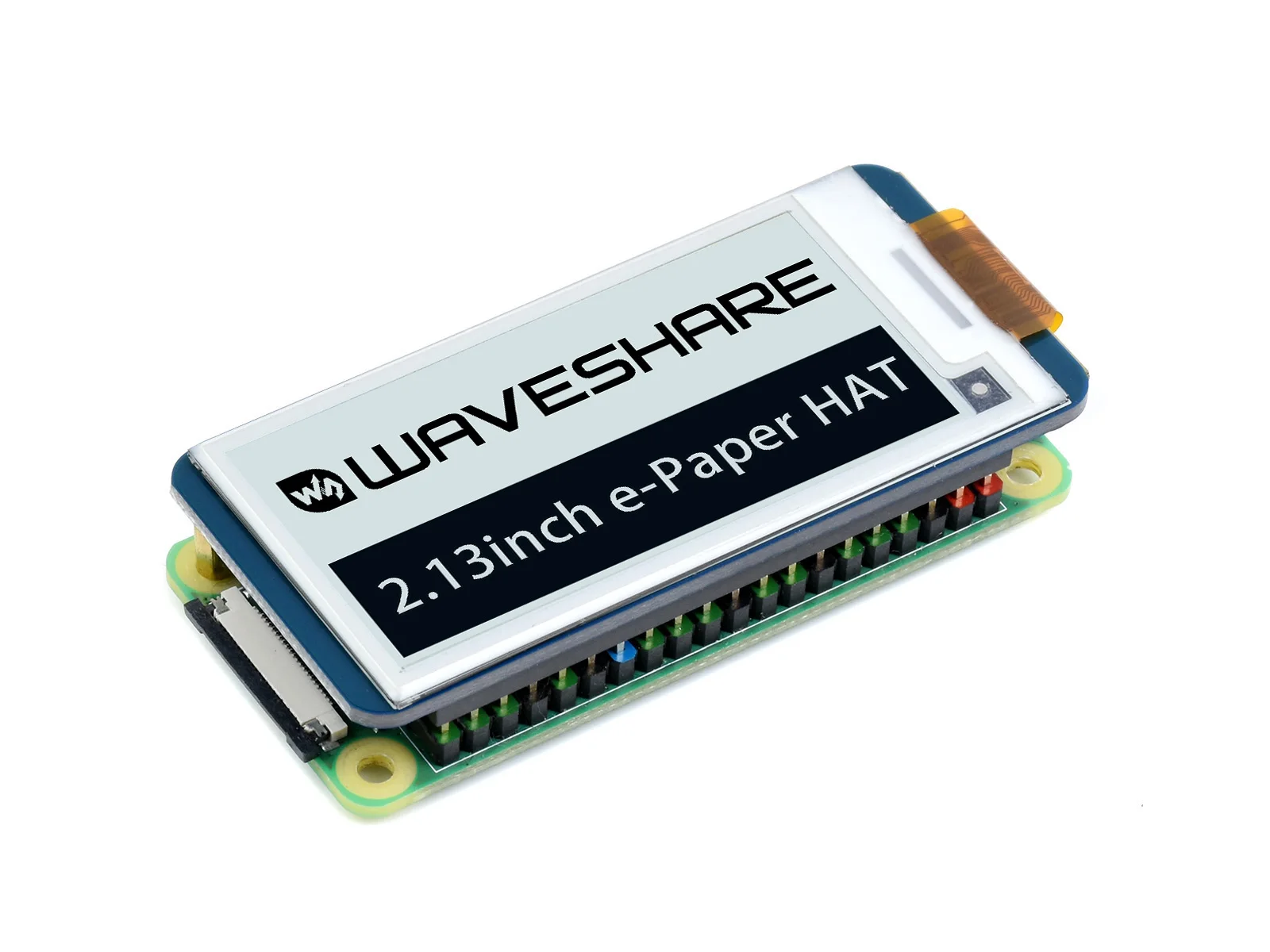

Cabeçalho de extensão padrão da framboesa pi 40pin gpio, placas da série dos apoios do pi da framboesa, jetson nano
-
Interface spi, para conectar com outras placas de controlador como arduino/nucleo, etc.
-
Tradutor de tensão a bordo, compatível com 3.3v/5v mcus
-
Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/jetson nano/arduino/stm32)
Especificações
-
Tensão de funcionamento: 3.3v/5v
-
Interface: SPI
-
Dimensão do esboço: 65mm × 30.2mm
-
Tamanho da tela: 23.71mm × 48.55mm
-
Passo do ponto: 0.194 × 0.194
-
Resolução: 250 × 122
-
Cor da tela: preto, branco
-
Nível de cinza: 2
-
Tempo parcial de atualização: 0.3s
-
Tempo de atualização completo: 2s
-
Atualizar potência: 26.4mw (typ.)
-
Potência em espera: <0.017mw
-
Ângulo de visão: >170 °

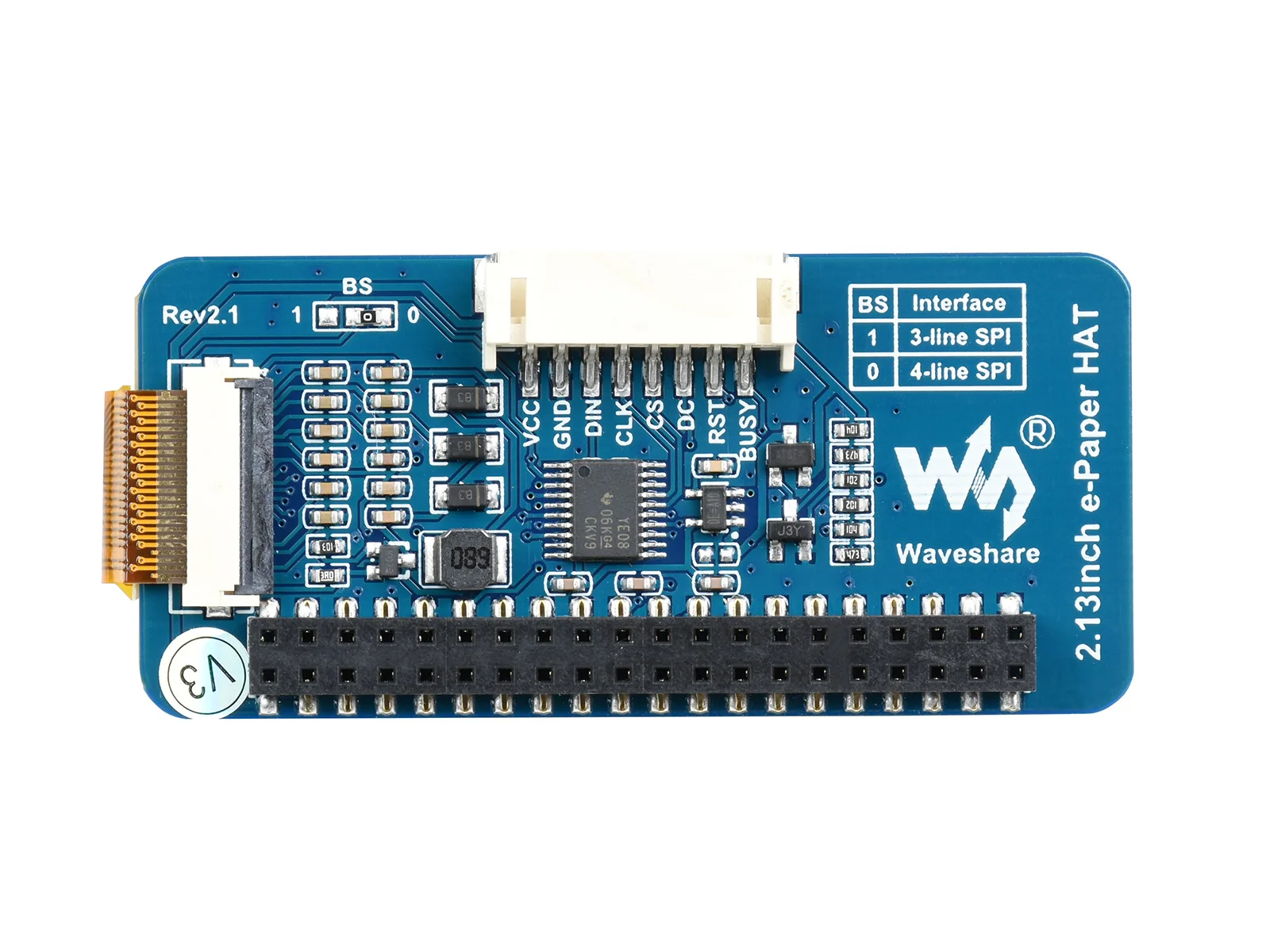

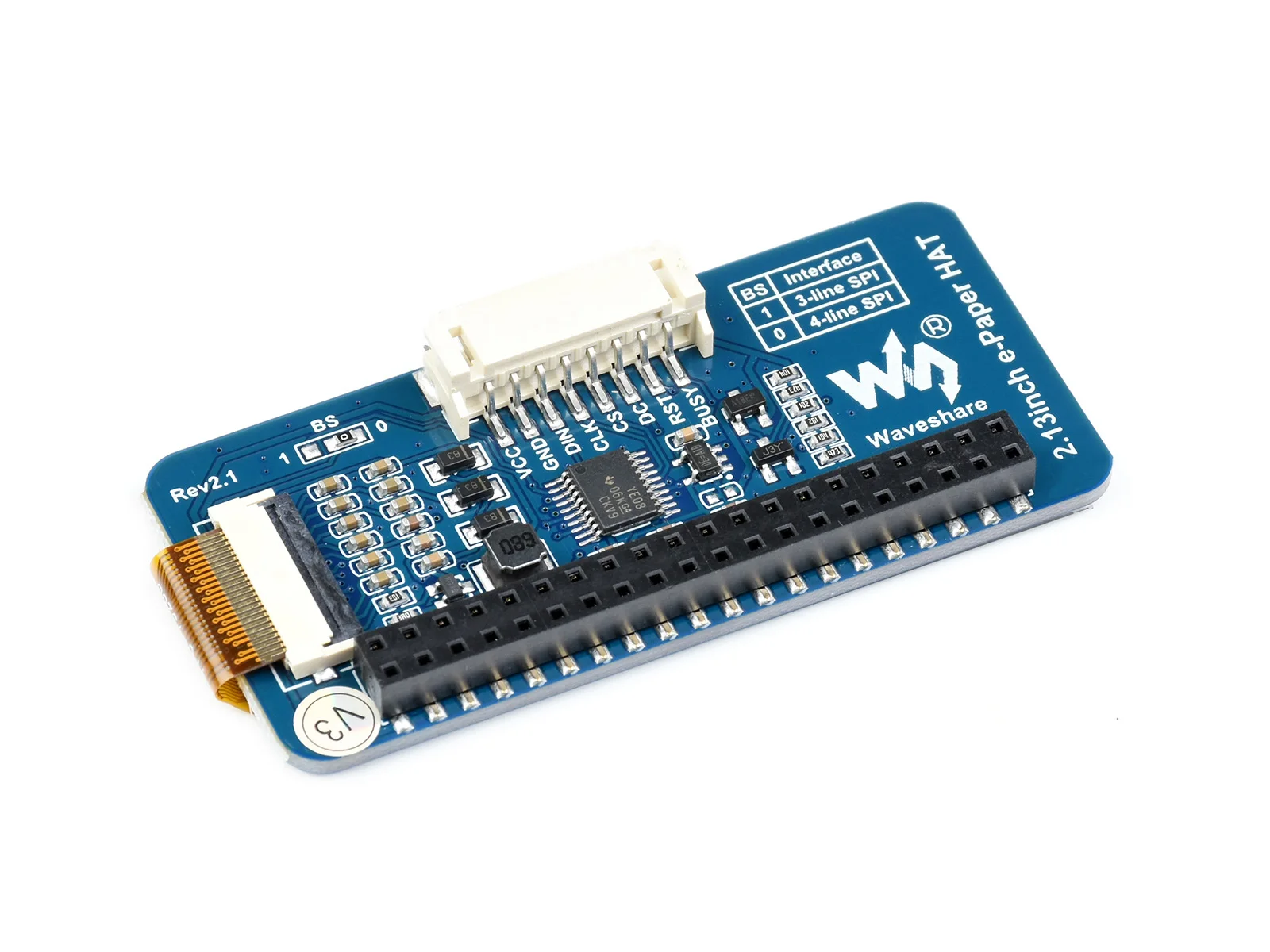

Interface
|
SÍMBOLO |
DESCRIÇÃO |
|
VCC |
3.3v/5v |
|
GND |
Chão |
|
NC |
NC |
|
DIN |
SPI MOSI pin |
|
CLK |
SPI SCK pin |
|
CS |
Seleção de chip spi, baixo ativo |
|
DC |
Seleção de dados/comandos (alta para dados, baixa para comando) |
|
RST |
Reset externo, baixo ativo |
|
OCUPADO |
Saída de status ocupado, ativo alto |
Dimensões
1. Quadro Demonstração – Nome da Marca : Waveshare
CONTEÚDO DO PACOTE
Peso: 0.014 kg
-
2.13 polegada e-papel chapéu x1
-
Pacote de parafusos rpi (2 peças) x1
-
PH2.0 20cm 8Pin x1
2. 2.13 Polegada E-paper Hat 250×122 Resolução com – Número do Modelo : 2.13inch E-paper Hat
