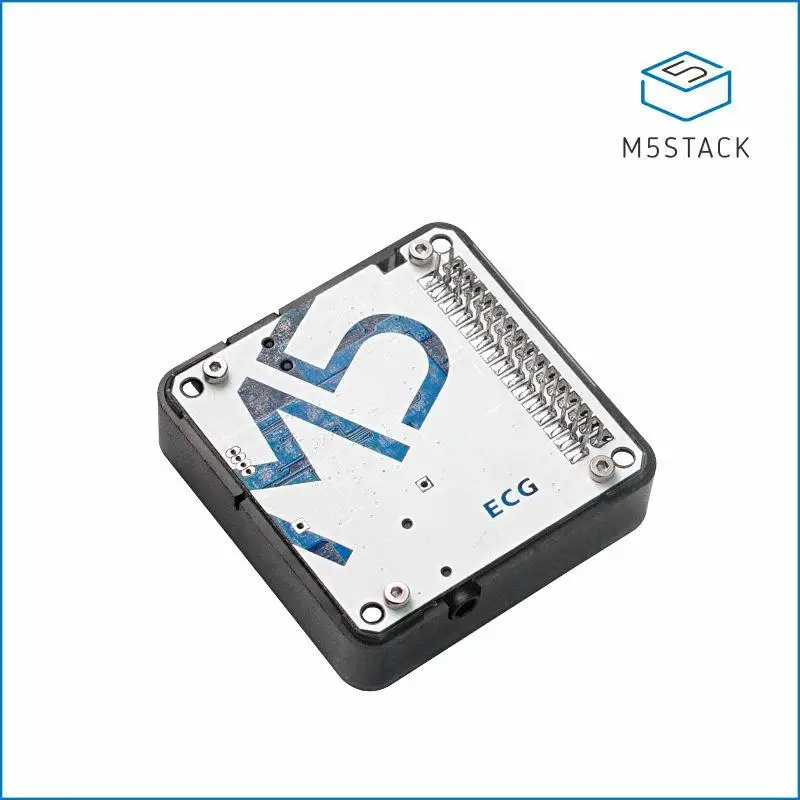

Oficial Ecg Module13.2 Ad8232 com Cabos e Almofadas M5stack
R$ 277,69
DÚVIDAS?
Envie um email para:
Produtos relacionados
Acessórios Para Quadro de Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | M034 |
| Nome da Marca | M5stack |
Detalhes do produto
Descrição
ECGÉ uma unidade do monitor da frequência cardíaca (eletrocardiograma), pode detectar a frequência cardíaca e output um sinal do cardiograma. O eletrocardiograma (ECG) é uma tecnologia que usa um eletrocardiógrafo para registrar as mudanças na atividade elétrica do coração durante cada ciclo cardíaco.

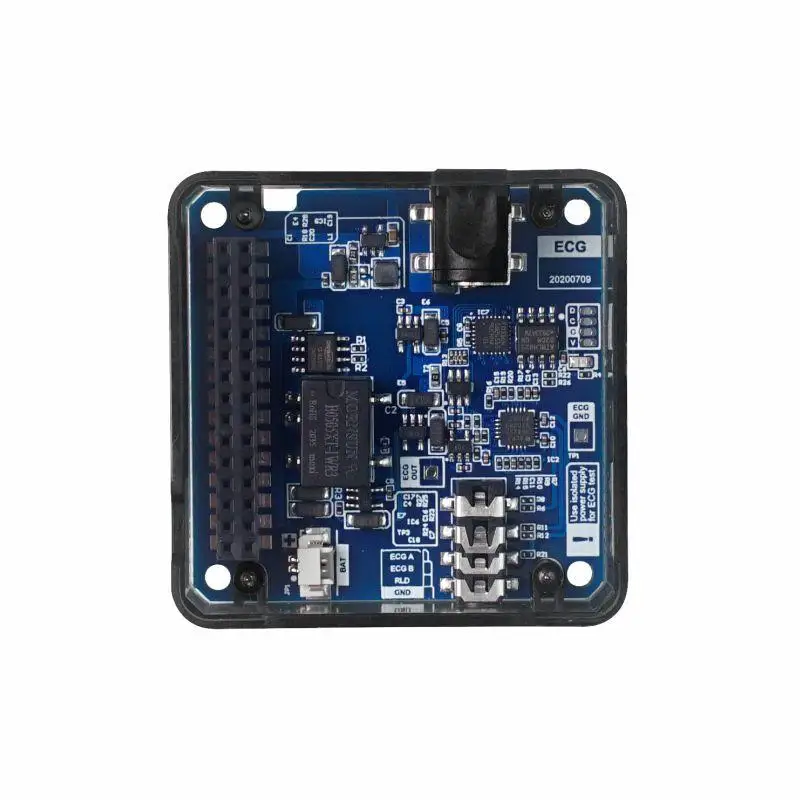

Na extremidade da aquisição do sinal, este módulo de ECG integra a frequência cardíaca AD8232 da único-ligação que monitora na extremidade dianteira, o sinal recolhido de ECG é processado pelo filtro passa-baixo AD8603, e o 10bit-ADC (AD7476) executa a entrada do sinal analógico/digital a STM32 (estatísticas incorporados da frequência cardíaca) Algoritmo) para a análise do sinal.
Finalmente, os resultados do processamento são emitidos na forma de comunicação serial para facilitar a aquisição e exibição do dispositivo de controle principal. Em termos de saída de sinal, adota o projeto de isolamento completo front-end/digital para melhorar a estabilidade e a segurança do equipamento.

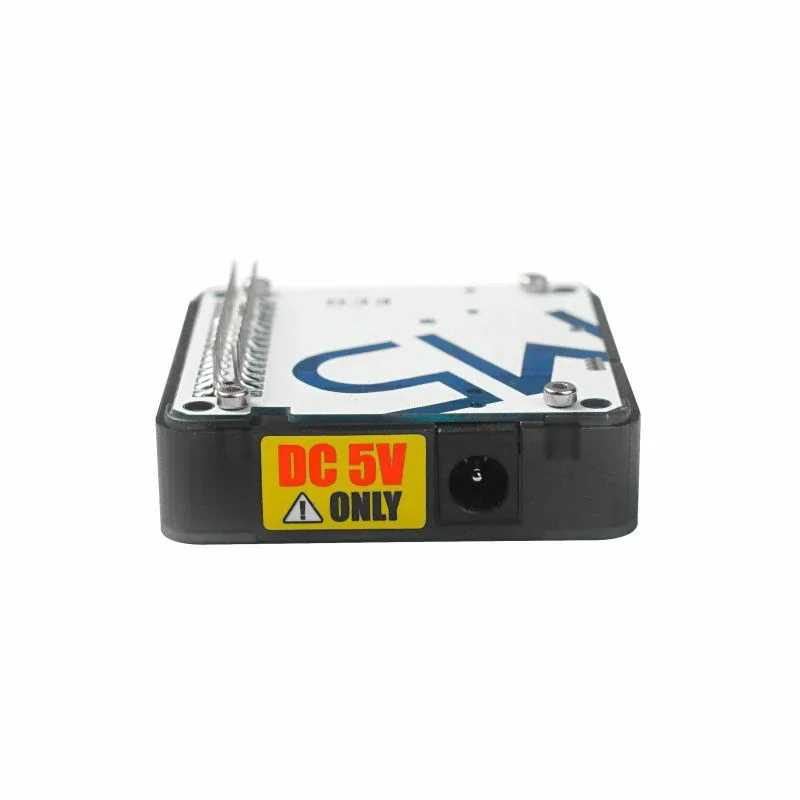

Cuidado: Este produto permite somente o uso de 5VPoder entrado. Por favor, cumpra rigorosamente o padrão de entrada de energia ao usar este produto para evitar danos ao equipamento ou lesões.
1. M5stack Oficial Ecg Module13.2 Ad8232 com Cabos e Almofadas
Características do produto
-
ADI front end integração (alto sinal ganho G = 100, com DC bloqueando a capacidade)
-
Entrada dados seriais
-
Frequência Cardíaca Monitorização Estatística
-
Front-end/design totalmente isolado digital
-
Ultra precisão Op Amp

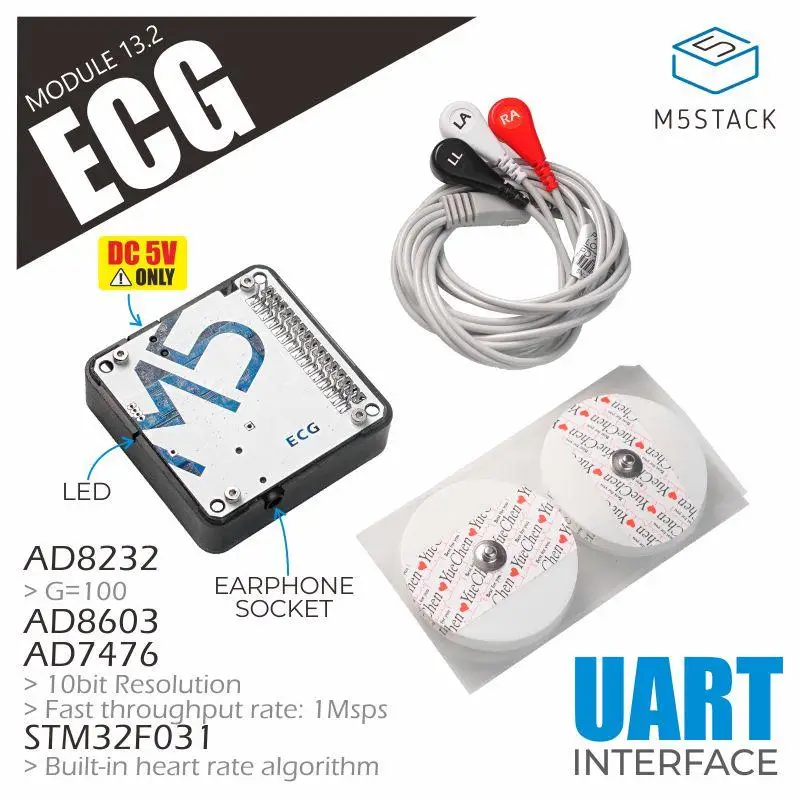

Incluir
-
Módulo 1x ECG
-
3x eletrodos ECG
-
6x almofadas adesivas
Aplicações
-
Aquisição bioelétrica do sinal
-
ECG portátil
-
Exercício Tracker
Especificação
|
Recursos |
Parâmetro |
|
Método Comentário |
UART 115200bps |
|
AD8232 |
Alto ganho do sinal G = 100 | Com capacidade de bloqueio DC | Relação de rejeição do modo comum: 80 dB (DC a 60Hz) |
|
AD7476 |
10bit-ADC | Interface SPI | Taxa de transferência rápida: 1 MSPS | vref 2.8v |
|
Peso líquido |
18g |
|
Peso bruto |
101g |
|
Dimensão do produto |
54*54*13,2 milímetros |
|
Dimensão do pacote |
105*65*40 milímetros |
