Módulo Dinâmico de Geração de Código qr Módulo de Exibição Wechat Porta Serial Usb Stm32 51 Mcu Quadro demonstração

Parâmetros da tela:

-Resolução: 320×240

-Profundidade de cor de 16 bits da tela colorida

Ultra-baixo consumo de energia:

Você pode enviar um comando de porta serial para fazer o módulo entrar no modo de suspensão (ultra-baixo consumo de energia nível ua), e você pode enviar um comando para acordar através da porta serial/ou pino irq para acordar

Personalizável:

Os clientes em lote podem personalizar o conteúdo da tela e o formato de exibição. Dentro do módulo é um microcomputador stm32 single-chip, e há muita riqueza de computação, e várias funções podem ser personalizadas de acordo com os clientes (personalização pagando taxa de r & d, após uma certa quantidade de entrega em lote, podemos reembolsar a taxa de r & d, que é equivalente à personalização gratuita)

Aviso:

Por padrão, o mcu stm32 no módulo não é de código aberto para os clientes, e o diagrama esquemático e pcb do módulo também não estão abertos. Se o cliente quer programar neste mcu por si mesmo para o desenvolvimento secundário, ele pode entrar em contato com rodas quentes negociar coisas abertas (taxas adicionais são necessárias).

Descrição da função

Geração dinâmica de código qr, refrescante a cada segundo

Fácil de operar, enviar dados de série para gerar um código qr, uso de plataforma cruzada, contanto que haja uma porta serial pode ser usado

Baixo custo, desconto para compra em massa

Baixo consumo de energia, comutação rápida entre o sono e o despertar

Circuito independente incorporado do cão de guarda para assegurar a operação a longo prazo estável e segura

Pode exibir informações de texto de descrição auxiliar, mais humano

Interface de campainha a bordo, controle de comando

Onboard io porto, que pode ser controlado por comandos

Luzes conduzidas a bordo, que podem ser controladas por comandos

2. tft da cor verdadeira de 6 polegadas

Descrição de Hardware

Fonte de alimentação: 5v ou 3.3v,

A porta serial (uart) envia diretamente o conteúdo que você deseja gerar o código qr.

Preto

Gerar código qr diretamente:

O envio de caracteres e números diretamente, como um site, gerará automaticamente um código qr e exibirá no meio da tela.

A taxa de transmissão padrão é: 115200

1. Quadro Demonstração – tipo de Placa Demo : Braço

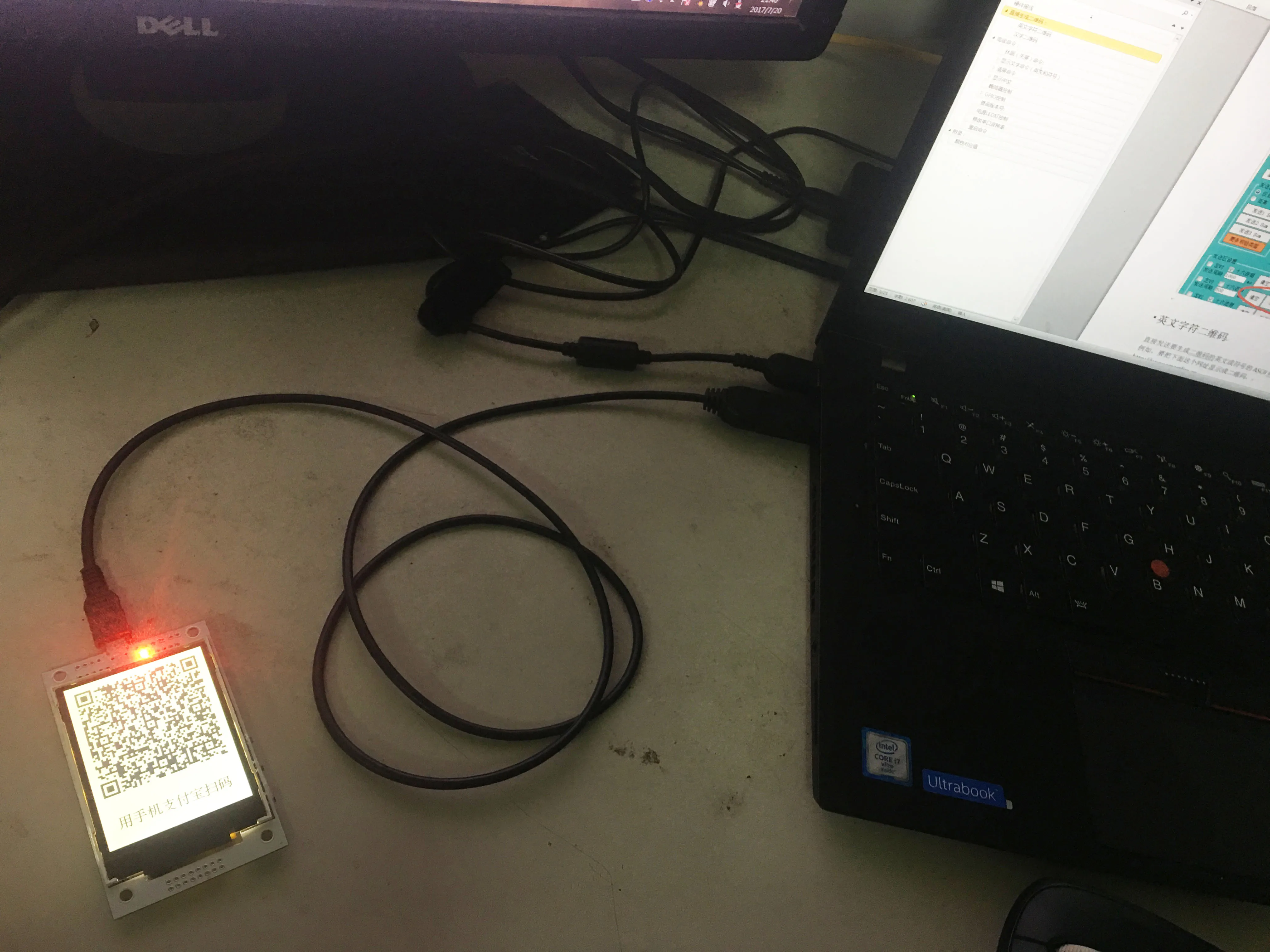

Depurar a fiação da ferragem no computador

2. Módulo Dinâmico de Geração de Código qr – Nome da Marca : Smartfly

Advanced função de comando

3. Cheap Quadro Demonstração – Certificado : None

4. Quadro Demonstração – Certificado : ce

5. Módulo Dinâmico de Geração de Código qr – Número do Modelo : Qr26

Exibir comandos de texto (inglês e símbolos)

6. Cheap Quadro Demonstração – Origem : cn Origem

Exemplo:-exibir “código de digitalização wechat” no centro

Se o código de localização for escrito como 00, ele será centrado por padrão

Comando: FE FE FE FE 0B 02 01 00 08 CE A2 D0 C5 C9 A8 C2 FF FF EB

7. Quadro Demonstração – tipo de Placa Demo : Braço

8. Módulo Dinâmico de Geração de Código qr – Nome da Marca : Smartfly

Por exemplo:

Fe fe fe 04 01 ff um bip curto

Fe fe fe 04 02 ff ff um longo bip

Fe fe fe 04 03 ff ff dois bips curtos

Fe fe fe 04 04 ff ff três curto bips

Fe fe fe 04 05 ff ff dois bips longos

9. Cheap Quadro Demonstração – Certificado : None

PA13

Fe fe fe 05 01 01 01 ff ff

PA13

Fe fe fe 05 01 01 00 ff ff

PA14

Fe fe fe 05 01 02 01 ff ff

PA14

Fe fe fe 05 01 02 00 ff

PA13

:

Fe fe fe 05 00 01 00 ff ff

FE FE FE FE 05 00 01 00 FF FF //

FE FE FE FE 05 00 01 01 FF FF //

PA14

Fe fe fe 05 00 02 00 ff ff

FE FE FE FE 05 00 02 00 FF FF //

FE FE FE FE 05 00 02 01 FF FF //

:

Fe fe fe 06 00 00 ff ff

Fe fe fe 06 01 00 00 ff ff

LED

Fe fe fe 07 01 00 ff

Fe fe fe 07 00 00 ff

:115200

:

115200

Fe fe fe 08 00 00 ff

9600

Fe fe fe 08 01 00 ff

4800

Fe fe fe 08 02 00 00 ff ff

Fe fe fe 09 00 00 ff ff
