Módulo de Computador Raspberry pi Cm4 Placa io Raspi Computador com Gpio Ethernet Hdmi Usb tf Slot de Cartão e Comutador de Inicialização Acessórios p/ quadro de demonstração

Observação:

• Certifique-se de que o módulo cm4 está instalado na placa de expansão corretamente antes de ligar.

• Raspberry pi compute module 4 (cm4) está incluído na lista de embalagens.

• As portas sm-je sm-j/ type-c não podem ser usadas ao mesmo tempo. As portas de fonte de alimentação sdrae tipo c podem ser usadas ao mesmo tempo.

1. Placa io Raspi Computador com Gpio Ethernet – Nome da Marca : Ugeek

2. High Quality Computador e Escritório – Origem : cn Origem

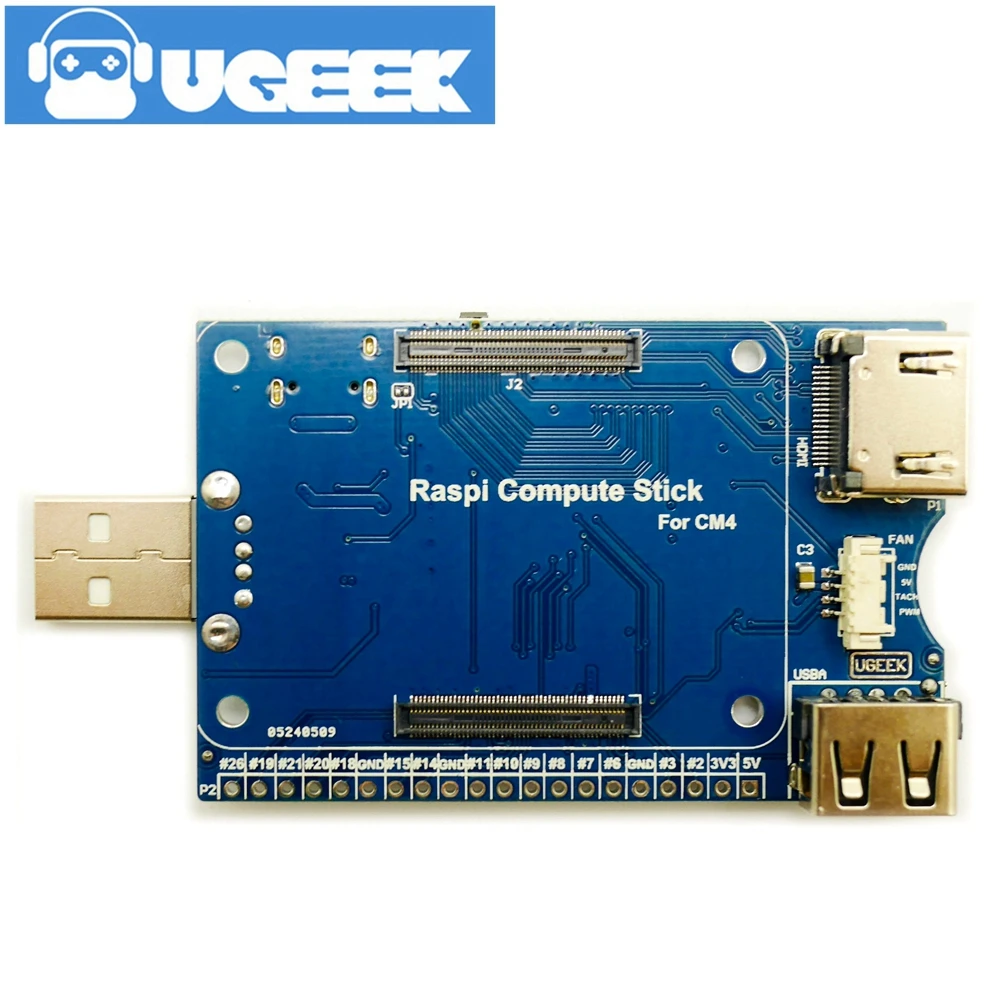

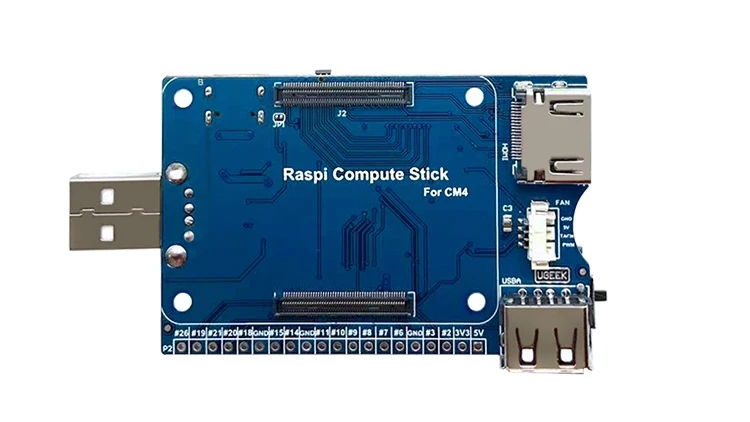

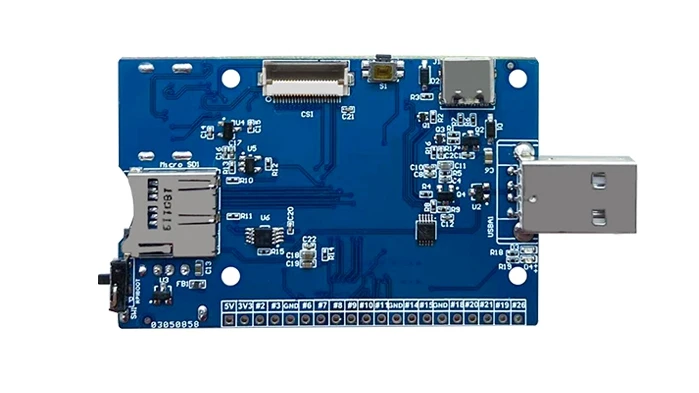

Este bastão de computação raspi é uma placa de expansão baseada em raspberry pi cm4. Fornece uma variedade de interfaces de expansão para o módulo cm4, incluindo interfaces de atualização, expansão gpio, csi, hdmi, tf, usb, ventilador, etc.

Com um tamanho pequeno, pode ser adaptado a uma variedade de aplicações.

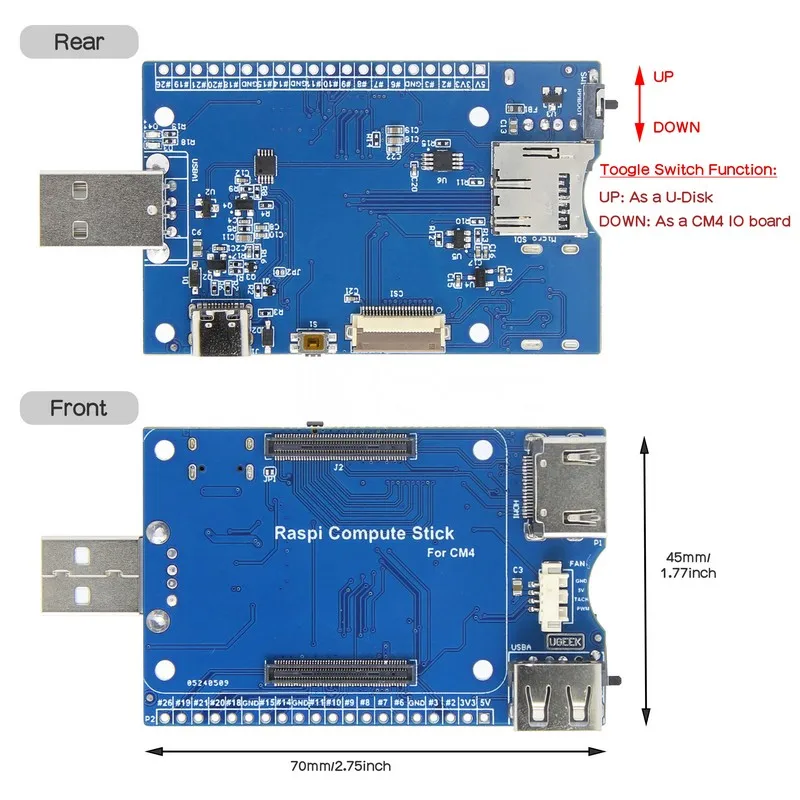

Este stick de computador cm4 também está equipado com um interruptor de alternância, neste caso, pode ser trocado para ser em u-disk ou um stick cm4 conforme sua necessidade.

3. Computador e Escritório – Compatível com : Raspberry pi Compute Module 4

1. problema e tipo c não podem ser usados ao mesmo tempo

2. problemas e problemas não podem ser usados ao mesmo tempo

3. problemas e problemas podem ser usados ao mesmo tempo

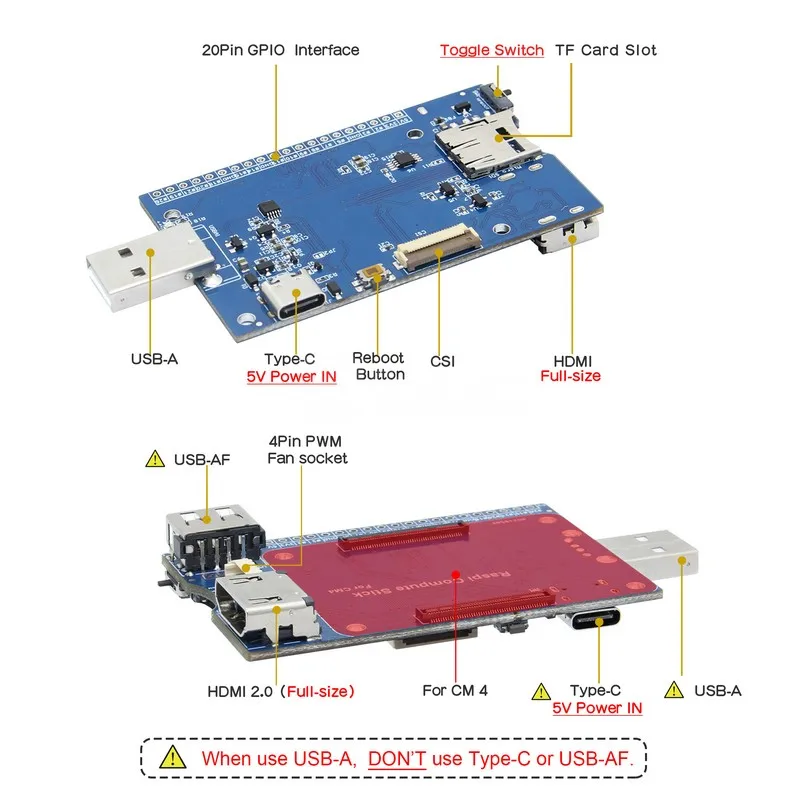

Especificação

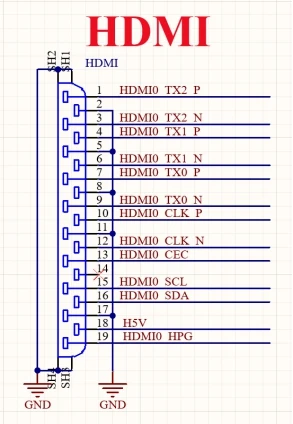

1 x interface hdmi 2.0 de tamanho real

1x /: otg usb (usado para atualizar e atualizar o módulo de computador raspberry pi 4)

1x /: interface de alta velocidade usb 2.0

1x porta de alimentação tipo c 5v/3a

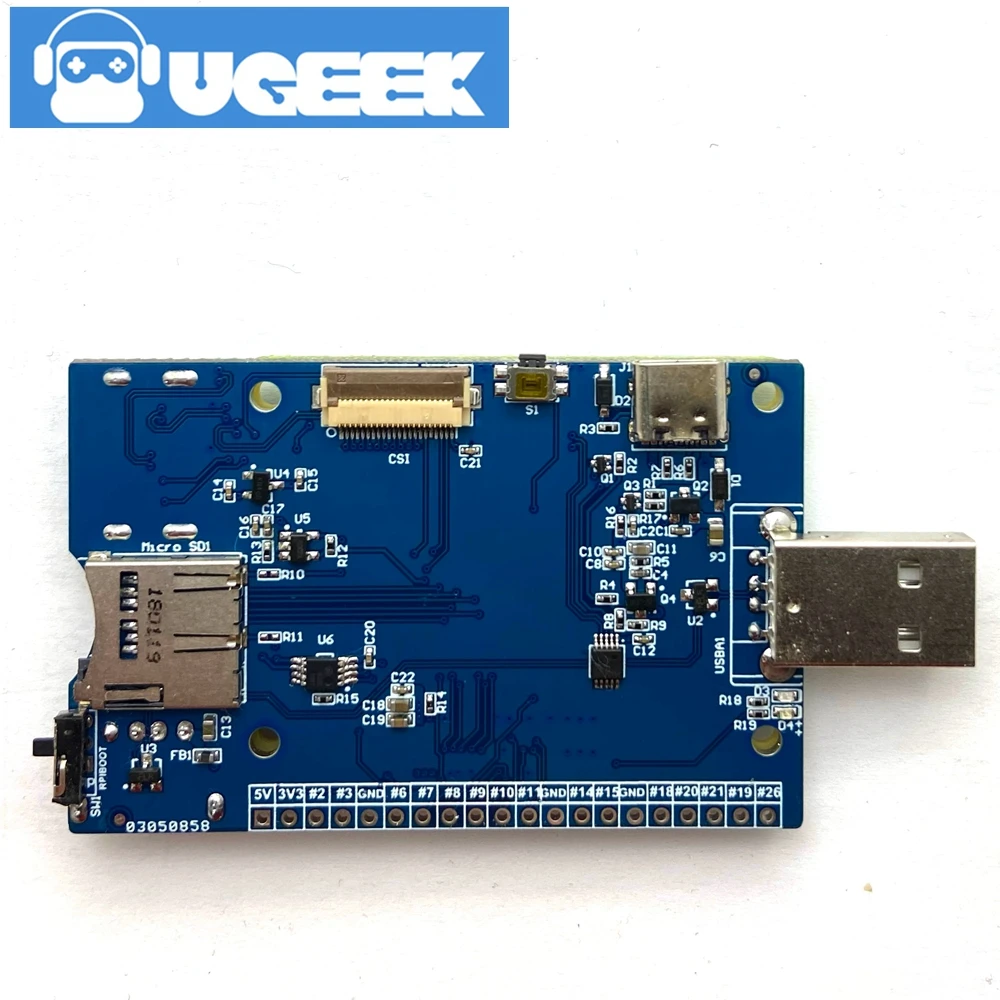

Interface de cartão tf: slot para cartão microsd (suporta apenas o módulo cm4 sem emmc)

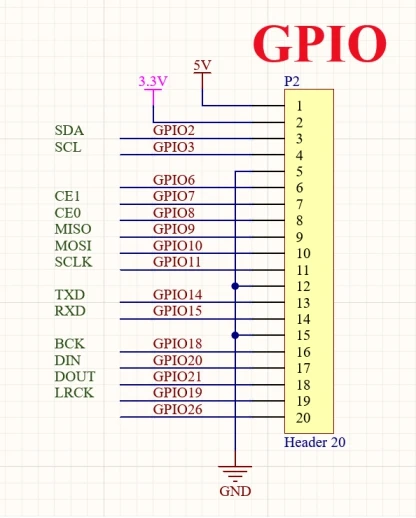

Gpio: interface de expansão gpio de 20pin

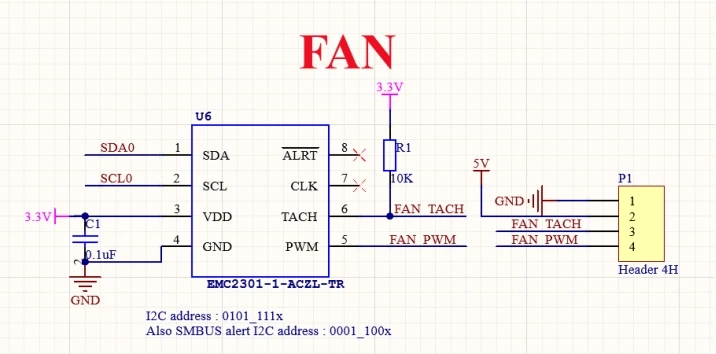

1x interface de ventilador: interface de controle de ventilador pwm 4p/1.25mm

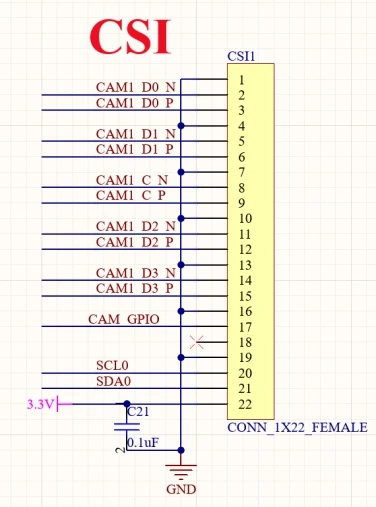

1 x conectores fpc câmera csi (cabo de passo de 0.5mm de 22 pinos)

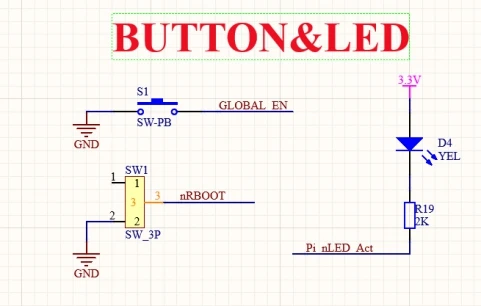

1x interface de interruptor de inicialização do sistema de interruptor de inicialização (usado ao atualizar o sistema)

1x botão de reinicialização

Temperatura de trabalho: 0 ~ 80

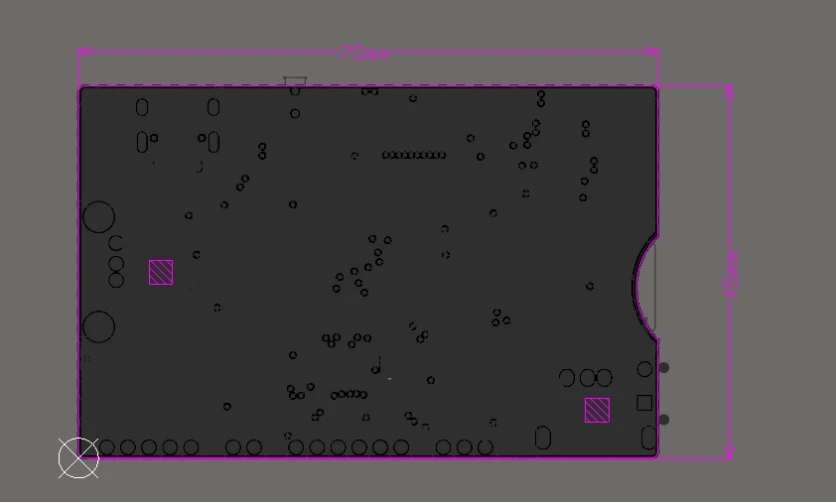

Dimensão do pcb: 70x45mm

4. Hdmi Usb tf Slot de Cartão e Comutador de Inicialização – tipo de Acessório : Régua de Extensão

Observação: as portas sdrae //type-c não podem ser usadas ao mesmo tempo. As portas de fornecimento de alimentação do / e sd podem ser usadas ao mesmo tempo.

Como usar o coman4 stick piscando o no cartão tf:

Instale o instalador do windows de inicialização rpi, baixe e clique duas vezes nele para configurar. Depois que a instalação for concluída, você pode obter um atalho para o rpiboot

Mova o ‘alternar switch’ do cm4 stick para uma direção e, em seguida, insira o cm4 stick em seu computador desktop e, em seguida, execute o rpiboot, você pode descobrir que o computador adicionará uma carta de unidade lógica.

Agora, você usa o cm4 stick como um dispositivo usb normal para gravar o firmware nele.

Uma vez que o stick cm4 também pode ser usado como um dispositivo usb. Você não precisa usar um leitor de cartão tf adicional. Você pode usar diretamente o stick cm4 para modificar o arquivo config.txt em seu computador windows.

Como usar o cm4 stick para iniciar o cm4

1. em primeiro lugar, não se esqueça de mover o botão de alternância para a direção para baixo.

5. Módulo de Computador Raspberry pi 4 Cm4 – Nome da Marca : Ugeek

2. inserir cartão tf

3. a interface usb está desativada para economizar energia por padrão no cm4. Para habilitá-lo, você precisa adicionar dtoverlay = dwc2,dr_mode = host ao arquivo config.txt, detalhes para consultar a folha de dados cm4

Dtoverlay = dwc2,dr_mode = host
