Mini Placa de Base para Módulo de Computador Placa de Base para Raspberry pi Cm4 com Módulo de Computador Cb4. Dsi Rtc Ventilador Usb Rj45 Gigabit M.2 Ranhura para Cm4
Original price was: R$ 297,48.R$ 148,71Current price is: R$ 148,71.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Acessórios Para Quadro de Demonstração
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Compatível com | Raspberry PI CM4 |
| Tipo de Acessório | Régua de Extensão |
| Nome da Marca | Shchv |
| Origem | CN (origem) |

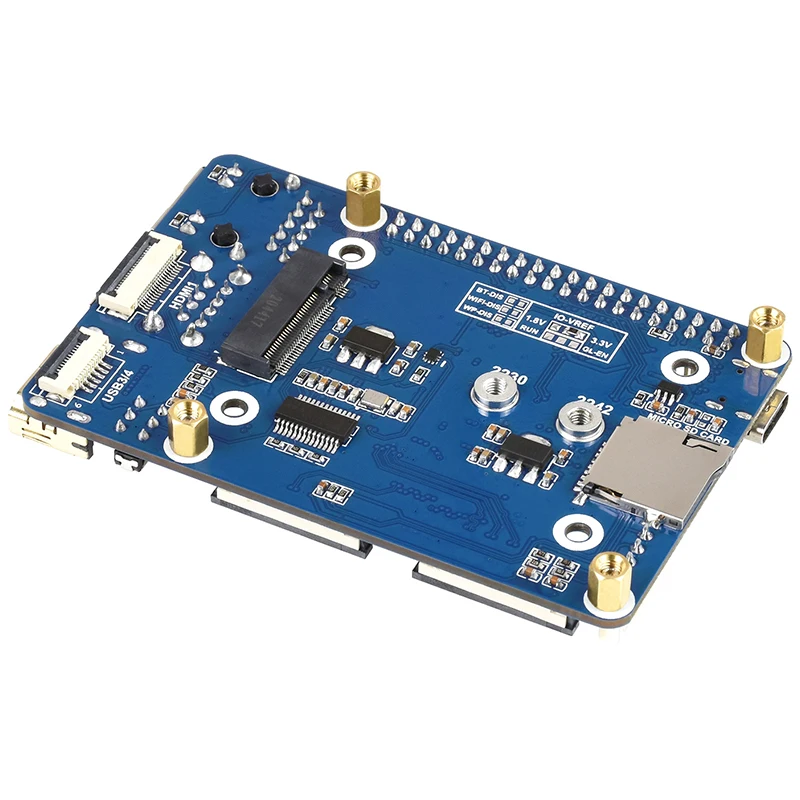

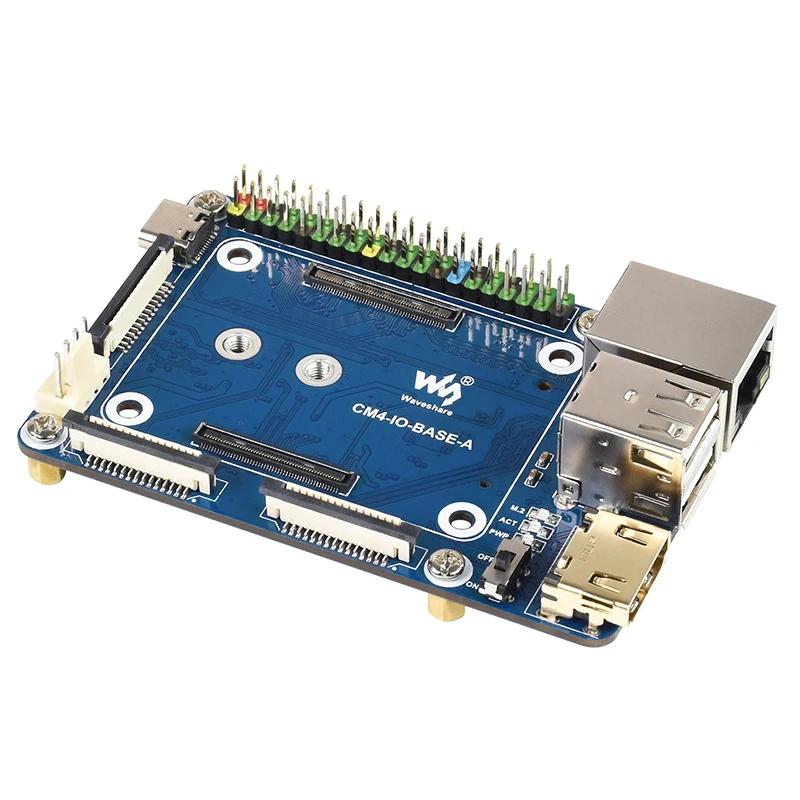

Mini Base Board (B) Projetado para Raspberry Pi Compute Module 4
Adequado para avaliar o Raspberry Pi CM4 ou ser integrado em produtos finais
Soquete padrão CM4 e cabeçalho codificado a cores do pi 40PIN GPIO da framboesa
Adequado para Compute Module 4 Lite/EMMC Series Module
Conectores múltiplos a bordo Incluindo:
Ethernet do gigabit de CSI/DSI/RTC/FAN/HDMI/USB/RJ45/micro slot para cartão do SD/M.2
-

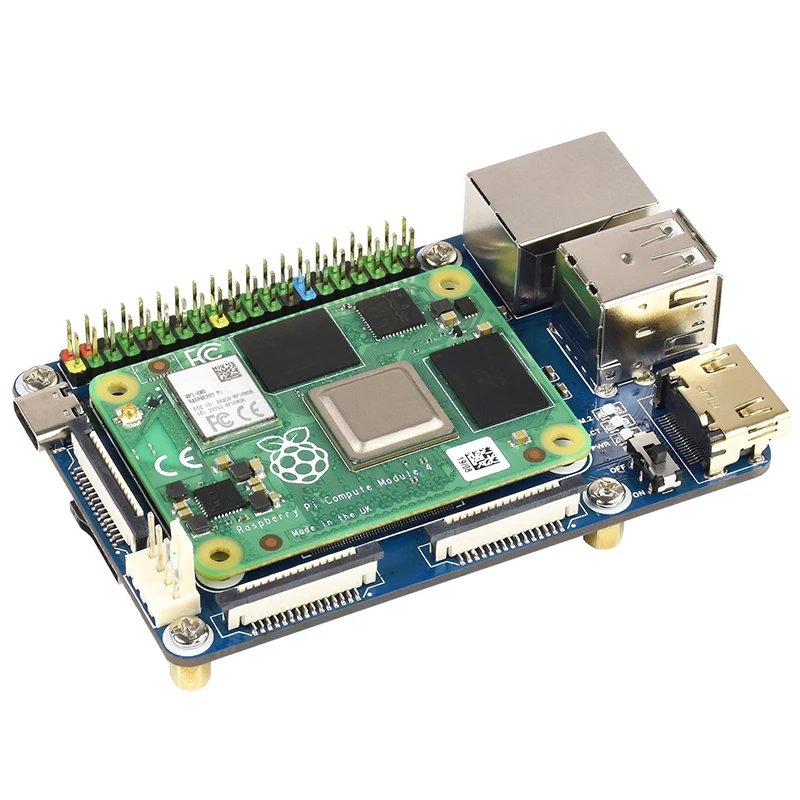

Tomada CM4
Adequado para todas as variantes do Compute Module 4 -
Potência entrada/Programação
Fonte de alimentação 5V/2.5A ou usada para a queima do eMMC -
DISP
Porta display MIPI DSI -
VENTILADOR
Para conectar o ventilador, permite o ajuste e a medição da velocidade -
CAM
2x MIPI CSI câmera portas -
Conector HDMI0
Porta HDMI0, suporta saída 4K 30fps -
Portas USB 2.0
2x portas USB 2.0, para conectar tipos de dispositivos USB -
Conector Gigabit Ethernet
Conector Gigabit Ethernet RJ45, com suporte à rede 10/100/1000M -
Indicador M.2
Indicando o estado operacional da interface M.2 -
Indicador ACT
Indicando o status operacional do Raspberry Pi -
Indicador PWR
Indicando o status da fonte de alimentação Raspberry Pi -
Seleção BOOT
ON: CM4 seria inicializado a partir da interface USB-C
OFF: CM4 seria inicializado a partir do cartão eMMC ou Micro SD
-
Cabeçalho 40PIN GPIO
-

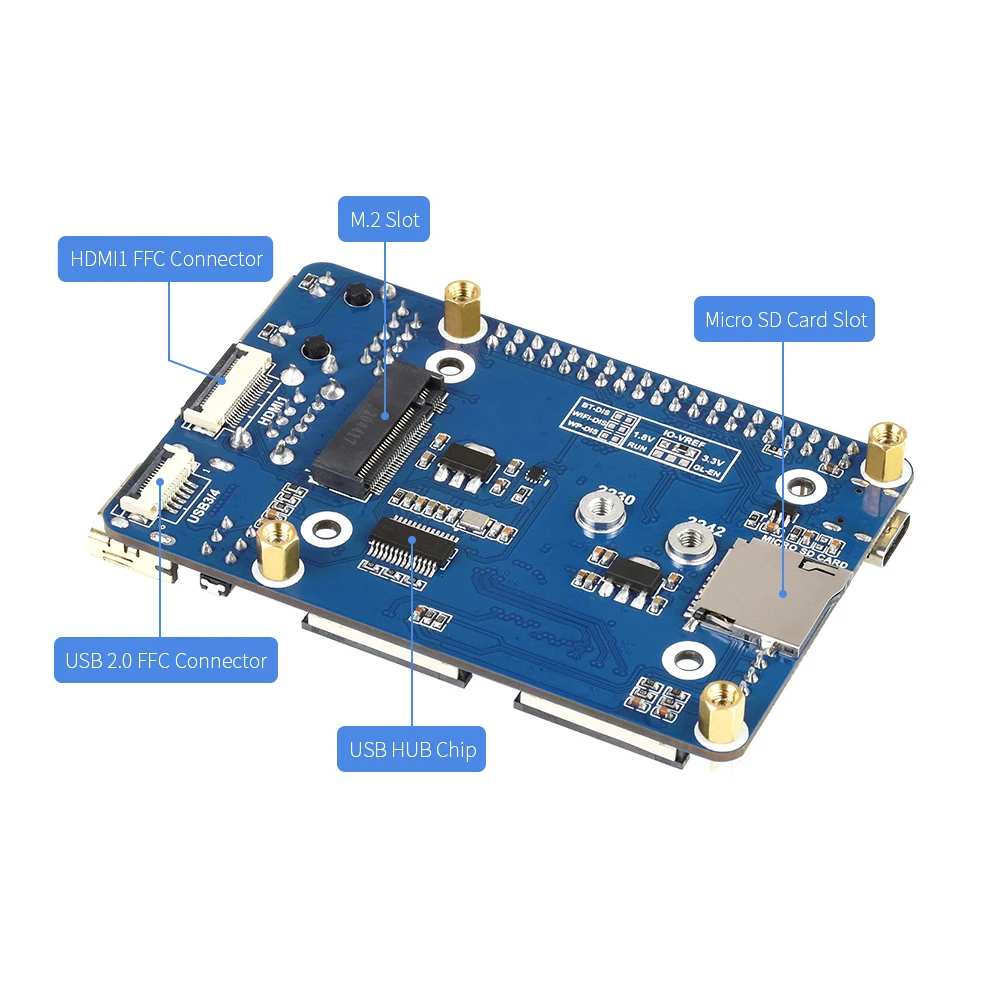

Slot para cartão Micro SD
Para conectar um cartão Micro SD com imagem pré-queimada (variante Lite SOMENTE) -
Conector HDMI1 FFC
Porta HDMI1, suporta saída 4K 30fps -
Conector USB 2.0 FFC
Pode ser conectado por um adaptador -
FE1.1S
Chip USB HUB, expandindo uma porta USB para portas 4x -
Ranhura M.2
Suporta tipos de SSD NVME ou módulos de comunicação com interface PCIE M.2 KEY-M -
Chip RTC
Permite funções relacionadas ao RTC, como ativação, desligamento, reinicialização e muito mais -
RTC interrompe seleção
PI-RUN: reinicialização CM4 na interrupção RTC
GN-EN: Desligamento CM4 na interrupção RTC
D4: O pino D4 é acionado na interrupção do RTC -
EMC2301
Controlador do ventilador para ajuste/medição de velocidade -
Suporte bateria RTC
Suporta célula botão CR1220
Mais conectores compatíveis com USB e HDMI Via FFC
|
CONSELHO IO CM4 |
MINI BASE |
DUPLO GIGABIT ETH |
BASE POE (B) |
BASE POE |
1. Placas de Desenvolvimento OFICIAL RASPBERRY PI |
|
|
LITE VER. |
-COMPLETO. |
|||||
|
POE |
N/A |
Integra circuito PoE compatível com 802.3af (5V/2.5A) |
Apenas cabeçalho PoE |
|||
|
USB |
USB 2,0 × 2 |
USB 3,2 Gén1 × 3 |
USB 2,0 × 4 |
USB 3,2 Gén1 × 4 |
USB 2,0 × 4 |
|
|
GPIO |
Raspberry Pi 40PIN GPIO × 1 |
|||||
|
CABEÇA |
Ranhura M.2 × 1 |
N/A |
RS485 × 1 |
N/A |
PCIe Gen 2 × 1 |
|
|
HDMI |
Compatível com HDMI × 2 |
Compatível com HDMI × 2 |
||||
|
DISPLAY DSI |
MIPI DSI × 1 |
MIPI DSI × 2 |
MIPI DSI × 2 |
|||
|
CÂMERA CSI |
MIPI CSI-2 × 2 |
MIPI CSI-2 × 2 |
||||
|
ENTRADA DE POTÊNCIA |
5V |
7V ~ 36V |
5V |
7V ~ 36V |
12V |
|
|
VENTILADOR |
5V |
5v/12v |
12V |
|||
|
Sem controle do ventilador |
Permite ajuste e medição velocidade |
|||||
|
RTC |
N/A |
Relógio em tempo real com tomada da bateria e capacidade de acordar Compute Module 4 |
||||
|
RJ45 ETERNET |
Ethernet Gigabit |
Ethernet dupla Gigabit |
Ethernet Gigabit |
|||
|
MEIA CM4 |
Adequado para todas as variantes do Compute Module 4 |
|||||
|
SLOT DE CARTÃO SD |
Soquete do cartão microSD para Compute Module 4 Lite (sem eMMC) variantes |
|||||
|

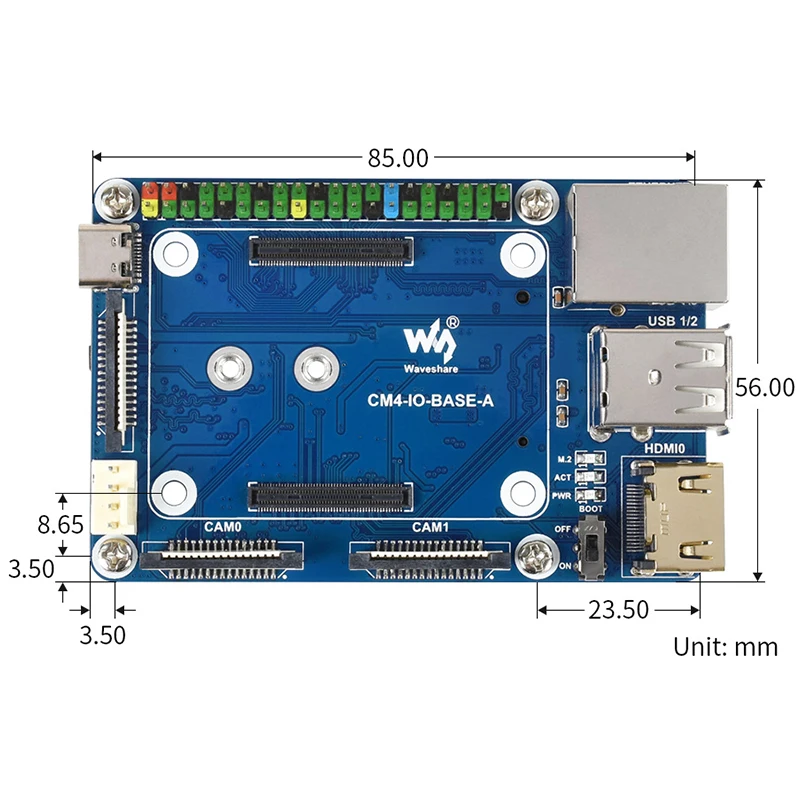

DIMENSÕES (MM) |
85.0 × 56.0 |
109.0 × 91.5 |
124.50 × 108.80 |
160 × 90 |
||
* Recursos para diferentes produtos podem variar, por favor verifique a página wiki para confirmar os recursos realmente fornecidos.

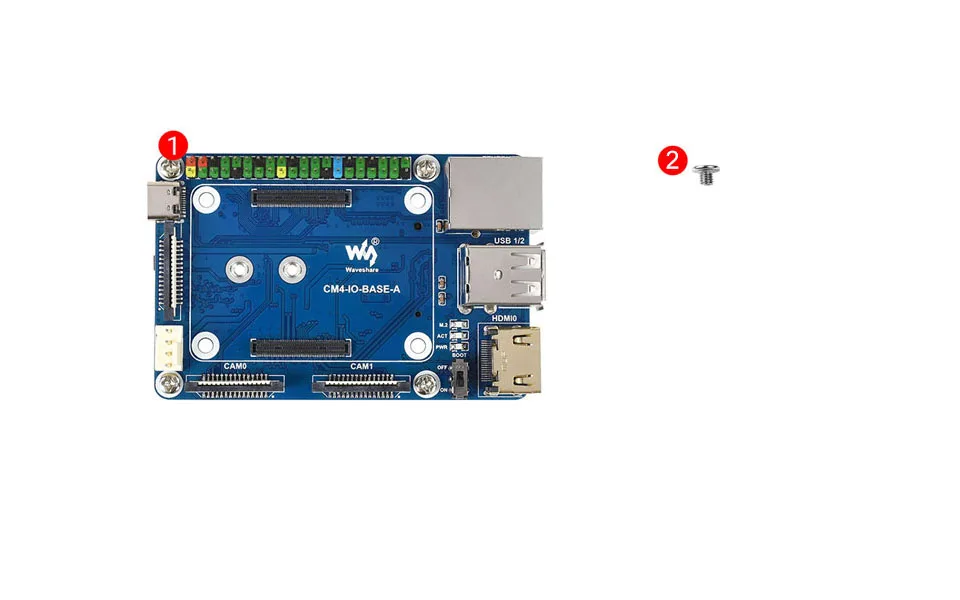

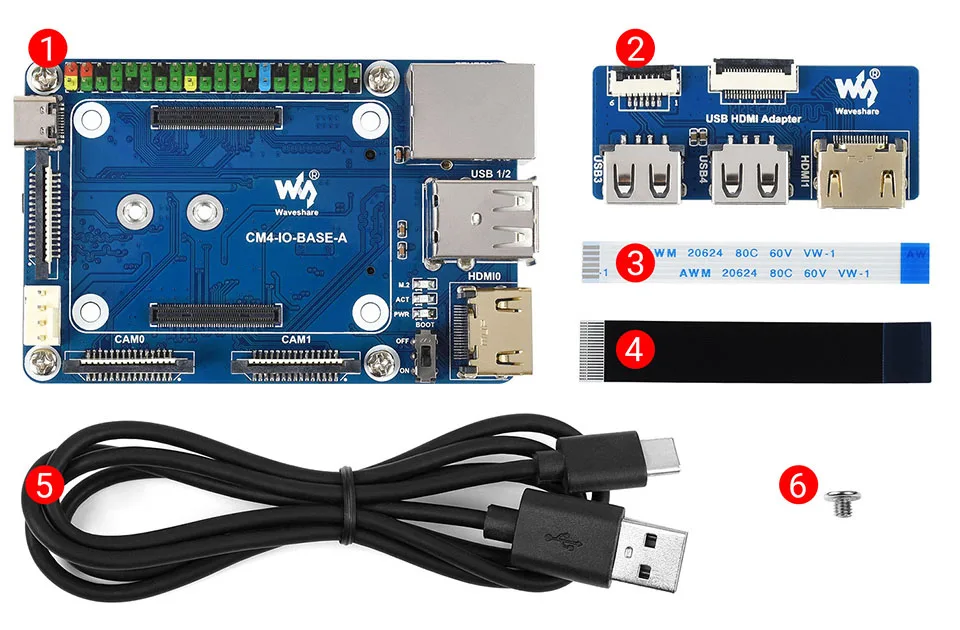

CONTEÚDO DE PACOTE
Opção 1:
Peso:0,088 quilogramas
-
Xx1
-
Adaptador USB compatível com HDMI x1
-
FFC cabo 6PIN 1,0 passo 60mm x1
-
Cabo 20PIN do FFC 0,5 passo 60mm x1
-
USB-A a USB-C cabo 1m x1
-
SSD montagem parafuso x1
2. Cm4 com Módulo de Computador Cb4. Dsi
Peso:0,049 quilogramas
-
Xx1
-
SSD montagem parafuso x1
3. Mini Placa de Base para Módulo de
