Chapéu Gsm Gprs Gnss Baseado em Sim868 para Raspberry pi Baixa Potência Permite Que Rpi Celular Enviar Mensagens Posição Global Etc.

Visão geral

Este é um prático e baixo consumo de energia raspberry pi que apresenta várias funcionalidades de comunicação: gsm, gprs, gnss e bluetooth.

Ele permite que seu pi faça uma chamada telefônica facilmente, envie mensagens, conecte-se à internet sem fio, posição global, transferir dados via bluetooth e assim por diante.

Recursos

Geral

• Cabeçalho de extensão gpio raspberry pi 40 pinos padrão, suporta placas da série raspberry pi

• Suporta sms, chamada telefônica, gprs, dtmf, http, ftp, mms, e-mail, etc.

• Suporte gps, bússola, glonass, posicionamento da estação base lbs, omni-posicionamento

• Bluetooth 3.0, suporta transferência de dados por meio de bluetooth

• Conversor usb para uart integrado cp2102 para depuração uart

• 6x leds para indicar o status de funcionamento do módulo

• Slot para cartão sim para cartão sim de 1.8v/3v

• Rtc com suporte de bateria de reserva

• Detecção automática de baudrate (1200bps ~ 115200bps)

• Controle via comandos at (3gpp ts 27.007, 27.005 e simcom aprimorado nos comandos)

• Suporta kit de ferramentas de aplicação sim: gsm 11.14 release 99

• Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/arduino/stm32)

Gsm/gprs

• Banda

  • Gsm 850/egsm 900/dcs 1800/pcs 1900 mhz

  • Pesquisa automática quad-band

  • Compatível com gsm fase 2/2

• Potência emissora

  • Classe 4 (2w @ gsm 850/egsm 900 mhz)

  • Classe 1 (1w @ dcs 1800/pcs 1900 mhz)

• Conectividade gprs

  • Gprs multi-slot classe 12 (padrão)

  • Gprs multi-slot classe 1 ~ 12 (configurável)

• Recurso de dados gprs

  • Velocidade de ligação descendente: máx. 85.6kbps

  • Velocidade de uplink: máx. 85.6kbps

  • Esquemas de codificação: mulheres

  • Suporta pap (protocolo de autenticação de senha) para conexão ppp

  • Suporta pbcch

  • Suporta ussd

• Sms

  • Suporte: modo mt/mo/cb/text/pdu

  • Armazenamento sms: cartão sim

• Áudio

  • Codificação de voz/modo de decodificação: meia taxa \ taxa total aprimorada \ taxa adaptável

  • Suporta cancelamento de eco

  • Suporta redução de ruído

Gnss

• Tipo de receptor

  • 33 canais de rastreamento

  • 99 canais de aquisição

  • Código gps l1 c/a

• Sensibilidade

  • Rastreamento: -165 dbm

  • Partidas a frio: -148 dbm

• Hora de consertar

  • Partidas a frio: 28s (typ.)

  • Início quente: < 1s

  • Início quente: 26s

• Precisão

  • Posição horizontal: <2.5m cep

Bluetooth

• Integra comandos

• Compatível com as especificações bluetooth 3.0 edr

• Suporta spp, opp, hfp/hsp, etc.

Misc

• Tensão operacional: 5v

• Temperatura operacional: -40 ° c ~ 85 ° c

• Temperatura de armazenamento: -45 ° c ~ 90 ° c

• Dimensões: 30.2mm x 65mm

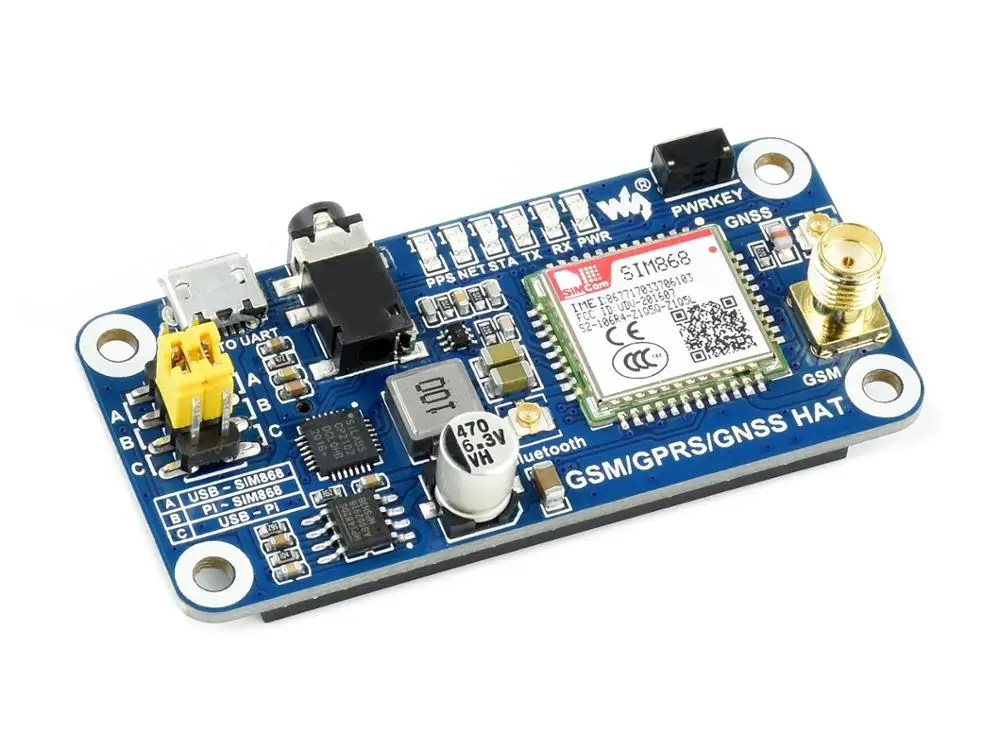

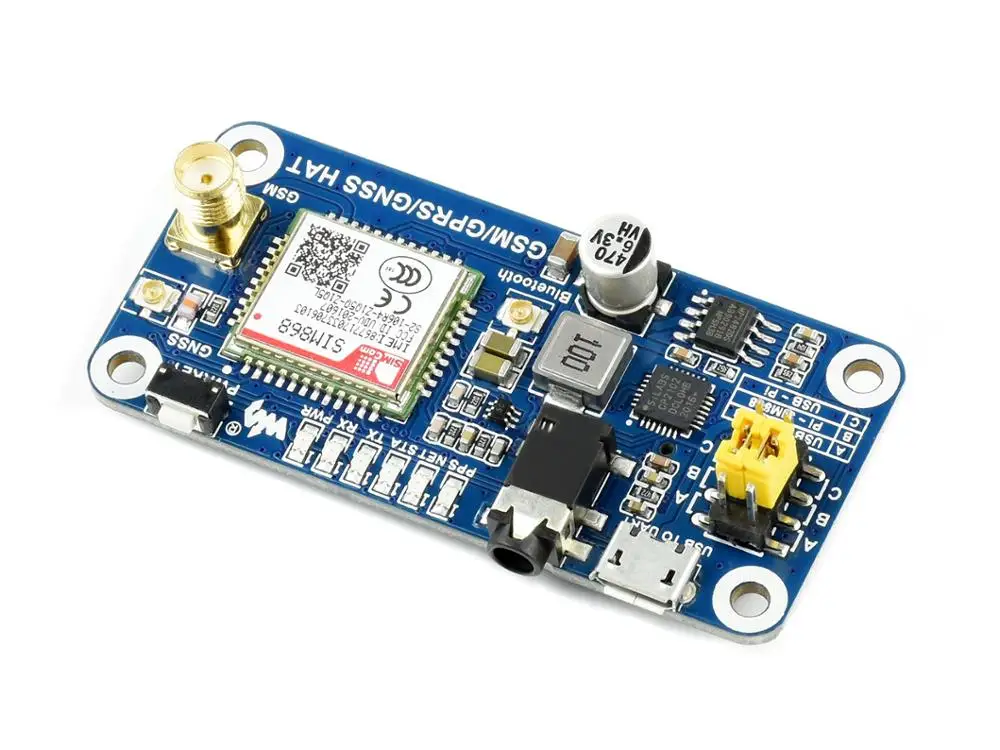

O que está a bordo

1. Módulo sim868

2. Zmm5v1:Diodo regulador

3. Smf05c:Diodo de tvs

4. Cp2102:Conversor usb para uart

5. Mp1482:Chip de potência

6. Ndc7002n:Tradutor de nível de tensão

7. Indicador de status gps

8. Indicador líquido:

   • Pisca rápido quando o módulo é iniciado

   • Pisca lentamente após o registro gsm ter sucesso

9. Indicador de status de trabalho do módulo sta

10. Indicador sim868 uart tx/rx

11. Indicador de energia

12. Botão de controle sim868:Pressione o botão e segure por 1s, para iniciar/desligar o sim868

13. Conector raspberry pi gpio

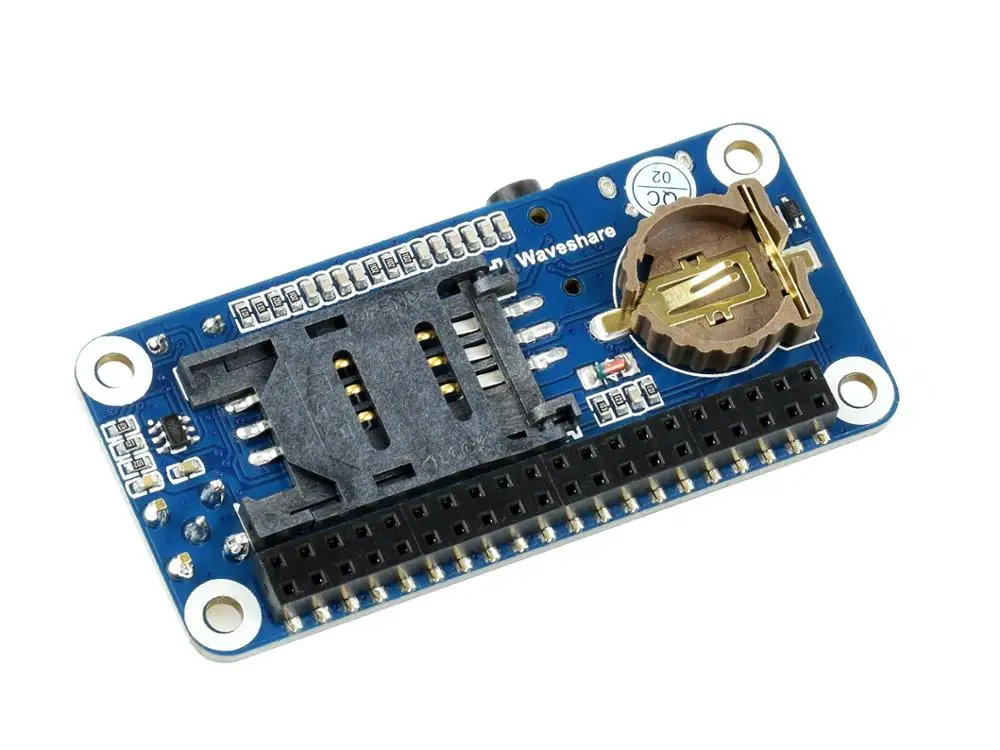

14. Slot para cartão sim

15. Interface usb para uart

16. Fone de ouvido/conector de microfone de 3.5mm

17. Conector de antena gnss

18. Conector de antena bluetooth

19. Conector de antena gsm

20. Suporte de bateria cr1220:Para bateria de backup rtc

21. Interruptor de seleção uart

    • A: controle o sim868 através de usb para uart

    • B: controle o sim868 através de raspberry pi

    • C: acesse o raspberry pi através de usb para uart

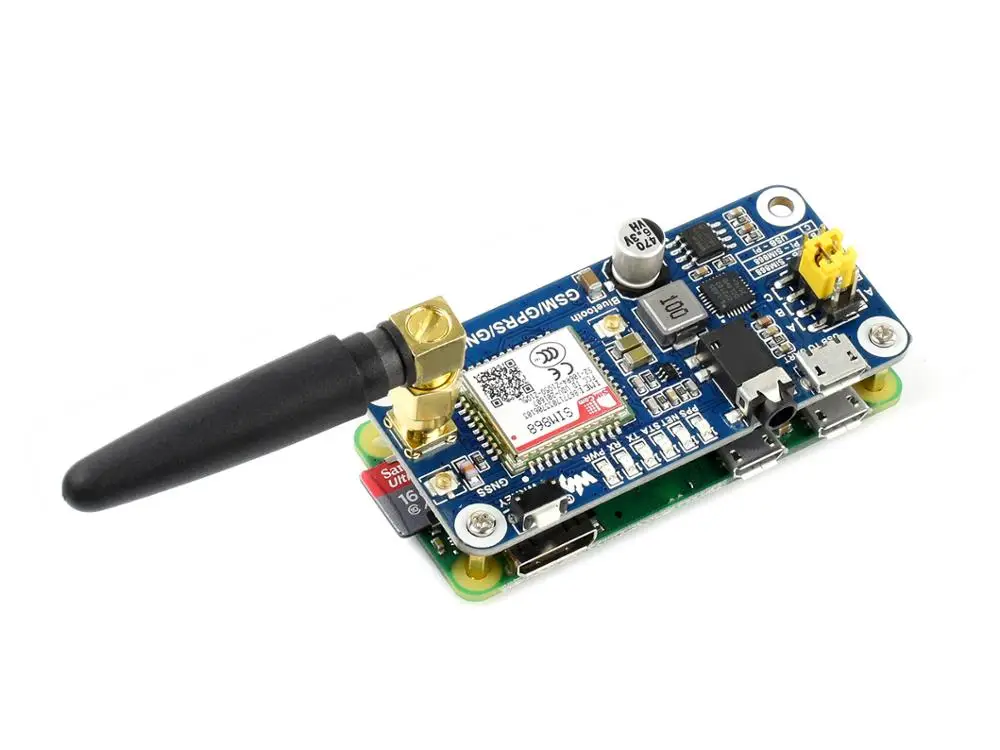

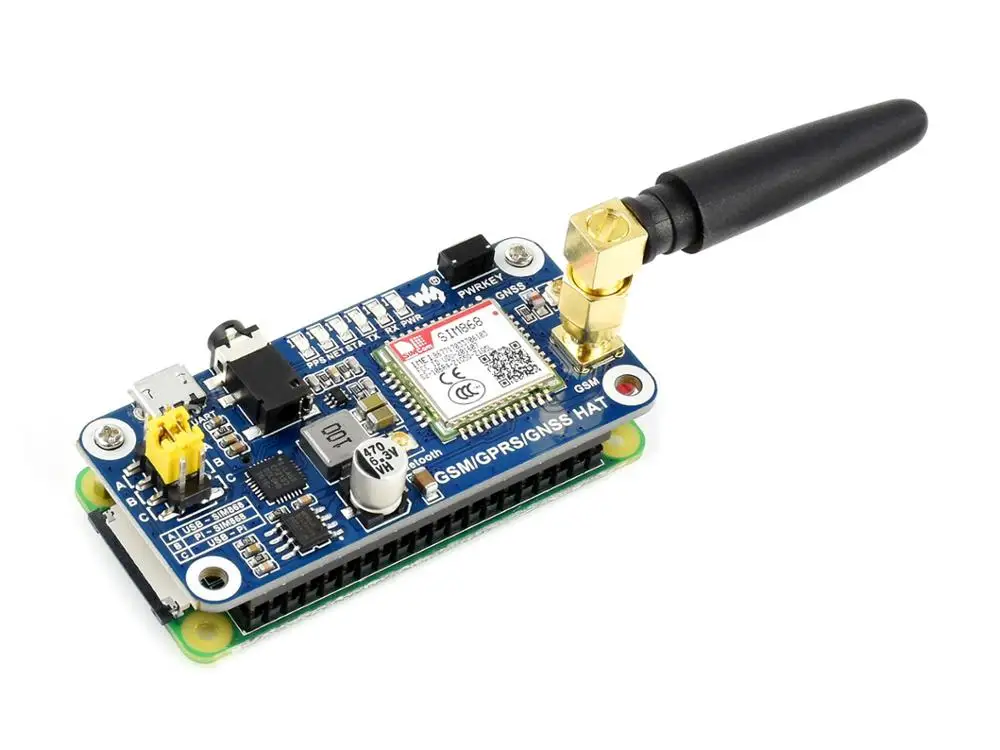

Fotos

Nota: o raspberry pi na foto não está incluído.

Dimensão

1. Rpi Celular Enviar Mensagens Posição Global Etc.

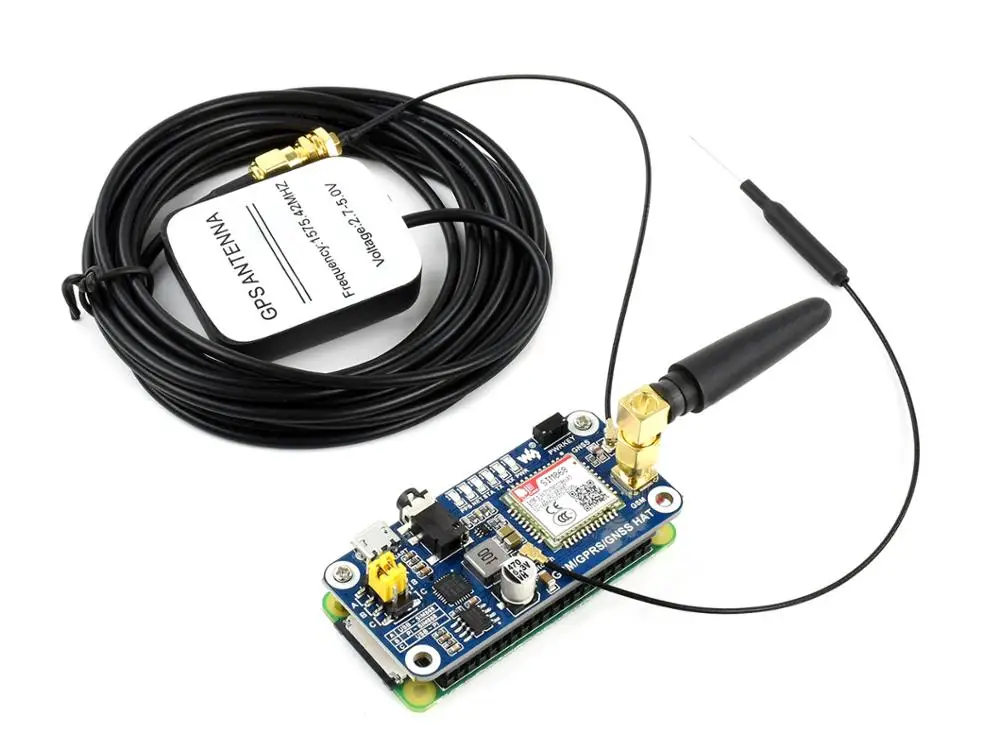

Conteúdo do pacote

Peso:0.144 kg

1. Gsm/gprs/gnss hat x1

2. Antena gsm x1

3. Antena externa gps (b) x1

4. Antena bluetooth x1

5. Plugue usb tipo a para cabo micro plugue x1

6. Pacote de parafusos rpi (2 unidades) x1
