4G/3G/2G/GSM/GPRS/GNSS HAT para Raspberry Pi, com base em SIM7600E-H

Nota: o Chapéus SIM7600E-H 4G SOMENTE disponível no Sudeste Asiático, Ásia Ocidental, Europa, África. caso contrário, não pode ser usado.

Verifique por favor as faixas apoiadas de acordo com seu fornecedor de serviços local, selecione apropriado ao colocar a ordem

DESCRIÇÃO

Síntese

O HAT SIM7600E-H 4G é um módulo de comunicação 4G/3G/2G e posicionamento GNSS, que suporta LTE CAT4 até 150Mbps para transferência de dados downlink. É muito baixo consumo de energia.

Você pode conectar este módulo 4G ao computador para navegar na Internet ou anexá-lo ao Raspberry Pi para ativar funções como conexão de alta velocidade 4G, comunicação sem fio, fazer chamadas telefônicas, enviar SMS, posicionamento global, etc.

Nota: este é um módulo específico da região, verifique por favor as faixas apoiadas antes de colocar a ordem.

Características

• Conectividade Raspberry Pi, compatível com Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +

• Suporta discagem, chamada telefônica, SMS, MMS, correio, TCP, UDP, DTMF, HTTP, FTP, etc.

• Suporta posicionamento GPS, BeiDou, Glonass, LBS estação base

• Interface USB a bordo, para testar comandos AT, obter dados de posicionamento GPS e assim por diante

• Onboard CP2102 USB para UART conversor, para depuração serial

• Breakout UART control pinos, para se conectar com placas host como Arduino/STM32

• Slot para cartão SIM, suporta cartão SIM 1.8V/3V

• Slot para cartão TF para armazenar dados como arquivos, mensagens, etc.

• Tomada audio a bordo e decodificador audio para fazer a chamada telefónica

• 2x indicadores LED, fácil de monitorar o status de trabalho

• Translator de tensão integrado, tensão operacional pode ser configurada para 3.3V ou 5V via jumper

• Baudrate: 300bps ~ 4Mbps (defeito: 115200bps)

• Autobauding baudrate: 9600bps ~ 115200bps

• Controle via comandos AT (conjunto de comandos 3GPP TS 27.007, 27.005 e V.25TER)

• Suporta SIM toolkit aplicação: SAT Classe 3, GSM 11.14 Release 99, USAT

• Vem com recursos do desenvolvimento e manual (exemplos para Raspberry Pi/Arduino/STM32)

Comunicações Especificações

Especificações GNSS

• Tipo do receptor

  • 16 canais

  • Código C/A

• Sensibilidade

  • Rastreamento: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)

  • Comandos a frio: -148 dBm

• Time-To-First-Fix (ao ar livre)

  • Começo frio: <35s

  • Quente começa: <1s

• Precisão

  • Posição: <2,5 m CEP

SMS e Áudio Especificações

• SMS

  • Tipos suportados: MT, MO, CB, texto, PDU

  • Armazenamento: cartão USIM e ME (padrão)

• Característica audio

  • Suporta cancelamento eco

  • Suporta redução do ruído

Outras especificações

1. High Quality Computador e Escritório

• Alimentação: 5V

• Tensão operacional: 5V/3.3V (configurada via jumper)

• Temperatura operacional: -30 °C ~ 80 °C

• Temperatura do armazenamento: -45 °C ~ 90 °C

• Dimensão: 56,21 milímetros x 65,15 milímetros

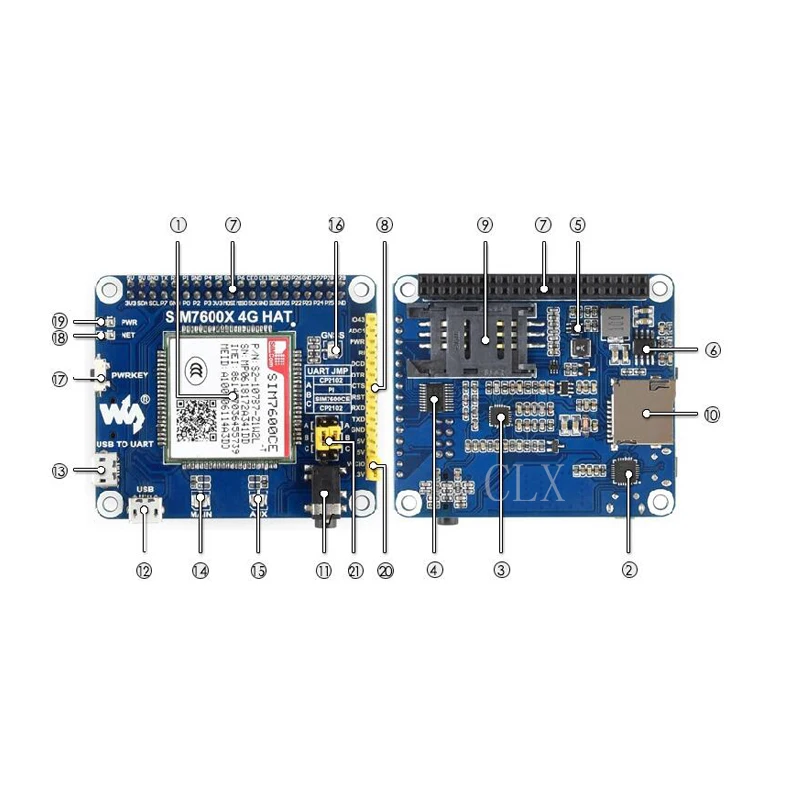

• O que há a bordo

• 1. SIM7600E-H

  2. CP2102 USB para UART conversor

  3. Decodificador áudio NAU8810

  4. TXS0108EPWR tensão tradutor:Traduz 3.3V/5V em 1.8V

  5. Chip poder MP2128DT

  6. Chip poder MP1482

  7. Raspberry Pi GPIO cabeçalho:Para conexão com Raspberry Pi

  8. Interface do controle SIM7600:Para conexão com placas host como Arduino/STM32

  9. Slot do cartão SIM:Suporta cartão SIM 1.8V/3V

  10. Slot do cartão TF:Permite armazenamento arquivo/SMS/…

  11. 3,5 milímetros fone/mic jack

  12. Interface USB:Para testar comandos AT, obter dados de posicionamento GPS etc.

  13. Interface USB para UART:Para depuração serial, ou login no Raspberry Pi

  14. PRINCIPAL antena conector

  15. Conector antena AUX

  16. Conector antena GNSS

  17. Interruptor de energia

  18. Indicador do status rede

  19. Indicador do poder

  20. Operando jumper seleção tensão:
      VCCIO – 3.3V: ajustar a tensão operacional como 3.3V
      VCCIO – 5V: defina a tensão operacional como 5V

  21. UART jumper seleção:
      A: acesso Raspberry Pi via USB para UART
      B: controlar o SIM7600 por Raspberry Pi
      C: controle o SIM7600 via USB para UART

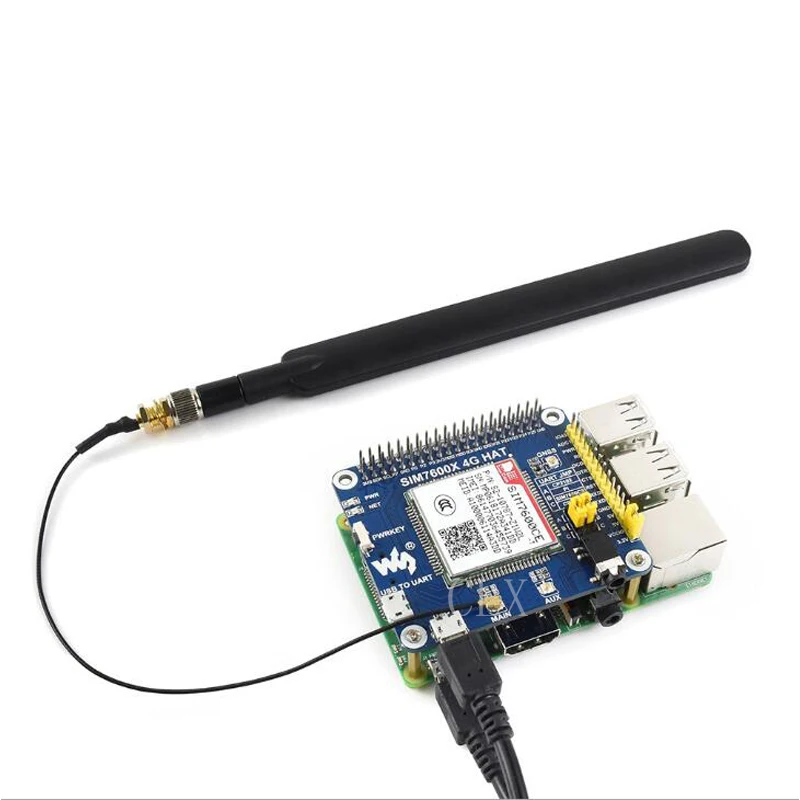

• 2. Computador e Escritório

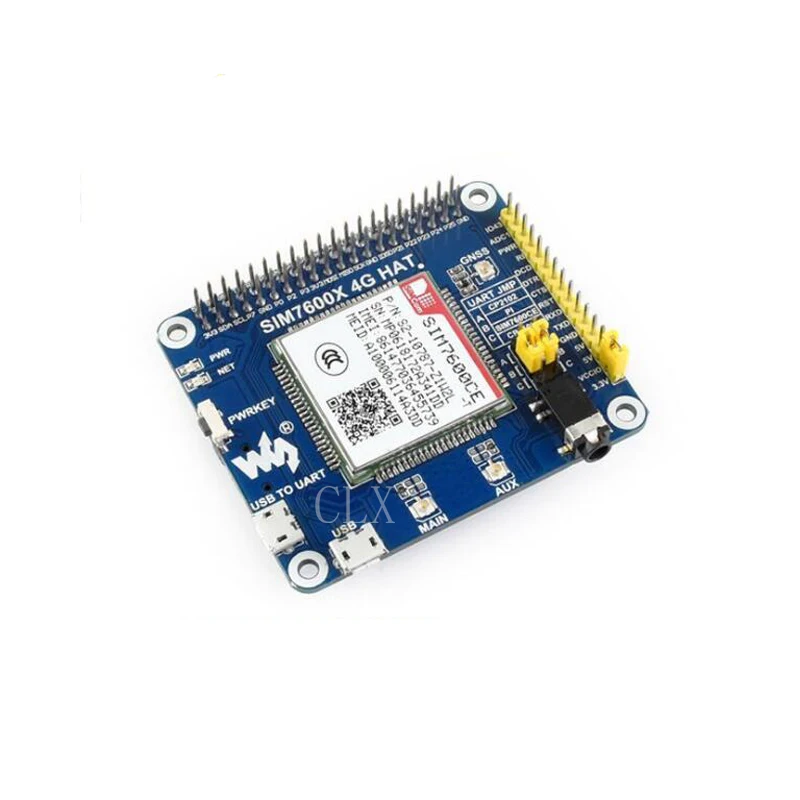

  3. Chapéu 4g 3g 2g Gsm Gprs Gnss para Raspberry pi com Base

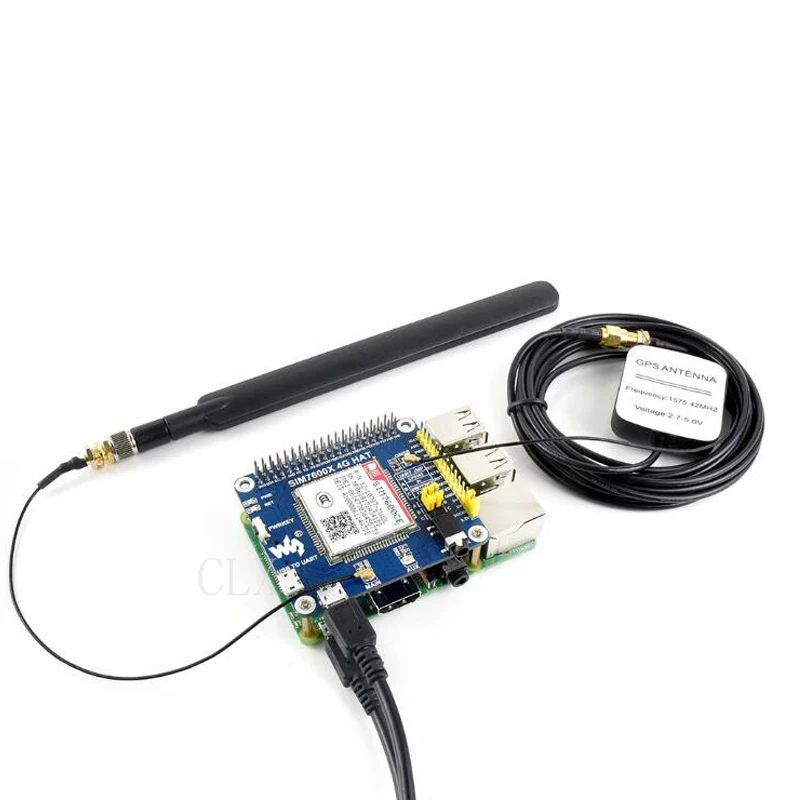

  4. Cheap Acessórios p Quadro de Demonstração

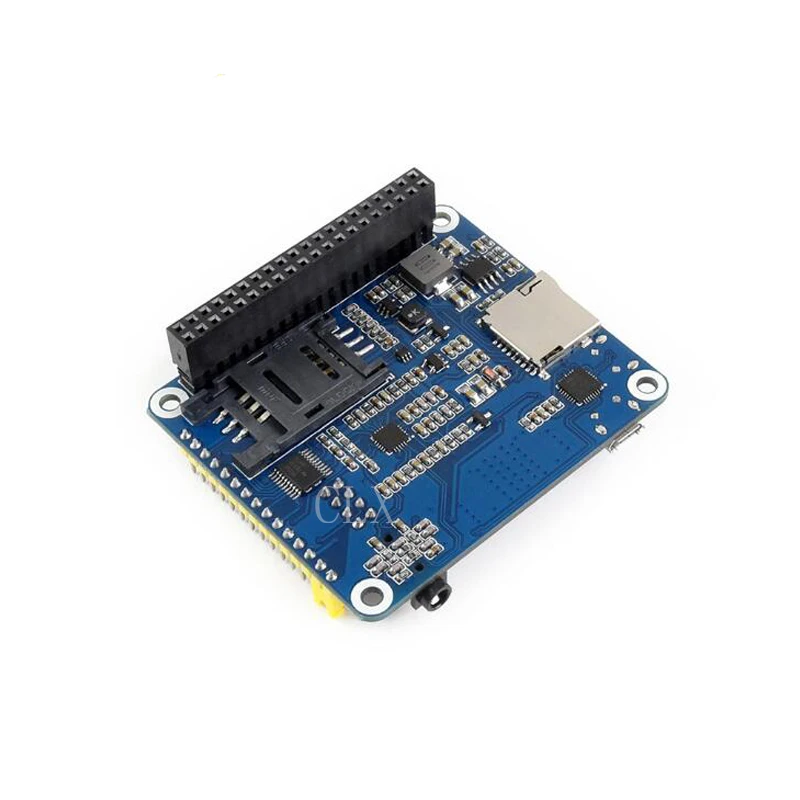

  5. Acessórios p Quadro de Demonstração

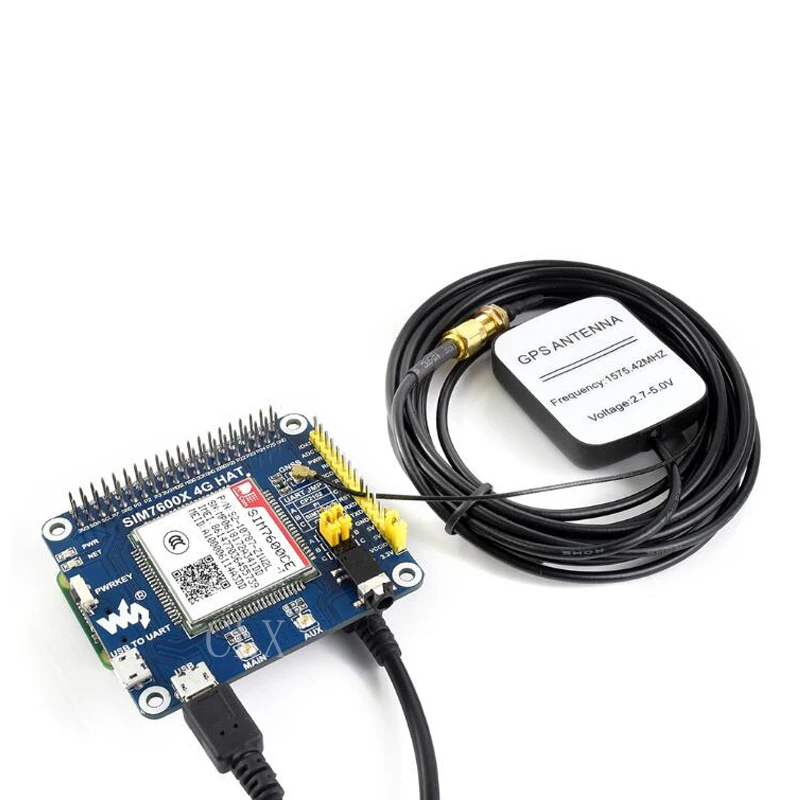

  6. High Quality Computador e Escritório



  7. Computador e Escritório



• Recursos Desenvolvimento

  Wiki:

  Conteúdo do pacote

  Peso:0,172 quilogramas

  Nota: o Raspberry Pi na foto não está incluído.

  1. SIM7600E-H 4G HAT x1

  2. Antena LTE x1

  3. Antena externa GPS (B) x1

  4. Plugue USB tipo A para cabo micro plugue x2

  5. RPi parafusos pack (2pcs) x1
