Câmera de Imagem Térmica Wavesare Mlx90640 Câmera de Imagem Infravermelha 32*24 Pixels Campo de Visão de 110 Graus Interface I2c Quadro demonstração
Original price was: R$ 395,50.R$ 359,90Current price is: R$ 359,90.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Número do Modelo | Mlx90640-d110 Thermal Camera |
| Operating Voltage | 3.3v/5v |
| Communication Interface | I2C (address 0*33) |
| Resolution | ±1 |
| Refresh Rate | 0.5hz~64hz (programmable) |
| Dimensions | 28mm*16 MM |
| Mounting Hole Size | 2.0mm |
| Application 1 | High Precision Non-contact Temperature Measurements |
| Application 2 | IR Thermal Imaging Devices, IR Thermometers |
| Application 3 | Smart Home, Intelligent Building, Intelligent Lighting |
Descrição
Visão geral
Este é um campo de visão de 32 × 24 pixels, 110 °, câmera de imagem térmica de matriz ir, comunicação via interface i2c. É compatível com tensão operacional de 3.3v/5v, suporta plataformas de host como raspberry pi/arduino (esp32)/stm32, etc.
Ao utilizar a matriz de sensor térmico de infravermelho distante mlx90640, este módulo pode detectar a distribuição ir de objetos no campo de visão, transforme os dados em temperatura da superfície dos objetos por cálculo, e então gere imagens térmicas. Devido ao pequeno fator de forma, ele pode ser facilmente integrado a diversas aplicações de controle industrial ou inteligente.
Recursos
- Adota matriz de sensor térmico de infravermelho distante mlx90640, 32 × 24 pixels
- Comunicação via interface i2c, configurável para o modo rápido (taxa de dados de até 1mhz)
- Diferença de temperatura equivalente a ruído (rede) 0.1k rms @ 1hz taxa de atualização
- Tradutor de tensão a bordo, compatível com tensão operacional de 3.3v/5v
- Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/arduino (esp32)/stm32)
Especificações
- Tensão operacional: 3.3v/5v
- Corrente de operação: <23ma
- Interface de comunicação: i2c (endereço 0x33)
- Campo de visão (horizontal× vertical):
- Câmera térmica osmo: 55 ° × 35 ° (ângulo estreito fov, terno para medição de longo alcance)
- Câmera térmica osmo: 110 ° × 75 ° (grande angular fov, terno para medição de curto alcance)
- Temperatura operacional: -40 ° ~ 85 °
- Temperatura alvo: -40 ° ~ 300 °
- Resolução: ± 1 °
- Taxa de atualização: 0.5hz ~ 64hz (programável)
- Dimensões: 28mm × 16mm
- Tamanho do orifício de montagem: 2.0mm
Aplicações
- Medições de temperatura sem contato de alta precisão
- Dispositivos de imagem térmica ir, thermoômetros ir
- Casa inteligente, construção inteligente, iluminação inteligente
- Controle de temperatura industrial, monitoramento de segurança, detecção de intrusão/movimento

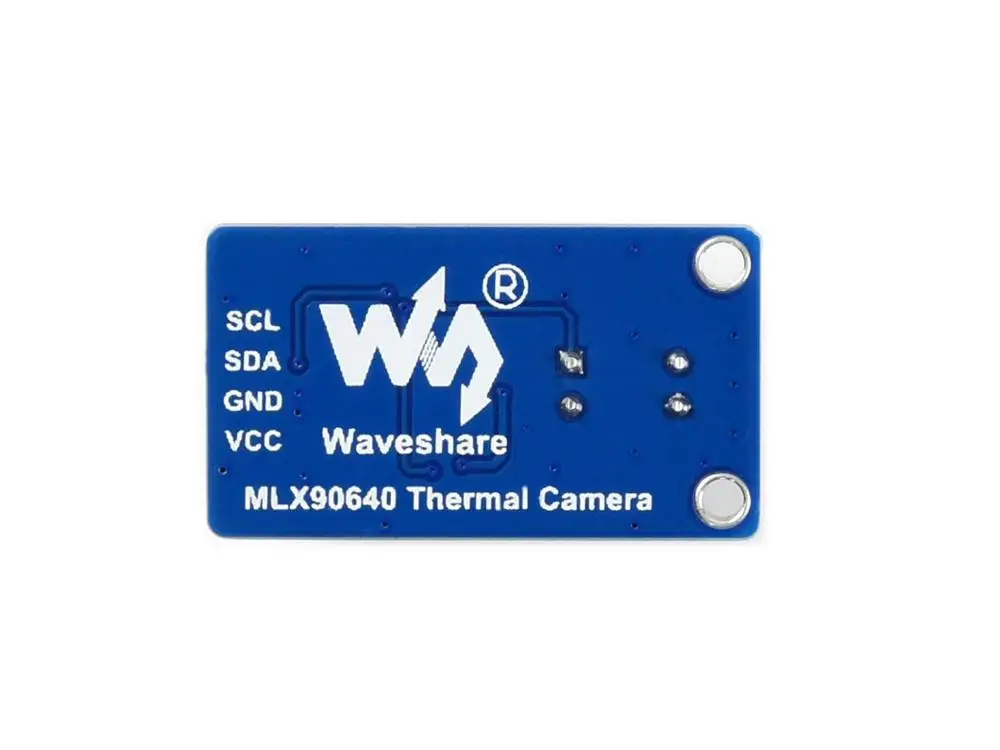

Pinouts
No caso de trabalhar com mcu:
- Vcc3.3v/5v
- GndGnd
- SdaLinha de dados mcu. i2c
- SclLinha de relógio mcu. i2c
Exemplo

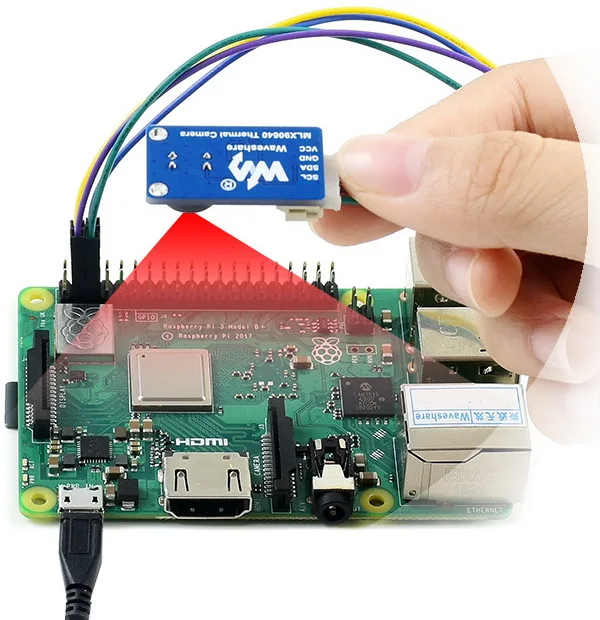

Gerando imagens térmicas ir do raspberry pi:
1. Quadro Demonstração – tipo de Placa Demo : Braço
2. de Imagem Infravermelha 32*24 Pixels Campo de – Nome da Marca : Waveshare

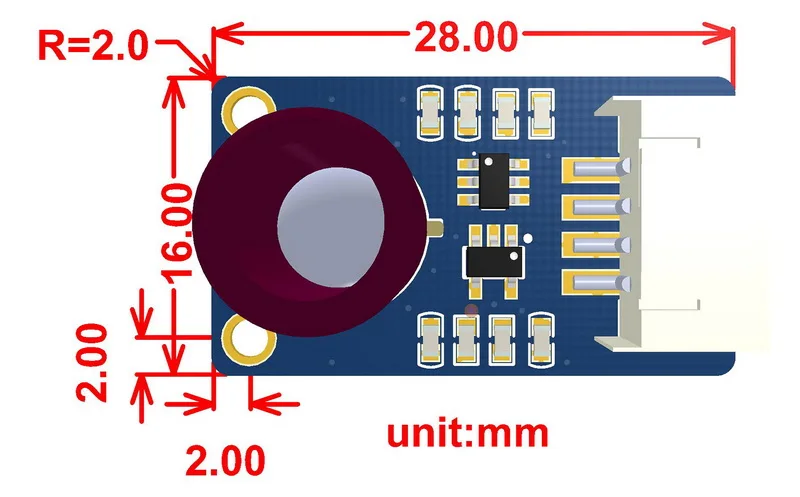

Dimensões
3. High Quality Computador e Escritório – Application 3 : Smart Home Intelligent Building Intelligent Lighting
Recursos de desenvolvimento
Wiki:
Conteúdo do pacote
Peso:0.006 kg

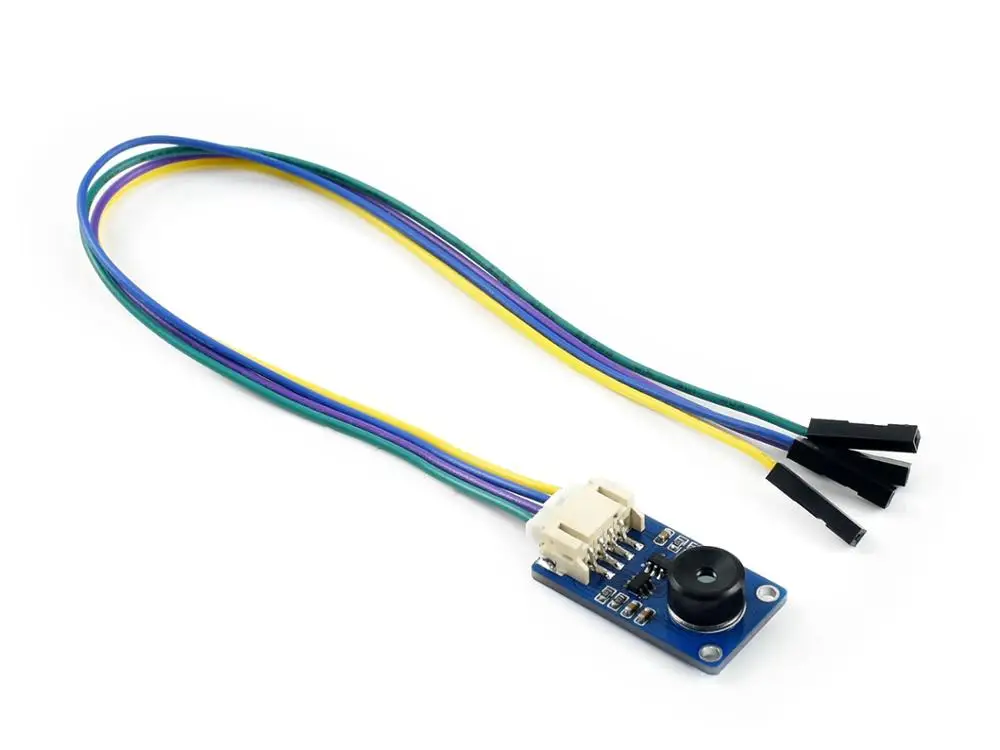

- 1. câmera térmica osmo x1
- 2. fio de 4 pinos ph2.0 x1
