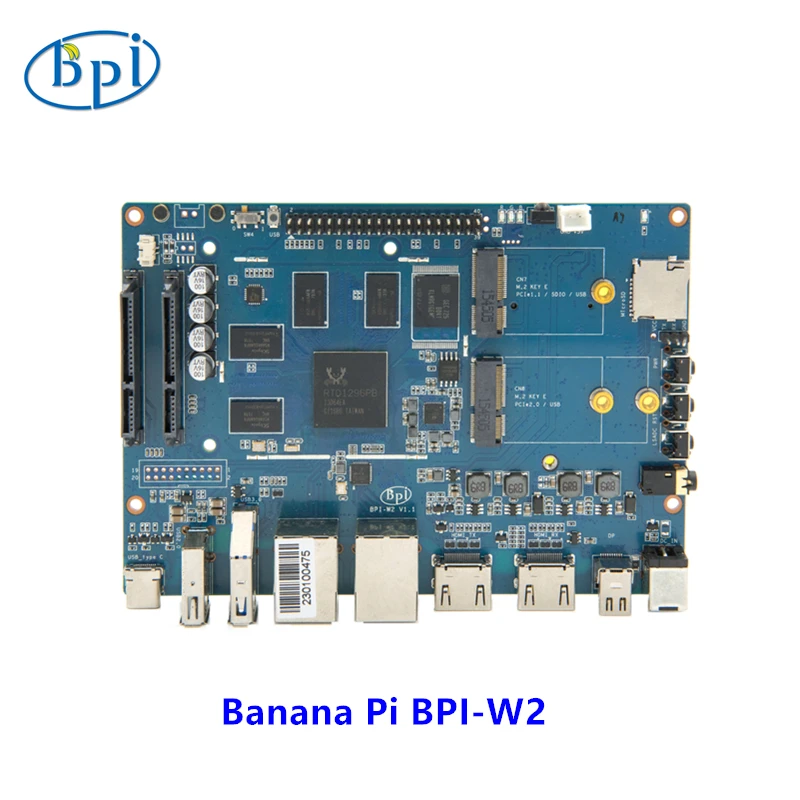

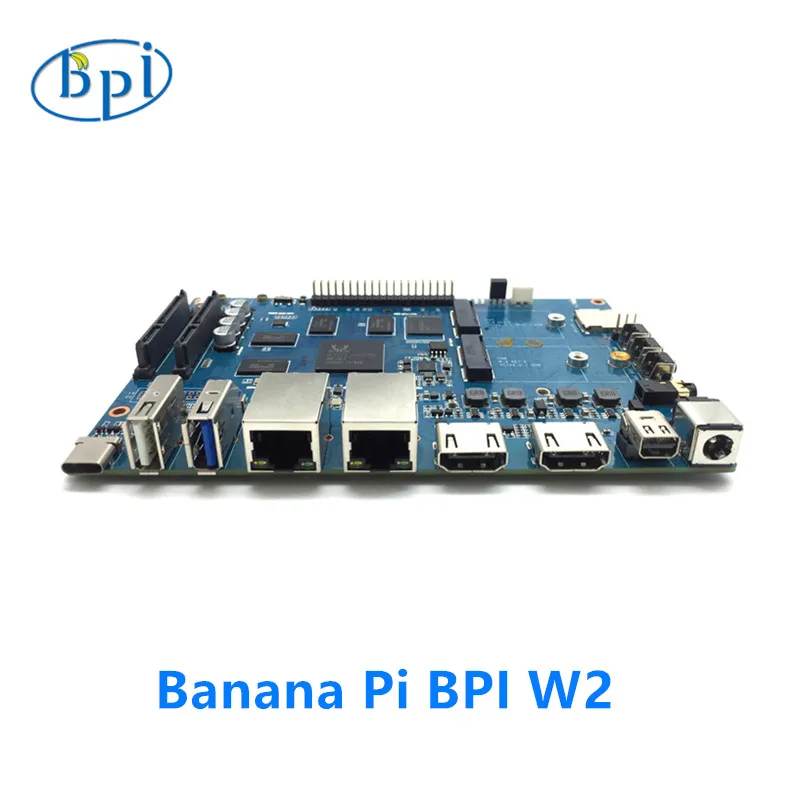

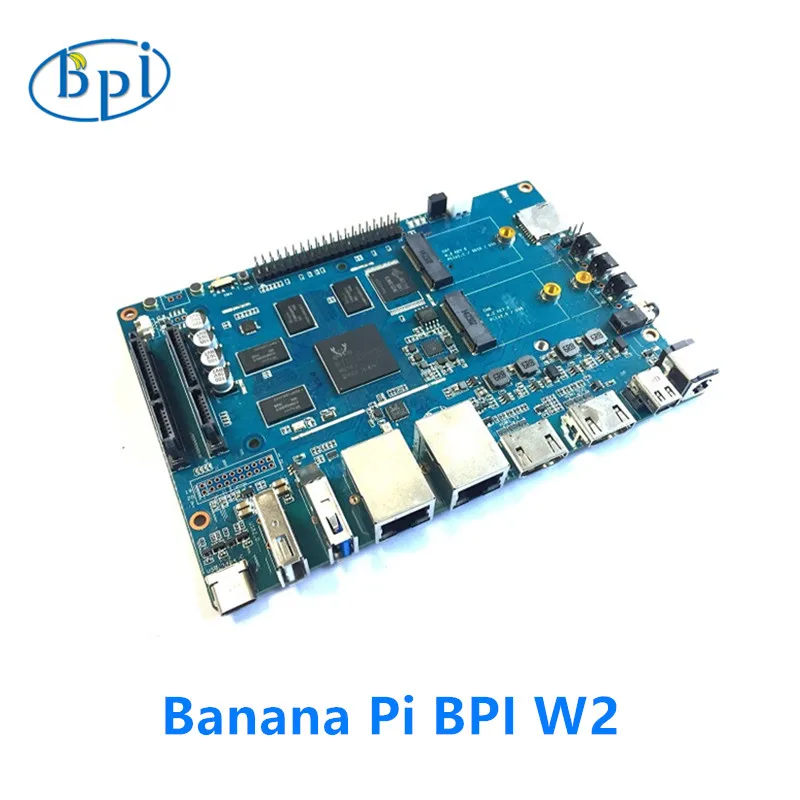

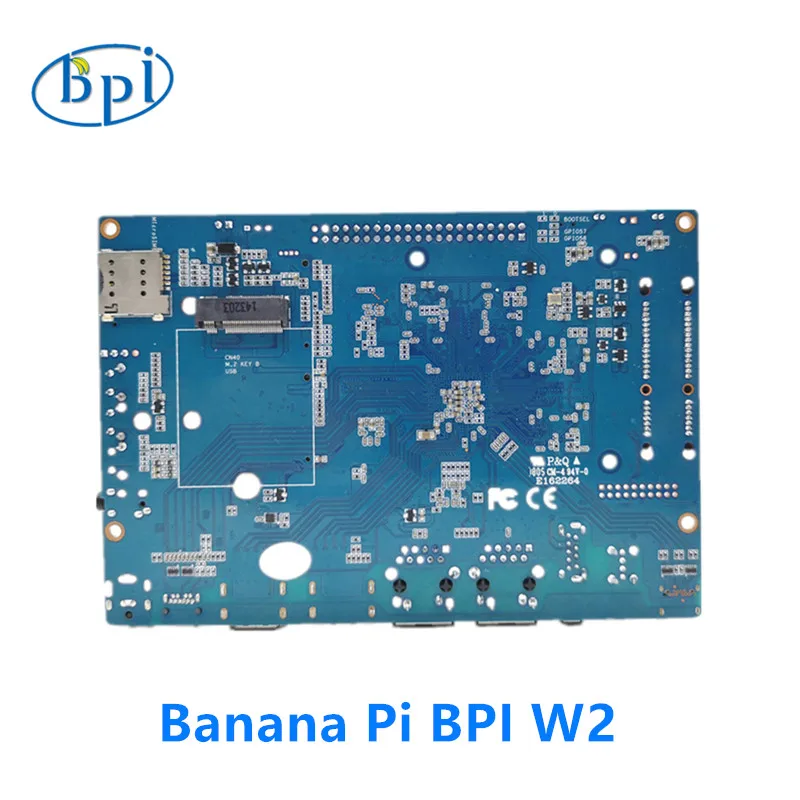

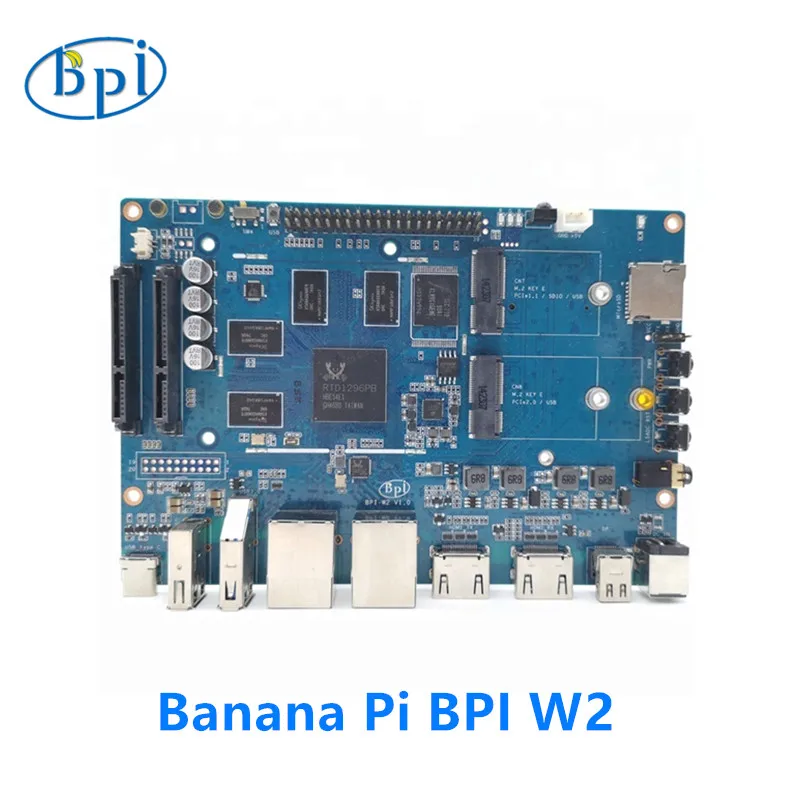

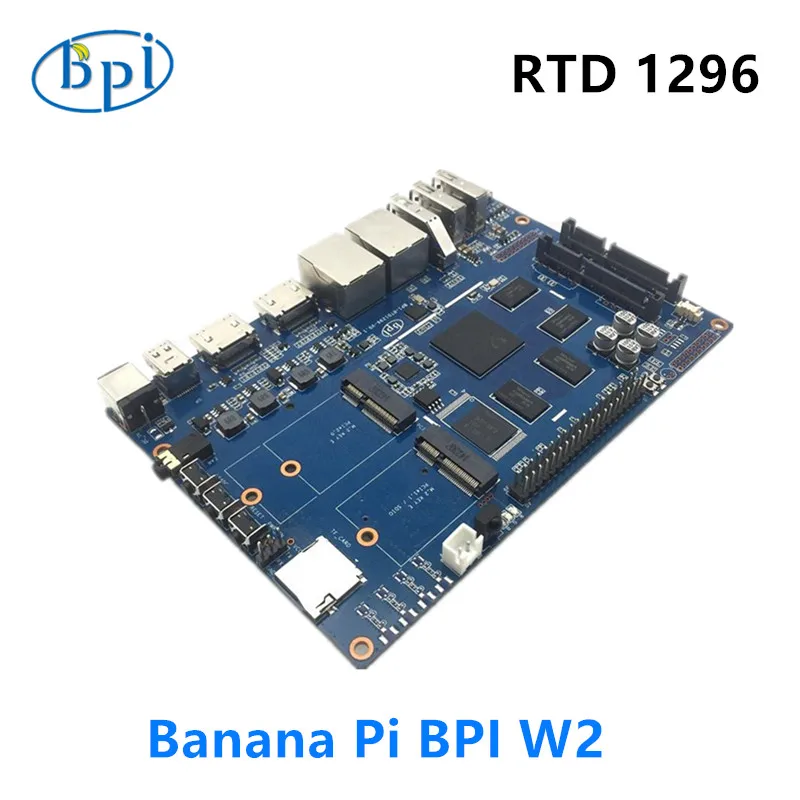

Name: Banana pi Bpi w2 Smart Nas Roteador Rtd1296 Placa de Desenvolvimento do Chip Quadro demonstração
Brand: Placas de Desenvolvimento
SKU: 32862157238
Price: 466.89 BRL
Availability: InStock

Banana pi Bpi w2 Smart Nas Roteador Rtd1296 Placa de Desenvolvimento do Chip Quadro demonstração

Original price was: R$ 583,62.Current price is: R$ 466,89.

SKU: 32862157238

Quadro demonstração

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características	Especificações
Nome da Marca	BPI
Tipo de Placa Demo	Braço
Certificado	CE
Certificado	FCC
Certificado	Rohs
Origem	CN (origem)
Interface	Suporte Para Cartão TF
Interface	Saída Hdmi/rca
Interface	Sata
Interface	USB OTG
Memória	2GB
Número do Modelo	Banana PI W2 Rtd1296
Recurso Integrado	10/100/1000 Mbps
Recurso Integrado	Bluetooth
Recurso Integrado	Wi-fi 802.11b/g/n
CPU	Realtek Rtd1296, Quad-core ARM Cortex-a53
GPU	Mali T820 MP3 GPU
Storage	2G Ddr4 Sdram
Interface	Mini Pcie 2.0 , 1.1 Interface , sdio, m.2 Intereface

Banana pi osmo smart nas roteador, rtd1296 chip design

A logística epacket deve ser de 15 a 30 dias úteis e a atualização lenta das informações logísticas, se você se importar, escolha o canal de logística rápido. Obrigado:)

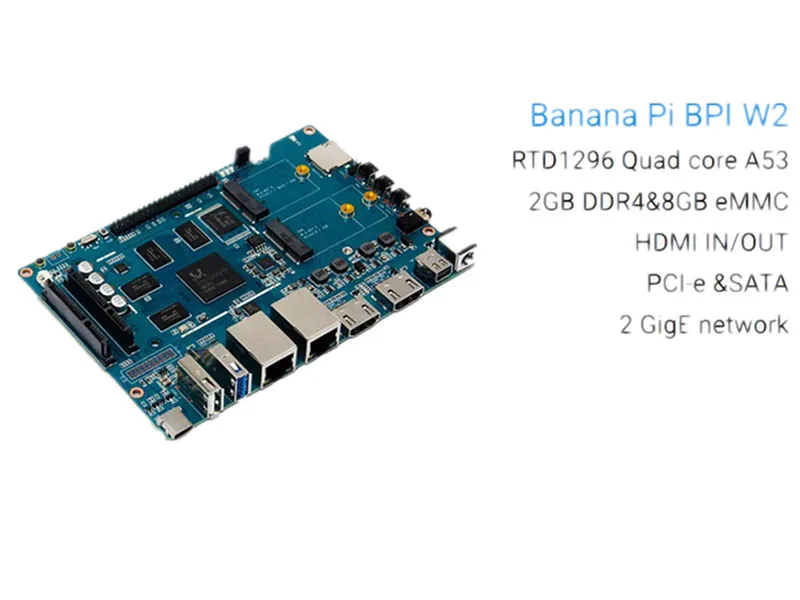

Introdução:

Banana pi osmo é um roteador de rede multimídia altamente integrado com design de chip realtek rtd1296; pode ser usado para alto desempenho sem fio, entretenimento doméstico, automação residencial e assim por diante…

Osmo integra um quad-core arm sdrampcore operando até 1.5ghz, o roteador também inclui uma variedade de periféricos, incluindo hdmi rx/tx, mini dp, pingres2.0, pris1.1 e sdio, interface m.2, usb 2.0, porta usb 3.0, tipo c, porta sata, porta gigabit ethernet de 2 gbps, também suporta 802. conexão 11ac/n wlan através da porta pci-e pci-e

Osmo pode funcionar com android6.0 suavemente, ele também pode operar openwrt, debian, linux, ubuntu linux, raspbian e outros sistemas operacionais. O tamanho do banana pi osmo mesmo asbpi-r2, pode funcionar facilmente com o jogo que suporta saída de vídeo de alta definição de 1080p, o gpio compatível com raspberry pi3

Mais especificações seguem abaixo.

Realtek rtd1296, quad-core arm osmo

Gpu mali t820 mp3

2g ddr4 sdram

Interface pcie 2.0. pcee 1.1 e sdio

Suporte 2 interface sata

O slot microsd suporta expansão de até 256gb

8g emmc flash (opção 16/32/64g)

Mini dp

Porta ethernet 2 portas 10/100/1000 mb

(1) usb 3.0 e (2) usb 2.0, porta otg

Reprodução de vídeo de alta definição 1080p

Entrada/saída hdmi

Tipo c dorRface

1. Banana pi Bpi w2 Smart Nas Roteador – Certificado : ce

2. Cheap Quadro Demonstração – tipo de Placa Demo : Braço

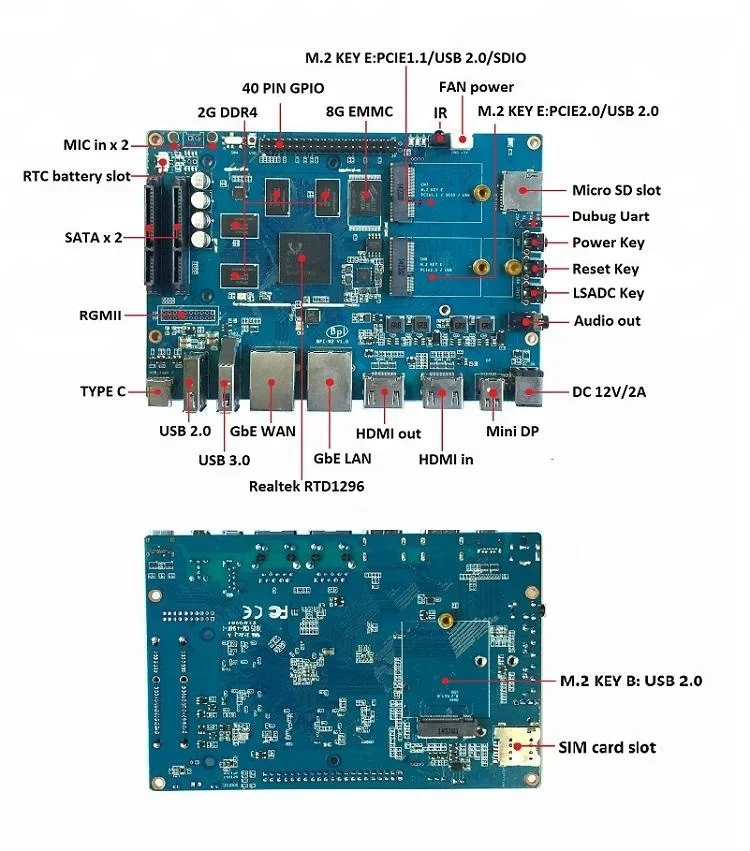

Especificação de hardware do banana pi osmo

P2 Realtek rtd1296 quad-core arm a53

Gpu Gpu mali t820 mp3

Sdram 2gb ddr4 \ (compartilhado com gpu \)

Energia 12v @ 2a via alimentação dc 5.0mm x 2.0mm jack

Periféricos de baixo nível Cabeçalho de 40 pinos, 28 × gpio, alguns dos quais podem ser usados para funções específicas, incluindo uart, i2c, spi, pwm, i2s.

Rede integrada 2x 10/100/1000mbps ethernet

Wifi/bluetooth ** Opção **, não suporta wifi e bt integrados

Rgmii 1 interface rgmii com pin

Armazenamento a bordo Cartão microsd \ (tf \); 2 sata nativa 3 6gbps; emmc; slot para cartão sim

Display Saída hdmi \ (tipo a \) com hdcp 1.4, resoluções de até 1920×1200; mipi dp

Decodificador/codificação de vídeo O vídeo dsp de rtd1296 se dedica a manipular, decodificar e codificar fluxos de vídeo em vários formatos, por exemplo, decodificação 4k2k h.265, full hd mpeg1/2/4/h.264/h.264 mvc, avc//, vp8, avs, avs plus, hd jpeg,etc. decodificação e codificação de vídeo podem funcionar simultaneamente. Suporte para destradlacing 3d, escala de vídeo de até 4k2k e assim por diante.

Decodificação aideo A decodificação de áudio é realizada por um dsp de áudio que é capaz de decodificar um conjunto de formatos de áudio, por exemplo, Dts hd, dolby digital plus, truehd e outros formatos populares. o dsp de áudio também executa processamento de pós de áudio

Áudio Suporta hdmi de dois dispositivos de áudio e fone de ouvido, também suporta entrada/saída de áudio com pin define. Suporte 2 microfones in

Saída/entrada hdmi 1 * porta de saída hdmi 2.0a e 1 * porta hdmi 2.0a

Saídas/entradas de áudio Hdmi, áudio i2s, saída micro de áudio, saída/entrada com pin define

Chave m.2 e: pcie 2.0/usb 2.0 1 interface pcie 2.0

Chave m.2 e: pcie 1.1/sdio/usb 2.0 1 pcie 1.1 e interface sdio

Usb 3.0 1x host usb 3.0

Usb 2.0 2x usb 2.0 otg, 1 com porta usb padrão, 1 definir com pino

M.2 chave b 1 * interface m.2 usb 2.0 para 4g com slot para cartão micro sim

Mini dp 1 * mini dp

Tipo c 1 interface tipo c

Bateria rtc Interface de energia da bateria rtc

Botões Botão de reset, botão liga/desliga, botão u-boot

Leds Vermelho, verde, azul

De outros Receptor ir

Tamanhos 148mm × 100.5mm

Peso 100g

Gpio pin definir

Banana pi osmo tem um cabeçalho gpio de 40 pinos que combina com o modelo raspberry pi 3. a seguir está o banana pi gpio pinout:

Banana pi osmo 40 pinos gpio

Nome do pino gpio Função padrão Função 2: gpio

CON1-P01 VCC-3V3

CON1-P02 5vd

CON1-P03 I2c5 \ _ scl G17-13

CON1-P04 5vd

CON1-P05 I2c5 \ _ sda Gquim14

CON1-P06 Gnd

CON1-P07 Pwm0 \ _ 0 Igao21

CON1-P08 Ur2 \ _ tx Igao3

CON1-P09 Gnd

CON1-P10 Ur2 \ _ rx Igao2

CON1-P11 Gquim17 Gquim17

CON1-P12 Ao \ _ bck Gquim58

CON1-P13 I2c3 \ _ sda Gquim25

CON1-P14 Gnd

CON1-P15 I2c3 \ _ scl Gquim27

CON1-P16 Ur2 \ _ rts Igao5

CON1-P17 VCC-3V3

CON1-P18 Ur2 \ _ cts Igao4

CON1-P19 G \ _ mosi Gquim7

CON1-P20 Gnd

CON1-P21 G \ _ miso Gquim4

CON1-P22 Ir \ _ tx Ig17-9

CON1-P23 G \ _ sck Gquim5

CON1-P24 G \ _ cs Gquim6

CON1-P25 Gnd

CON1-P26 Gquim8 Gquim8

CON1-P27 I2c4 \ _ sda G17-12

CON1-P28 I2c4 \ _ scl Gquim11

CON1-P29 Gquim100 Gquim100

CON1-P30 Gnd

CON1-P31 Ai \ _ ck Gquim21

CON1-P32 Spdif Gquim54

CON1-P33 Ao \ _ ck Gquim59

CON1-P34 Gnd

CON1-P35 Ao \ _ lrck Gquim57

CON1-P36 Ai \ _ bck Gquim22

CON1-P37 Ai \ _ lrck Gquim23

CON1-P38 Ai \ _ sdo Gquim24

CON1-P39 Gnd

CON1-P40 Ao \ _ nit Gquim60

Especificação uart:

O header con3 é a interface uart. Para desenvolvedores do banana pi, esta é uma maneira fácil de obter a saída do console uart para verificar o status do sistema e registrar mensagem.

Osmo debug uart (con3)

CON2-P1 Gnd

CON2-P2 UART0-RX

CON2-P3 UART0-TX

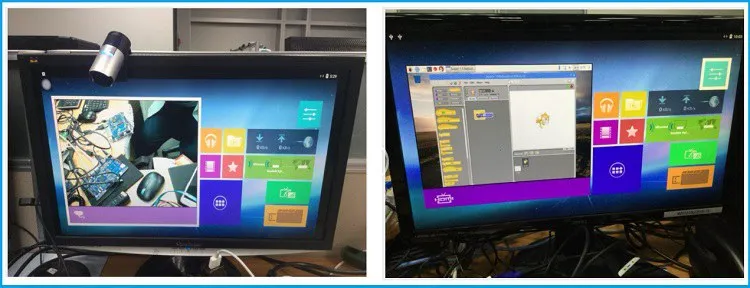

Android6.0Suporte do sistema

3. Quadro Demonstração – Nome da Marca : Bpi

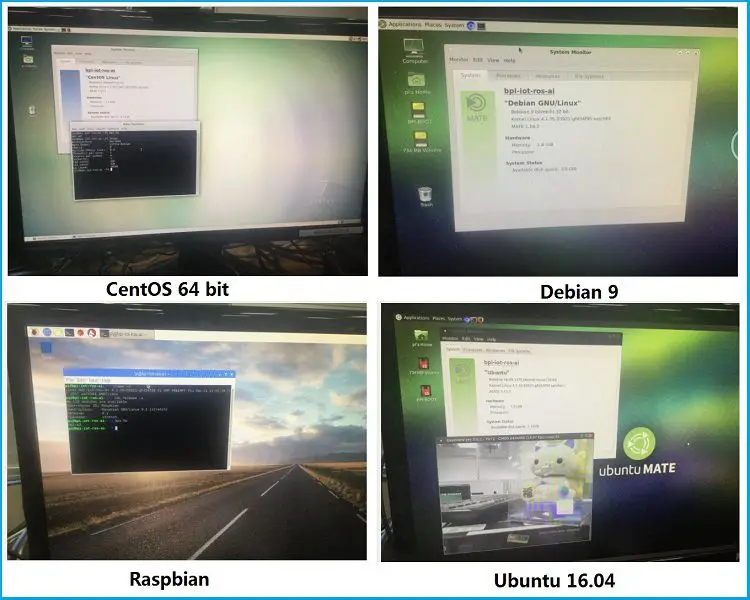

Sistema liux:

4. Banana pi Bpi w2 Smart Nas Roteador – Interface : Mini Pcie 2.0 1.1 Interface Sdiom.2 Intereface
