DESCRIÇÃO

Nota: jetson nano não está incluído.

Visão geral

Este é um 4g/3g/2g comunicação e gnss módulo de posicionamento projetado para jetson nano, ele suporta global lte cat4 até 150 mbps para transferência de dados downlink, com bastante baixo consumo de energia.

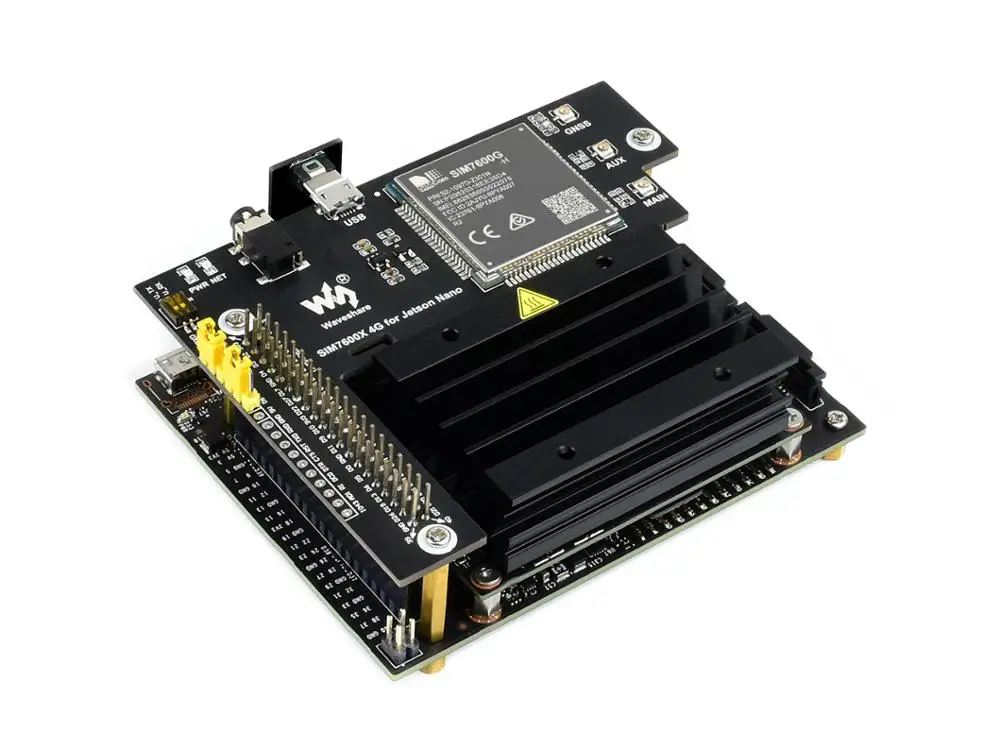

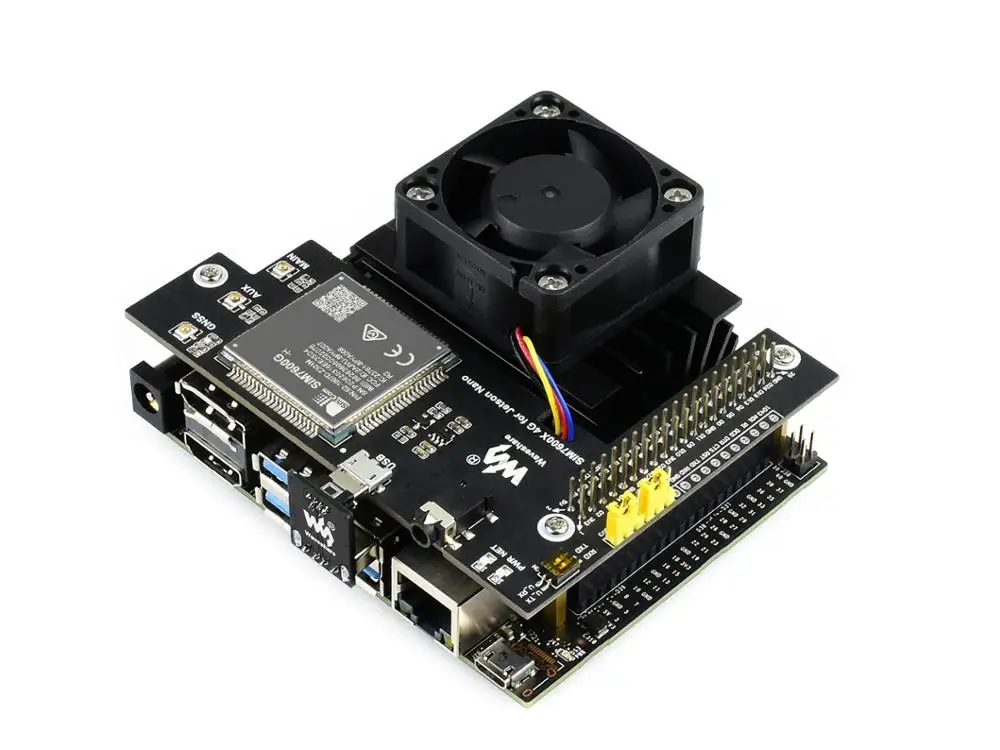

Basta anexá-lo no kit do desenvolvedor nano de jetson, permitir facilmente funções como a conexão de alta velocidade 4g, comunicação sem fio, monitoramento de vídeo remoto, fazendo chamada telefônica, enviando sms, posicionamento global, e assim por diante.

Características

• Cabeçalho de extensão 40pin gpio para conectar jetson nano
• Suporta dial-up, chamada telefônica, sms, correio, tcp, udp, dtmf, http, ftp, etc.
• Suporta gps, beidou, glonass, posição da estação base de lbs
• Interface usb a bordo, para testar em comandos, obter dados de posicionamento gps, e assim por diante
• Pinos de controle uart breakout, para conectar com placas de host como arduino/stm32
• Slot para cartão sim, suporta 1.8 v/3 v cartão sim
• Onboard 3.5mm jack de áudio com fone de ouvido e suporte de microfone, para fazer chamada telefônica
• 2x led indicadores, fácil de monitorar o status de trabalho
• O tradutor a bordo da tensão, tensão de funcionamento pode ser configurado a 3.3 v ou 5 v através da ligação em ponte
• Baudrate: 300bps 4 4 mbps (padrão: 115200bps)
• Baudrate autobauding: 9600bps 115115200bps
• Controle através de comandos at (conjunto de comandos 3gpp ts 27.007, 27.005 e v.25ter)
• Suporta sim aplicação toolkit: sat classe 3, gsm 11.14 liberação 99, usat
• Vem com recursos de desenvolvimento e manual (exemplos para jetson nano/raspberry pi/arduino/stm32)

Comunicações Especificações

Especificações do GNSS

• Tipo de receptor
  • 16-canal
  • Código C/A
• Sensibilidade
  • Rastreamento:-159 dbm (gps)/-158 dbm (glonass)/tbd (bd)
  • Arranque a frio:-148 dbm
• Tempo para a primeira correção (ao ar livre)
  • Começa a frio: <35 s
  • Começos quentes: <1 s
• Precisão
  • Posição: <2.5 m cep

SMS e Especificações De Áudio

• SMS
  • Tipos suportados: mt, mo, cb, texto, pdu
  • Armazenamento: cartão usim e me (padrão)
• Recurso de áudio
  • Suporta cancelamento de eco
  • Apoia a redução de ruído

Outras Especificações

• Fonte de alimentação: 5 v
• Tensão de funcionamento: 5 v/3.3 v (configurado através da ligação em ponte)
• Temperatura de funcionamento:-30 °c ~ 80 °c
• Temperatura de armazenamento:-45 °c 90 90 °c

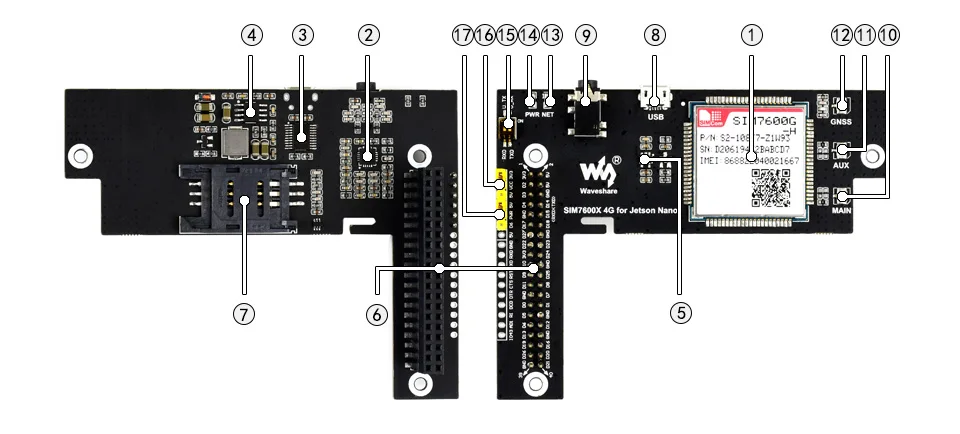

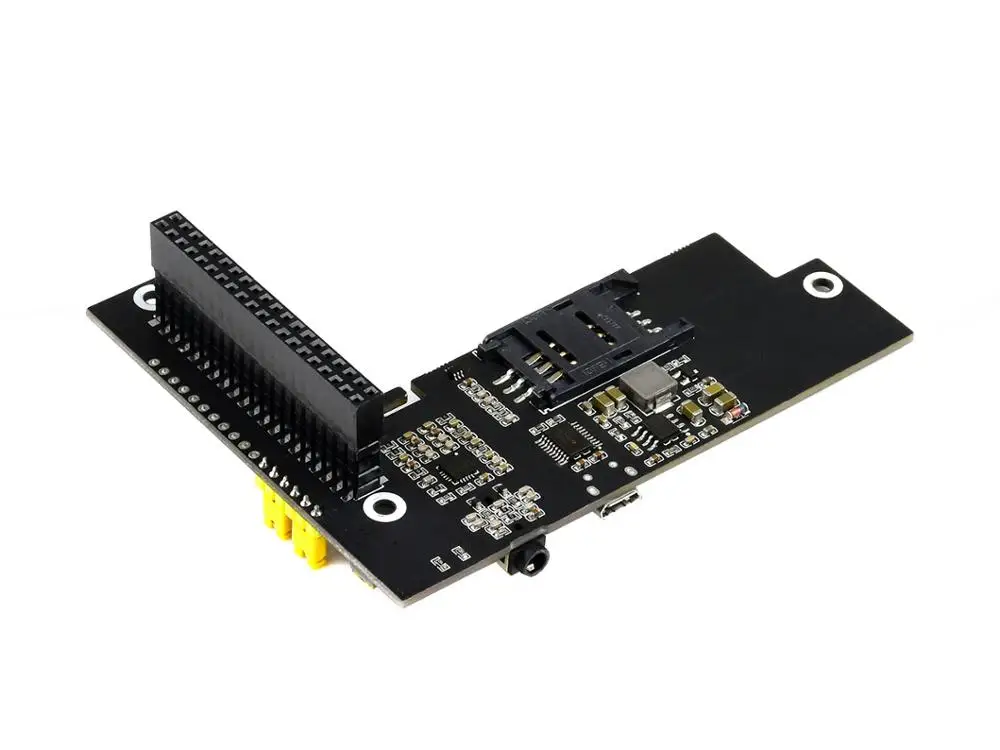

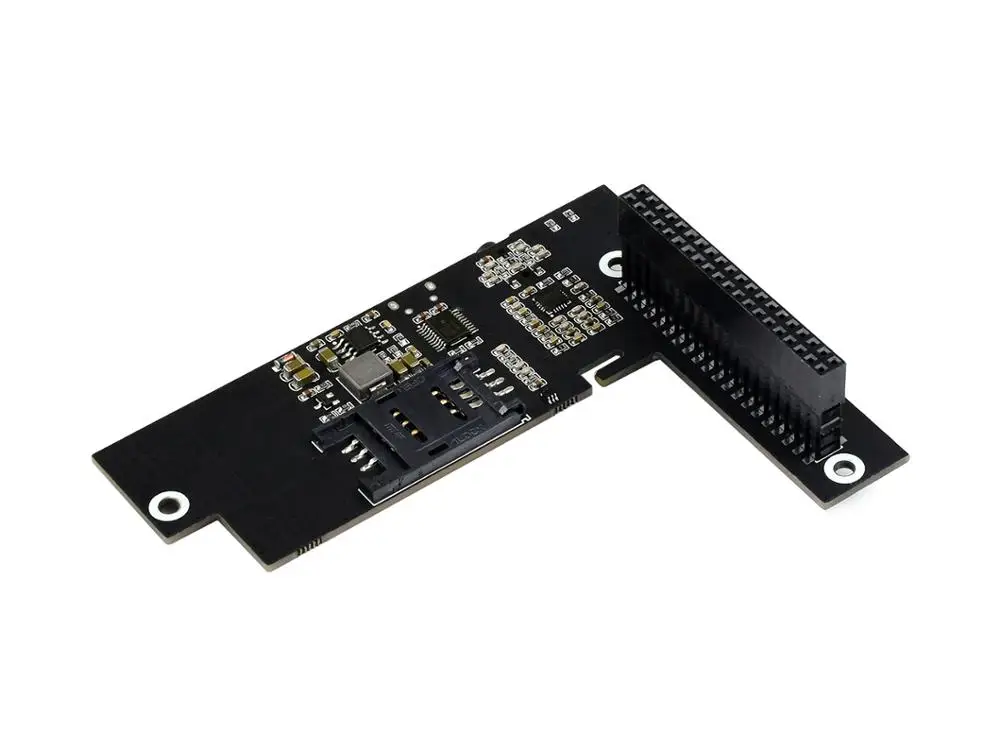

O que está a Bordo

1. Quadro Demonstração – Nome da Marca : Waveshare

1. SIM7600G-H
2. NAU8810 decodificador de áudio
3. TXS0108EPWR tradutor tensão:Traduz 3.3 v/5 v em 1.8 v
4. MP1482 chip de potência
5. RT9193-33 tradutor tensão:Traduz 5 v em 3.3 v
6. 40PIN cabeçalho GPIO:Para conectar com jetson nano kit desenvolvedor
7. Slot para cartão SIM:Suporta 1.8 v/3 v cartão sim
8. Interface USB:Para testar em comandos, obter dados de posicionamento gps, etc.
9. 3.5mm fone de ouvido/mic jack
10. PRINCIPAL conector de antena
11. AUX conector de antena
12. Conector de antena GNSS
13. Indicador de status da rede
14. Indicador de alimentação
15. UART chave de habilitação:
    Em: conecte portas uart de sim7600 e jetson nano
    Desligado: desconecte portas uart de sim7600 e jetson nano
16. Jumper da seleção da tensão de funcionamento:
    Vcc-3.3 v: tensão de funcionamento ajustada como 3.3 v
    Vcc-5 v: tensão de funcionamento ajustada como 5 v
17. Controle PWR config:
    Pwr-5 v: sim7600 inicialização automática no power up
    Pwr-d6: sim7600 será ligado/desligado pelo pino d6 de jetson nano

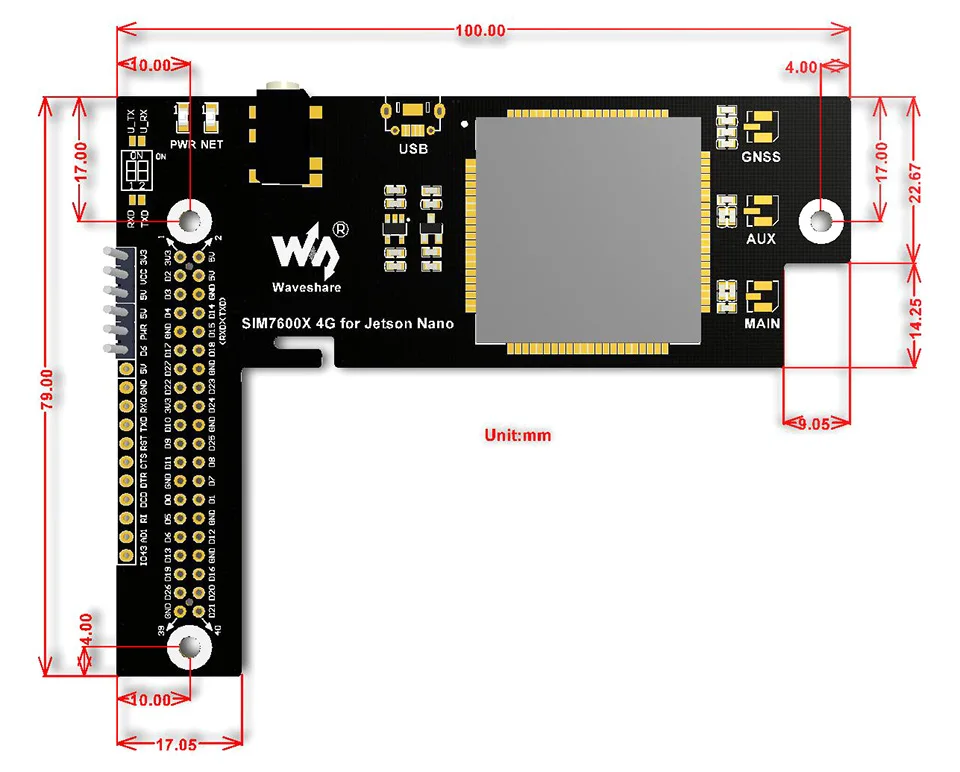

Dimensão

2. Waveshare Sim7600g-h 4g 3g 2g Gnss Módulo – Número do Modelo : Sim7600g-h 4g For Jetson Nano

Recursos de desenvolvimento

Wiki:Www.wav eshare.com/wiki/SIM7600G-H_4G_for_Jetson_Nano

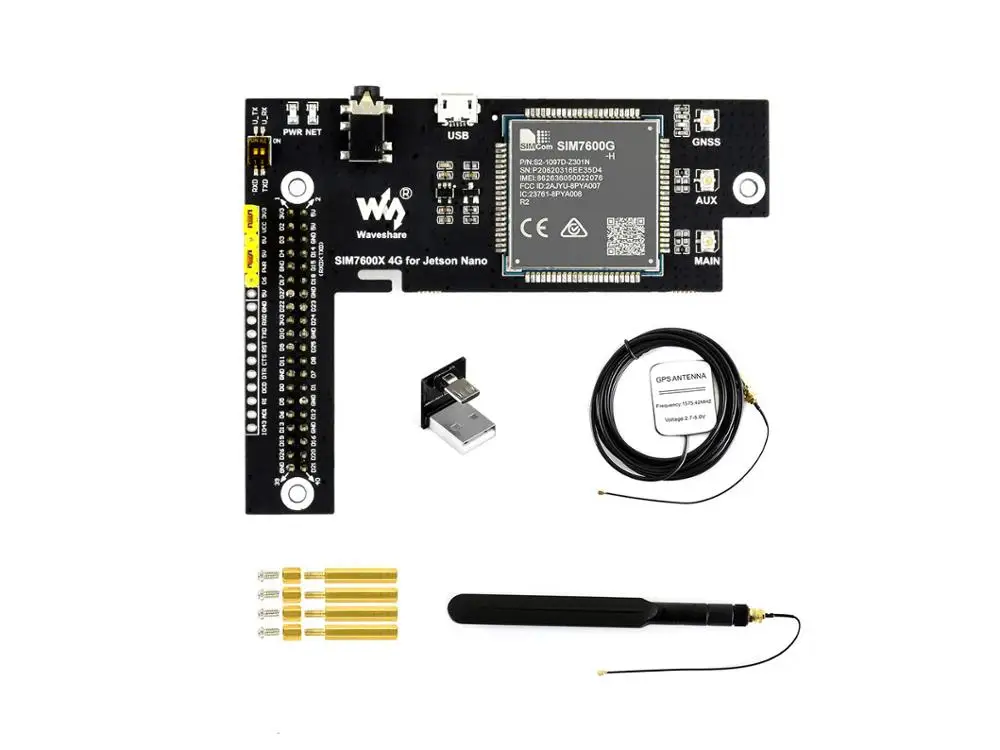

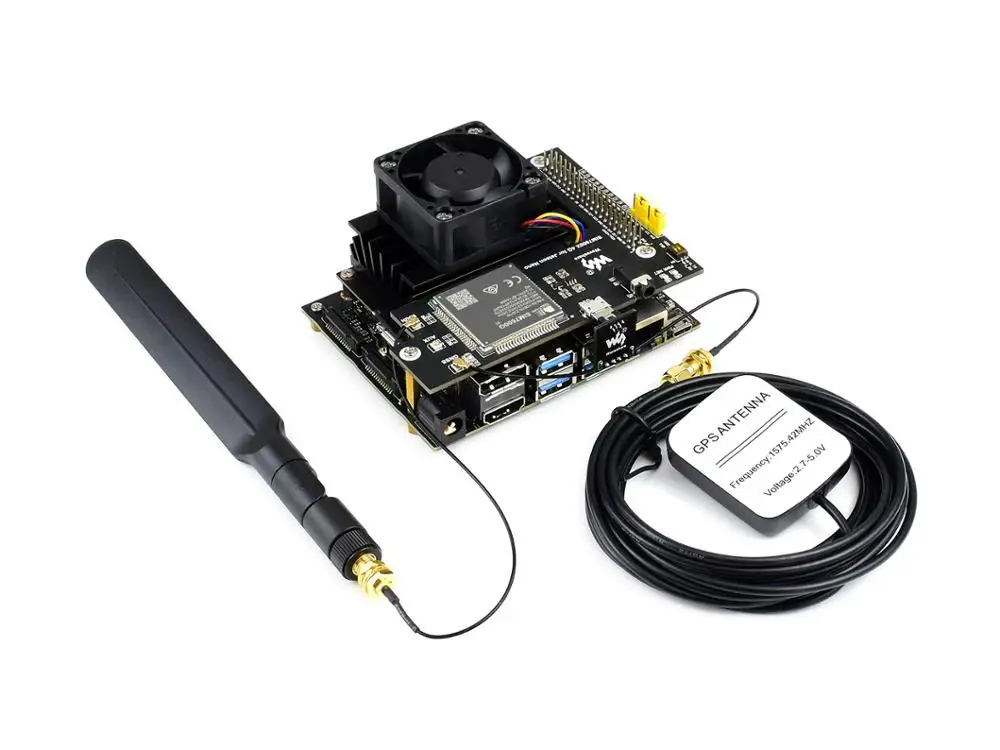

CONTEÚDO DO PACOTE

Peso:0.233 kg

Nota: jetson nano não está incluído.

1. SIM7600G-H 4g para jetson nano x1
2. LTE Antena x1
3. Antena externa gps (b) x1
4. Adaptador nano do usb de jetson x1
5. Pacote de parafusos (2 peças) x1
