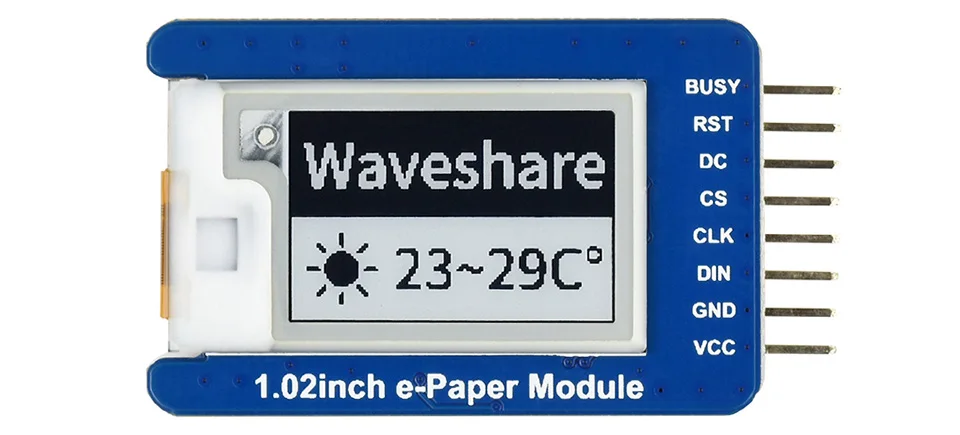

Waveshare Módulo de Exibição E-ink de 1.02 Polegadas Resolução 128*80 Preto Branco Duplo-cor Interface Spi com Controlador Incorporado Quadro demonstração

Adicionar a sua avaliação
3Placas de DesenvolvimentoQuadro Demonstração

Original price was: R$ 139,09.Current price is: R$ 125,17.

SKU: 4000752605119

Original price was: R$ 139,09.Current price is: R$ 125,17.

(-10%)

IR À LOJA

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Quadro demonstração

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características Especificações
Nome da Marca Waveshare
Tipo de Placa Demo Braço
Origem CN (origem)
Número do Modelo 1.02inch E-paper Module
Resolution 128*80
Interface 3-wire Spi, 4-wire SPI
Display Color Black, White
Grey Level 2
Refresh Power 26.4mw(typ.)
Standby Power <0.017mw
Viewing Angle >170 Degree
Operating Voltage 3.3v / 5V
Full Refresh Time 2S

DESCRIÇÃO

128 × 80, módulo de exibição de e-ink de 1.02 polegadas, preto/branco duplo-cor, interface spi

Visão geral

Este é um módulo de exibição e-ink, 1.02 polegadas, 128 × 80 resolução, com controlador incorporado, comunicando-se através da interface spi, suporta atualização parcial.

Devido às vantagens como ultra baixo consumo de energia, amplo ângulo de visão, exibição clara sem eletricidade, é uma escolha ideal para aplicações como etiqueta de prateleira, instrumento industrial, e assim por diante.

Características

  • Sem luz de fundo, mantém exibindo o último conteúdo por um longo tempo mesmo quando a energia para baixo
  • Ultra baixo consumo de energia, basicamente a energia é necessária apenas para refrescar
  • Interface de controle spi, para trabalhar com placas host tais como raspberry pi/jetson nano/arduino/nucleo
  • Tradutor de tensão a bordo, compatível com 3.3v/5v mcus
  • Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/jetson nano/arduino/stm32)

Especificações

  • Tensão de funcionamento: 3.3v/5v
  • Interface: spi de 3 fios, spi de 4 fios
  • Dimensão do esboço: 42mm × 27mm
  • Tamanho da tela: 21.76mm × 14mm
  • Passo do ponto: 0.175 × 0.17
  • Resolução: 128 × 80
  • Cor da tela: preto, branco
  • Escala de cinzentos: 2
  • Tempo de atualização completo: 2s
  • Atualizar potência: 26.4mw (typ.)
  • Potência em espera: <0.017mw
  • Ângulo de visão: >170 °

Interface

SÍMBOLO DESCRIÇÃO
VCC 3.3v/5v entrada de energia
GND Chão
DIN SPI MOSI pin
CLK SPI SCK pin
CS Seleção de chip spi, baixo ativo
DC Seleção de dados/comandos (alta para dados, baixa para comando)
RST Reset externo, baixo ativo
OCUPADO Saída de status ocupado, baixa ativa

Dimensões

Recursos de desenvolvimento

Wiki:Www.wav eshare.com/wiki/1.02inch_e-Paper_Module

Guia de seleção

NÚMERO da peça CORES ESCALA de CINZA RESOLUÇÃO Tamanho da tela (mm) Dimensão do esboço (milímetro) Tempo de atualização completo (s) ATUALIZAÇÃO PARCIAL1 PI CABEÇALHO2 INTERFACE
Módulo de papel eletrônico de 1.02 polegadas Preto, branco 2 128 × 80 21.76 × 14.00 42.0 × 27.0 2 & Radic; × SPI
Módulo de papel eletrônico de 1.54 polegadas Preto, branco 2 200 × 200 27.60 × 27.60 48.0 × 33.0 2 & Radic; × SPI
Módulo de papel eletrônico de 1.54 polegadas (b) Vermelho, preto, branco 2 200 × 200 27.60 × 27.60 48.0 × 33.0 8 × × SPI
Módulo de papel eletrônico de 1.54 polegadas (c) Amarelo, preto, branco 2 152 × 152 27.51 × 27.51 48.0 × 33.0 27 × × SPI
Chapéu de papel eletrônico de 2.13 polegadas Preto, branco 2 250 × 122 48.55 × 23.71 65.0 × 30.2 2 & Radic; & Radic; SPI
Chapéu de papel eletrônico de 2.13 polegadas (b) Vermelho, preto, branco 2 212 × 104 48.55 × 23.71 65.0 × 30.2 15 × & Radic; SPI
Chapéu de papel eletrônico de 2.13 polegadas (c) Amarelo, preto, branco 2 212 × 104 48.55 × 23.71 65.0 × 30.2 15 × & Radic; SPI
Chapéu de papel eletrônico de 2.13 polegadas (d) Preto, branco 2 212 × 104 48.55 × 23.71 59.2 × 29.2 2 & Radic; & Radic; SPI
Chapéu de papel eletrônico de 2.7 polegadas Preto, branco 4 264 × 176 57.29 × 38.19 85.0 × 56.0 6 × & Radic; SPI
Chapéu de papel eletrônico de 2.7 polegadas (b) Vermelho, preto, branco 2 264 × 176 57.29 × 38.19 85.0 × 56.0 15 × & Radic; SPI
Módulo de papel eletrônico de 2.9 polegadas Preto, branco 2 296 × 128 66.89 × 29.05 89.5 × 38.0 2 & Radic; × SPI
Módulo de papel eletrônico de 2.9 polegadas (b) Vermelho, preto, branco 2 296 × 128 66.89 × 29.05 89.5 × 38.0 15 × × SPI
Módulo de papel eletrônico de 2.9 polegadas (c) Amarelo, preto, branco 2 296 × 128 66.89 × 29.05 89.5 × 38.0 15 × × SPI
Chapéu de papel eletrônico de 2.9 polegadas (d) Preto, branco 2 296 × 128 66.90 × 29.06 79.0 × 36.7 2 & Radic; & Radic; SPI
Módulo de papel eletrônico de 4.2 polegadas Preto, branco 2 400 × 300 84.80 × 63.60 103.0 × 78.5 4 × × SPI
Módulo de papel eletrônico de 4.2 polegadas (b) Vermelho, preto, branco 2 400 × 300 84.80 × 63.60 103.0 × 78.5 15 × × SPI
Módulo de papel eletrônico de 4.2 polegadas (c) Amarelo, preto, branco 2 400 × 300 84.80 × 63.60 103.0 × 78.5 15 × × SPI
Módulo do uart do e-paper de 4.3 polegadas Preto, branco 4 800 × 600 88.00 × 66.00 118.0 × 75.0 1.5 × × UART
Chapéu de papel eletrônico de 5.83 polegadas Preto, branco 2 600 × 448 118.8 × 88.26 125.4 × 99.5 3.5 × & Radic; SPI
Chapéu de papel eletrônico de 5.83 polegadas (b) Vermelho, preto, branco 2 600 × 448 118.8 × 88.26 125.4 × 99.5 14 × & Radic; SPI
Chapéu de papel eletrônico de 5.83 polegadas (c) Amarelo, preto, branco 2 600 × 448 118.8 × 88.26 125.4 × 99.5 26 × & Radic; SPI
6 polegadas e-papel chapéu Preto, branco 16 800 × 600 122.4 × 90.6 138.4 × 101.8 <1 & Radic; & Radic; USB/SPI/
I80/I2C
6 polegadas hd e-papel chapéu Preto, branco 16 1448 × 1072 122.4 × 90.6 138.4 × 101.8 <1 & Radic; & Radic; USB/SPI/
I80
Chapéu de papel eletrônico de 7.5 polegadas Preto, branco 2 800 × 480 163.20 × 97.92 170.2 × 111.2 5 × & Radic; SPI
Chapéu de papel eletrônico de 7.5 polegadas (b) Vermelho, preto, branco 2 800 × 480 163.20 × 97.92 170.2 × 111.2 16 × & Radic; SPI
Chapéu de papel eletrônico de 7.5 polegadas (c) Amarelo, preto, branco 2 640 × 384 163.20 × 97.92 170.2 × 111.2 16 × & Radic; SPI
Chapéu de papel eletrônico de 7.8 polegadas Preto, branco 16 1872 × 1404 158.18 × 118.64 173.8 × 127.6 <1 & Radic; & Radic; USB/SPI/
I80/I2C
Chapéu de papel eletrônico de 9.7 polegadas Preto, branco 16 1200 × 825 202.8 × 139.43 218.8 × 156.4 <1 & Radic; & Radic; USB/SPI/
I80/I2C
Chapéu de papel eletrônico de 10.3 polegadas (d) Preto, branco 16 1872 × 1404 209.66 × 157.25 227.7 × 165.8 <1 & Radic; & Radic; USB/SPI/
I80/I2C
Módulo de papel eletrônico de 12.48 polegadas Preto, branco 2 1304 × 984 252.98 × 190.90 280.0 × 229.5 <8 × & Radic; SPI
Módulo de papel eletrônico de 12.48 polegadas (b) Vermelho, preto, branco 2 1304 × 984 252.98 × 190.90 280.0 × 229.5 <16 × & Radic; SPI
  1. Leva cerca de 0.3s para atualização parcial
  2. Cabeçalho do pi: cabeçalho padrão da extensão do raspberry pi 40pin gpio, placas da série dos apoios raspberry pi

1. Cheap Quadro Demonstração – Full Refresh Time : 2s

Computador e Escritório

CONTEÚDO DO PACOTE

Peso:0.012 kg

  1. 1. módulo de papel eletrônico de 1.02 polegadas x1
  2. 2. 8PIN lula fio x2
