Quadro demonstração

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características	Especificações
Nome da Marca	Waveshare
Tipo de Placa Demo	Braço
Número do Modelo	5.83inch E-paper (B)
Resolution	600×448
Interface	3-wire Spi, 4-wire SPI
Display Color	Red, Black, White Three Colors
Grey Level	2
Refresh Power	26.4mw(typ.)
Standby Power	<0.017mw
Viewing Angle	>170 Degree
Operating Voltage	3.3v

Tela raw de tinta e de 648 × 480, 5.83 polegadas, vermelho/preto/branco de três cores, interface spi, sem pcb

Visão geral

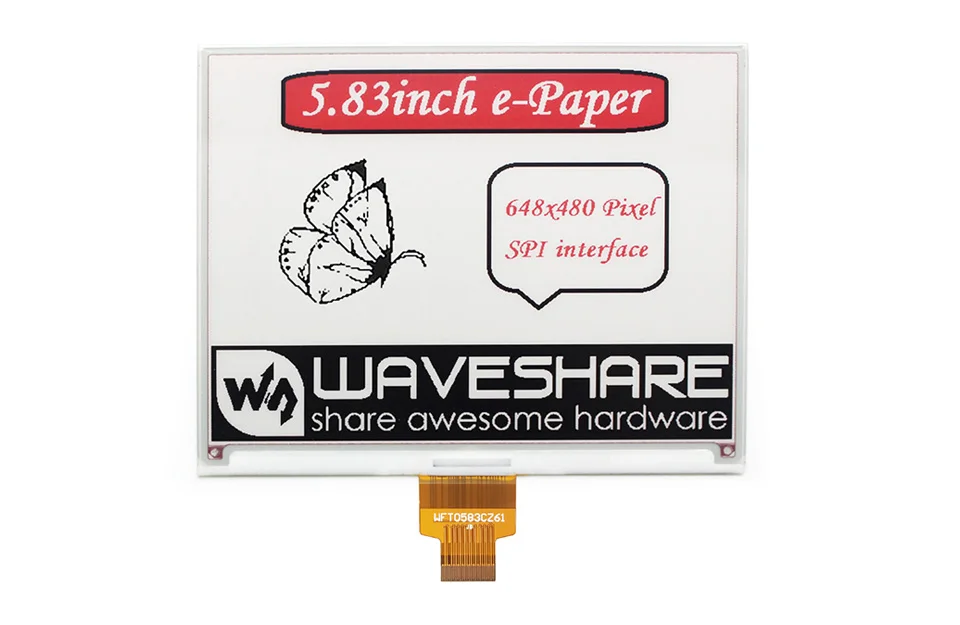

Este é um display de e-ink raw, resolução de 5.83 polegadas, 648 × 480, com controlador embutido, comunicação via interface spi, suporta exibição de três cores vermelho, preto e branco.

Devido às vantagens como consumo de energia ultrabaixo, amplo ângulo de visão, visor claro sem eletricidade, é a escolha ideal para aplicações como etiqueta de prateleira, instrumento industrial e assim por diante.

Recursos

Sem luz de fundo, mantém exibindo o último conteúdo por um longo tempo, mesmo quando desliga
Consumo de energia ultra baixo, basicamente a energia é necessária apenas para refrescar
Vem com recursos de desenvolvimento e manual (esquema de placa de driver, exemplos para raspberry pi/jetson nano/arduino/stm32)

Especificações

Tensão operacional: 3.3v
Interface: combinação de 3 fios, combinação de 4 fios
Dimensão do contorno: 125.40mm × 99.50mm × 1.18mm
Tamanho da tela: 119.232 × 88.320mm
Passo de ponto: 0.184 × 0.184mm
Resolução: 648 × 480
Cor da tela: vermelho, preto, branco
Nível cinza: 2
Tempo de atualização completo: 20s
Potência de atualização: 26.4mw (typ.)
Potência de espera: <0.017mw
Ângulo de visão: >170 °

Recursos de desenvolvimento

Wiki:

Recomendado

Para começar com rapidez com este display raw, considere as seguintes placas de driver:

(Universal)

(Arduino/núcleo)

(Wifi)

(Wifi/bluetooth)

Conteúdo do pacote

Peso:0.029 kg

Nota: este é um display bruto, para fácil teste e comparação, considere aquele com placa de driver:

Papel e de 5.83 polegadas (b) x1

1

Guia de seleção

Número da peça Cores Escala cinza Resolução Tamanho do monitor (mm) Dimensão do contorno (mm) Tempo (s) de atualização completo (s) Atualização parcial Interface

Papel eletrônico de 1.02 polegadas Preto branco 2 128 × 80 21.76 × 14.00 32.57 × 18.60 × 0.98 2 & Radic; Spi

Papel eletrônico de 1.54 polegadas Preto branco 2 200 × 200 27.60 × 27.60 37.32 × 31.80 × 1.05 2 & Radic; Spi

E-papel de 1.54 polegadas (b) Vermelho, preto, branco 2 200 × 200 27.60 × 27.60 37.32 × 31.80 × 1.05 8 × Spi

E-papel de 1.54 polegadas (c) Amarelo, preto, branco 2 152 × 152 27.51 × 27.51 37.30 × 31.80 × 0.98 27 × Spi

Papel eletrônico de 2.13 polegadas Preto branco 2 250 × 122 48.55 × 23.71 59.20 × 29.20 × 1.05 2 & Radic; Spi

E-papel de 2.13 polegadas (b) Vermelho, preto, branco 2 212 × 104 48.55 × 23.71 59.20 × 29.20 × 0.98 15 × Spi

E-papel de 2.13 polegadas (c) Amarelo, preto, branco 2 212 × 104 48.55 × 23.71 59.20 × 29.20 × 0.98 15 × Spi

E-papel de 2.13 polegadas (d) Preto branco 2 212 × 104 48.55 × 23.71 59.20 × 29.20 × 0.30 2 & Radic; Spi

Papel eletrônico de 2.7 polegadas Preto branco 4 264 × 176 57.29 × 38.19 70.42 × 45.80 × 0.98 6 × Spi

E-papel de 2.7 polegadas (b) Vermelho, preto, branco 2 264 × 176 57.29 × 38.19 70.42 × 45.80 × 0.98 15 × Spi

Papel eletrônico de 2.9 polegadas Preto branco 2 296 × 128 66.89 × 29.05 79.00 × 36.70 × 1.05 2 & Radic; Spi

E-papel de 2.9 polegadas (b) Vermelho, preto, branco 2 296 × 128 66.89 × 29.05 79.00 × 36.70 × 1.18 15 × Spi

E-papel de 2.9 polegadas (c) Amarelo, preto, branco 2 296 × 128 66.89 × 29.05 79.00 × 36.70 × 1.18 15 × Spi

E-papel de 2.9 polegadas (d) Preto branco 2 296 × 128 66.90 × 29.06 79.00 × 36.70 × 0.34 2 & Radic; Spi

Papel eletrônico de 4.2 polegadas Preto branco 4 400 × 300 84.80 × 63.60 91.00 × 77.00 × 1.18 4 × Spi

E-papel de 4.2 polegadas (b) Vermelho, preto, branco 2 400 × 300 84.80 × 63.60 90.10 × 77.00 × 1.18 15 × Spi

E-papel de 4.2 polegadas (c) Amarelo, preto, branco 2 400 × 300 84.80 × 63.60 90.10 × 77.00 × 1.18 15 × Spi

E-papel de 5.83 polegadas (b) Vermelho, preto, branco 2 648 × 480 119.232 × 88.320 125.40 × 99.50 × 1.18 20 × Spi

E-papel de 5.83 polegadas (c) Amarelo, preto, branco 2 600 × 448 118.80 × 88.26 125.40 × 99.50 × 1.18 26 × Spi

Papel eletrônico hd de 6 polegadas Preto branco 16 1448 × 1072 122.40 × 90.60 138.40 × 101.80 × 1.01 <1 & Radic; Porta paralela

Papel eletrônico de 7.5 polegadas Preto branco 2 800 × 480 163.20 × 97.92 170.20 × 111.20 × 1.18 5 × Spi

Papel eletrônico hd de 7.5 polegadas Preto branco 2 880 × 528 163.24 × 97.94 170.20 × 111.20 × 1.25 5 × Spi

E-papel de 7.5 polegadas (b) Vermelho, preto, branco 2 800 × 480 163.20 × 97.92 170.20 × 111.20 × 1.18 16 × Spi

E-papel hd de 7.5 polegadas (b) Vermelho, preto, branco 2 880 × 528 163.24 × 97.94 170.20 × 111.20 × 1.25 21 × Spi

E-papel de 7.5 polegadas (c) Amarelo, preto, branco 2 640 × 384 163.20 × 97.92 170.20 × 111.20 × 1.18 16 × Spi

Papel eletrônico de 7.8 polegadas Preto branco 16 1872 × 1404 158.18 × 118.64 173.80 × 127.60 × 0.78 <1 & Radic; Porta paralela

Papel eletrônico de 9.7 polegadas Preto branco 16 1200 × 825 202.8 × 139.43 218.80 × 156.425 × 1.15 <1 & Radic; Porta paralela

E-papel de 10.3 polegadas (d) Preto branco 16 1872 × 1404 209.66 × 157.25 227.70 × 165.80 × 0.647 <1 & Radic; Porta paralela

Papel eletrônico de 12.48 polegadas Preto branco 2 1304 × 984 252.98 × 190.90 261.50 × 211.00 × 0.30 <8 × Spi

E-papel de 12.48 polegadas (b) Vermelho, preto, branco 2 1304 × 984 252.98 × 190.90 261.50 × 211.00 × 0.30 <16 × Spi

1. High Quality Computador e Escritório – Operating Voltage : 3.3v

Avaliações de Usuários

0.0 fora de 5

★★★★★

Escreva uma avaliação

Não existe nenhuma avaliação ainda.

Seja o primeiro a avaliar “Wavesare-tela E-ink Bruto de 5.83 Polegadas Vermelho Preto Branco Três Cores Compatível com Spi Raspberry pi Arduino Stm32 600xformas Quadro demonstração” Cancelar resposta

Wavesare-tela E-ink Bruto de 5.83 Polegadas Vermelho Preto Branco Três Cores Compatível com Spi Raspberry pi Arduino Stm32 600xformas Quadro demonstração
