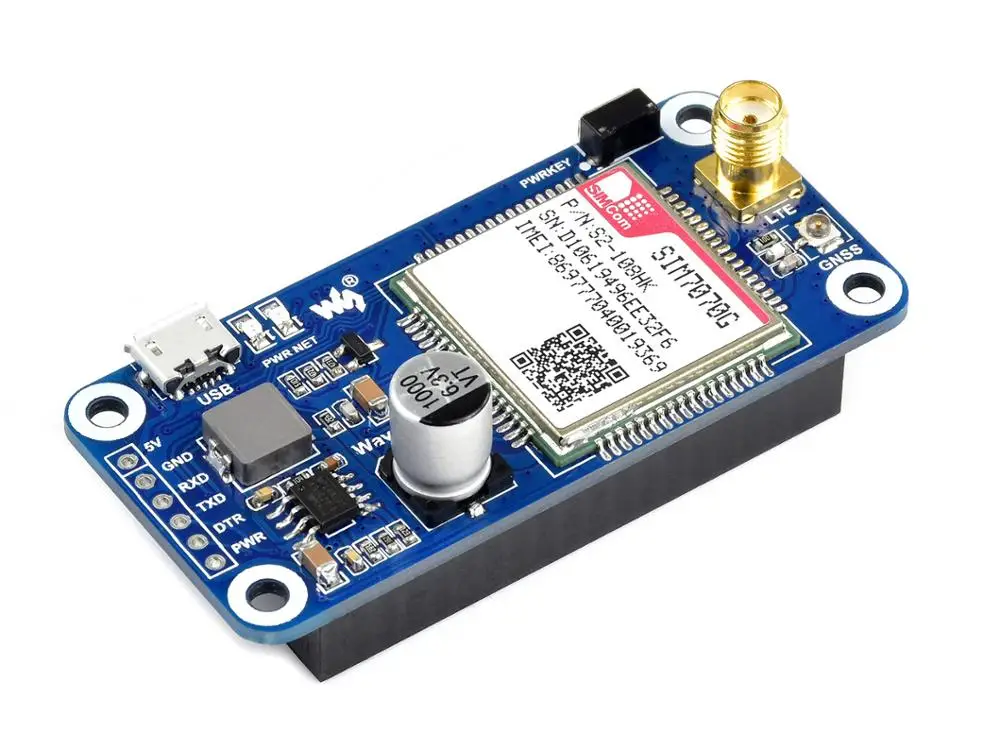

Wavesare-chapéu Sim70g nb Iot Cat-m Gprs Gnss Raspberry pi Bandas Globais Suporte
Original price was: R$ 308,70.R$ 274,77Current price is: R$ 274,77.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Componentes Para Computadores
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
| Veja maiores detalhes nas imagens de referências abaixo |
|---|
Imagem Produto 1 |
 |
Imagem Produto 2 |
 |
Imagem Produto 3 |
 |
Imagem Produto 4 |
 |
Imagem Produto 5 |
 |
Avaliações de Usuários
Seja o primeiro a avaliar “Wavesare-chapéu Sim70g nb Iot Cat-m Gprs Gnss Raspberry pi Bandas Globais Suporte”
Wavesare-chapéu Sim70g nb Iot Cat-m Gprs Gnss Raspberry pi Bandas Globais Suporte
Original price was: R$ 308,70.R$ 274,77Current price is: R$ 274,77.
- 11%
Wavesare-chapéu Sim70g nb Iot Cat-m Gprs Gnss Raspberry pi Bandas Globais Suporte Quadro demonstração
Original price was: R$ 302,65.R$ 269,35Current price is: R$ 269,35.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Número do Modelo | Sim7070g Cat-m/nb-iot/gprs HAT (en) |
| Supports 1 | Raspberry PI Series Boards |
| Supports 2 | Tcp/udp/http/https/tls/dtls/ping/lwm2m/coap/mqtt |
| Supports 3 | Gnss Positioning (gps, Beidou, Glonass, Galileo) |
| Feature 1 | SIM Card Slot, Supports Only 1.8v SIM Card |
| Feature 2 | 2* LED Indicators, Easy TO Monitor THE Working Status |
Descrição
Proibidos pelo fabricante de módulos simcom, não podemos enviar este produto ou fornecer qualquer suporte técnico para os seguintes países/regiões: irã, coreia do norte, cuba, sudan, sírio.
Chapéu sim70g nb-iot/cat-m/gprs para raspberry pi, suporte de banda global, com posicionamento gnss
Chapéu///gprs/gnss
Módulo de comunicação iot celular de faixa estreita de baixa potência para raspberry pi
Com base no sim7070g, suporte global band band
1. Quadro Demonstração – tipo de Placa Demo : Braço
Este é um chapéu de telecomunicação para raspberry pi que suportaBandas globais de nb-iot, cat-m e gprs, Bem comoPosicionamento gnssFunção. Devido às suas vantagens como tamanho pequeno, baixo atraso e ampla cobertura, é a escolha ideal para aplicações de iot, como instrumentos inteligentes, rastreamento de ativos, monitoramento remoto, e-health, e assim por diante.
Em comparação com sim7080g, este módulo também suporta gprs (2g); em comparação com sim7000c/e, é mais genérico devido ao suporte global bands.
Recursos à primeira vista
- Cabeçalho de extensão gpio raspberry pi 40 pinos padrão, suporta placas da série raspberry pi
- Suporta protocolos de comunicação como tcp/udp/http/https/tls/dtls/ping/lwm2m/coap/mqtt
- Suporta posicionamento gnss (gps, beidou, glonass, galaleo)
- Interface usb integrada, para testar em comandos, obtenha dados de posicionamento gps e assim por diante
- Pinos de controle uart breakout, para conectar com placas host como arduino/stm32
- Slot para cartão sim, suporta apenas cartão sim de 1.8v (cartão sim 3v não está disponível)
- 2x indicadores led, fáceis de monitorar o status de trabalho
- Baudrate: 300 ~ 3686400 bps
- Auto-negociação common baudrate: 9600/19200/38400/57600/115200 bps
- Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/arduino/stm32)
Especificações
| ////2g | |
|---|---|
| Banda | Nb-iot: b1/b2/b3/b4/b5/b8/b12/b13/b19/b20/b25/b26/b28/b66/b71/b85 |
| Cat-m: b1/b2/b3/b4/b5/b8/b12/b13/b14/b18/b20/b25/b26/b27/b28/b66/b85 | |
| Gsm/gprs/edge: 850/900/1800/1900mhz | |
| Taxa de dados | Nb-iot: 136kbps (dl)/150kbps (ul) |
| Cat-m: 589kbps (dl)/1119kbps (ul) | |
| Gprs: 85.6kbps (dl)/85.6kbps (ul) | |
| Edge: 236.8kbps (dl)/236.8kbps (ul) | |
| Suporte para cartão sim | Nb-iot/cat-m/cartão 2g (apenas cartão sim de 1.8v) |
| Região aplicável | Global |
| Gnss | |
| Tipo de receptor | 16 canais |
| Código c/a | |
| Banda | Gps l1: 1575.42 ± 1.023mhz |
| Glonass l1: 1598.0625 ~ 1605.375mhz | |
| Bds b1: 1559.052 ~ 1591.788mhz | |
| Galaleo l1: 1575.42 ± 1.023mhz | |
| Formato de dados | NMEA-0183 |
| Antena | Antena ativa |
| De outros | |
| Fonte de alimentação | 5v |
| Tensão operacional | 5v/3.3v (configurado via resistor 0 |
| Consumo de corrente | Cerca de 41ma (modo ocioso) |
| Temperatura operacional | -40 ° c ~ 85 ° c |
| Temperatura de armazenamento | -45 ° c ~ 90 ° c |
| Dimensões | 30.50mm × 65.00mm |
Raspberry pi padrão 40pin gpio
Compatível com placas da série raspberry pi
2. Wavesare-chapéu Sim70g nb Iot Cat-m Gprs Gnss – Nome da Marca : Waveshare
Suporte de banda globalDe nb-iot/cat-m/2g
Nb-iot:B1/b2/b3/b4/b5/b8/b12/b13/b18/b20/b25/b26/b28/b66/b71/b85
Cat-m:B1/b2/b3/b4/b5/b8/b12/b13/b14/b19/b20/b25/b26/b27/b28/b66/b85
Gsm/gprs/edge:850/900/1800/1900mhz
3. Cheap Quadro Demonstração – Feature 2 : 2* Led Indicators Easy to Monitor The Working Status
Comunicação em nuvem
Suporta protocolos de comunicação, incluindo tcp/udp/http/https/tls/dtls/ping/lwm2m/coap/mqtt
4. Quadro Demonstração – Feature 1 : Sim Card Slot Supports Only 1.8v Sim Card
Posicionamento gnss
Suporta posicionamento gps, beidou, glonass, galaleo
5. Wavesare-chapéu Sim70g nb Iot Cat-m Gprs Gnss – Supports 3 : Gnss Posiçãoing Gps Beidou Glonass Galileo
O que está a bordo
6. Cheap Quadro Demonstração – Supports 2 : Tcp – Udp – Http – Https – Tls – Dtls – Ping – Lwm2m – Coap – Mqtt
- Sim7070g
- Chip de potência mp1482
- Chip de potência osmo
- Raspberry pi gpio header
Para conexão com raspberry pi - Interface usb
Para testar em comandos, obter dados de posicionamento gps, etc. - Interface de controle sim70g
Para conectar com placas de host como arduino/stm32 - Slot para cartão sim
Suporta apenas cartão sim de 1.8v - Conector de antena gnss
- Conector de antena lte
- Chave de alimentação do módulo
- Indicador de status da rede
- Indicador de energia
- Seleção de tensão operacional
A: definir o nível io como 5v
B: definir o nível io como 3.3v (padrão) - Seleção dtr
A: dtr está conectado a p26
B: dtr é desconectado (padrão) - Seleção pwr
A: pwr está conectado a p4 (padrão)
B: pwr está conectado à fonte de alimentação
Definição de pinout
7. Quadro Demonstração – Supports 1 : Raspberry pi Series Boards
Dimensões do contorno
8. Wavesare-chapéu Sim70g nb Iot Cat-m Gprs Gnss – Número do Modelo : Sim7070g Cat-m – Nb-iot – Gprs Hat en
Recursos e serviços
9. Cheap Quadro Demonstração – tipo de Placa Demo : Braço
10. Quadro Demonstração – Nome da Marca : Waveshare
Wiki:Número
* Os recursos para diferentes produtos podem variar, verifique a página da smb para confirmar os recursos realmente fornecidos.
Guia de seleção
| Sm-j& / & gsm | Mulheres | NB-IOT | ||||
|---|---|---|---|---|---|---|
| Sim7000c | Sim7000e | Sim7070g | Sim7080g | Sim7020c | Sim7020e | |
| Regiões aplicáveis | China | Europa/áfrica/austrália/sudeste da ásia | Global | China | Europa/áfrica/austrália/sudeste da ásia | |
| Banda | ||||||
| Nb-iot | Sm-j: b1/b3/b5/b8 | Sm-j: b3/b8/b20/b28 | B1/b2/b3/b4/b5/b8/b12/b13/b18/b19 /B20/b25/b26/b28/b66/b71/b85 |
Sm-j: B1/b3/b5/b8 |
Sm-j: B1/b3/b5/b8/b20/b28 |
|
| Cat-m | B1/b2/b3/b4/b5/b8/b12/b13/b14/b18 /B19/b20/b25/b26/b27/b28/b66/b85 |
N/d | ||||
| Gsm | Gprs/edge 900/1800 mhz | Gsm/gprs/edge 850/900/1800/1900mhz | N/d | N/d | ||
| Gnss | Gps, glonass, beidou, galaleo | N/d | ||||
| Taxa de dados | ||||||
| Nb-iot (kbps) | 34 (dl)/66 (ul) | 136 (dl)/150 (ul) | 136 (dl)/150 (ul) | 26.15 (dl)/62.5 (ul) | ||
| Cat-m (kbps) | 300 (dl)/375 (ul) | 589 (dl)/1119 (ul) | 589 (dl)/1119 (ul) | |||
| Edge (kbps) | 236.8 (dl)/236.8 (ul) | 236.8 (dl)/236.8 (ul) | ||||
| Gprs (kbps) | 85.6 (dl)/85.6 (ul) | 85.6 (dl)/85.6 (ul) | ||||
| Recursos de software | ||||||
| Protocolo de rede | Tcp/udp/http/https/tls/dtls/ping/lwm2m/coap/mqtt, etc. | |||||
| Atualização de firmware | Usb | Uart | ||||
| Interfaces de hardware | ||||||
| Slot para cartão sim | 1.8v/3.3v | 1.8v | 1.8v | 1.8v/3.3v | ||
| Uart | Suporta comandos | Suporta comandos, atualização de firmware | ||||
| Usb | Suporta testes de comandos, posicionamento gps, atualização de firmware, etc. | Apenas para fonte de alimentação externa | ||||
| Conector de antena | Antena lte (sma) antena gnss (ipex) | Antena lte (ipex) gnss antena (ipex) | Antena lte (sma) | |||
| Aplicações | ||||||
| Exemplos | Metros, controle remoto, casa inteligente, cidade inteligente, agricultura inteligente e assim por diante | |||||
Conteúdo do pacote
Peso:0.148 kg
- Sim7070g cat-m/nb-iot/gprs hat x1
- Antena lte x1
- Antena externa gps (b) x1
- Cabo osmo para micro-b x1
- Pacote standoffs x1
