Wavesare-chapéu Lora Sx1262 para Raspberry pi Banda de Frequência de 915mhz com Modulação de Espectro Distribuído

DESCRIÇÃO

Síntese

Este é um Raspberry Pi LoRa HAT baseado no SX1262, cobre a banda de frequência 915MHz. Permite a transmissão de dados até 5km através da porta serial.

Utilizando a tecnologia de modulação do espectro da propagação LoRa da nova geração, a distância de comunicação do módulo é contanto que 5km, igualmente apoia a repetição automática para transmitir mais por muito tempo. Outros recursos incluem Wake on Radio, configuração sem fio, detecção de portadora, chave de comunicação e assim por diante.

Comparando com módulos LoRa normais, o SX1262 LoRa HAT alcança maior distância de comunicação, maior taxa, menor consumo, melhor segurança e anti-interferência. É adequado para várias aplicações, como controle industrial, casa inteligente, coleta de dados, etc.

Características

• Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas

• Onboard CP2102 USB TO UART conversor, para depuração serial

• Traz a interface de controle UART, para conectar placas host como Arduino/STM32

• 4x indicadores LED, fácil de verificar o status do módulo

• Tecnologia de modulação do espectro de propagação LoRa, até 81 canais de sinal disponíveis, maior distância de comunicação

• Auto multi-nível repetindo, terno para comunicação de longo alcance ultra, permite multi rede na mesma região

• Recursos de baixo consumo como sono profundo e Wake on Radio, ideais para aplicações alimentadas por bateria

• Chave de comunicação personalizável que não será recuperada, melhora muito a segurança dos dados do usuário

• Apoia o LBT, monitorando o ruído do canal do sinal antes de transmitir, melhora extremamente a relação do sucesso sob o ambiente extremo

• Suporta a intensidade do sinal RSSI indicando, para avaliar a qualidade do sinal, sintonizando a rede

• Apoia a configuração sem fio do parâmetro, enviando o pacote sem fio do comando/dados, configura remotamente ou recupera o parâmetro do módulo

• Suporta transmissão de ponto fixo, transmissão, monitor do canal do sinal

• Vem com recursos do desenvolvimento e manual (exemplos para Raspberry Pi/STM32)

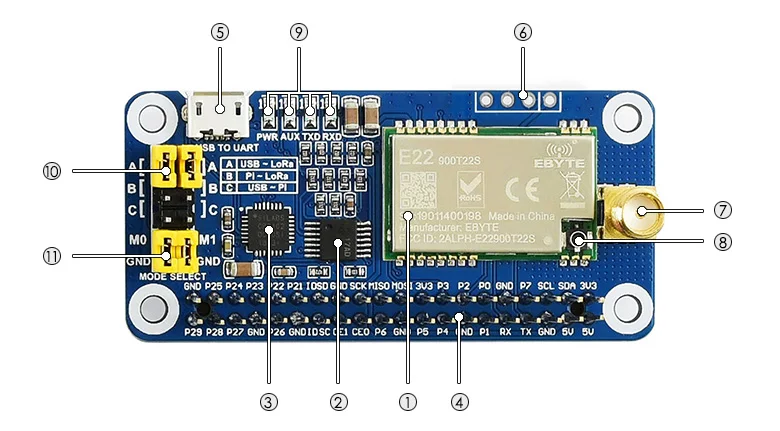

O que há a bordo

1. Cheap Quadro Demonstração – tipo : Válvulas

1. Módulo SX1262 LoRa

2. 74HC125V:Tensão nível tradutor

3. CP2102:Conversor USB PARA UART

4. Conector Raspberry Pi GPIO:Para conexão com Raspberry Pi

5. Porta USB PARA UART

6. Cabeçalho UART:Para conectar placas host como STM32/Arduino

7. Conector antena SMA

8. Conector antena IPEX

9. Indicadores:

   • RXD/TXD: indicador UART RX/TX

   • AUX: indicador auxiliar

   • PWR: indicador do poder

10. UART seleção jumpers

    • A: controle o módulo LoRa através do USB TO UART

    • B: controlar o módulo LoRa através Raspberry Pi

    • C: acesso Raspberry Pi através USB TO UART

11. LoRa modo seleção jumpers

    • Curto M0, curto M1: transmissão modo

    • Curto M0, aberto M1: configuração do modo

    • Aberto M0, curto M1: modo WOR

    • Aberto M0, aberto M1: modo sono profundo

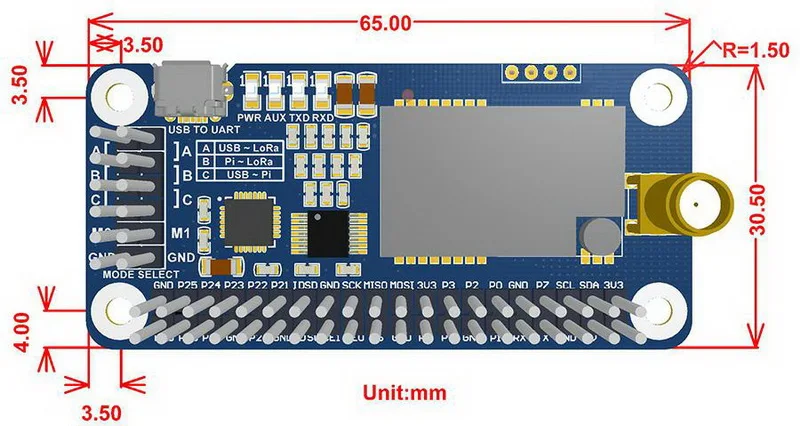

Dimensões

2. Quadro Demonstração – Número do Modelo : Tv-3v

Recursos Desenvolvimento

Wiki: Www.waveshare.com/wiki/SX1262_915M_LoRa_HAT

Guia Seleção

				SX1262 CHAPÉ LORA 915M
Módulo RF	SX1268		SX1262
Banda frequência	410,125 ~ 493,125 MHz		850,125 ~ 930,125 MHz
Antena	Antena 470MHz (2dBi)	Antena 433MHz (2dBi)	Antena 868MHz (2dBi)	Antena 915MHz (2dBi)
Taxa rádio	0,3 kbps ~ 62,5 kbps (programável)
Transmita o poder	22.0dBm (10/13/17/22dBm programável)
Receber sensibilidade	-147dBm (rádio taxa 2,4 kbps)
Consumo energético	Transmita a corrente: 110mA (consumo transiente) Receba a corrente: 11mA Corrente do sono: 2uA (desligamento do software do módulo LoRa)		Transmita a corrente: 133mA (consumo transiente) Receba a corrente: 11mA Corrente do sono: 2uA (desligamento do software do módulo LoRa)
Interface comunicação	UART (nível TTL)
Baudrate	1200bps ~ 115200bps (9600bps por padrão)
Comprimento do pacote	Byte 240 (32/64/128/240 byte programável)
Cache	1000 byte
Gama experimental	5km (condição: sem nuvens e selvagem, altitude 2,5 m, antena ganho 5dBi, taxa de rádio 2,4 kbps)
Fonte de energia	5V
Nível lógico	3,3 V/5V
Temperatura operacional	-40~85?
Aplicações	Casa inteligente, sensores industriais, automação predial, medidores inteligentes e muito mais outras aplicações IoT
Região aplicável	China	Europa, Ásia, África		América, Oceania, Ásia
	Nota: apenas para referência, confirme as bandas LoRa locais suportadas antes de fazer o pedido.

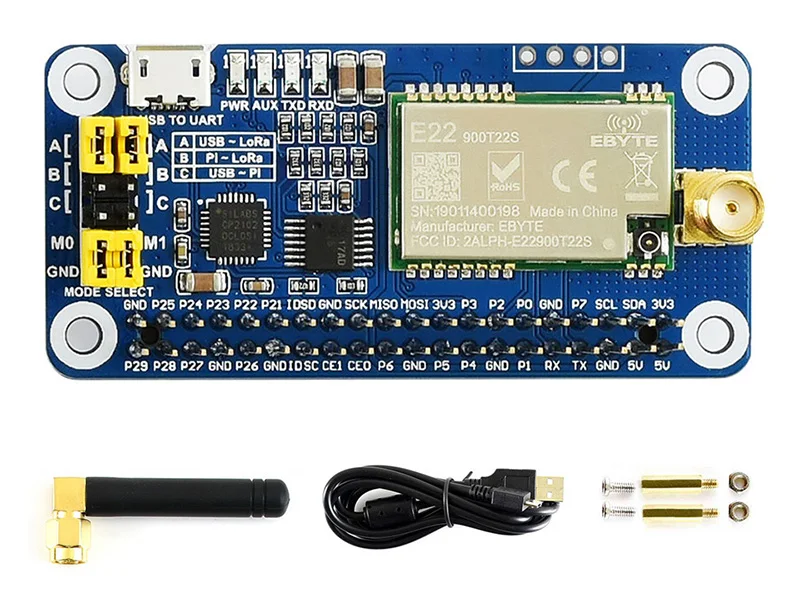

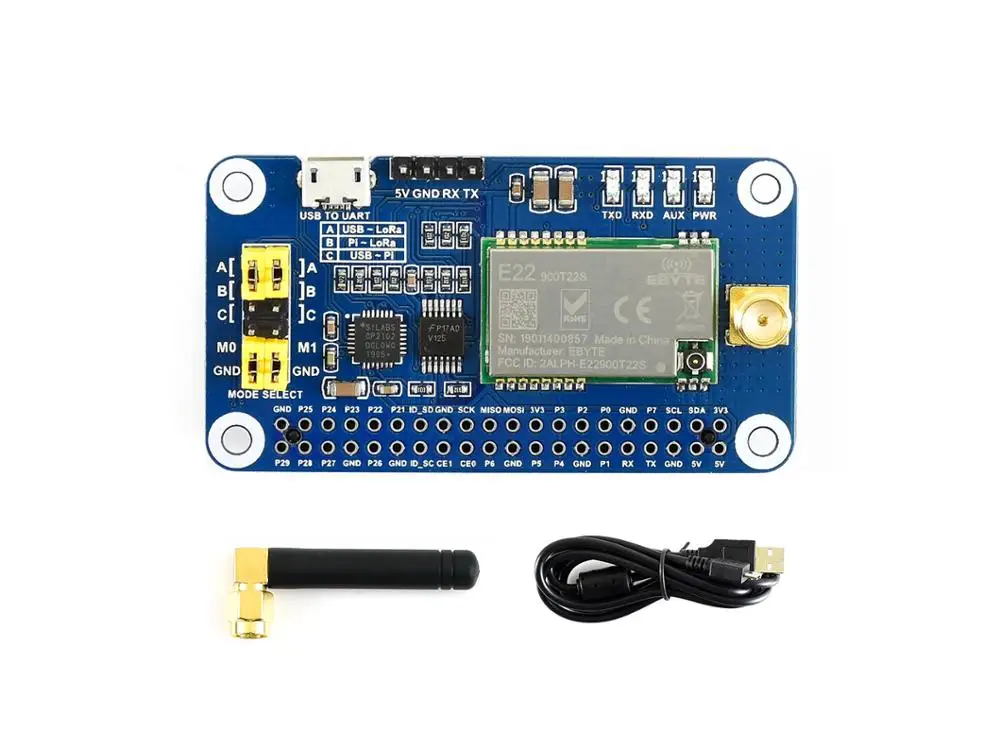

Conteúdo do pacote

Peso: 0,069 quilogramas

1. SX1262 LoRa HAT 915M x1

2. Plugue USB tipo A para cabo micro plugue x1

3. 915MHz antena x1
