Wavesare Chapéu de Expansão de Lata Isolado de Canais para Raspberry pi Solução de Chips Duplos
Original price was: R$ 175,93.R$ 158,33Current price is: R$ 158,33.
DÚVIDAS?
Envie um email para:
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Recurso Integrado | 10/100/1000 Mbps |
Número do Modelo | 2-ch CAN HAT |
Tipo de Placa Demo | Braço |
Nome da Marca | Waveshare |
Origem | CN (origem) |
CAN Controller | Mcp2515 |
Power Supply Voltage | 5V |
CAN Transceiver | Sn65hvd230 |
Logic Level Voltage | 3.3v/5v |
Control BUS | SPI |
Dimensions | 65 *56.5(mm) |
DESCRIÇÃO

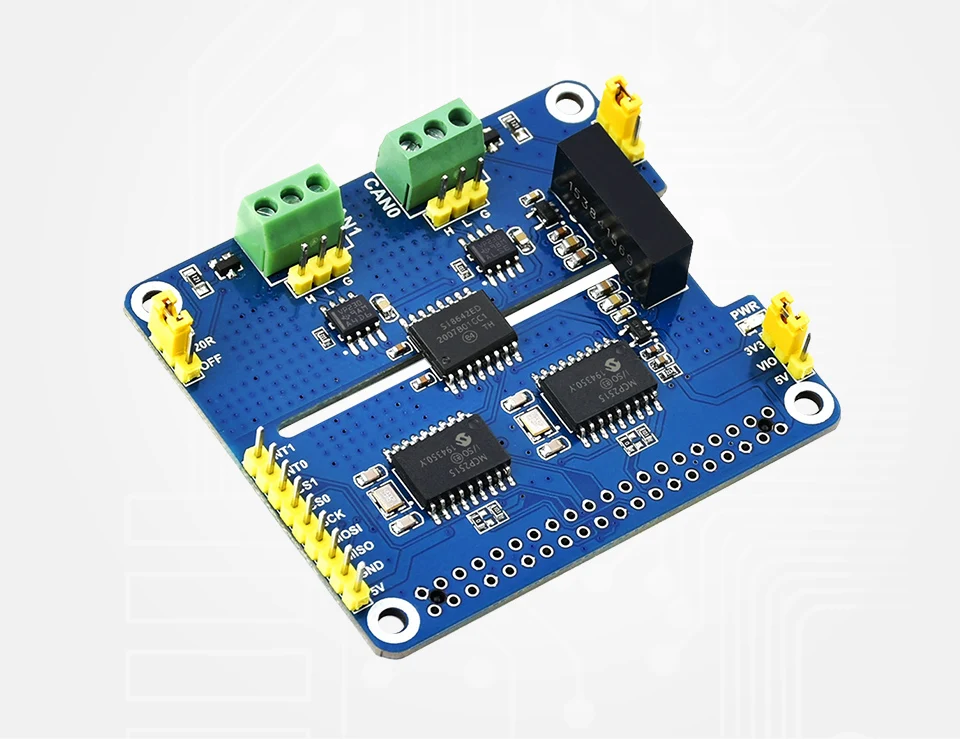

2 canais isolados CAN barramento a expansão, multi circuitos de proteção a bordo
1. Quadro Demonstração

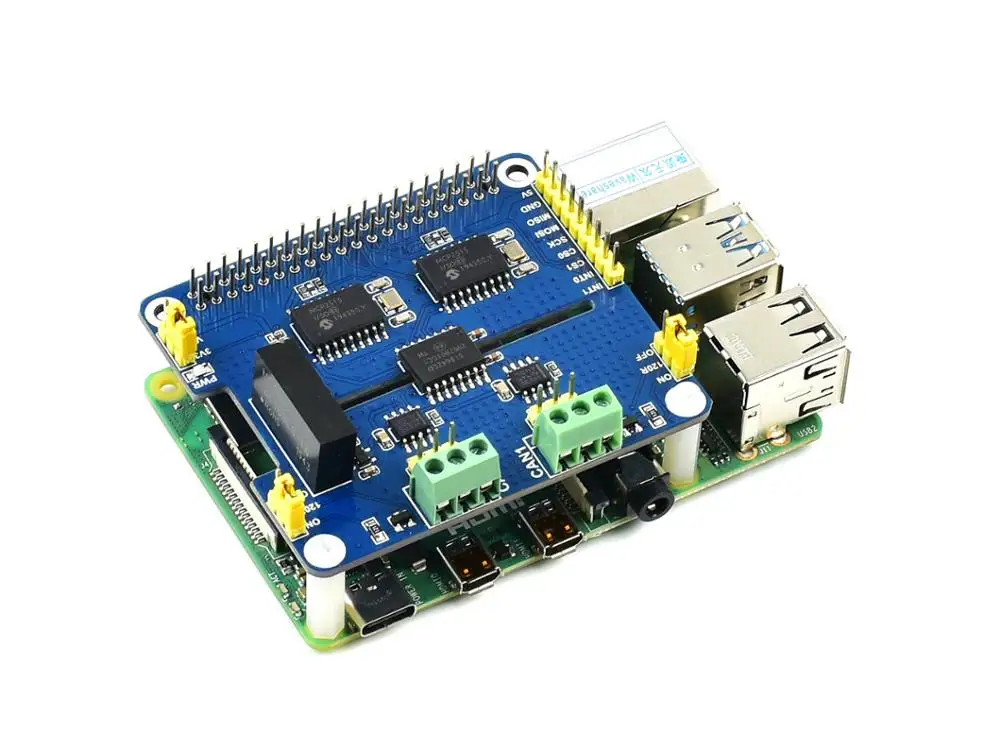

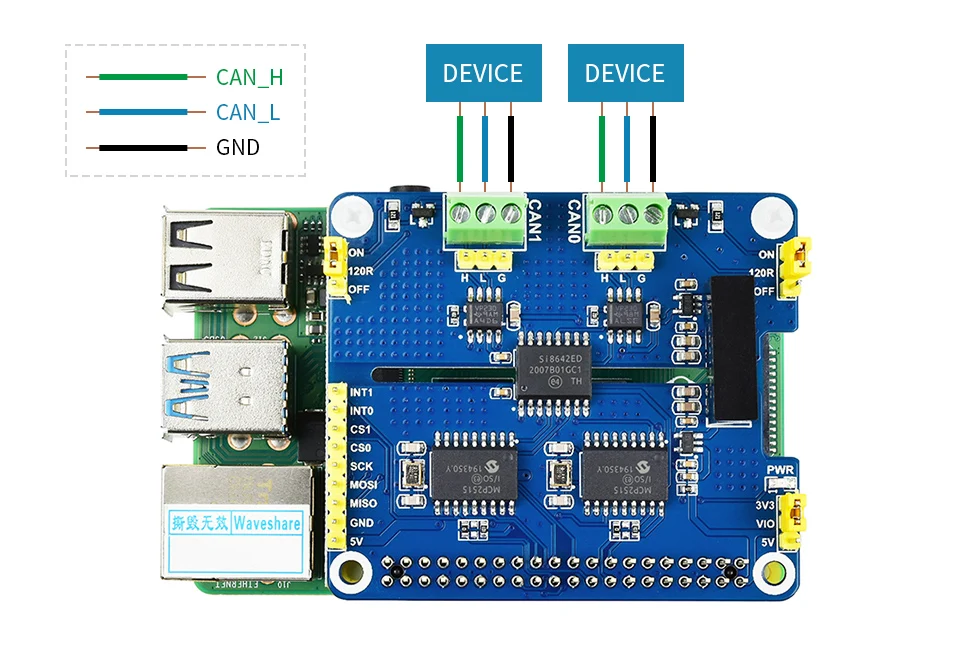

Ative Isolado E Estável CAN Bus Capacidade Para O Seu Raspberry Pi
2. Wavesare Chapéu de Expansão de Lata Isolado

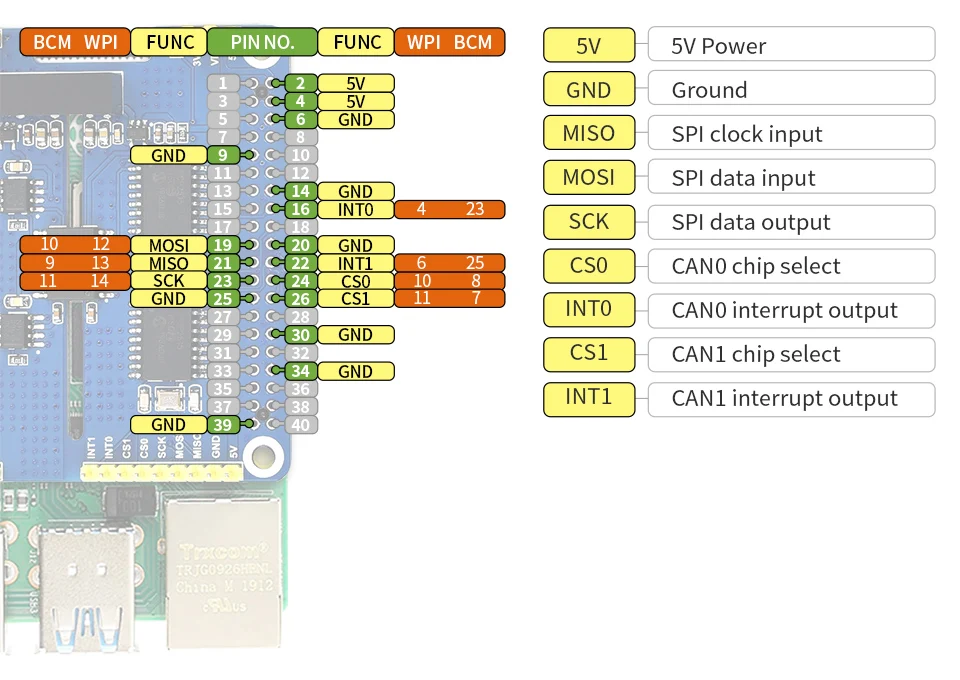

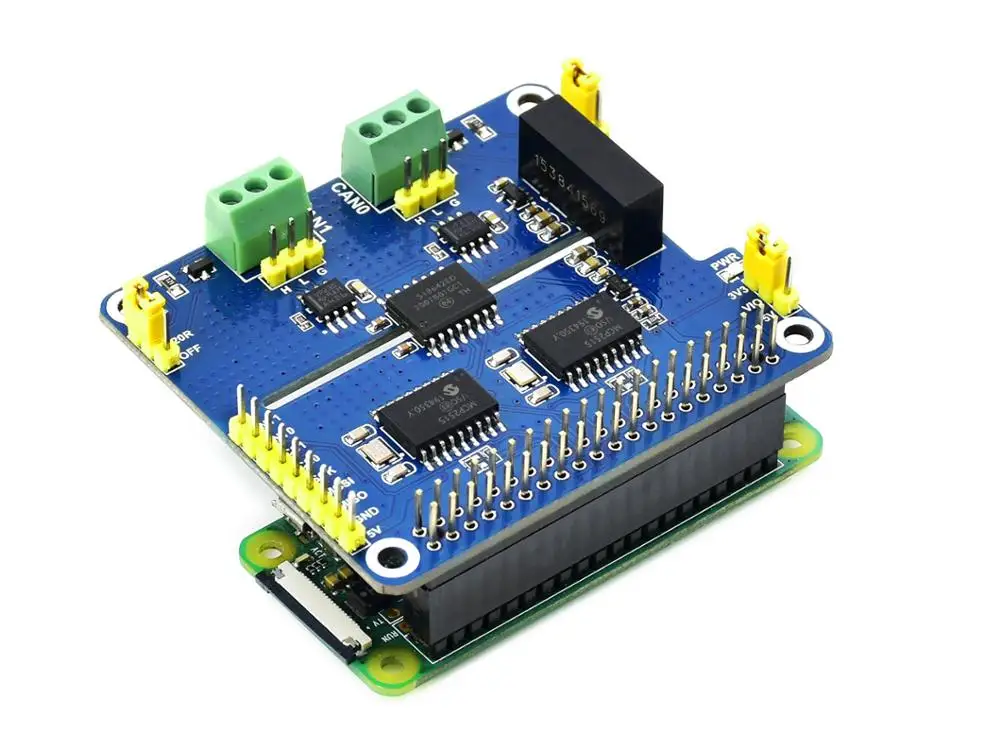

Cabeçalho padrão do pi 40PIN GPIO do framboesa, personalizado para placas da série do pi do framboesa
3. Cheap Quadro Demonstração

-
Adota a solução combinada de chips duplos MCP2515 e SN65HVD230, permite comunicação CAN de 2 canais
-

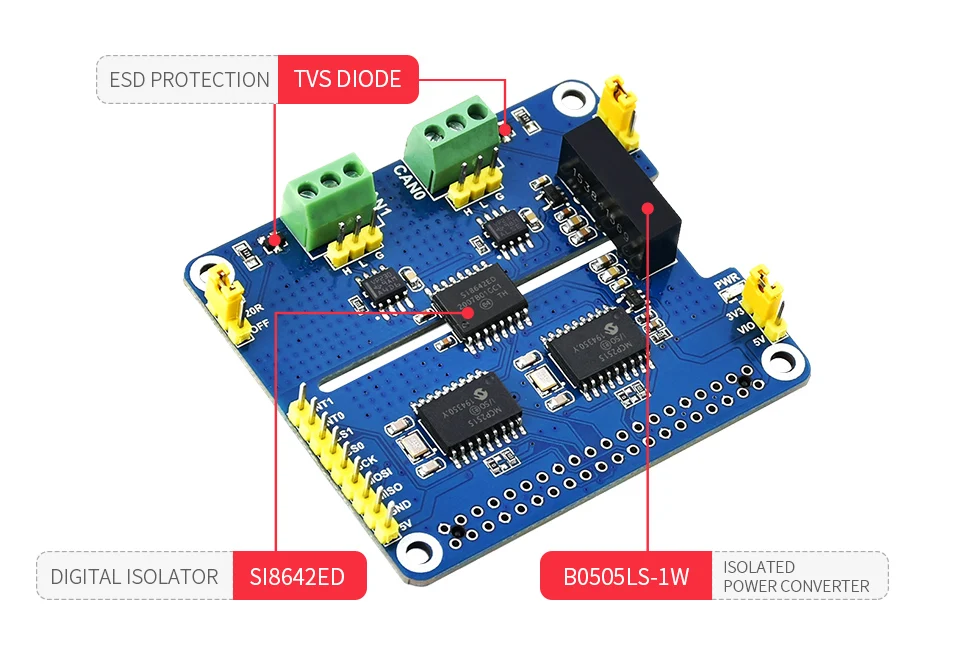

O isolamento integrado do poder, fornecendo a tensão isolada estável, não exige nenhuma fonte de alimentação extra para o terminal isolado
-
Isolador digital a bordo, isolamento de sinal torna a comunicação mais segura, mais estável e melhor anti-interferência
-
Diodo TVS (Transient Voltage Suppressor) integrado, fornece proteção ESD e proteção transitória de pico de tensão
-
Translator de tensão integrado, selecione tensão operacional 3.3V/5V por jumper
-
Resistor terminal 120O a bordo, configurado por jumper
-

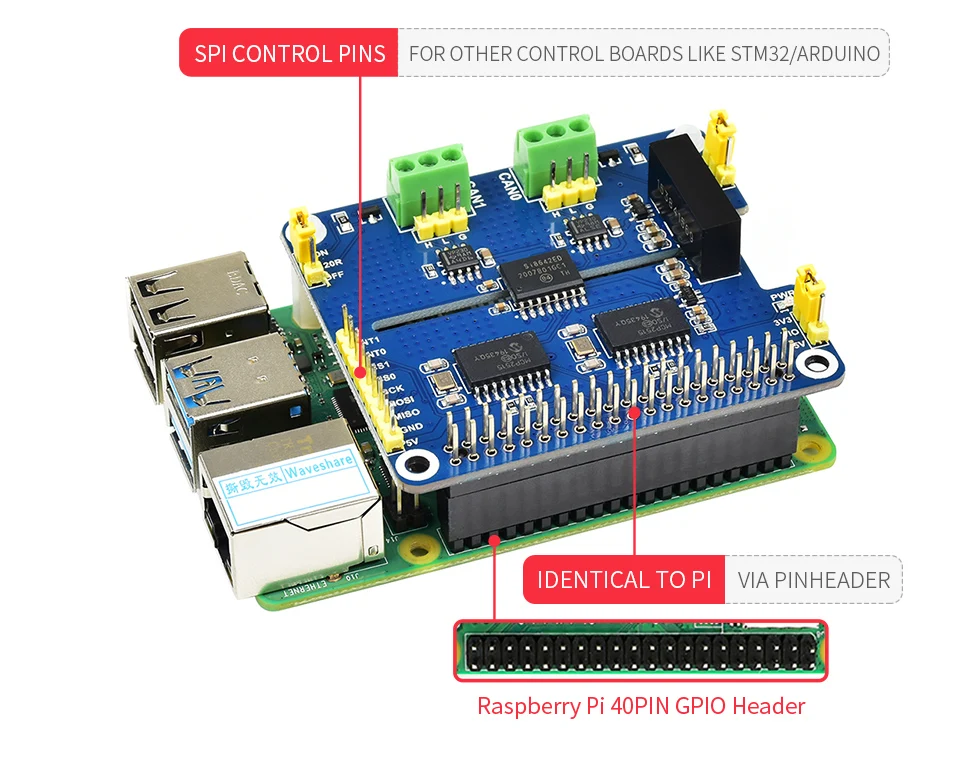

Breakout SPI control pinos, para conexão com host control boards como STM32/Arduino

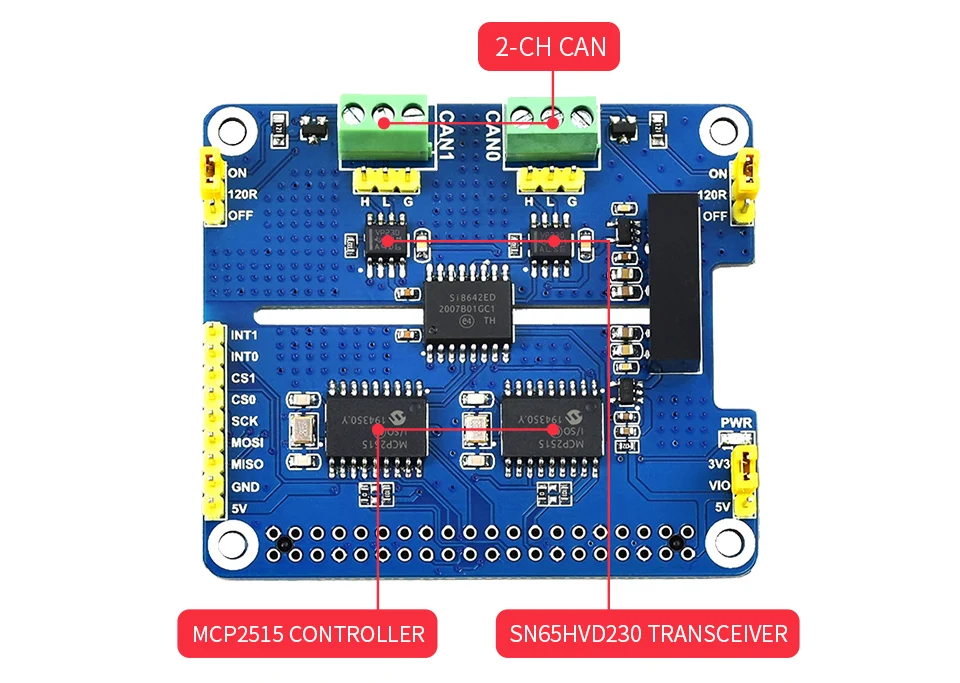

MCP2515 PODE o controlador + SN65HVD230 PODE o transceptor
4. Quadro Demonstração

SM24CANB TVS Diodo, Proteção ESD, Proteção Transiente Tensão Máxima
5. Wavesare Chapéu de Expansão de Lata Isolado

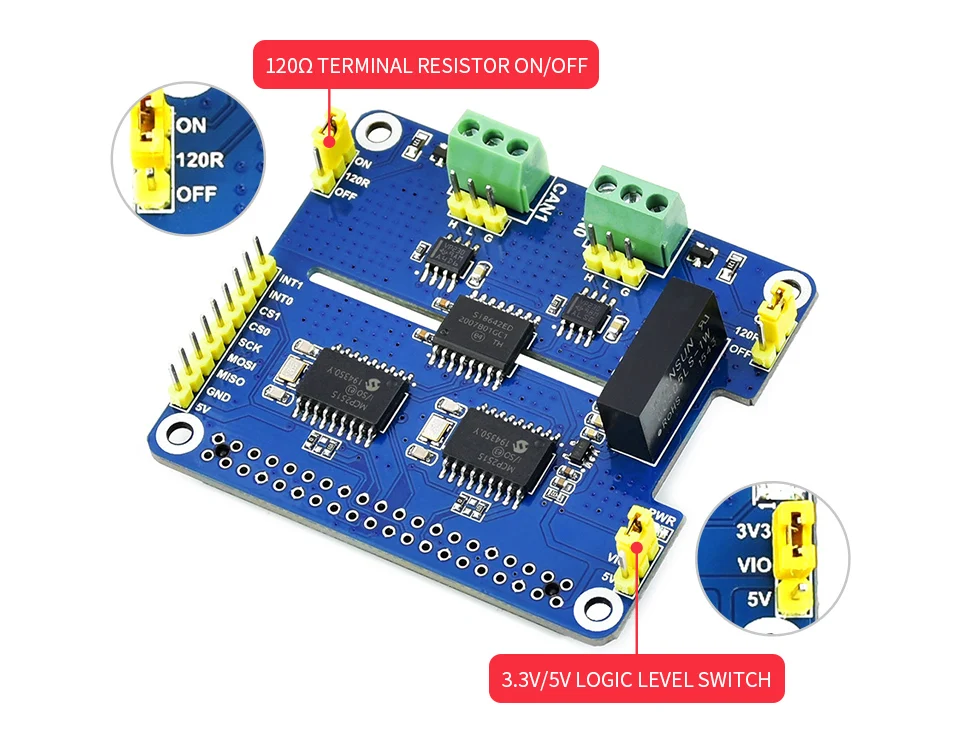

Selecione facilmente a tensão de funcionamento 3.3V / 5V, ou ative/desative o resistor terminal 120O, através dos jumpers a bordo
6. Cheap Quadro Demonstração

7. Quadro Demonstração

-

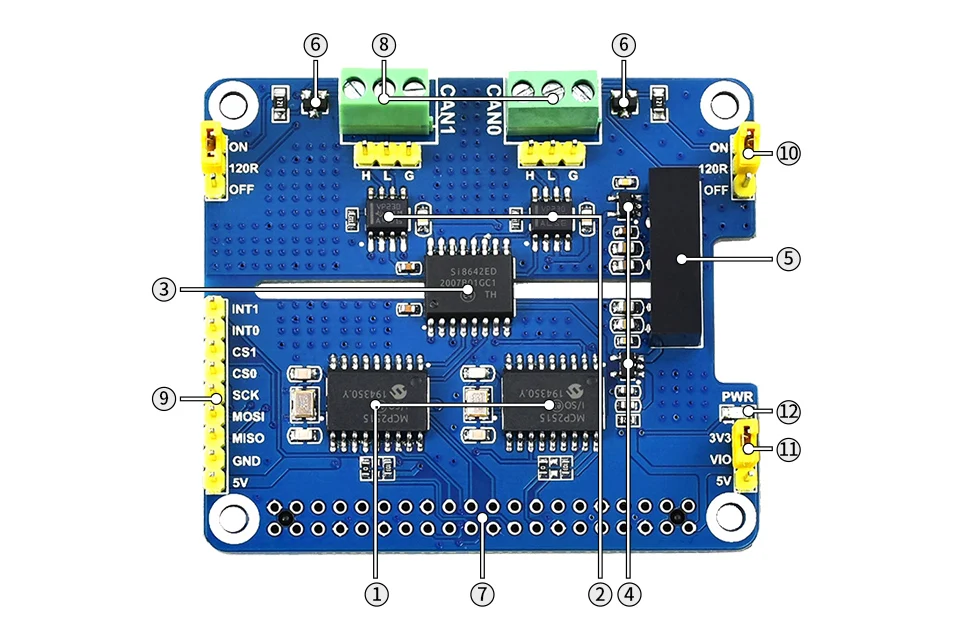

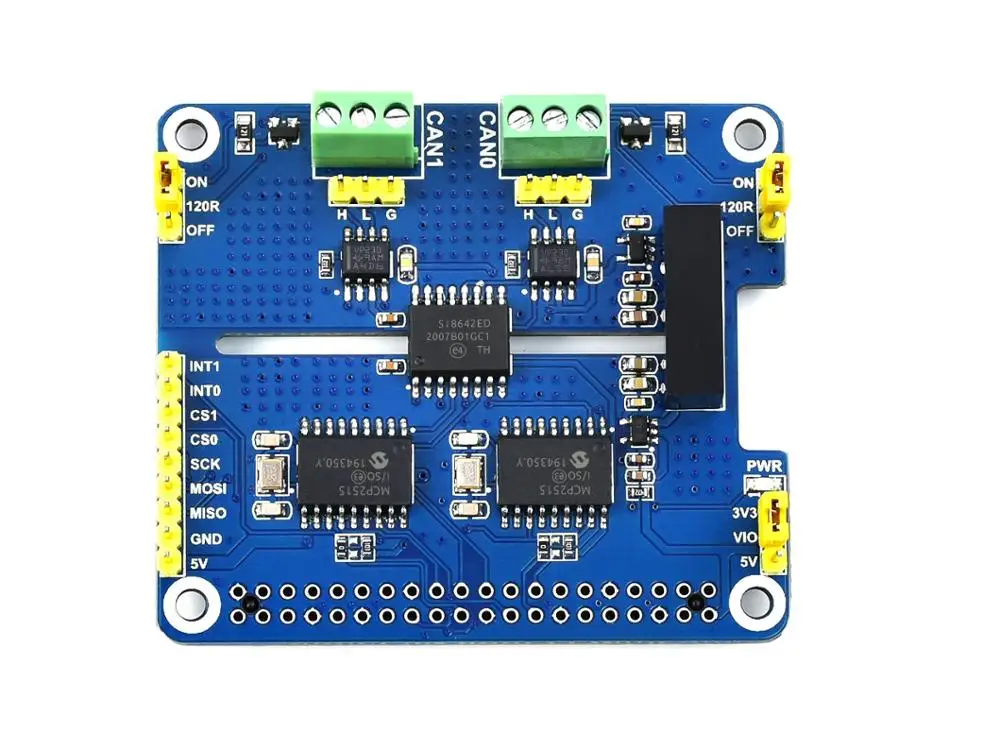

O controlador MCP2515 PODE
-
Transceptor SN65HVD230
-
Isolador digital SI8642ED
-
Chip poder RT9193-33
-
Módulo do isolamento da fonte do B0505LS-1W power
-
Diodo TVS SM24CANB
-
Padrão Raspberry Pi 40PIN GPIO cabeçalho
-
PODE barramento parafuso terminal
-
Pinos do controle MCU
-
Interruptor terminal do resistor 120O
-
3.3V/5V interruptor nível lógico
-
Indicador do poder
8. Wavesare Chapéu de Expansão de Lata Isolado

PODE CONTROLADOR |
MCP2515 |
TENSÃO DE FORNECIMENTO DE ALIMENTAÇÃO |
5V |
PODE TRANSCEPTOR |
SN65HVD230 |
TENSÃO DE NÍVEL LÓGICO |
3,3 V/5V |
AUTOCARRO DE CONTROLE |
SPI |

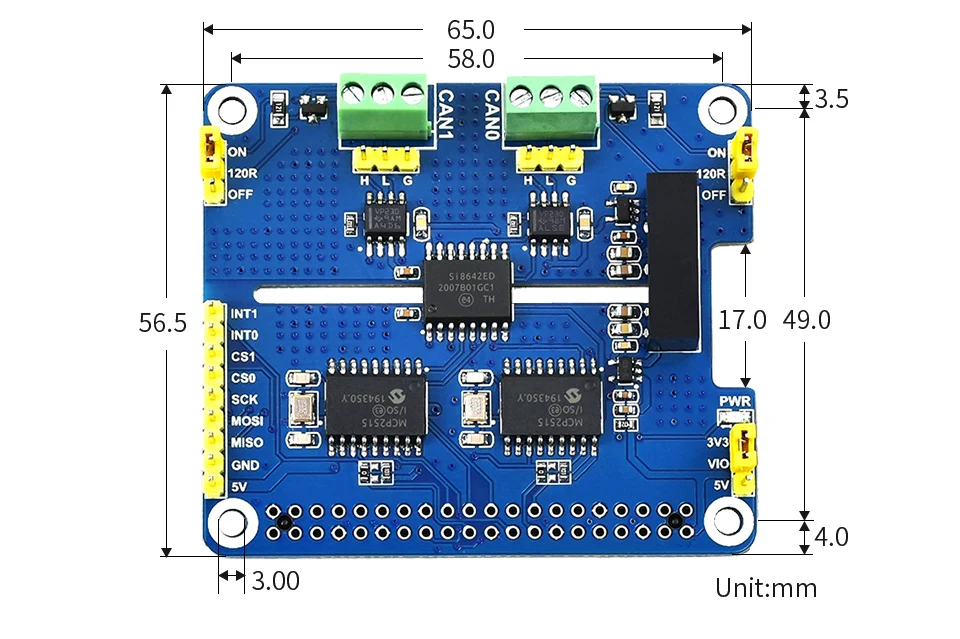

DIMENSÕES |
65 × 56,5 (mm) |
9. Cheap Quadro Demonstração

10. Quadro Demonstração

11. Wavesare Chapéu de Expansão de Lata Isolado

Vem com manual e exemplos em C / Python
* Recursos para diferentes produtos podem variar, por favor verifique a página wiki para confirmar os recursos realmente fornecidos.
Conteúdo do pacote
Peso:0,028 quilogramas
-
2-CH CAN HAT x1
-
Pacote Standoffs (2pcs) x1
-
2 × 20PIN cabeçalho fêmea x1
12. Cheap Quadro Demonstração

13. Quadro Demonstração

14. Wavesare Chapéu de Expansão de Lata Isolado
