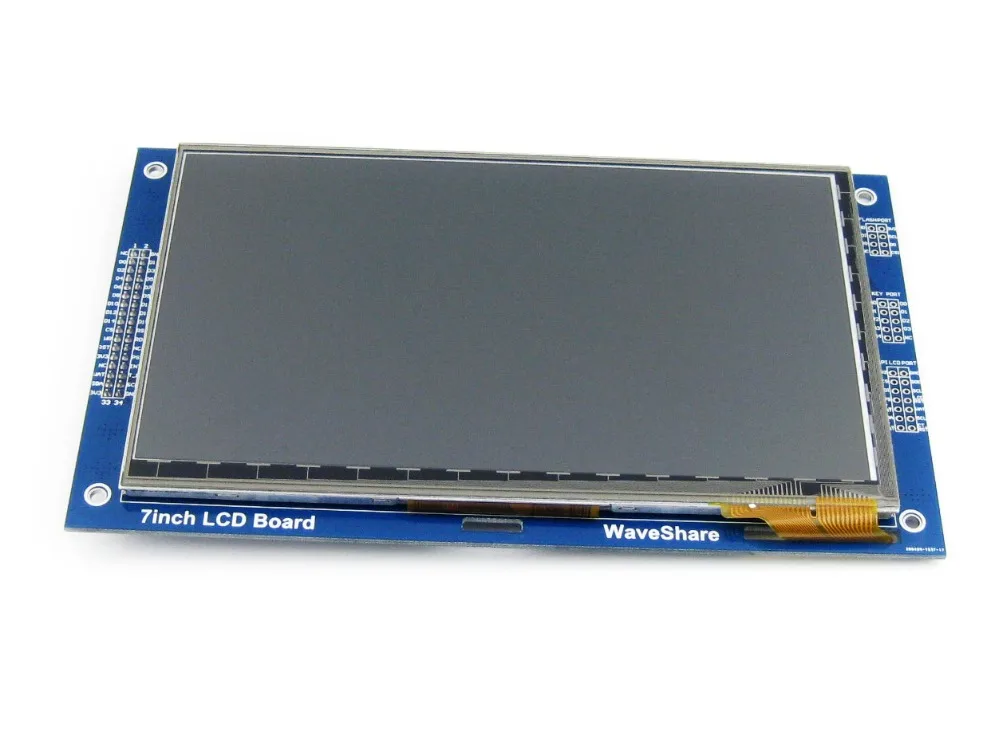

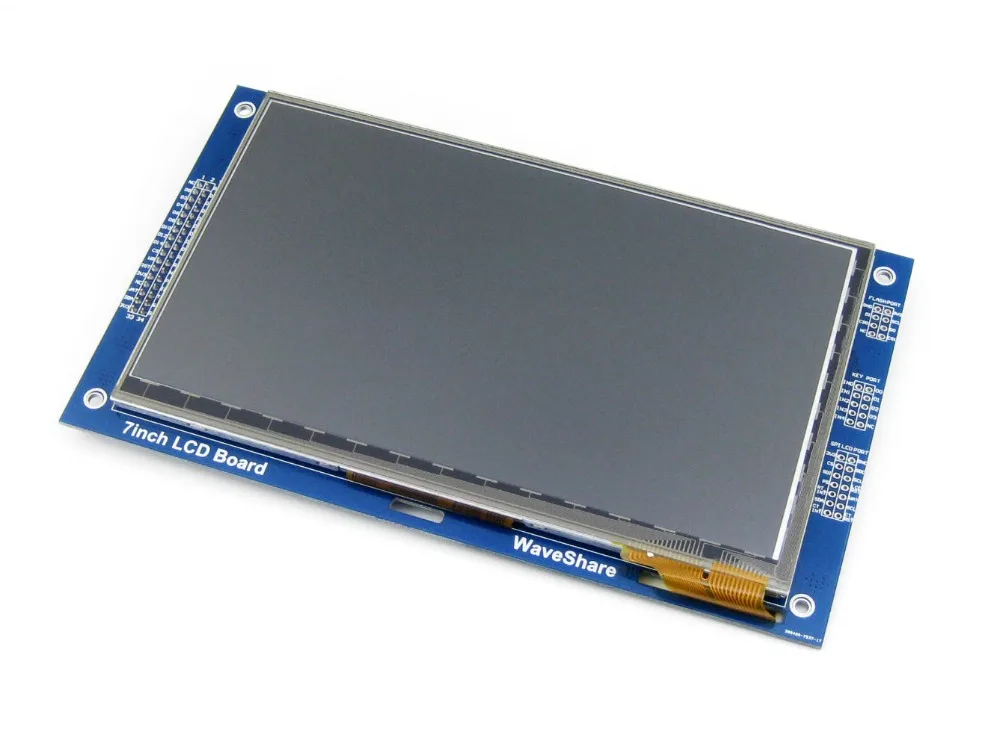

Tela Capacitiva Touch Lcd de Polegadas 800×480 Tft I2c Interface Série 8080 com Controle Ra8875 Lcd Touch Capacitivo de Polegadas c Quadro demonstração
R$ 476,46
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Certificado | CE |
| Origem | CN (origem) |
| Número do Modelo | 7inch Capacitive Touch LCD (C) |
| LCD Type | TFT |
| Interface | 8080 Series Interface |
| Touch Panel Interface | I2C |
| LCD Controller | Ra8875 |
| Touch Panel Type | Capacitive (5 Multi-touch) |
| Color Depth | 256/16k |
| Backlight | LED |
| Aspect Ratio | 8 : 5 |
| Resolution | 800 * 480 (pixel) |
| Touch Controller | Gt911 |
7 Polegada 800*480 lcd gráfico multicolorido, com tela de toque capacitivo
Características
-
Rom incorporado do caráter 10kb com pontos do tamanho 8×16 da fonte e grupos de caráter de apoio do iso/iec 8859-1/2/3/4
-
O motor de transferência do bloco (bte) suporta com função 2d, compatível com a função 2d bitblt
-
Motor de velocidade geométrica incorporado
-
Programável Fonte de Escrever Do Cursor
-
Função gráfica do cursor de 32×32 pixels
-
Função poderosa da rolagem do bloco para o sentido vertical ou horizontal
-
Função de ampliação da fonte x1, x2, x3, x4 para direção horizontal/vertical
-
Função de modo de rotação vertical da fonte
-
256 caracteres definidos pelo usuário com 8×16 pontos
Os Parâmetros principais
|
TIPO LCD |
TFT |
|
INTERFACE |
8080 interface de série |
|
INTERFACE DO PAINEL de TOQUE |
I2C |
|
CONTROLADOR de LCD |
RA8875 |
|
CONTROLADOR de TOQUE |
GT911 |
|
TIPO de PAINEL de TOQUE |
Capacitivo (5 multi-touch) |
|
PROFUNDIDADE de COR |
256/16K |
|
BACKLIGHT |
DIODO EMISSOR de luz |
|
Tamanho da tela (mm) |
154.08 (w) × 85.92 (h) |
|
Passo do ponto (milímetro) |
0.0642 (w) × 0.1790 (h) |
|
ASPECT RATIO |
8 : 5 |
|
RESOLUÇÃO |
800*480 (pixel) |
|
Fonte de ALIMENTAÇÃO |
3.0v ~ 3.6v |
|
ATUAL BACKLIGHT |
TBD |
|
Temperatura de funcionamento ) |
TBD |
Definição de Interface
|
PIN NO. |
SÍMBOLO |
DESCRIÇÃO |
TIPO |
FUNÇÃO |
|
1 |
NC |
|||
|
2 |
GND |
Chão |
Poder |
GND |
|
3 |
D0 |
Pino de dados |
De entrada/Saída |
D0-D15 |
|
4 |
D1 |
|||
|
5 |
D2 |
|||
|
6 |
D3 |
|||
|
7 |
D4 |
|||
|
8 |
D5 |
|||
|
9 |
D6 |
|||
|
10 |
D7 |
|||
|
11 |
D8 |
|||
|
12 |
D9 |
|||
|
13 |
D10 |
|||
|
14 |
D11 |
|||
|
15 |
D12 |
|||
|
16 |
D13 |
|||
|
17 |
D14 |
|||
|
18 |
D15 |
|||
|
19 |
CS |
Chip de LCD sinal de selecção |
Entrada |
Baixo ativo |
|
20 |
RS |
Instrução/seleção de registro de dados |
Entrada |
1: registrador de instrução |
|
21 |
WR |
Operação de gravação |
Entrada |
Wr = 0, rd = 1 |
|
22 |
RD |
Operação de leitura |
Entrada |
Wr = 1, rd = 0 |
|
23 |
REDEFINIR |
LCD de reset |
Entrada |
Baixo ativo |
|
24 |
NC |
|||
|
25 |
3V3 |
A energia positiva |
Poder |
3.3V de Entrada |
|
26 |
PS |
Seleção de sinal de entrada paralela/serial |
Entrada |
0: selecione paralelo 8080 |
|
27 |
NC |
|||
|
28 |
T_IN |
Tela sensível ao toque de interrupção |
Saída |
Não disponível |
|
29 |
ESPERAR |
À espera de sinal |
Saída |
0: ocupado |
|
30 |
T_IN |
Tela de toque capacitivo de interrupção |
Saída |
Baixo nível enquanto a tela de toque detecta tocar |
|
31 |
SDA |
Dados capacitivos do tela táctil i2c |
De entrada/Saída |
Pino de dados i2c, dados de leitura/gravação |
|
32 |
SCL |
Relógio i2c capacitivo do tela táctil |
Entrada |
I2C relógio pin |
|
33 |
3V3 |
A energia positiva |
Poder |
3.3V de Entrada |
|
34 |
GND |
Chão |
Poder |
GND |
De Downloads
Recursos de desenvolvimento:Folhas de dados, etc.
Wiki:
Dimensão externa
1. Computador e Escritório – Touch Controller : Gt911
CONTEÚDO DO PACOTE
Peso:0.223 kg
-
Lcd capacitivo do toque de 7 polegadas (c) × 1
-
40 pinos ffc × 1
