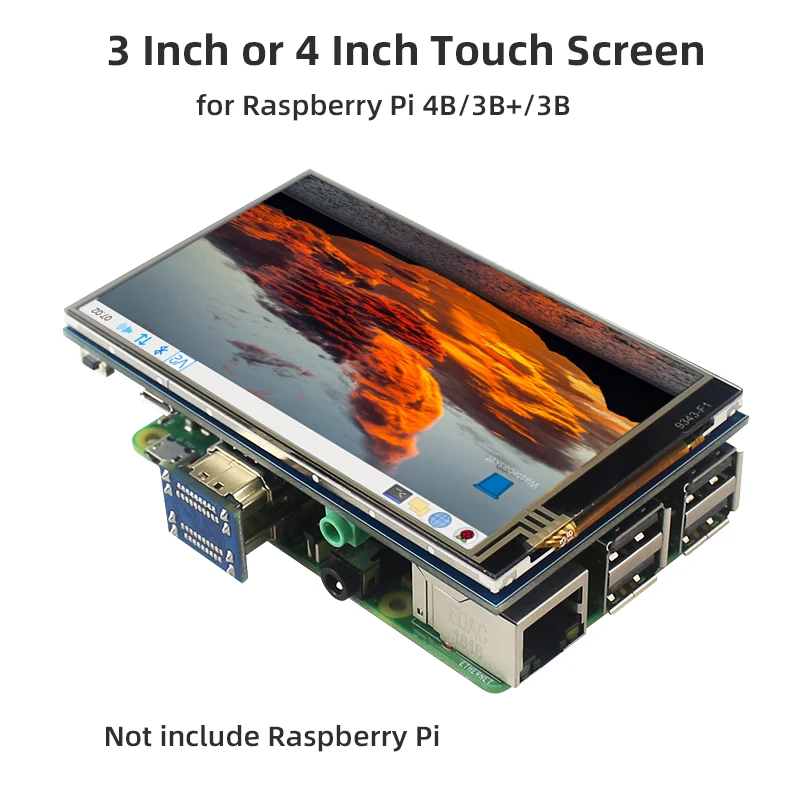

Raspberry pi Touch Screen com Áudio Retroiluminação Ajustar Display Lcd Raspberry pi 4b 3b Mais 3b pc 3.5

Introdução:

Esta é a tela sensível ao toque do Raspberry Pi. Há 3.5 polegadas (não tela IPS) e 4 polegadas (tela IPS) tamanho para escolher. O visor pode ajustar a luz de fundo e tem saída de áudio. Ele está conectado ao Raspberry Pi por adaptador compatível com HDMI e portas GPIO.
Não só para Raspberry Pi, ele pode usar para PC também, mas não tem função de toque quando usado no PC.
A tela precisa usar o sistema que configurar o driver para usar, suporte Raspbian/Ubuntu Mate/Kali/Retropie sistema, nós fornecemos o método de configuração (se você quiser usar para outro sistema, você precisa configurá-lo por si mesmo)

4 polegadas Touch Screen:

Característica:
1. display IPS de ângulo total de 4,0 polegadas, suporte a entrada compatível com HDMI, taxa de atualização de até 60FPS
2. A resolução física é 800×480, pode ajustar a 1920×1080
3. Raspberry Pi monitor com controle de toque de resistência (precisa instalar toque driver)
4. Pode ser usado como o dispositivo de saída HDMI-compatível padrão para a exposição do computador (nenhuma função do toque)
5. Compatível com todas as versões de placas-mãe Raspberry Pi (Raspberry Pi 1 geração B e Zero precisam de cabo compatível com HDMI adicional)
6. Saída audio HDMI-compatível do apoio, brilho do luminoso ajustável
7. Suporte Raspberry Pi OS(Raspbian), Retropie, Ubuntu Mate, Kali-linux e sistema Octopi. Você precisa instalar o driver no sistema antes de usá-lo. Aqui está o link para obter os drivers: http://www.lcdwiki.com/4inch_HDMI_Display-C
Por favor, não use para outros sistemas.

Especificação:
Tamanho 1. Screen: 4.0 polegadas
2. Tipo do LCD: TFT (IPS)
3. Relação do módulo: HDMI-compatível
4. Resolução: 800*480 (Pixel) . Ajustar a 1920×1080
Controlador do tela 5. Touch: XPT2046
6. Motorista IC do LCD: NT35510
7. Backlight : LED (ajustável)
Consumo 8. Power: 0.16A * 5V
Temperatura 9. Working (?) : -20 ~ 60
10. Tamanho 98*58 do PWB do módulo (milímetro)

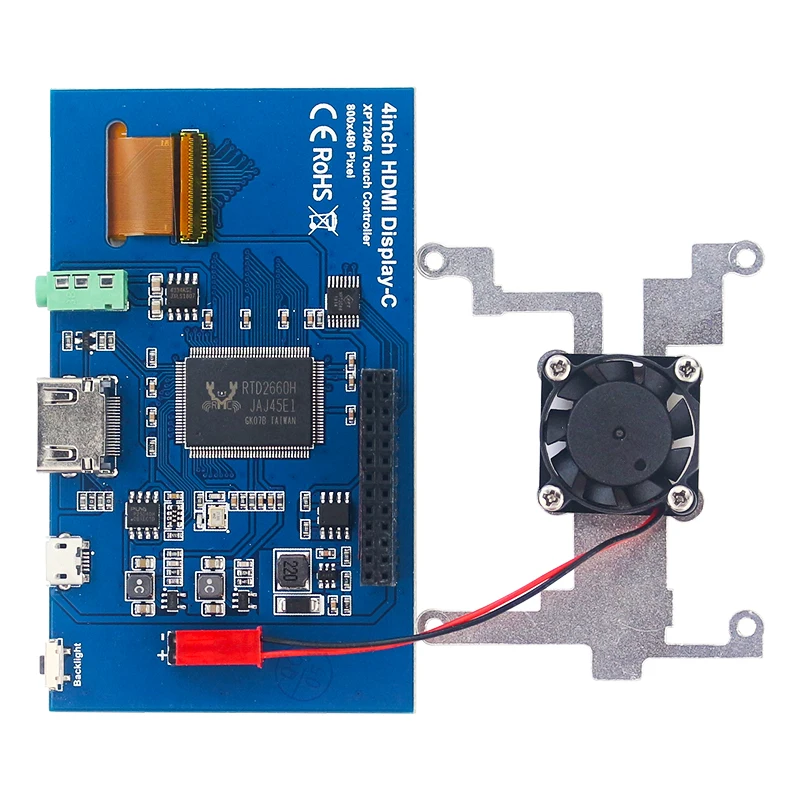

13*2 Pin Socket interface definição:

? 3.5mm Headphone Jack: Sinal de saída
? Compatível com HDMI: Usado para conectar a placa principal e o display LCD para transmissão compatível com HDMI
? Micro USB: Obtenha o poder 5V de USB, se o soquete do Pin do ?-13*2 foi conectado, que esta relação de USB não pode ser nenhuma conexão.
? Botão de ajuste Backlight: pressione Short backlight mudar 10%, pressione e dure alguns segundos para fechar backlight; pressione rapidamente para abrir backlight
Soquete do Pin do ? 13*2: Get + 5V Power do Raspberry Pi para o LCD, ao mesmo tempo transfira o sinal de toque de volta ao Raspberry Pi.

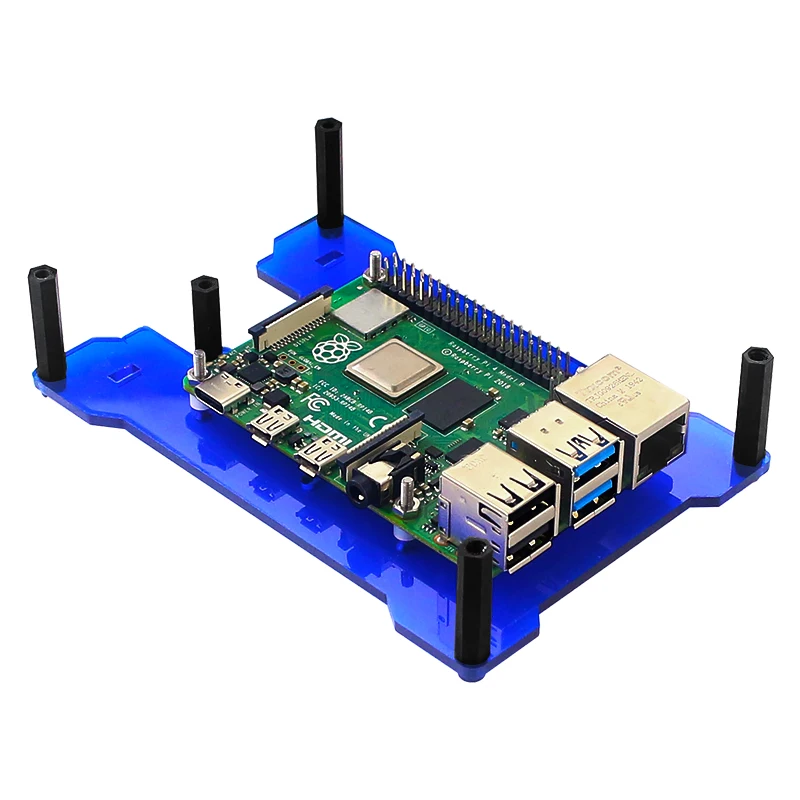

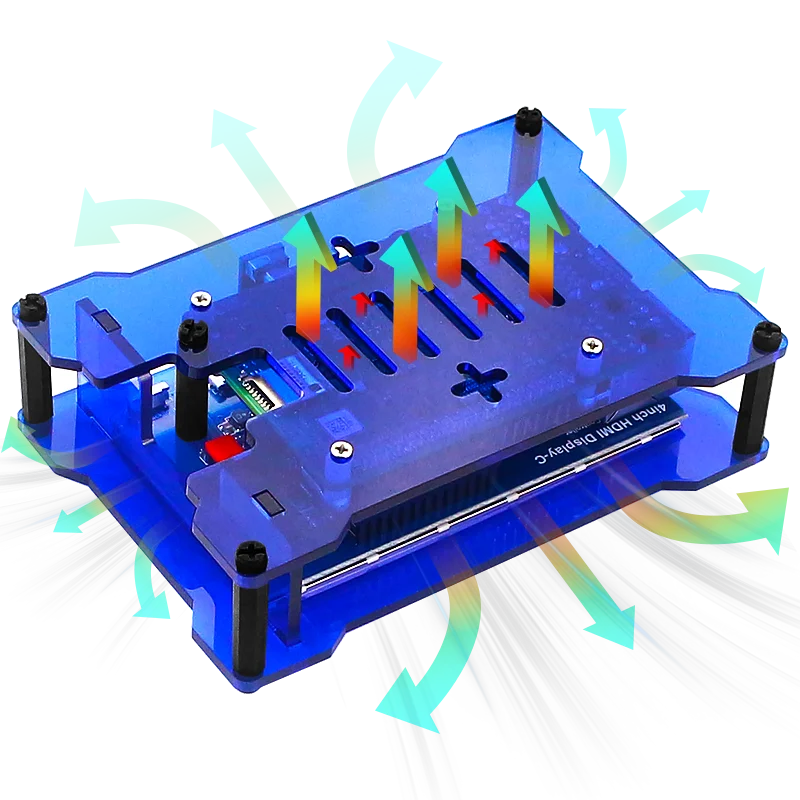

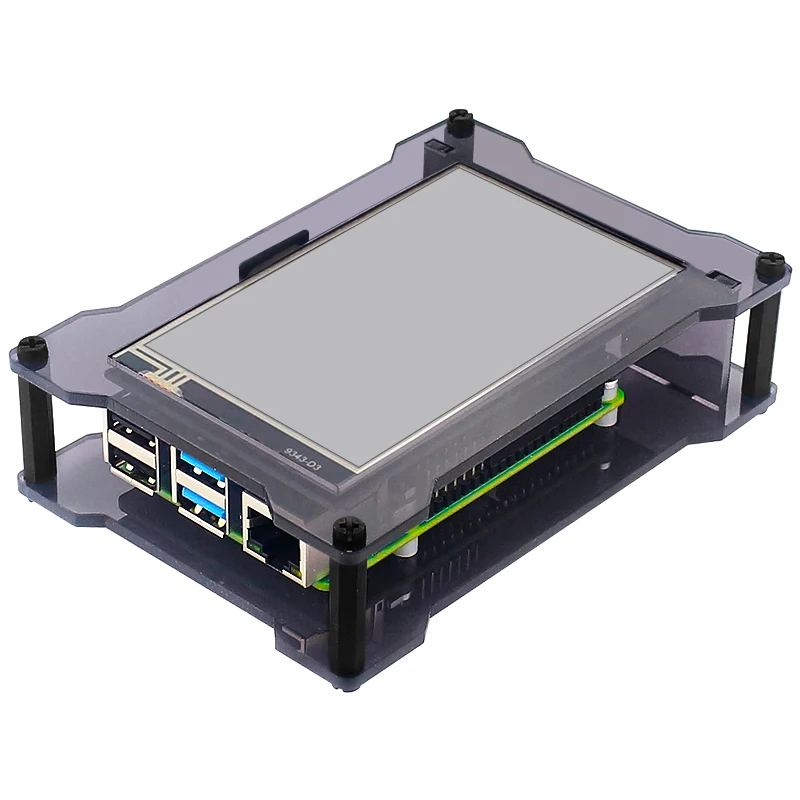

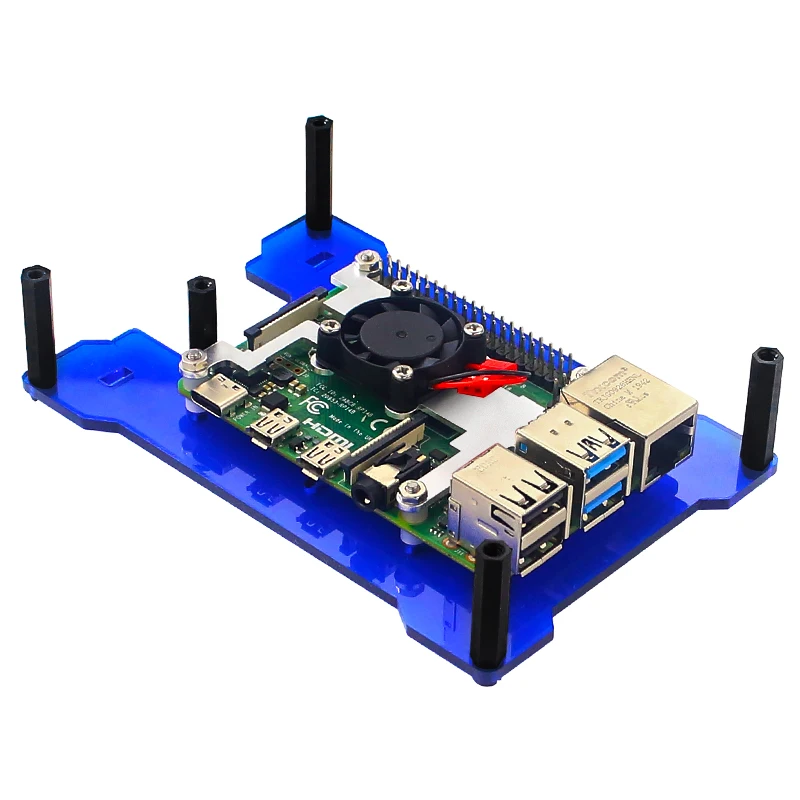

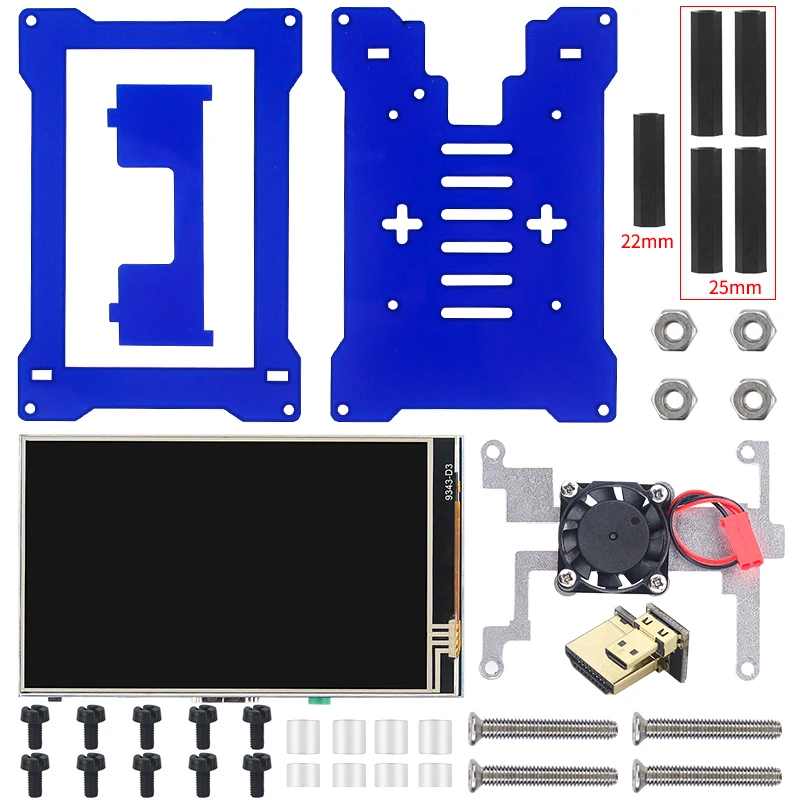

Caso para 4 polegadas tela

Se você quiser o caso acrílico para 4 polegadas touch screen, por favor clique na foto

3.5 polegadas Touh tela:

Característica:
1. 3. a exposição padrão de 5 polegadas, entrada HDMI-compatível do apoio, refresca a taxa acima de 60FPS
2. Definição física 480×320, definição configurável do software até 1920×1080
3. É compatível com mini PC mainstream, como Raspberry Pi, BB Black, Banana Pi
4. Ele também pode ser usado como um display compatível com HDMI de uso geral, conectando computadores.
6. Usado como um display Raspberry Pi que suporta Raspbian, Ubuntu, Kodi, Win10 IOT, toque único. (precisa configurar o sistema, fornecer o método, se você quiser usar para outro sistema, você precisa configurá-lo)
7. Trabalhe como um monitor do PC, apoie Win7, Win8, sistema Win10 (nenhuma função do toque)
8. A saída audio HDMI-compatível do apoio, brilho do luminoso pode ser ajustada

Especificação:
1. Tamanho: 3,5 (polegada)
2. Definição física: 480 × 320 (pontos)
3. Definição ajustável do software: 480 × 320 ~ 1920 × 1080 (pontos)
4. Touch: Resistência Touch
Dissipação 5. Power: 0.20A * 5V (Brilho @ 100%)
0.15A * 5V (luminoso perto)
6. Tamanho do produto: 85.5*60.6(mm)

? Botão Backlight: botão de ajuste do brilho backlight, curto pressione backlight muda em 10%, pressione longamente 3 segundos para fechar backlight

? Interface compatível com HDMI: interface de entrada de sinal compatível com HDMI

? Amplificador interface: HDMI compatível áudio saída interface

? Interface de alimentação USB: fornecer energia para exibição comum (5V 1A)

Base 26PIN da torta da framboesa da transação do ?: obtém o poder e o toque do retorno desta área quando usado como um monitor da torta da framboesa

Como usar a tela de toque

1. Para o tela táctil de 4 polegadas, refira por favor:
http://www.lcdwiki.com/4inch_HDMI_Display-C

2. Para 3. tela sensível ao toque de 5 polegadas, consulte:
http://www.lcdwiki.com/3.5inch_HDMI_Display

Se você tiver qualquer problema, entre em contato conosco.
Use por favor nosso sistema recomendado para a tela táctil. Se você usar outros sistemas, ele pode não ter função de toque ou pode não funcionar. Você precisa configurá-lo sozinho. Como existem muitos sistemas que o Raspberry Pi pode usar, não podemos tornar todos os sistemas compatíveis com nossa tela sensível ao toque.

Não inclui Raspberry Pi

1. Cheap Acessórios p Quadro de Demonstração – Interchange Número da Peça : 0

2. Acessórios p Quadro de Demonstração – País – Região de Fabricação : China

3. Raspberry pi 4 Touch Screen com Áudio – o Posicionamento no Veículo : 0

4. Cheap Acessórios p Quadro de Demonstração – Número de Outras Peças : 0

5. Acessórios p Quadro de Demonstração – Cor : Multi

6. Raspberry pi 4 Touch Screen com Áudio – Tipo 1 : Engines e Components

Como se monta
