Raspberry Pi-sx1262 Frequency Band Lora Hat 915mhz

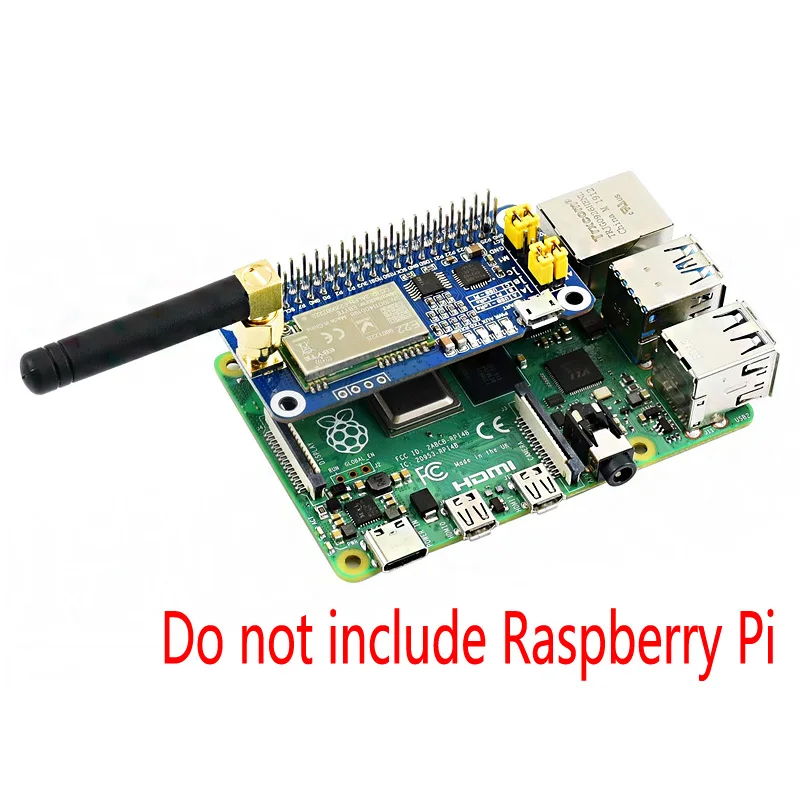

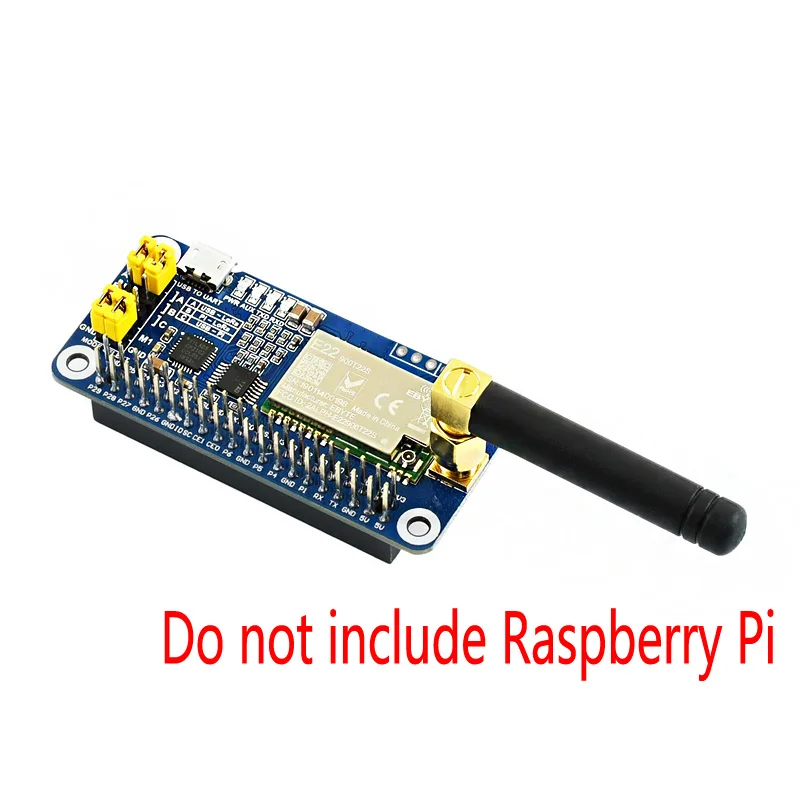

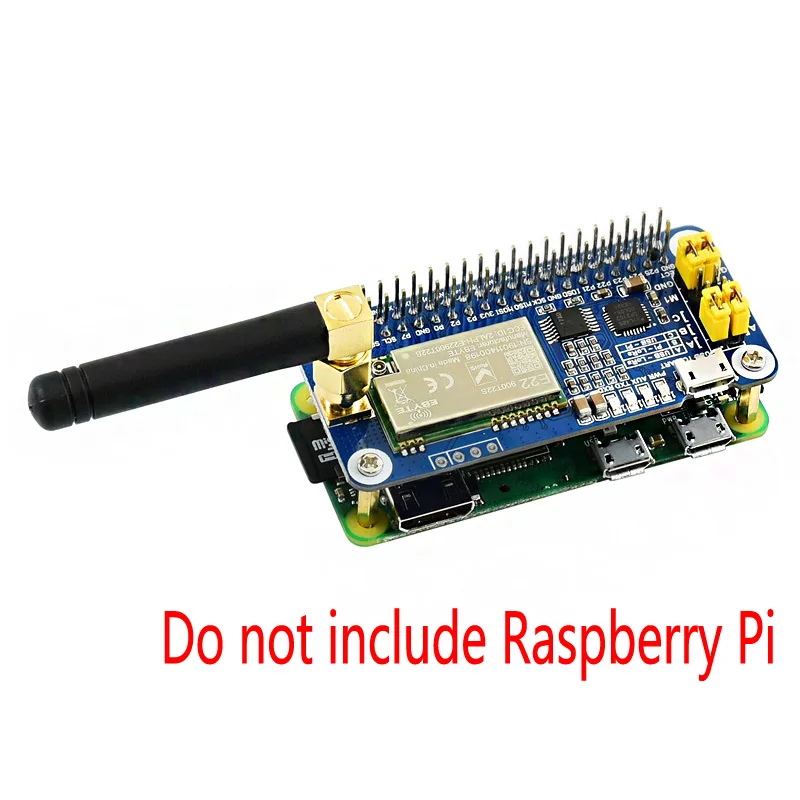

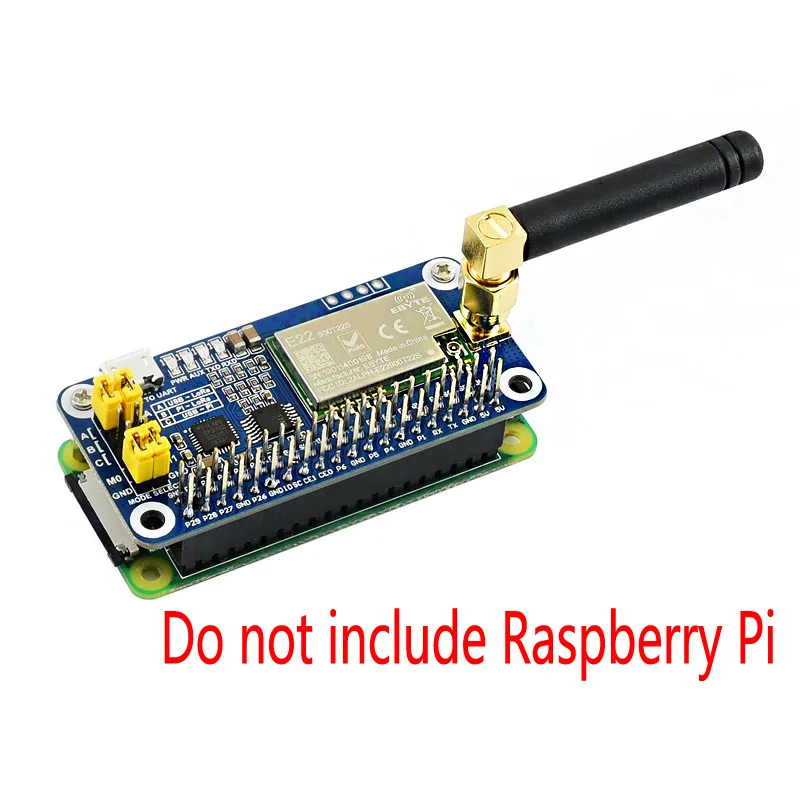

Não inclua Raspberry Pi

Síntese

Este é um Raspberry Pi LoRa HAT baseado no SX1262, cobre a banda de frequência 915MHz. Permite a transmissão de dados até 5km através da porta serial.

Utilizando a tecnologia de modulação do espectro da propagação LoRa da nova geração, a distância de comunicação do módulo é contanto que 5km, igualmente apoia a repetição automática para transmitir mais por muito tempo. Outros recursos incluem Wake on Radio, configuração sem fio, detecção de portadora, chave de comunicação e assim por diante.

Comparando com módulos LoRa normais, o SX1262 LoRa HAT alcança maior distância de comunicação, maior taxa, menor consumo, melhor segurança e anti-interferência. É adequado para várias aplicações, como controle industrial, casa inteligente, coleta de dados, etc.

Características

• Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas

• Onboard CP2102 USB TO UART conversor, para depuração serial

• Traz a interface de controle UART, para conectar placas host como Arduino/STM32

• 4x indicadores LED, fácil de verificar o status do módulo

• Tecnologia de modulação do espectro de propagação LoRa, até 81 canais de sinal disponíveis, maior distância de comunicação

• Auto multi-nível repetindo, terno para comunicação de longo alcance ultra, permite multi rede na mesma região

• Recursos de baixo consumo como sono profundo e Wake on Radio, ideais para aplicações alimentadas por bateria

• Chave de comunicação personalizável que não será recuperada, melhora muito a segurança dos dados do usuário

• Apoia o LBT, monitorando o ruído do canal do sinal antes de transmitir, melhora extremamente a relação do sucesso sob o ambiente extremo

• Suporta a intensidade do sinal RSSI indicando, para avaliar a qualidade do sinal, sintonizando a rede

• Apoia a configuração sem fio do parâmetro, enviando o pacote sem fio do comando/dados, configura remotamente ou recupera o parâmetro do módulo

• Suporta transmissão de ponto fixo, transmissão, monitor do canal do sinal

• Vem com recursos do desenvolvimento e manual (exemplos para Raspberry Pi/STM32)

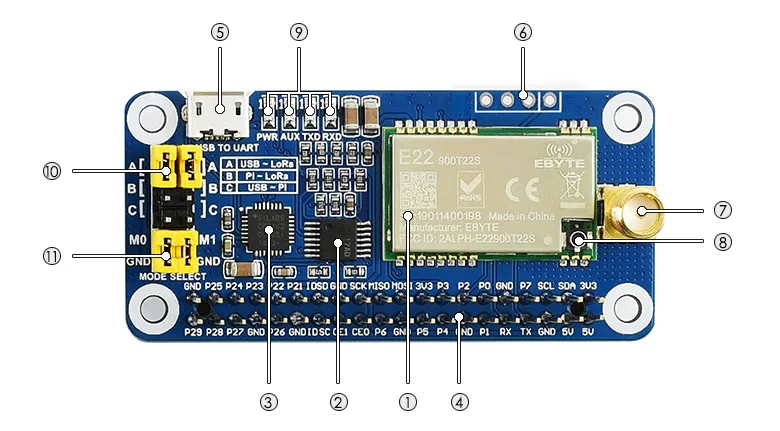

O que há a bordo

1. High Quality Computador e Escritório – Cutomizado : Não

1. Módulo SX1262 LoRa

2. 74HC125V: Tensão nível tradutor

3. CP2102: Conversor USB PARA UART

4. Conector Raspberry Pi GPIO: Para conexão com Raspberry Pi

5. Porta USB PARA UART

6. Cabeçalho UART: Para conectar placas host como STM32/Arduino

7. Conector antena SMA

8. Conector antena IPEX

9. Indicadores:

   • RXD/TXD: indicador UART RX/TX

   • AUX: indicador auxiliar

   • PWR: indicador do poder

10. UART seleção jumpers

    • A: controle o módulo LoRa através do USB TO UART

    • B: controlar o módulo LoRa através Raspberry Pi

    • C: acesso Raspberry Pi através USB TO UART

11. LoRa modo seleção jumpers

    • Curto M0, curto M1: transmissão modo

    • Curto M0, aberto M1: configuração do modo

    • Aberto M0, curto M1: modo WOR

    • Aberto M0, aberto M1: modo sono profundo

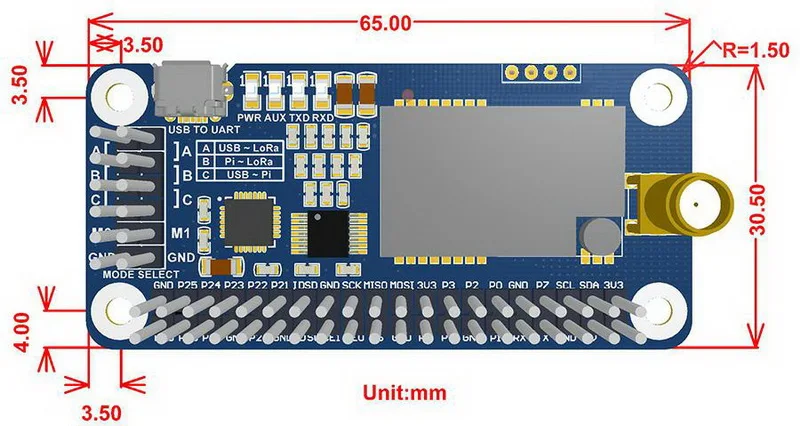

Dimensões
