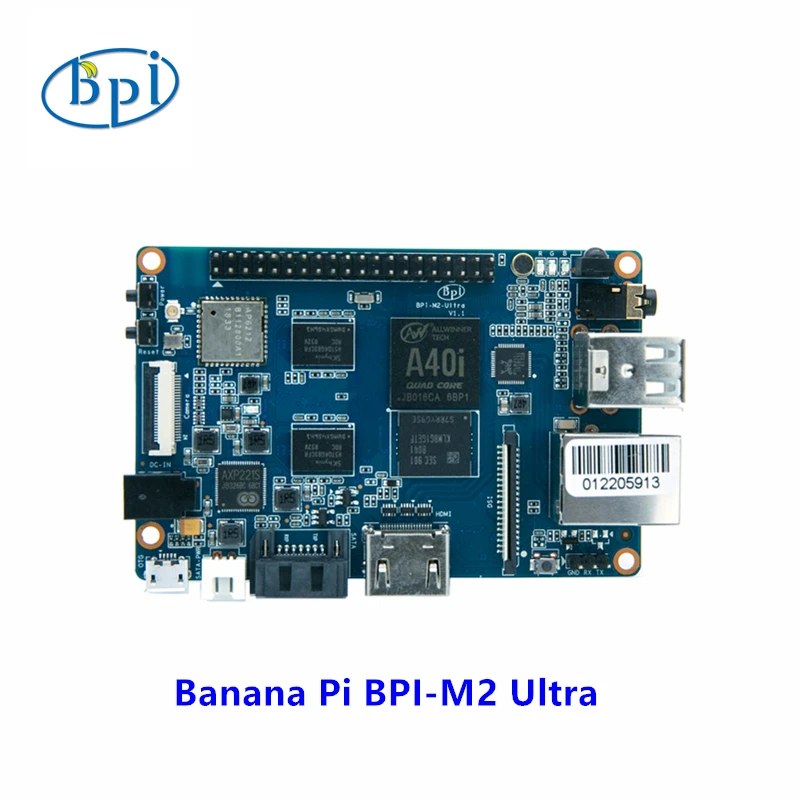

Quad Core A40i Allwinner Banana pi m2 Placa Ultra Quadro demonstração
Original price was: R$ 254,77.R$ 203,82Current price is: R$ 203,82.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | BPI |
| Tipo de Placa Demo | Braço |
| Certificado | CE |
| Certificado | FCC |
| Certificado | Rohs |
| Origem | CN (origem) |
| Memória | 2GB |
| Marca do Processador | Allwinner |
| Número do Modelo | Bpi-m2 Ultra |

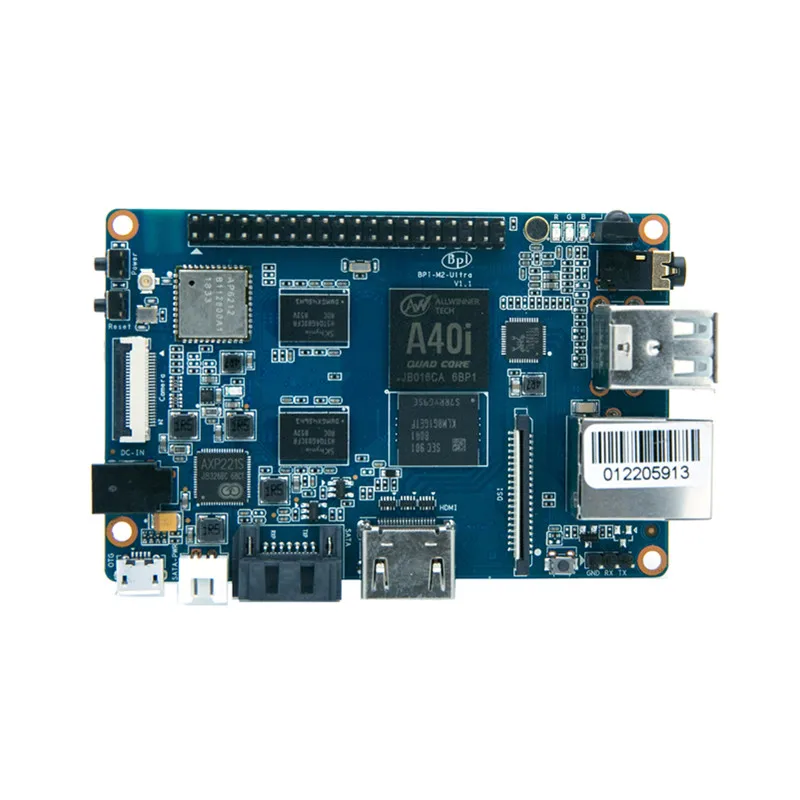

Quad core a40i allwinner chip banana pi m2 placa de desenvolvimento ultra
Epacket logística é esperado para ser 15-30 dias úteis, e atualização lenta de informações de logística, se você se importa, por favor escolher o canal de logística rápida. Obrigado:) epacket logística é esperado para ser 15-30 dias úteis, e atualização lenta de informações de logística, se você se importa, por favor escolher o canal de logística rápida. Obrigado:)
Ps: agora nós mudamos o chip para a40i, por favor note que.

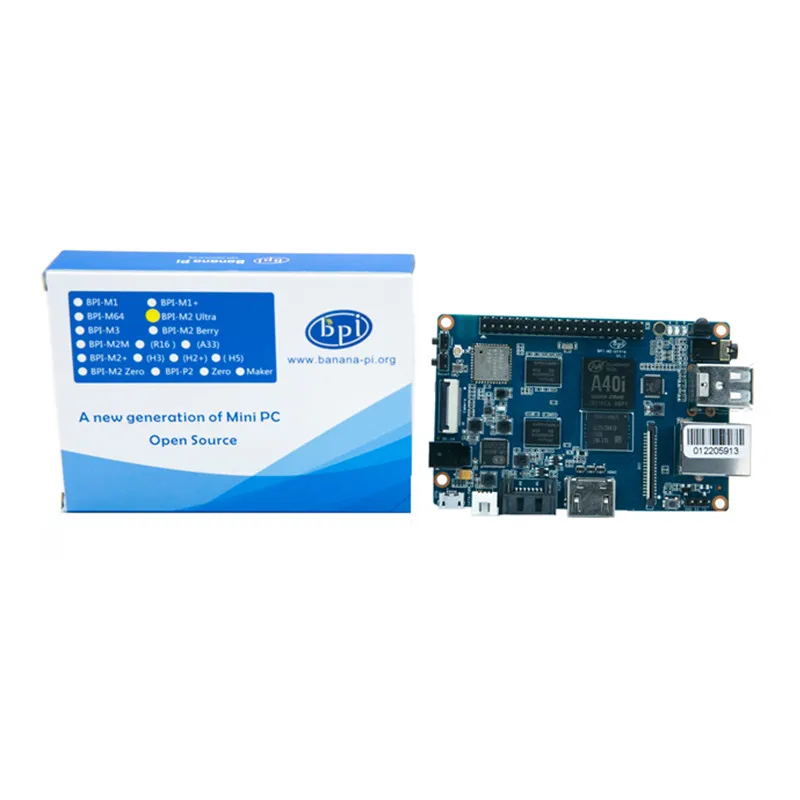

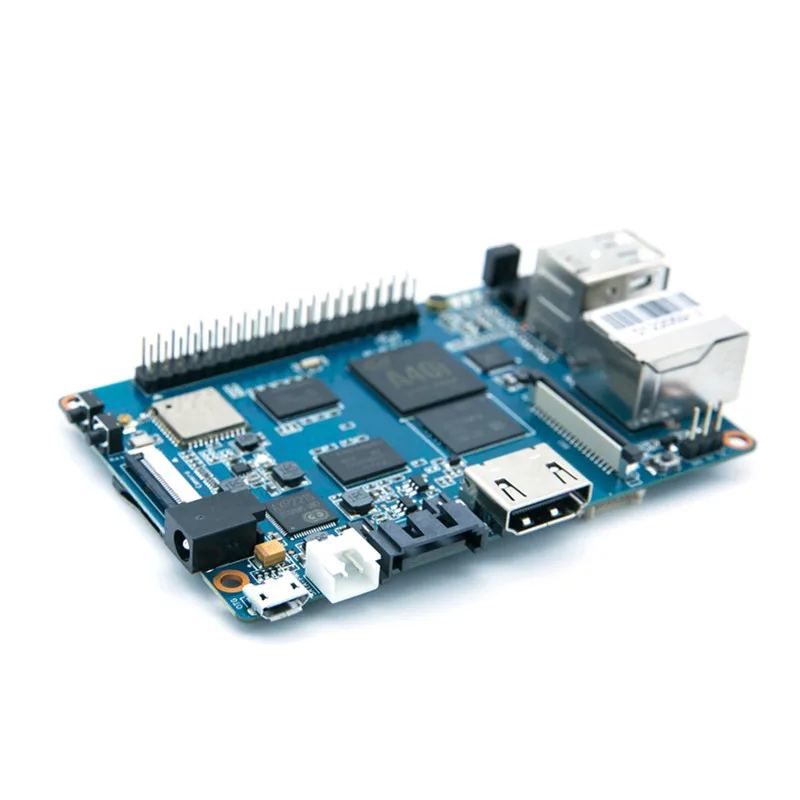

Banana pi BPI-M2 ultra é um quad-core mini computador de placa única construído com allwinner r40/v40 soc. Possui 2gb de ram e 8gb emmc. Também tem wi-fi a bordo e bt. No lado das portas, o BPI-M2 ultra tem 2 portas usb a 2.0, 1 porta usb otg, 1 porta hdmi, 1 tomada de áudio, uma porta de alimentação dc, e por último, mas não menos importante, uma porta SATA .. Também sendo um membro da família banana pi, o m2 ultra é uma atualização direta do banana pi m1/m1 + que suportam sata do soc. O desempenho sata no r40 é apropriado para projetos relacionados com mídia, como servidores de armazenamento. Apoiado por nossa comunidade, iniciar um projeto e construir servidores é divertido e gratificante. Damos boas-vindas a todas as empresas, diyers, e pessoas que amam tecnologia dentro de nossa comunidade! Juntos, podemos fazer a diferença, podemos descobrir nossas paixões, inspirar os outros e construir um projeto prático.
Principais Características
-
Allwinner a40i quad core arm cortex a7 cpu
-
2gb ddr3 sdram.
-
8gb emmc flahs a bordo.
-
Wifi (ap6212) & bluetooth a bordo.
-
Interface SATA.
-
2 * USB 2.0
-
MIPI DSI ingerface
-
Interface da câmera CSI
Hardware
Hardware interfact

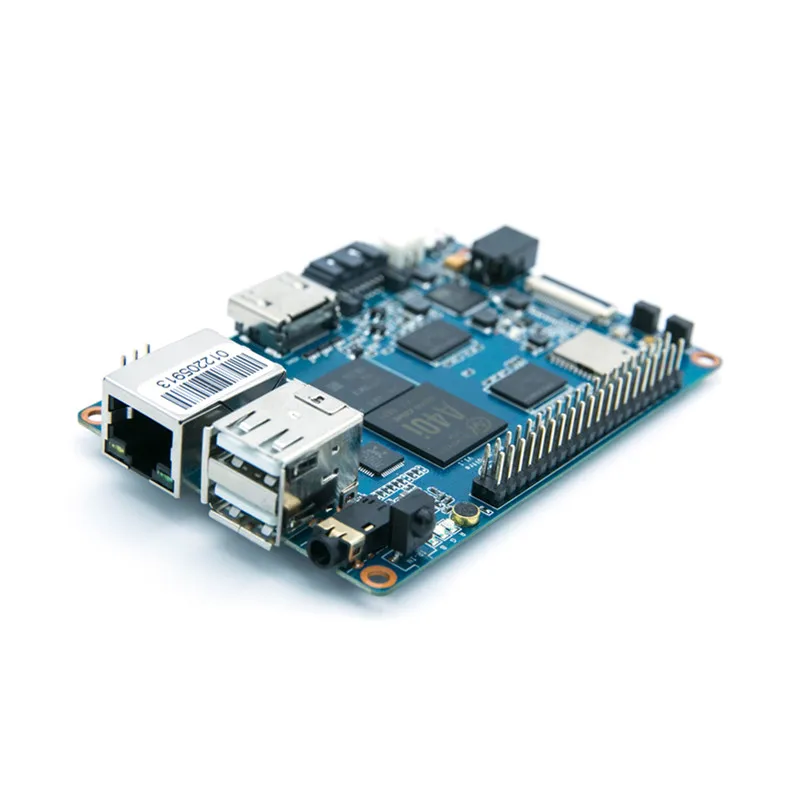

1. Cheap Quadro Demonstração – Nome da Marca : Bpi
Especificação de Hardware
|
Especificação de ferragem de banana pi BPI-M2 ultra |
|||
|
Soc |
Allwinner A40i |
||
|
CPU |
Quad-core cortex-a7, o braço de núcleo de cpu mais eficiente de energia nunca desenvolvimento |
||
|
GPU |
Duplo-núcleo mali-400 mp2 e corre em 500mhz, capaz de 1.1 gpixel/s de transferência. As capacidades gráficas são ligeiramente superiores ao nível de desempenho do xbox original. O gpu fornece opengl es 2.0, openvg ferra-acelerado, 1080p45 h.264 high-profile codificar e decodificar. |
||
|
SDRAM |
2 gb ddr3 com 733mhz \ (compartilhado com gpu \) |
||
|
SATA |
Suppoort interface SATA |
||
|
GPIO |
Cabeçalho de 40 pinos, 28 ×gpio, alguns dos quais podem ser usados para funções específicas incluindo uart, i2c, spi, pwm, i2s. |
||
|
Na placa de Rede |
10/100/1000mbps ethernet \ (realtek rtl8211e/d \) |
||
|
Módulo wi-fi |
Wifi 802.11 b/g/n \ (ap 6212 módulo a bordo \) |
||
|
Bluetooth |
BT4.0 |
||
|
A Armazenagem a bordo |
Microsd \ (tf \) cartão, 8gb emmc a bordo |
||
|
Exibição |
4-lane mipi dsi display, ou painel rgb ou lvds painel, tv-para fora em hdmi v1.4 |
||
|
Vídeo |
Multi-formato fhd decodificação de vídeo, incluindo mpeg1/2, mpeg4, h.263, h.264, etc h.264 decodificar até 1080p60, suporte a vídeo encodeing: alta-deinition \ (hd \) o codificador de vídeo h.264 é até 1080p @ 45fps |
||
|
Saídas de áudio |
Hdmi, áudio analógico \(via 3.5mm trrs jack \), i2s áudio \ (também potencialmente para entrada de áudio \) |
||
|
Câmera |
Uma câmera de conector de entrada csi: suporta interface de sensor cmos de 8 bits yuv422, suporta protocolo ccir656 para ntsc e pal, suporta sensor de câmera de 5m pixel, suporta solução de captura de vídeo até 1080p @ 30fps |
||
|
De entrada de áudio |
A bordo do microfone |
||
|
USB |
2 usb 2.0 host, 1 usb 2.0 otg |
||
|
Botões |
Botão de reset, botão de energia, botão de u-boot |
||
|
Leds |
Led de status de energia e led rj45 |
||
|
IR |
Onboard receptor IR |
||
|
DC Power |
5v/2a com micro porta usb |
||
|
Bateria |
Suporte de energia da bateria de lítio 3.7v |
||
|
Tamanhos |
85mmx56mm, mesmo tamanho que raspberry pi 3 |
||
|
Peso |
40g |
||

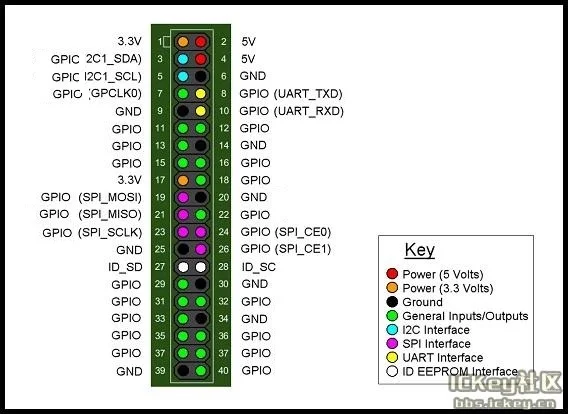

GPIO PIN definir
Banana pi BPI-M2 berry tem um cabeçalho gpio de 40 pinos que combina com o do modelo raspberry pi 3.

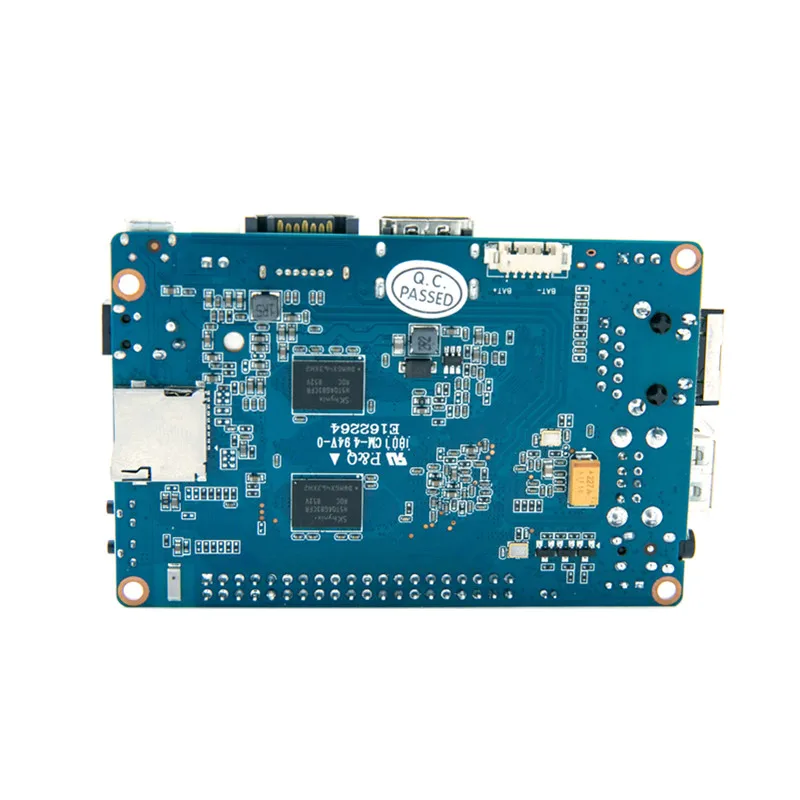

2. Quadro Demonstração – Número do Modelo : Bpi-m2 Ultra
|
40 pinos gpio de banana pi BPI-R2 |
|||
|
Nome Pino GPIO |
Função padrão |
Function2:GPIO |
Function3 |
|
CON1-P01 |
VCC-3V3 |
||
|
CON1-P02 |
DCIN |
||
|
CON1-P03 |
TWI2-SDA |
PB21 |
PWM5 |
|
CON1-P04 |
DCIN |
||
|
CON1-P05 |
TWI2-SCK |
PB20 |
PWM4 |
|
CON1-P06 |
GND |
||
|
CON1-P07 |
PB3 |
PB3 |
PWM1 |
|
CON1-P08 |
UART2-TX |
PI18 |
SPI1 \ _ MOSI |
|
CON1-P09 |
GND |
||
|
CON1-P10 |
UART2-RX |
PI19 |
SPI1 \ _ MISO |
|
CON1-P11 |
UART7-TX |
PI20 |
PWM2 |
|
CON1-P12 |
UART2-CTS |
PI17 |
SPI1 \ _ RCL |
|
CON1-P13 |
UART7-RX |
PI21 |
PWM3 |
|
CON1-P14 |
GND |
||
|
CON1-P15 |
PH25 |
PH25 |
CSI1-FIELD |
|
CON1-P16 |
UART2-RTS |
PI16 |
SPI1 \ _ CS0 |
|
CON1-P17 |
VCC-3V3 |
||
|
CON1-P18 |
PH26 |
PH26 |
CSI1-HSYNC |
|
CON1-P19 |
SPI0 \ _ MOSI |
PC0 |
|
|
CON1-P20 |
GND |
||
|
CON1-P21 |
SPI0 \ _ MISO |
PC1 |
|
|
CON1-P22 |
PH27 |
PH27 |
CSI1-VSYNC |
|
CON1-P23 |
SPI0 \ _ RCL |
PC2 |
|
|
CON1-P24 |
SPI0 \ _ CS |
PC23 |
|
|
CON1-P25 |
GND |
||
|
CON1-P26 |
PH24 |
PH24 |
CSI1-PCLK |
|
CON1-P27 |
TWI3-SDA |
PI1 |
|
|
CON1-P28 |
TWI3-SCK |
PI0 |
|
|
CON1-P29 |
PH0 |
PH0 |
CSI1-D0 |
|
CON1-P30 |
GND |
||
|
CON1-P31 |
PH1 |
PH1 |
CSI1-D1 |
|
CON1-P32 |
PD20 |
PD20 |
CSI1-MCLK |
|
CON1-P33 |
PH2 |
PH2 |
CSI1-D2 |
|
CON1-P34 |
GND |
||
|
CON1-P35 |
PH3 |
PH3 |
CSI1-D3 |
|
CON1-P36 |
UART5-RX |
PH7 |
CSI1-D7 |
|
CON1-P37 |
UART4-TX |
PH4 |
CSI1-D4 |
|
CON1-P38 |
UART5-TX |
PH6 |
CSI1-D6 |
|
CON1-P39 |
GND |
||
|
CON1-P40 |
UART4-RX |
PH5 |
CSI1-D5 |
Especificação do conector da câmera do csi:
O conector da câmera do csi é um conector de 24 pinos fpc que possa conectar o módulo externo da câmera com mapeamentos apropriados do pino do sinal. As definições do pino da relação do csi são mostradas como abaixo. Isto está marcado na placa banana pi como camera câmera”.
|
Conector de câmera csi gpio de banana pi BPI-R2 |
|||
|
CSI Nome Pin |
Função padrão |
Function2:GPIO |
|
|
CN5-P01 |
NC |
||
|
CN5-P02 |
GND |
||
|
CN5-P03 |
CSI0-SDA |
PI3 |
|
|
CN5-P04 |
CSI0-AVDD |
||
|
CN5-P05 |
CSI0-SCK |
PI2 |
|
|
CN5-P06 |
CSI0-Reset |
PI7 |
|
|
CN5-P07 |
CSI0-VSYNC |
PE3 |
|
|
CN5-P08 |
CSI0-PWDN |
PI6 |
|
|
CN5-P09 |
CSI0-HSYNC |
PE2 |
|
|
CN5-P10 |
CSI0-DVDD |
||
|
CN5-P11 |
CSI0-DOVDD |
||
|
CN5-P12 |
CSI0-D7 |
PE11 |
|
|
CN5-P13 |
CSI0-MCLK |
PE1 |
|
|
CN5-P14 |
CSI0-D6 |
PE10 |
|
|
CN5-P15 |
GND |
||
|
CN5-P16 |
CSI0-D5 |
PE9 |
|
|
CN5-P17 |
CSI0-PCLK |
PE0 |
|
|
CN5-P18 |
CSI0-D4 |
PE8 |
|
|
CN5-P19 |
CSI0-D0 |
PE4 |
|
|
CN5-P20 |
CSI0-D3 |
PE7 |
|
|
CN5-P21 |
CSI0-D1 |
PE5 |
|
|
CN5-P22 |
CSI0-D2 |
PE6 |
|
|
CN5-P23 |
GND |
||
|
CN5-P24 |
CSI0-AFVCC |
||
Especificação Display
Mipi dsi \ (interface de série de exibição \)
O conector de exibição é um conector fpc de 40 pinos que pode conectar painel lcd externo \ (mipi dsi \) e tela de toque \ (i2c \) módulo também. As definições do pino deste conector são mostradas como abaixo. Isto está marcado na placa banana pi como ddsi..
|
40 pinos gpio de banana pi BPI-R2 |
|||
|
DSI Nome Pin |
Função padrão |
Function2:GPIO |
|
|
CN6-P01 |
VCC-3V3 |
||
|
CN6-P02 |
IPSOUT |
||
|
CN6-P03 |
VCC-3V3 |
||
|
CN6-P04 |
IPSOUT |
||
|
CN6-P05 |
GND |
||
|
CN6-P06 |
IPSOUT |
||
|
CN6-P07 |
GND |
||
|
CN6-P08 |
IPSOUT |
||
|
CN6-P09 |
NC |
||
|
CN6-P10 |
GND |
||
|
CN6-P11 |
NC |
||
|
CN6-P12 |
DSI-D0N |
||
|
CN6-P13 |
NC |
||
|
CN6-P14 |
DSI-D0P |
||
|
CN6-P15 |
NC |
||
|
CN6-P16 |
GND |
||
|
CN6-P17 |
TWI0-SDA |
PB19 |
|
|
CN6-P18 |
DSI-D1N |
||
|
CN6-P19 |
TWI0-SCK |
PB18 |
|
|
CN6-P20 |
DSI-D1P |
||
|
CN6-P21 |
CTP-INT |
PI10 |
|
|
CN6-P22 |
GND |
||
|
CN6-P23 |
CTP-RST |
PI11 |
|
|
CN6-P24 |
DSI-CKN |
||
|
CN6-P25 |
GND |
||
|
CN6-P26 |
DSI-CKP |
||
|
CN6-P27 |
LCD-BL-EN |
PH16 |
|
|
CN6-P28 |
GND |
||
|
CN6-P29 |
LCD-RST |
PH17 |
|
|
CN6-P30 |
DSI-D2N |
||
|
CN6-P31 |
LCD-PWR-EN |
PH18 |
|
|
CN6-P32 |
DSI-D2P |
||
|
CN6-P33 |
GND |
||
|
CN6-P34 |
GND |
||
|
CN6-P35 |
LCD-PWM |
PB2 |
|
|
CN6-P36 |
DSI-D3N |
||
|
CN6-P37 |
GND |
||
|
CN6-P38 |
DSI-D3P |
||
|
CN6-P39 |
NC |
||
|
CN6-P40 |
GND |
||
UART especificação:
O cabeçalho con4 é a interface uart. Para desenvolvedores de banana pi, esta é uma maneira fácil de obter a saída do console uart para verificar o status do sistema e a mensagem de registro.
|
Con4 uart gpio de banana pi BPI-R2 |
|||
|
CON2 Nome Pin |
Função padrão |
GPIO |
|
|
CON2 P03 |
UART0-TXD |
||
|
CON2 P02 |
UART0-RXD |
||
|
CON2 P01 |
GND |
||
