Protetor de Papelão Eletrônico Compatível com Vários Painéis de E-papelão Primeiro Wavesare Spi Painel Eletrônico Universal para Arduino Core Quadro demonstração
R$ 112,57
DÚVIDAS?
Envie um email para:
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
Características | Especificações |
---|---|
Nome da Marca | Waveshare |
Tipo de Placa Demo | Braço |
Número do Modelo | E-paper Shield |
Visão geral

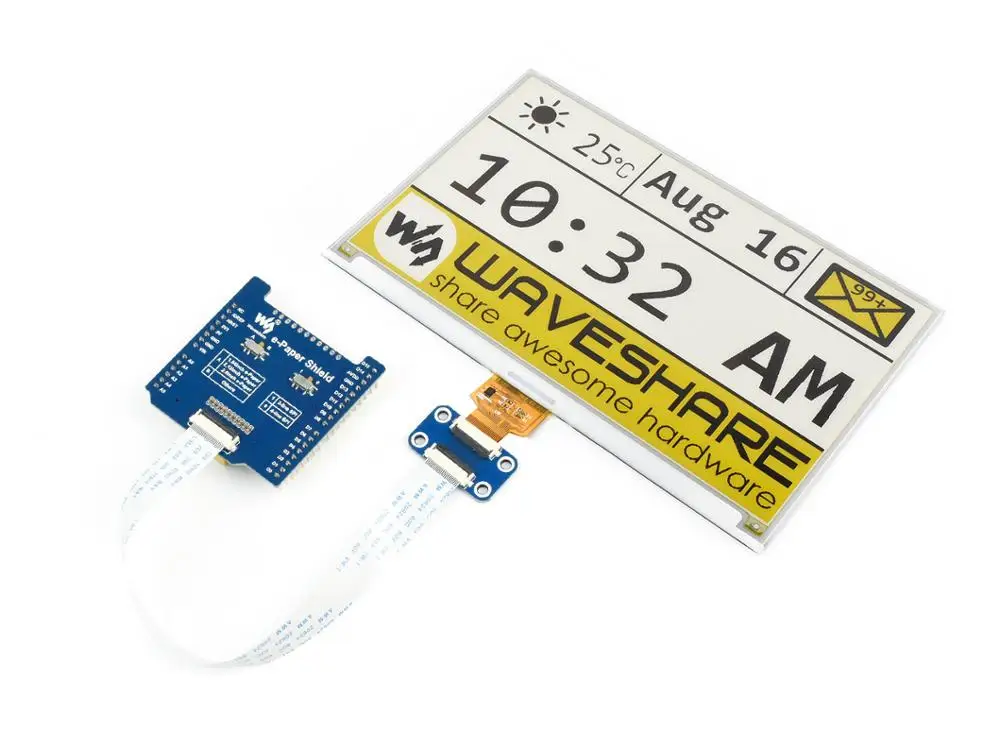

Esta é uma placa de driver universal para conectar painéis raw arduino/núcleo e e-paper, pode ser usada para impulsionar vários itens de interface spi de waveshare.
Recursos

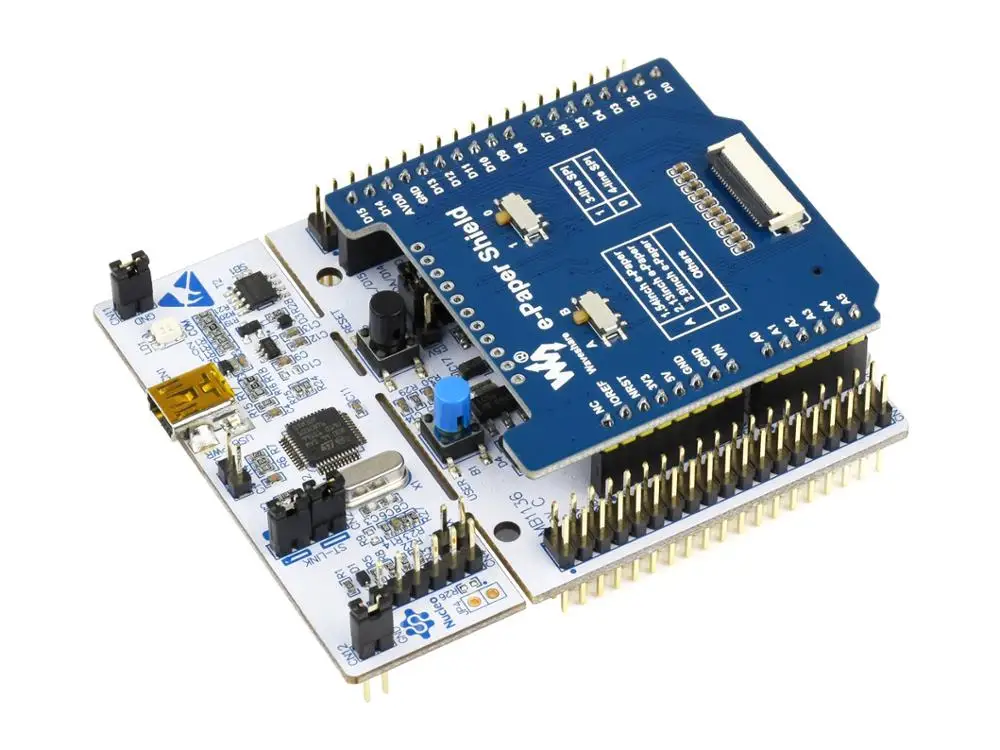

- Conectividade arduino padrão, compatível com placas host como uno, leonardo, núcleo, xnúcleo
- Tradutor de tensão a bordo, compatível com 3.3v/5v mcus
- Ram externa a bordo, mais espaço disponível
- Slot micro sd, as imagens podem ser armazenadas no cartão tf para exibição
- Interface de controle reservada, para conexão com outras placas de controle/li>
- Vem com recursos de desenvolvimento e manual (exemplos para arduino/stm32)
Especificações
- Tensão operacional: 3.3v/5v
- Interface: 3 fios spi, 4 fios spi (padrão)
- Tamanho da ram: 1m-bit/128k-byte
- Dimensão do contorno: 53.34mm × 53.34mm

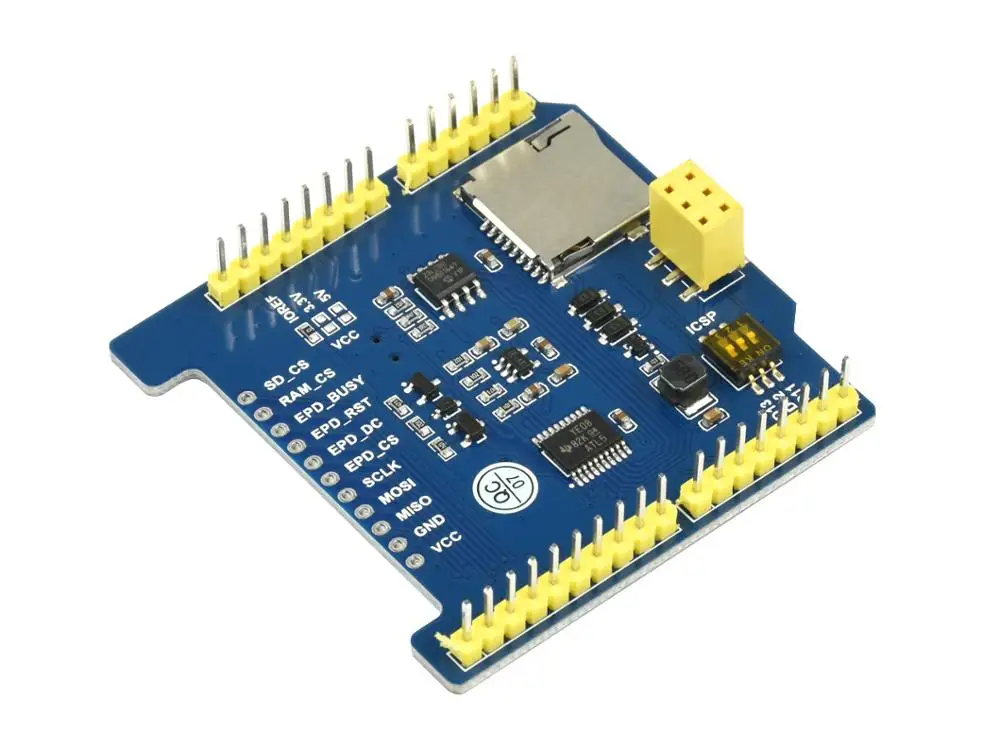

Interface
Pino | Pino arduino/núcleo | Descrição |
---|---|---|
Vcc | 5v | Energia |
Gnd | Gnd | Solo |
Sck | Sck | Entrada de relógio spi |
Mosi | Mosi | Entrada de dados spi |
Miso | Miso | Saída de dados spi |
Epd_cs | Bebe | Seleção de chip de papel eletrônico |
Epd_dc | Octa | Dados/comando de papel eletrônico |
Epd_rst | 208 | Redefinição de papel eletrônico |
Epd_busy | E-papel ocupado | |
Sd_cs | D6 | Seleção de chip de cartão sd |
Spiram_cs | D5 | Seleção de chip de ram spi |
Dimensões
1. Protetor de Papelão Eletrônico Compatível com Vários – Nome da Marca : Waveshare

Conteúdo do pacote
Peso:0.017 kg
Observação: e-paper e raspberry pi não estão incluídos.

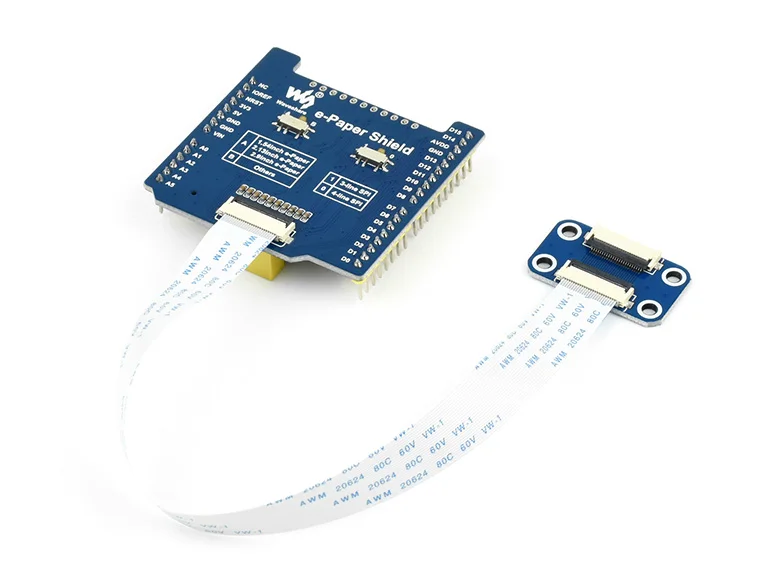

- Escudo de papel eletrônico x1
- Adaptador de papel eletrônico x1
- 24pin ffc x1
2. Cheap Quadro Demonstração – Número do Modelo : E-paper Shield
