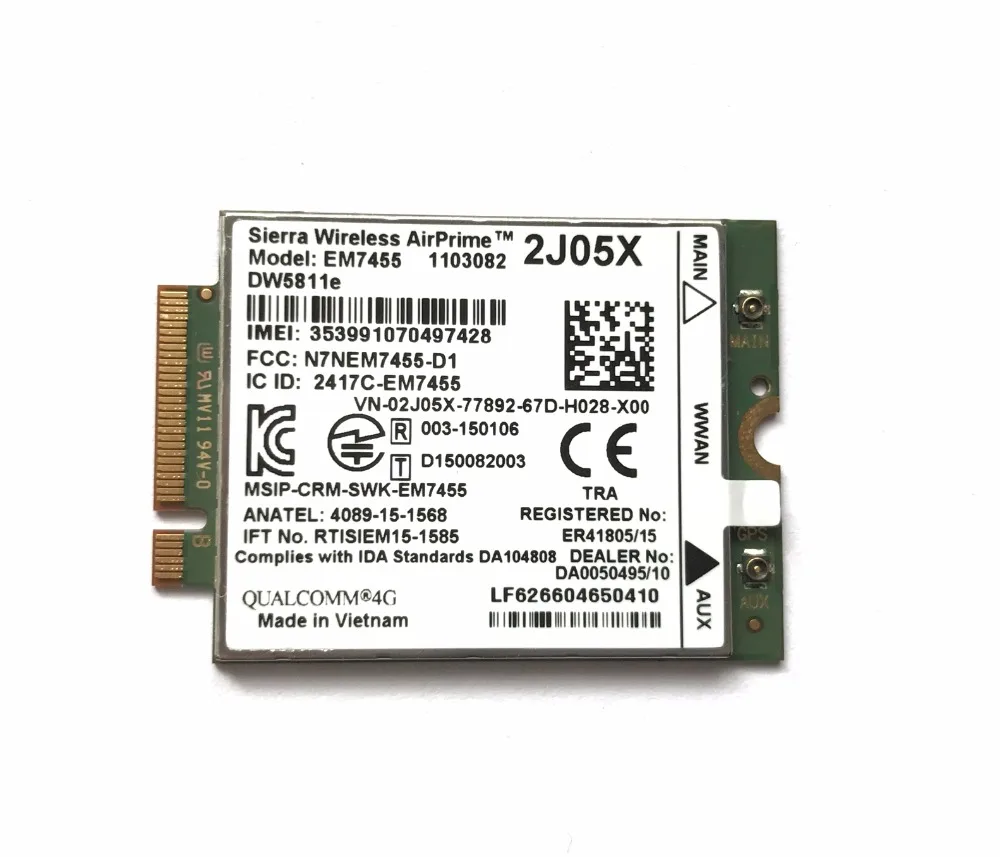

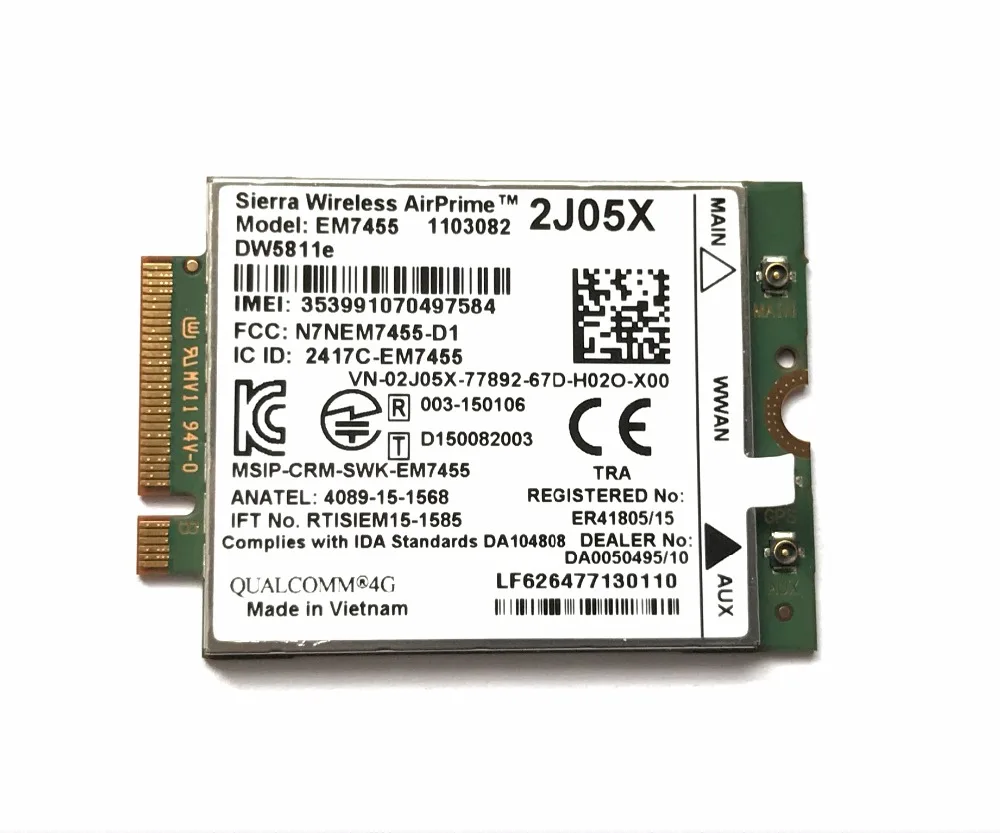

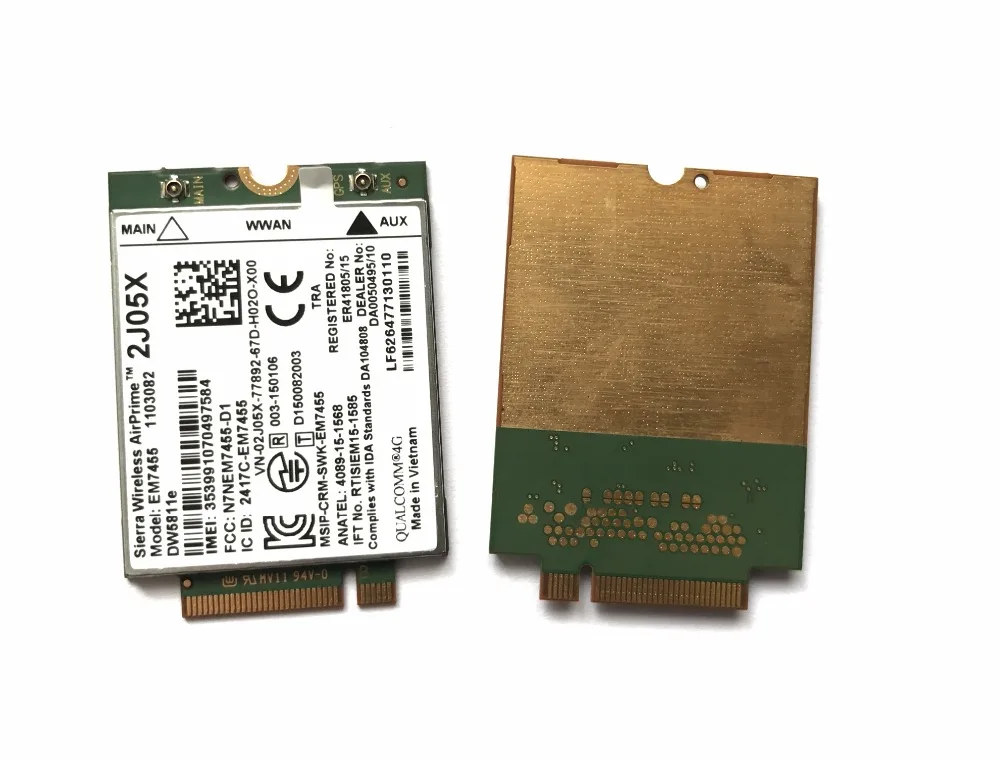

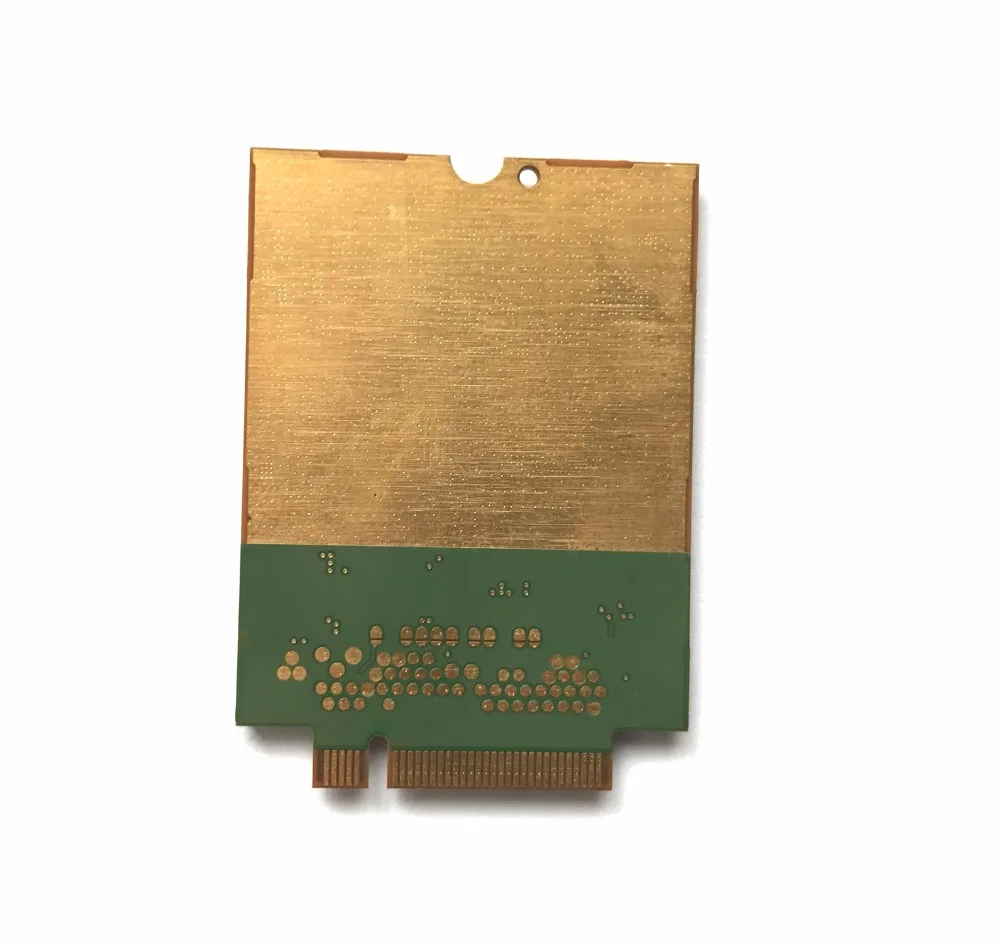

Placa para Módulo 4g Novo Em7455 Dw5811e pn 2j05x Fdd Tdd Lte Cat6 E7270 E7470 E7370 E5570 E5470

Em7455 é um módulo 4g-lte cat 6 (fdd e tdd), com uma taxa de dados de link descendente de até 300 mbps, principalmente para a europa, norte e américa do sul. Suporte para agregação de transportadora (ca) e mimo. Volte para 3g-hspa dc com diversidade rx. Um receptor gnss está integrado. Bandas de frequência suportadas: 4g /, b7, b8, b12, b13, b20, b25, b26, b29, b30, b41; 3g /, b8. Form factor é m.2, 42x30mm. projetado para m2m industrial de alta velocidade e soluções de computação móvel, o airprime®Os módulos integrados da série em74 oferecem conectividade de alta velocidade em redes lte e hspa. Com base no padrão m.2 com uma interface de host usb, os módulos da série em oferecem um caminho de atualização fácil para novas tecnologias de rede e acesso global às redes de alta velocidade. O formatador m.2 também é conhecido como ngff (fator de forma de nova geração).

Recursos

Região: principalmente para europa, américa do norte, américa do sul

• Interface de ar: 4g-lte cat 6 (fdd e tdd) com ca (agregação de operadora) e mimo, 3g-hspa dc com rx diversity, gnss

• Bandas de 4g: b1 (2100), b2 (1900), b3 (1800), b4 (1700), b5 (850), b7 (2600), b8 (900), b12 (700), b13 (700), b20 (800), b25 (1900), b26 (850), b29 (700), b30 (2300), B41 (2500/tdd)

• Bandas 3g: b1 (2100), b2 (1900), b3 (1800), b4 (1700), b5 (850), b8 (900)

• Taxa de pico de dados: dl 300 mbps, ul 50 mbps

• Gnss (gps, glonass, beidou, galaleo *): qualcomm

• Fator de forma: módulo m.2, 42x30x2.3mm

• Tensão de alimentação: 3.3 v nominal

• Temperatura operacional: -40 ° c a 85 ° c

Controle, software e recursos

• Opções de controle: at commands, qmi sdk, mbim

• Para um controle ideal, o sdk qmi é recomendado

• Drivers: android, linux, windows

• Mude as redes a qualquer momento com até três variantes de firmware certificadas diferentes a bordo.

Conectores

• Conector do sistema: 75/67 posições m.2

• Conector de antena rf: 3x ipex mhf4 (rf principal, aux rf, gps com polarização dc)

Interfaces

• 1x usb 3.0 e usb 2.0 de alta velocidade

• 1x host wake

• 1x desativação sem fio (rf principal)

• 1x desativação sem fio (gnss)

• 1x reinicialização do sistema

• 1x ligar/desligar

• 4x controle de antena (muxed com gpio 1-3)

• 3x coex sem fio

• 1x controle de potência dinâmico, dpr

• 3x configuração

• 1x saída de driver de led

• 2x interface sim: 1.8/3v

• 1x áudio digital

Áudio

• Opcional

• Áudio digital: pcm/i2s

• 4g: volte

• 3g: circuito comutado outono de volta (voz csfb)
