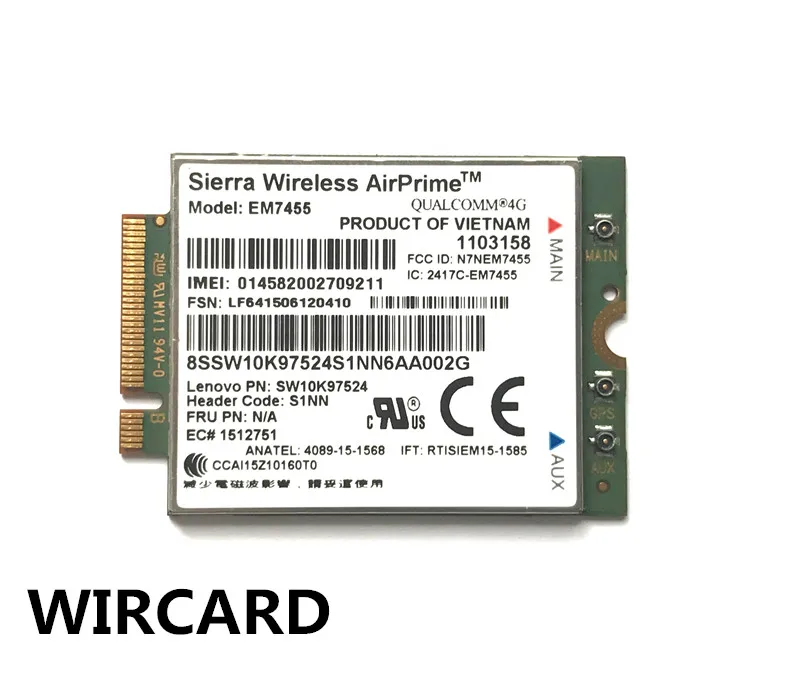

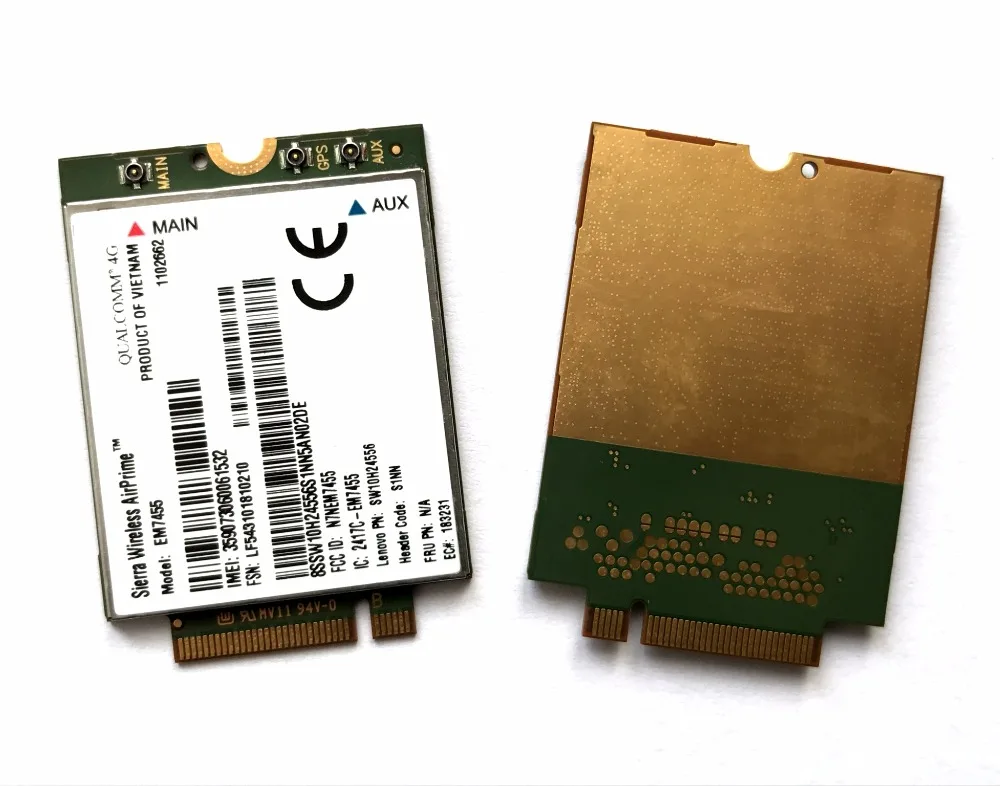

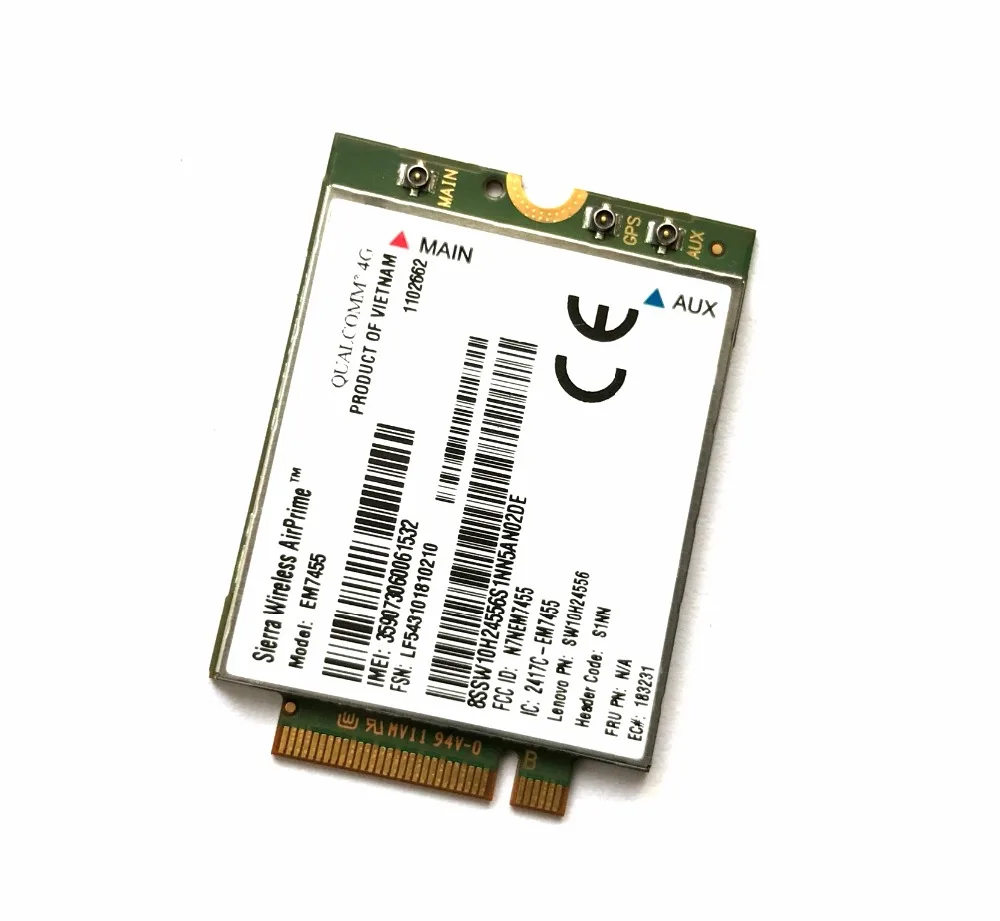

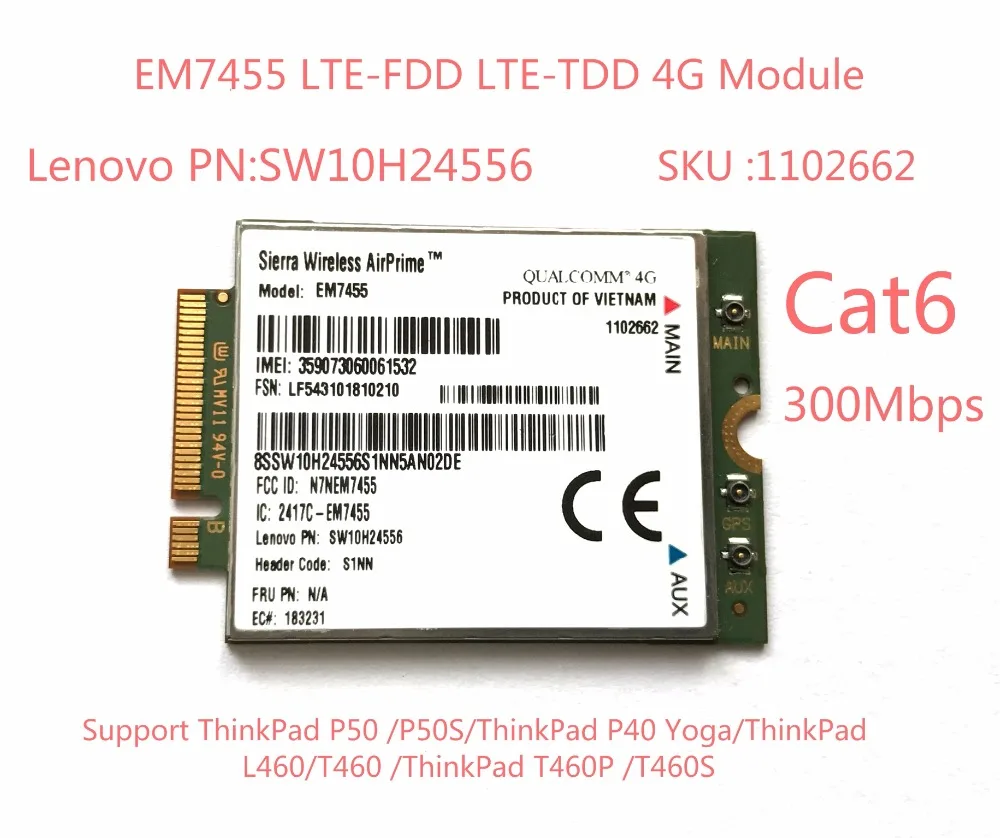

Cartão para Portátil Cat6 4g Módulo Thinkpad P50 P50s P40 Yoga L460 T460p T460s Em7455 Fdd – Tdd Lte

Apenas para lenovo pn: sw10h24556 sku 1102662 ou sw10k97524 sku 1103158

Em7455 é um módulo 4g-lte cat 6 (fdd & tdd), com uma taxa de dados para baixo da relação de até 300 mbps, primeiramente para a europa, américa do norte e do sul. Suporte para agregação de portadores (ca) e mimo. Volte para 3g-hspa + dc com diversidade rx. Um receptor gnss é integrado. Faixas de frequência suportadas: 4g B1-B5, b7, b8, b12, b13, b20, b25, b26, b29, b30, b41; 3g B1-B5, b8. O fator de formulário é m.2, 42x30mm. projetado para soluções industriais de alta velocidade m2m e de computação móvel, os módulos encaixados da série airprime emem74 entregam conectividade de alta velocidade em redes lte e hspa +. Com base no padrão m.2 com uma interface usb host, os módulos da série em oferecem um caminho fácil da elevação às novas tecnologias da rede e ao acesso global às redes de alta velocidade. O formfactor m.2 também é conhecido como ngff (factor de forma de nova geração).

Características

Região: principalmente para a europa, américa do norte, américa do sul

• Relação do ar: 4g-lte cat 6 (fdd & tdd) com ca (agregação do portador) e mimo, 3g-hspa + dc com diversidade de rx, gnss
• 4g faixas: b1 (2100), b2 (1900), b3 (1800), b4 (1700), b5 (850), b7 (2600), b8 (900), b12 (700), b13 (700), b20 (800), b25 (1900), b26 (850), b29 (700), b30 (2300), B41 (2500/tdd)
• Faixas 3g: b1 (2100), b2 (1900), b3 (1800), b4 (1700), b5 (850), b8 (900)
• Taxa de dados máxima: dl 300 mbps, ul 50 mbps
• Gnss (gps, glonass, beidou, galileo *): qualcomm
• Fator de formulário: módulo m.2, 42x30x2.3mm
• Tensão de alimentação: 3.3 v nominal
• Temperatura de funcionamento:-40 °c a + 85 °c

Controle, software e recursos

• Opções de controle: em comandos, qmi sdk, mbim
• Para o controle o melhor o qmi sdk é recomendado
• Drivers: android, linux, windows
• Alternar redes a qualquer momento com até três variantes de firmware certificados diferentes a bordo.

Conectores

• Conector do sistema: 75/67 posição m.2
• Conector do rf da antena: 3x ipex mhf4 (rf principal, aux rf, gps com viés da c.c.)

Interfaces

• 1x usb 3.0 e usb 2.0 de alta velocidade
• 1x wake host
• 1x desabilitar sem fio (rf principal)
• 1x desabilitar sem fio (gnss)
• 1x sistema de reset
• 1x ligar/desligar energia
• 4x controle de antena (muxed com gpio 1-3)
• 3x sem fio coex
• 1x controle de potência dinâmica, dpr
• Configuração de 3x
• 1x saída de driver led
• 2x interface de sim: 1.8/3 v
• 1x áudio digital

Áudio

• Opcional opcional
• Áudio digital: pcm/i2s
• 4g: volte
• 3g: circuito comutado cair para trás (voz csfb)
