O Compute Module PoE Board é uma placa de desenvolvimento na qual você pode conectar um Raspberry Pi Compute Module e fazer uso dos recursos do Pi de forma mais flexível. Com o recurso PoE (Power over Ethernet) e interfaces periféricas integradas versáteis, é adequado para avaliar o módulo de computação Raspberry Pi, também é uma escolha ideal para produtos finais.

Características

• Raspberry Pi GPIO cabeçalho, para conectar tipos de Raspberry Pi HATs
• Porta Ethernet de negociação automática de 10/100M, com PoE ativado
• 4x portas USB, permite conectar mais dispositivos USB
• 2x CSI câmera interfaces
• Interfaces HDMI / DSI a bordo para ligar ecrãs
• Onboard USB TO UART, para depuração serial
• Relação refrigerando do fã, auto corrida no poder acima OU controlado por pinos do IO
• Adota SMPS isolado (Switching Mode Power Supply)

Especificações

• Alimentação: porta micro USB/porta Ethernet PoE
• Entrada de energia PoE: 37V ~ 57V DC
• Potência PoE: 5V 2.5A DC out
• Rede padrão: padrão 802.3af PoE
• Dimensões: 114 milímetros × 84,4 milímetros
• Montagem tamanho do furo: 3.2mm

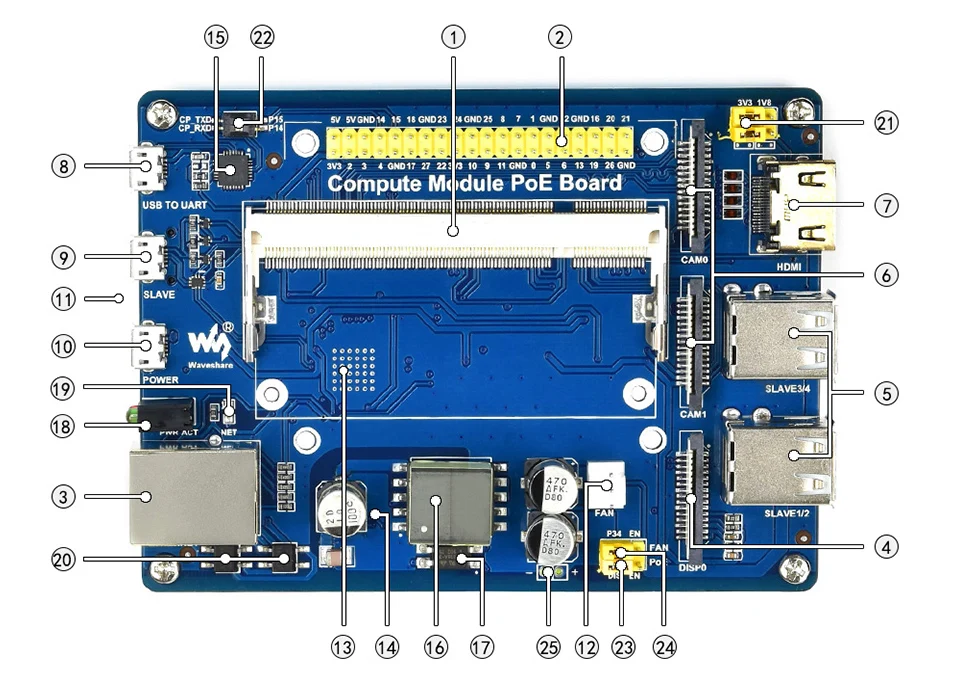

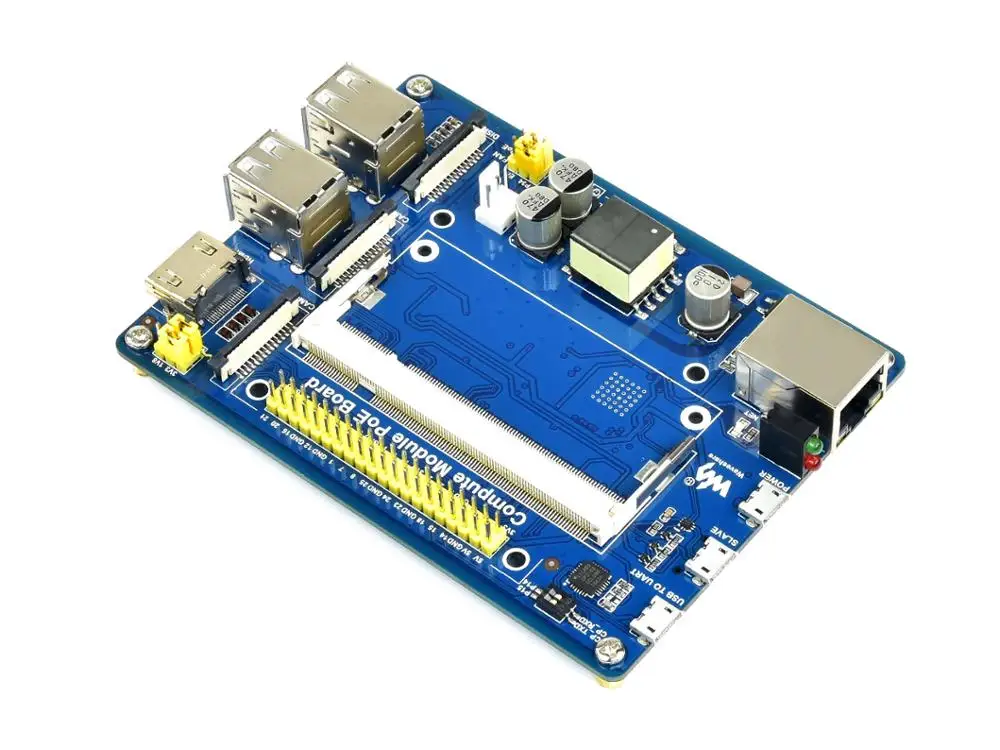

O que há a bordo

1. Placa de Demonstração e Acessórios – Número do Modelo : D3ge-390sma-r2 2013svs39

1. Interface do Compute Module:Para conectar Compute Module (CM3 / CM3L / CM3 + / CM3 + L)
2. Raspberry Pi GPIO cabeçalho:Para conectar Raspberry Pi HATs
3. Porta Ethernet habilitada PoE:10/100M auto-negociação, para conectar roteador ou switch com função PoE
4. Interface DSI:Portas de exibição para conectar Raspberry Pi LCD
5. Portas USB:4x portas USB, para conectar dispositivos USB
6. Interface CSI:2x portas de câmera CSI para conectar a câmera Raspberry Pi
7. Porta HDMI
8. Interface USB TO UART:Para depuração serial
9. Interface USB SLAVE:Permite gravar a imagem do sistema no Compute Module 3/3 +
10. Porto do poder:5V 2,5A

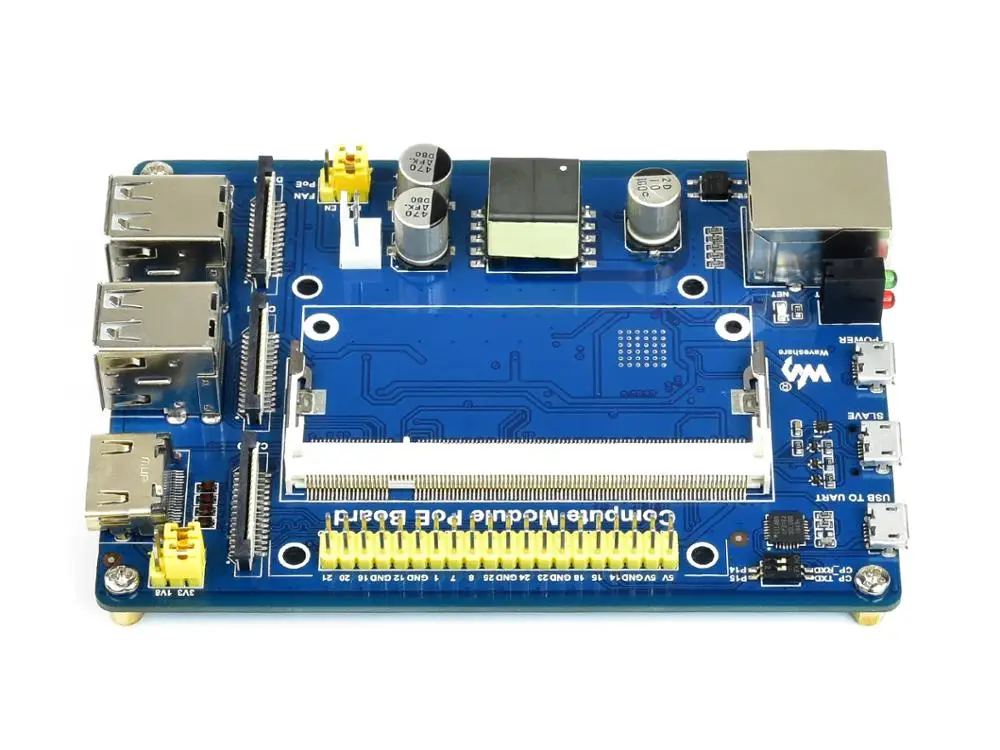

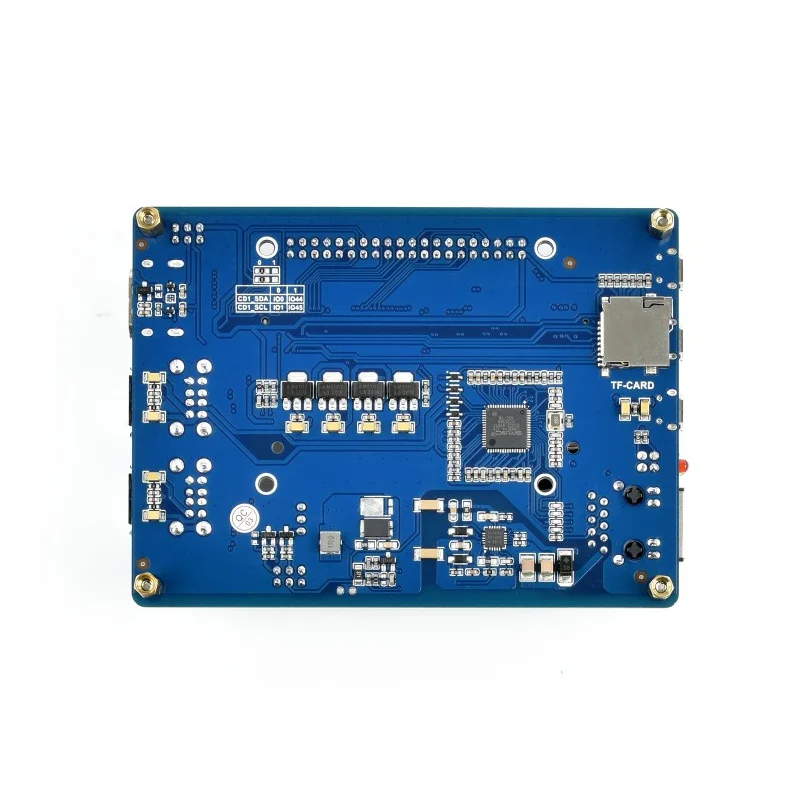

11. Slot para cartão TF (lado inferior):Inserir um cartão Micro SD com sistema pré-queimado, para iniciar Compute Module 3/3 + Lite variante
12. Interface ventoinha arrefecimento
13. LAN9514 (lado inferior):Hub USB totalmente integrado e controlador Ethernet 10/100M
14. Si3404 PoE poder gestão chip (lado inferior)
15. Conversor CP2102 USB PARA UART
16. Transformador do poder EP13 PoE
17. Isolador óptico
18. Dois indicadores LED:
    Vermelho: Indicador do poder do Raspberry Pi
    Verde: Indicador do status operacional Raspberry Pi
19. Indicador rede NET
20. Ponte retificador
21. VGx poder config jumper:Configurar o nível E/S
22. Configuração do resultado UART:
    Esquerda: conecte a porta serial CP2102 e a porta serial Raspberry Pi
    Direita: desconecte a porta serial CP2102 e a porta serial Raspberry Pi
23. Configuração do ventilador:
    P34: o fã é programa controlado através do pino P34
    EN: o ventilador é alimentado diretamente da fonte de alimentação 5V
24. Configuração do PoE:
    DIS: desativar PoE
    EN: habilitar PoE
25. PoE potência tensão medindo almofadas

Exemplo

2. Placa de Demonstração – Embalagem : Sim

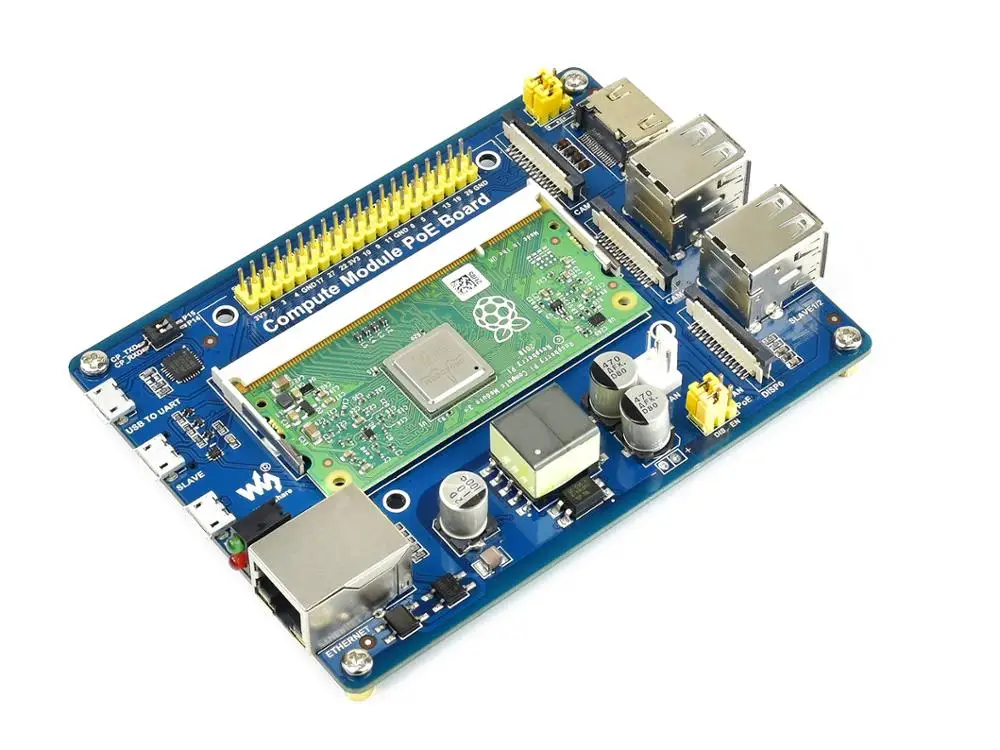

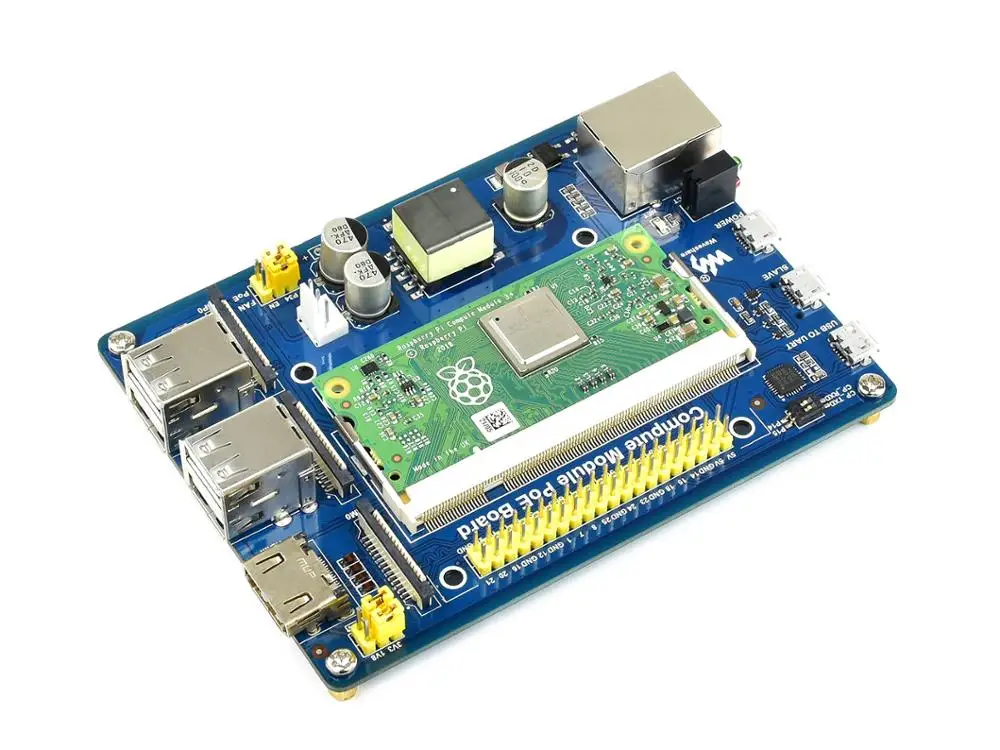

Nota: módulo de computação na foto não está incluído.

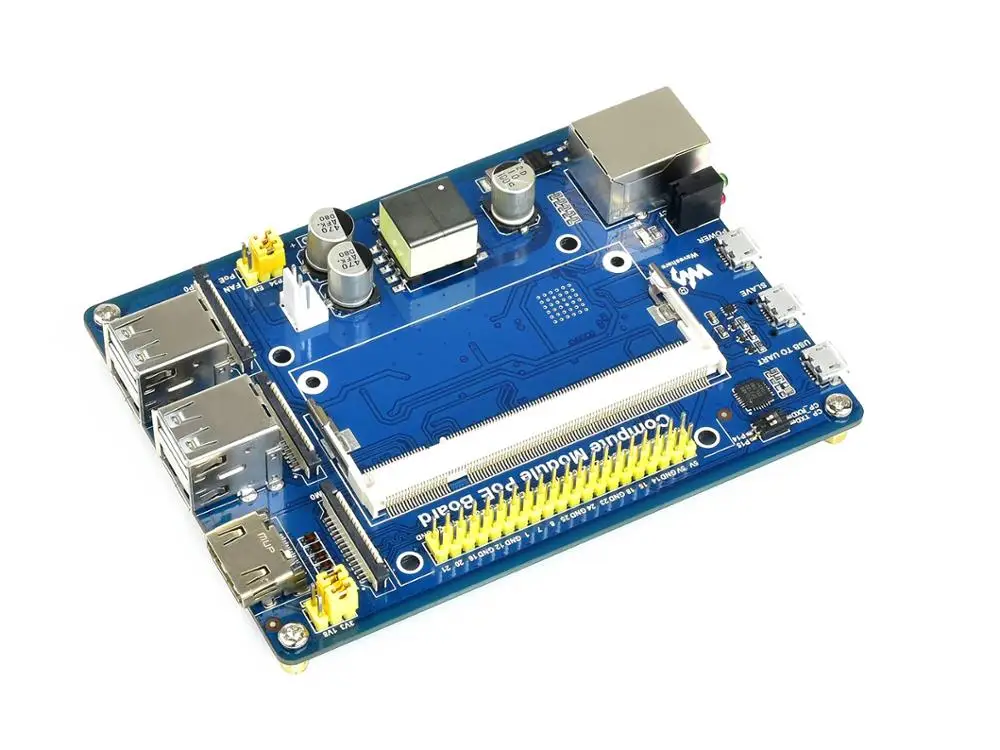

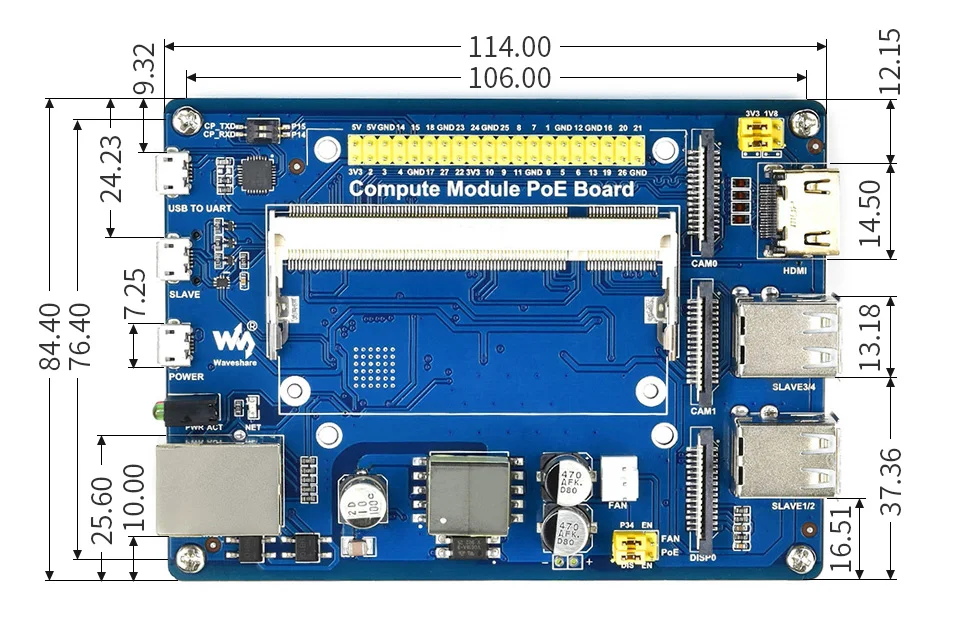

Dimensões
