Placa de Driver Dpi Raspberry pi Rgb Lcd Driver de Polegadas Polegadas 10.1 Polegada
R$ 83,89
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo de Placa Demo | Braço |
| Nome da Marca | Spotpear |
| Origem | CN (origem) |
1. Quadro Demonstração
-
Suporte Raspberry Pi
-
Suporte RaspbianOS
-
Placa do motorista:
1. Apoie 5 polegadas (40PIN LCD),7 polegadas (50PIN LCD) ,10.1 polegadas (50PIN LCD)
(Este kit inclui apenas placa de motorista, se quiser LCD, compre sozinho, não inclua Raspberry Pi
|
50Pin RGB LCD (7 polegadas/10.1 polegadas LCD) |
40Pin RGB LCD(5 polegadas LCD) |
||
|
1 |
LED A – (ânodo LED) |
1 |
LED K – (Catodo LED) |
|
2 |
LED A – (ânodo LED) |
2 |
LED A – (ânodo LED) |
|
3 |
LED K – (Catodo LED) |
3 |
GND – (Terra Digital) |
|
4 |
LED K – (Catodo LED) |
4 |
DVDD – (Energia Digital) |
|
5 |
GND – (Terra Digital) |
5-28 |
R0 ~ R7/G0 ~ G7/B0 ~ B7 – (vermelho/verde/azul) |
|
6 |
VCOM – (VCOM DC entrada) |
29 |
GND – (Terra Digital) |
|
7 |
DVDD – (Energia Digital) |
30 |
DCLK – (Entrada do relógio) |
|
8 |
MODE – (DE/SYNC selecionar) |
31 |
DISP – (EXPLAY ON/OFF) |
|
9 |
DE – (Dados permitem o sinal) |
32 |
HSYNC – (entrada sincronização horizontal) |
|
10 |
VSYNC – (Entrada sincronização vertical) |
33 |
VSYNC – (Entrada sincronização vertical) |
|
11 |
HSYNC – (entrada sincronização horizontal) |
34 |
DE – (Dados permitem o sinal) |
|
12~35 |
B7 ~ B0/G7 ~ G0/R7 ~ R0 – (azul/verde/vermelho) |
35 |
NC – (Não conectar) |
|
36 |
GND – (Terra Digital) |
36 |
GND – (Terra Digital) |
|
37 |
DCLK – (Entrada do relógio) |
37 |
NC – (Não conectar) |
|
38 |
GND – (Terra Digital) |
38 |
NC – (Não conectar) |
|
39 |
L/R – (Fonte direita ou esquerda) |
39 |
NC – (Não conectar) |
|
40 |
U/D – (Portão cima ou baixo) |
40 |
NC – (Não conectar) |
|
41 |
VGH – (Potência Positiva) |
||
|
42 |
VGL – (Potência negativa para TFT) |
||
|
43 |
AVDD – (potência analógica) |
||
|
44 |
RSTB – (pino global do reset) |
||
|
45 |
NC – (Não conectar) |
||
|
46 |
VCOM – (Para a entrada externo da C.C. do VCOM) |
||
|
47 |
DITHB – (definição Dithering) |
||
|
48 |
GND – (Terra Digital) |
||
|
49~50 |
NC – (Não conectar |
2. Placa de Driver Dpi Raspberry pi Rgb
3. Cheap Quadro Demonstração
4. Quadro Demonstração
5. Placa de Driver Dpi Raspberry pi Rgb
1. Insira o cartão SD no seu computador. abra o arquivo &config.txt& no diretório raiz do cartão SD do seu computador
2. Mude para o seguinte código no final do arquivo, Em seguida, salve o arquivo alterado
Cor vermelha É o código adicionado ou o código alterado
2.1Se 800×480 resolução LCD (tais nós 5 polegadas, 7 polegadas):
#[Pi4]
# Ativar driver DRM VC4 V3D no topo da pilha de exibição dispmanx
#Dtoverlay = vc4-fkms-v3d
#Max_framebuffers = 2
[Todos]
# Dtoverlay = vc4-fkms-v3d
Dtoverlay = dpi24
Enable_dpi_lcd = 1
Display_default_lcd = 1
Dpi_group = 2
Dpi_mode = 87
Dpi_output_format = 0x6f005
Hdmi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 32000000 6
Disable_overscan = 1
[Pi4]
# Ativar driver DRM VC4 V3D no topo da pilha de exibição dispmanx
# Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
Dpi_timings = 800 0 40 48 88 480 0 13 3 32 0 0 0 60 0 26000000 6
2.2Se 1024×600 resolução LCD (como nos 7 polegadas, 10.1 polegada):
[Pi4]
# Ativar driver DRM VC4 V3D no topo da pilha de exibição dispmanx
#Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
Dpi_timings = 1024 0 0 0 0 88 600 0 0 0 0 0 0 60 0 26000000 6
[Todos]
# Dtoverlay = vc4-fkms-v3d
Dtoverlay = dpi24
Enable_dpi_lcd = 1
Display_default_lcd = 1
Dpi_group = 2
Dpi_mode = 87
Dpi_output_format = 0x6f005
Hdmi_cvt 1024 600 60 6 0 0 0
Disable_overscan = 1
2.3 Se VGA e sua exibição vgaA resolução é 1024×600:
[Pi4]
# Ativar driver DRM VC4 V3D no topo da pilha de exibição dispmanx
#Dtoverlay = vc4-fkms-v3d
Max_framebuffers = 2
[Todos]
# Dtoverlay = vc4-fkms-v3d
Hdmi_cvt 1024 600 60 6 0 0 0
Disable_overscan = 1
(Se o seu monitor VGA é um DiferentesResolução, alterar 1024 600 em &hdmi_cvt 1024 600 60 6 0 0& para caber-se monitor VGA)
3. Insira o cartão SD no seu Pi. Então trabalhe
-

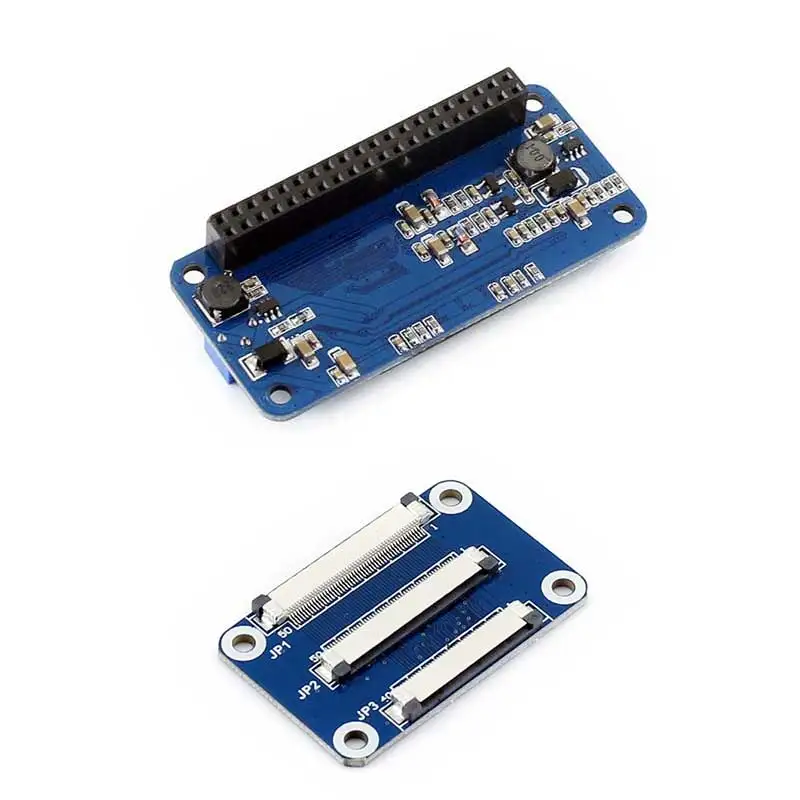

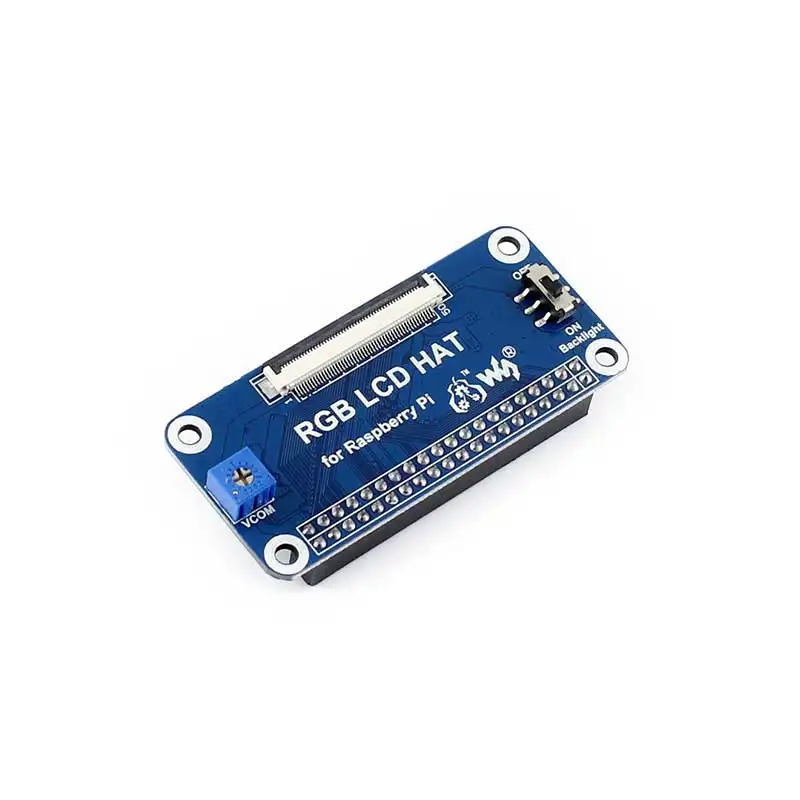

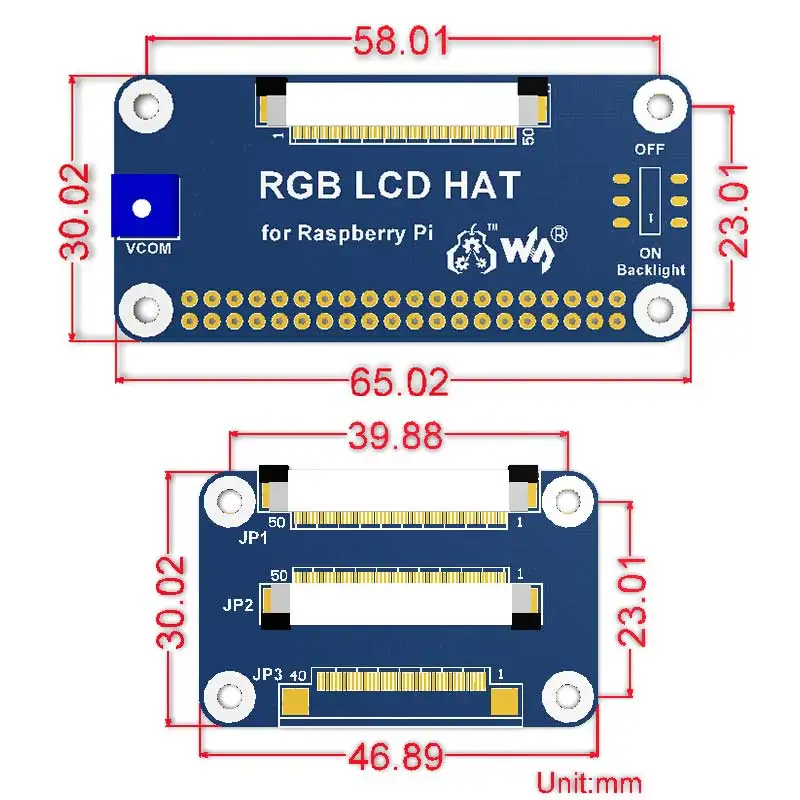

Placa RPi RGB HAT x 1
-
Linha FFC x 1
-

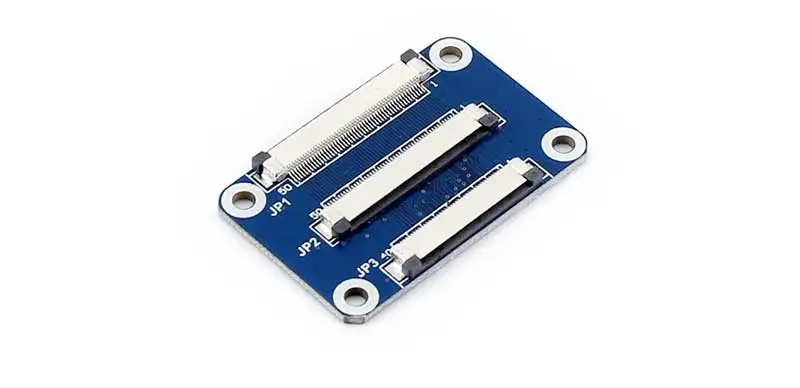

50Pin a 40Pin Placa adaptadora x 1
