Visão geral

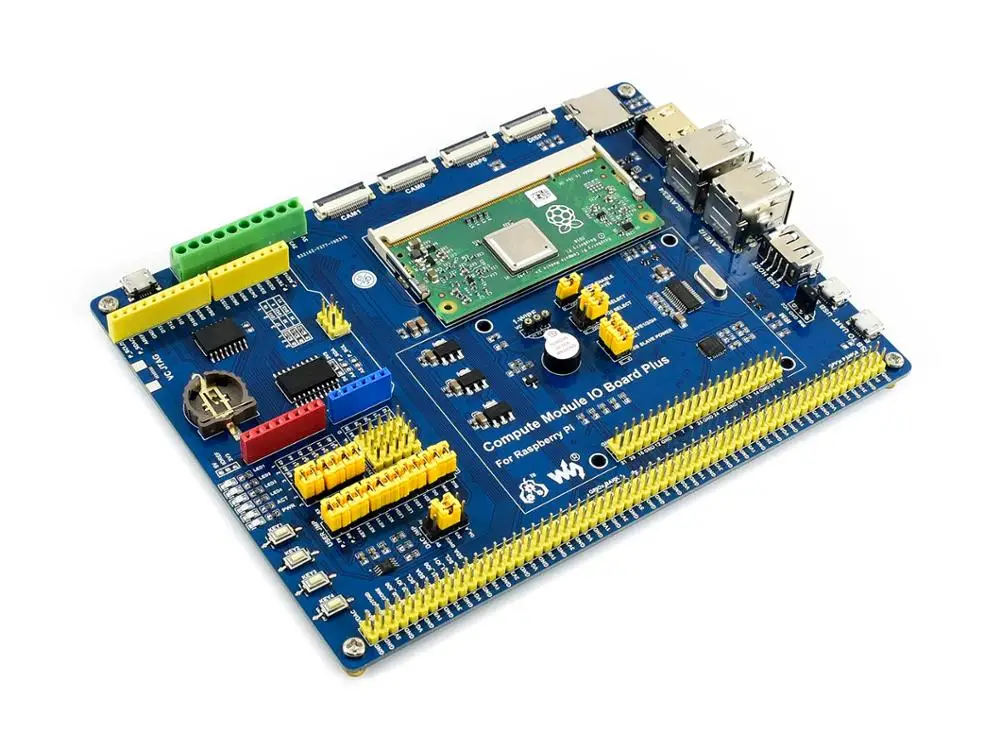

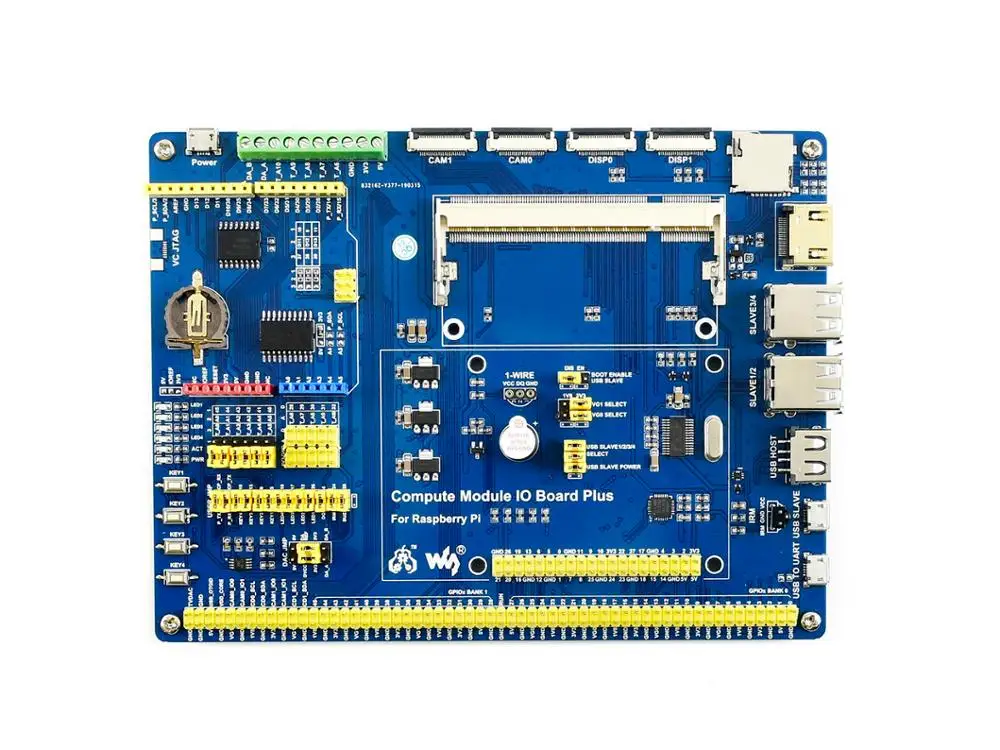

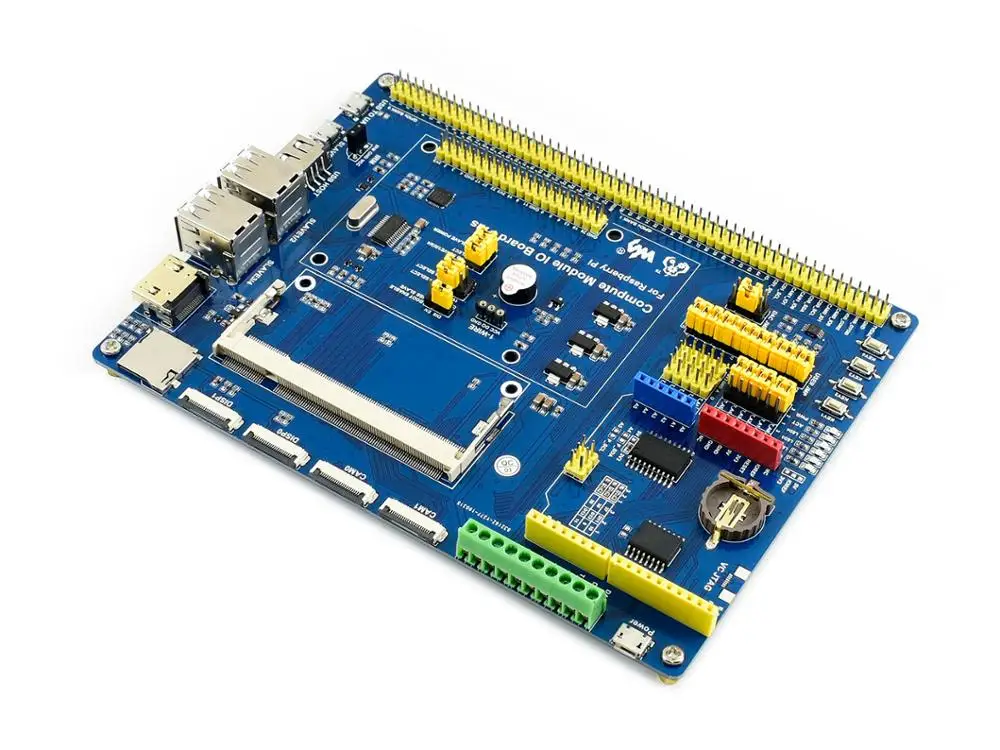

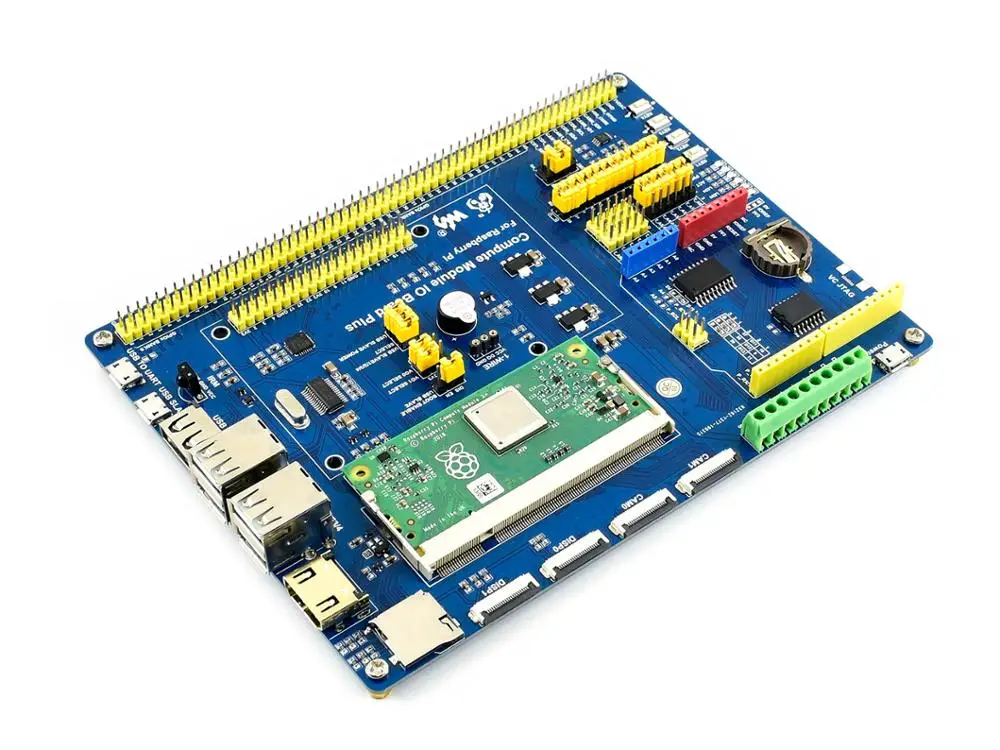

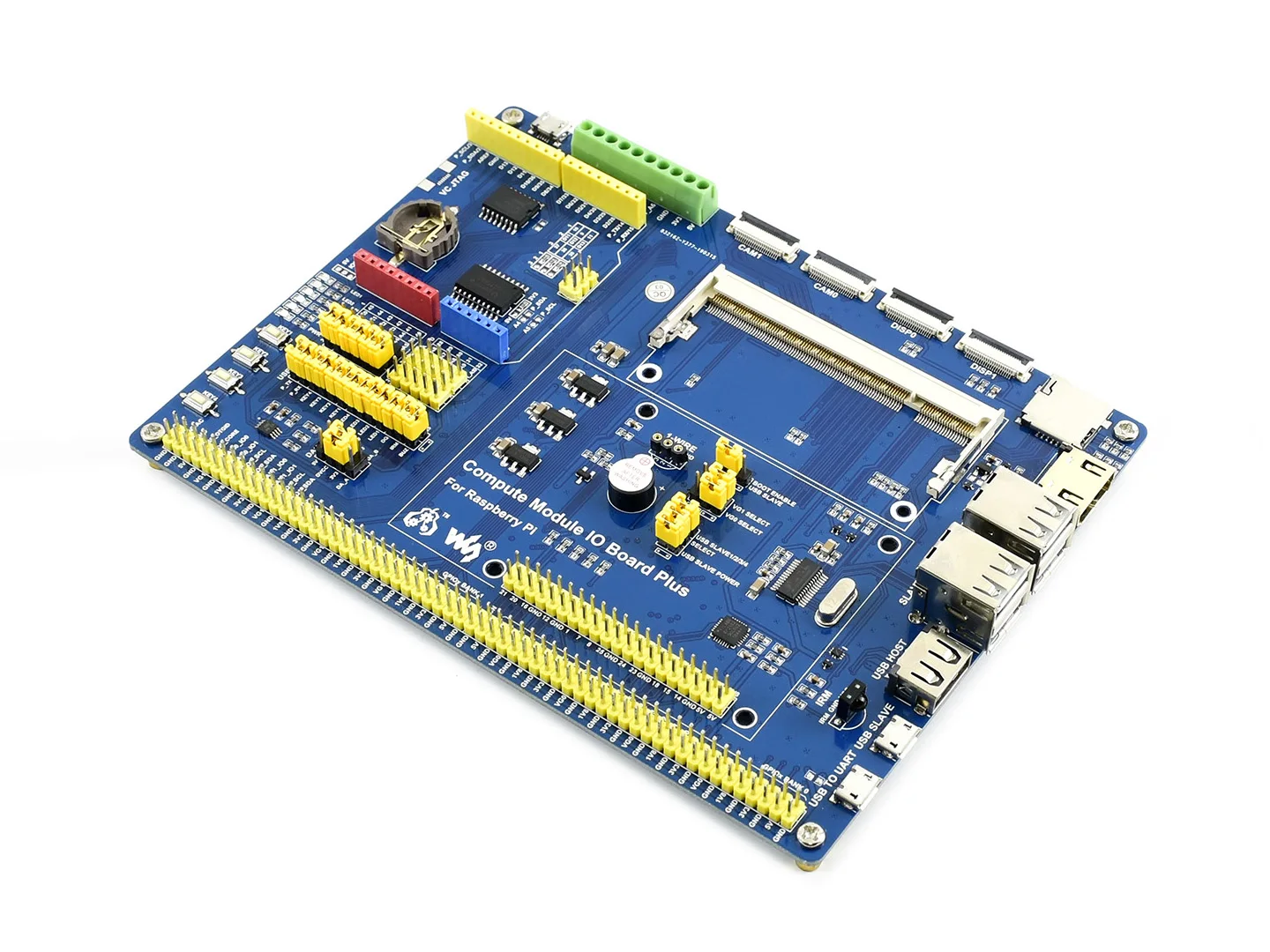

O módulo compute io board plus é uma placa de desenvolvimento na qual você pode conectar um módulo de computação raspberry pi e usar os recursos do pi de forma mais flexível. É compatível com o módulo compute io board v3 da fundação raspberry pi, juntamente com vários componentes de uso comuns.

Recursos de placa io de módulo de computação plus

• Compatível com o módulo compute io board v3 da fundação raspberry pi
• Cabeçalho raspberry pi gpio, para conectar tipos de chapéus raspberry pi
• Conectividade arduino, também suporta proteções arduino
• Interface de 1 fio, para conectar dispositivos de ônibus único como ds18b20
• 4x chaves, 4x leds, 1 campainha, para teste de i/o
• Hub usb integrado, permite conectar mais dispositivos usb
• Receptor ir, controle remoto ir está disponível
• Usb a bordo para uart, para depuração serial
• Interface do sensor
• Adc de 10 bits, 38ksps, 11-ch (6-ch para interface arduino, 5-ch para sensores)
• Dac de 16 bits, 2-ch
• Rtc a bordo, uma das funções mais comuns e úteis

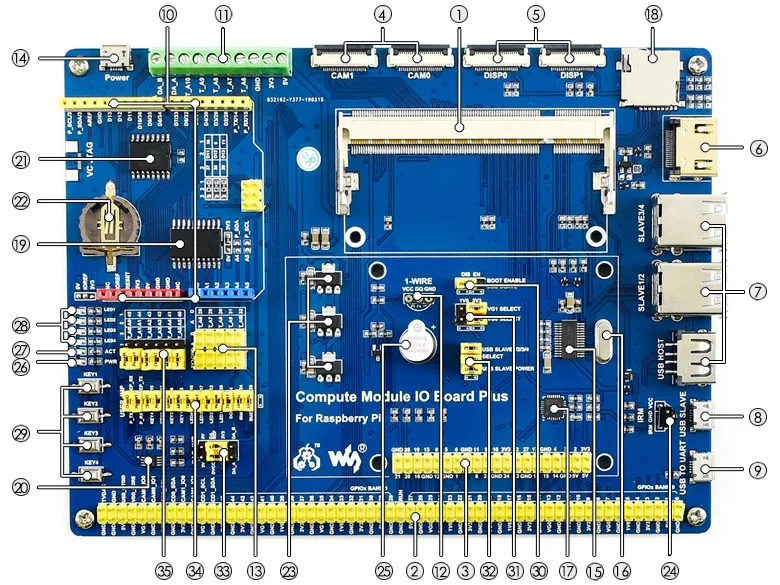

O que está no módulo de computação io board plus

1. io v3 Juntamente com Componentes de Uso Comum

1. Interface do módulo de computador:Para conectar o módulo de computador (cm3/cm3l/cm3/cm3 l)
2. Cabeçalho gpio do módulo de computador:Descubra todos os pinos do módulo de computação
3. Cabeçalho raspberry pi gpio:Para conectar os chapéus raspberry pi
4. Interface csi:Portas da câmera, para conectar a câmera raspberry pi

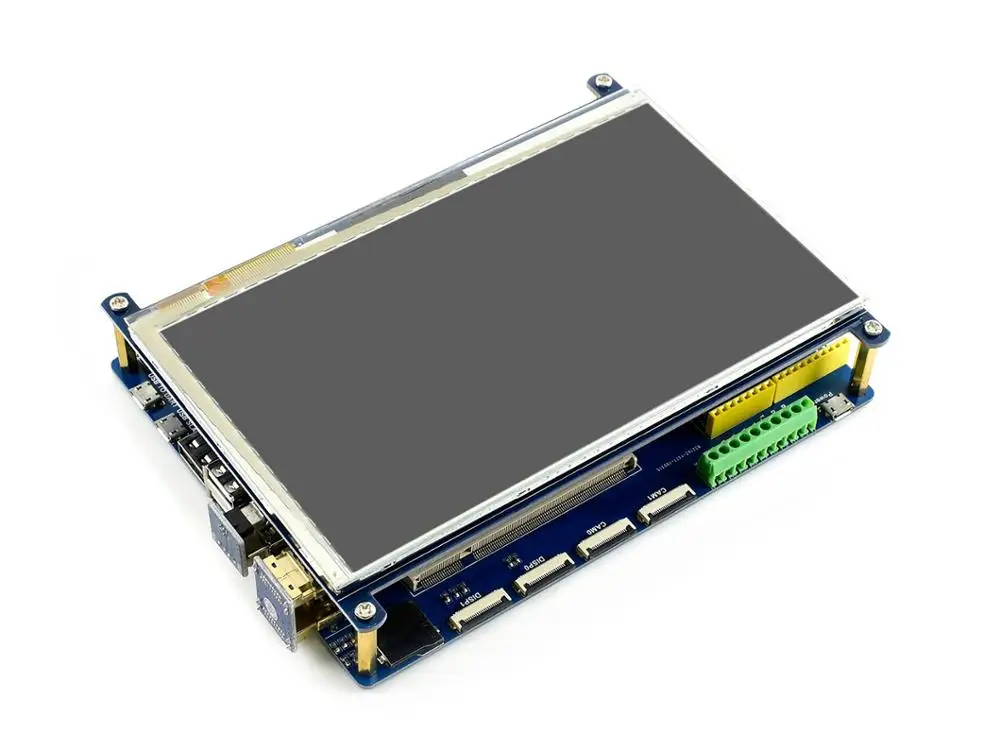

5. Interface dsi:Portas de exibição, para conectar raspberry pi lcd
6. Porta hdmi
7. Portas usb:Para conectar dispositivos usb
8. Interface escrava usb:Permite gravar imagem do sistema para computar o módulo 3/3
9. Interface usb para uart:Para depuração serial
10. Cabeçalho arduino:Para conectar os escudos arduino
11. Terminais de parafuso de entrada/da/saída
12. Interface de 1 fio:Para conectar dispositivos de ônibus único como ds18b20
13. Interface do sensor
14. Porta de energia:5v 2.5a
15. Fe1.1s:Chip de hub usb
16. Cristal 12mhz
17. Cp2102:Conversor usb para uart
18. Slot para cartão micro sd:Insira um cartão micro sd com sistema pré-queimado, para iniciar o módulo de computação 3/3 lite variante
19. 802.1543:Conversor de anúncios
20. Dac8620:Dac de 16 bits, 2-ch
21. Ds3231:Chip rtc de alta precisão, interface i2c
22. Suporte de bateria rtc:Suporta baterias cr1220
23. Regulador de tensão:3.3v/2.5v/1.8v
24. Lfn0038k:Receptor ir
25. Campainha
26. Indicador de energia
27. Indicador ato:Indicando o status do cartão micro sd
28. Leds de usuário
29. Chaves do usuário
30. Seleção de botas
    • En: permita que o pc acesse o cartão sd/emmc através do escravo usb
    • Dis: o módulo de computação será inicializado no cartão sd/emmc
31. Seleção de potência vgx:Configurar o nível de i/o
32. Hub usb permite jumper:Habilitação de hub e seleção de energia usb slave
33. Configuração adc/dac:Configurar a fonte de alimentação e a tensão de referência do adc/dac
34. Configuração periférica:Configure os pinos de controle do uart, chaves de usuário, leds de usuário, interface de 1 fio, receptor ir e campainha
35. Arduino ad selection
    • Conecte 1 e 2: arduino osmo como pino de controle digital
    • Conecte 2 e 3: arduino osmo como entrada de anúncio

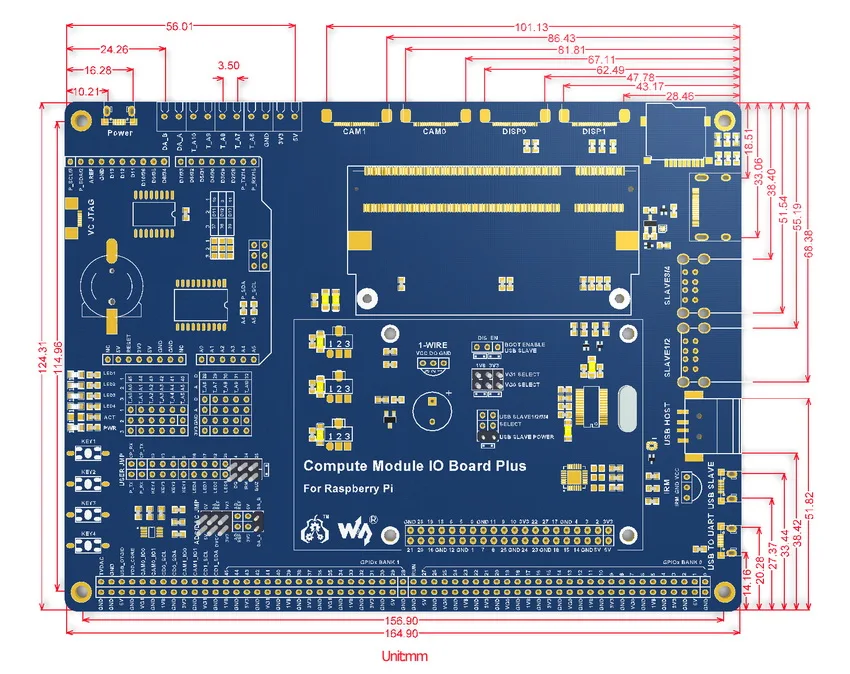

Dimensões

2. Placa de Desenvolvimento de Módulo Computador io

Conteúdo do pacote

Peso:0.13 kg

Nota: oENão estão incluídos.

1. Placa io de módulo de computação mais x1
