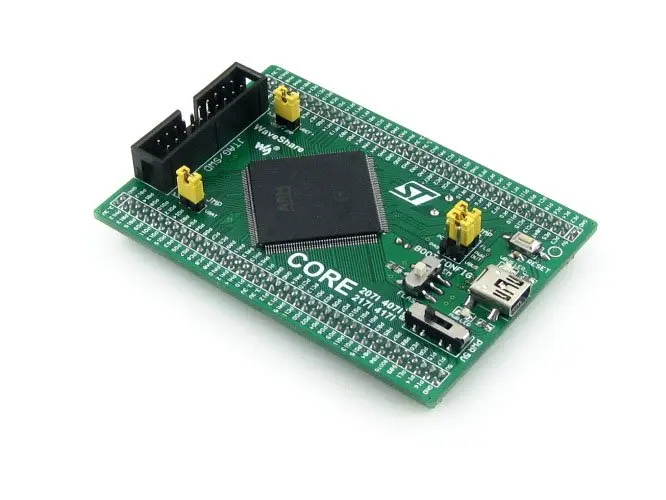

Placa de Desenvolvimento Core407i Stm32f4 para Avaliação com Ios Completo

1. Computador e Escritório – Operating Frequency : 50mhz

Síntese

Core407I é uma pequena placa de desenvolvimento STM32 que apresenta STM32F407IGT6Dispositivo como o microcontrolador, suporta expansão adicional. É ideal para iniciar o desenvolvimento do aplicativo com a família STM32F.

Como um sistema mínimo pronto para executar, o Core407I integra interface de comunicação USB, interface de programação/depuração JTAG/SWD, circuito de relógio, gerenciamento de energia USB, seleção do modo de inicialização e assim por diante.

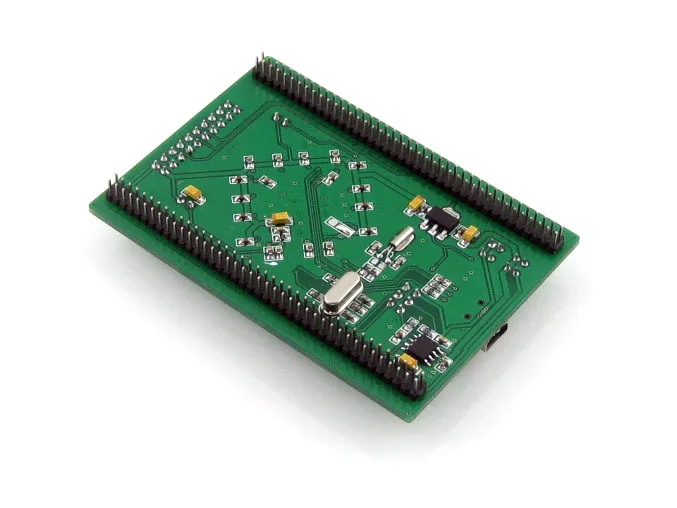

Além disso, os cabeçalhos de pinos na parte traseira permitem que o Core407I seja conectado à sua placa de aplicativos e atue como o circuito principal MCU em seu sistema. Todos os Portas E/SSão acessíveis nos cabeçalhos do pino, e o passo do cabeçalho é projetado como 2,0 milímetrosPara conseguir o tamanho menor do PWB.

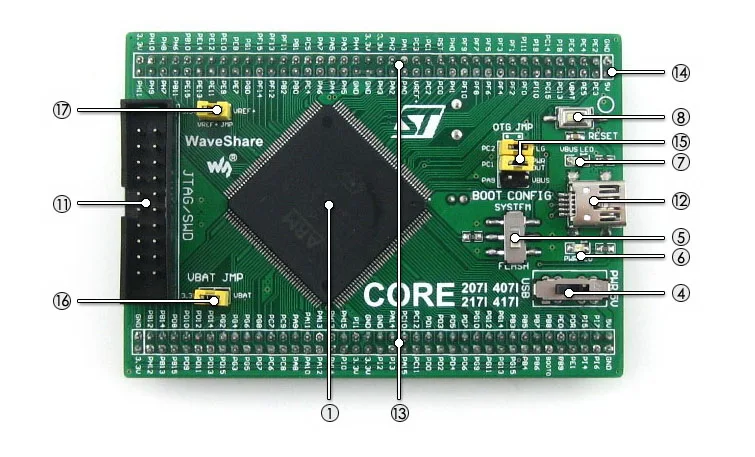

O que há a bordo

2. Placa de Desenvolvimento Core407i Stm32f4 para Avaliação com Ios Completo – Fpga Core Board : Coreep4ce6

1. STM32F407IGT6:O elevado desempenho STM32 MCU que caracteriza:

   • Núcleo:RISC de 32 bits Cortex-M4

   • Característica:Um conjunto completo de instruções DSP de ciclo único

   • Freqüência operacional:168MHz, 210 DMIPS/1,25 DMIPS/MHz

   • Tensão operacional:1,8 V-3,6 V

   • Pacote:LQP176

   • Memórias:Flash 1024kB, SRAM 192 + 4kB

   • Comunicação MCU Interfaces:

     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C

     • 1 x FSMC, 1 x SDIO, 2 x PODE

     • 1 x USB 2.0 de alta velocidade/full-speed dispositivo/host/OTG controlador com dedicado DMA, ULPI e on-chip full-speed PHY

     • 1×10/100 Ethernet MAC

     • 1×8 a 14 bits interface de câmera paralela

   • Conversores AD e DA:3 x AD (12 bits, 1µs, compartilha 24 canais); 2 x DA (12 bits)

   • Depuração/Programação:Suporta interfaces JTAG/SWD (serial wire debug), suporta IAP

2. AMS1117-3.3 (do lado inferior),3.3V tensão regulador

3. MIC2075 (no lado inferior),Dispositivo gerenciamento energia USB a bordo

4. Interruptor da fonte de alimentaçãoAlimentado por conexão 5Vin ou USB

5. Interruptor do modo do carregador,Para configurar o pino BOOT0

6. Indicador do poder

7. LED VBUS

8. Botão de reinicialização

9. 8M cristal oscilador (no lado inferior)

10. 32.768K cristal (no lado inferior),Para RTC interno com calibração

11. Interface JTAG/SWD:Para depuração/programação

12. Interface USB

    • Como DISPOSITIVO, usado estabelecendo a comunicação USB entre o PC e a placa de desenvolvimento STM32

    • Como HOST, conectando-se a dispositivos USB como unidade flash USB através de um cabo USB OTG

13. MCU pinos expansor,VCC, GND e todas as portas I/O são acessíveis em conectores de expansão para expansão adicional

14. Pinheader 5Vin,5V fonte de alimentação é necessária ao usar USB HOST/OTG

15. Jumper USB HOST/OTG

    • Curto o jumper ao usar USB HOST/OTG

    • Abra o jumper para desconectar da porta de E/S

16. Jumper seleção VBAT

    • Curto o jumper para usar a alimentação do sistema

    • Abra o jumper para conectar o VBAT à alimentação externa, como bateria

17. Jumper seleção VREF

    • Curto o jumper para conectar VREF + a VCC

    • Abra o jumper para conectar o VREF + a outro pino personalizado via fio jumper

---

Foto

3. Cheap Quadro Demonstração – Lugar de Origem : Guangdong China Mainland

4. Quadro Demonstração – Feature 1 : 1 x Epcs16si8n Nconfig Button Reset Button 4 x Leds

5. High Quality Computador e Escritório – Onboard Mcu : Ep4ce6e22c8n Altera Cyclone iv

6. Computador e Escritório – For Use With : Ep4ce6 Development e Evaluation

Nota:

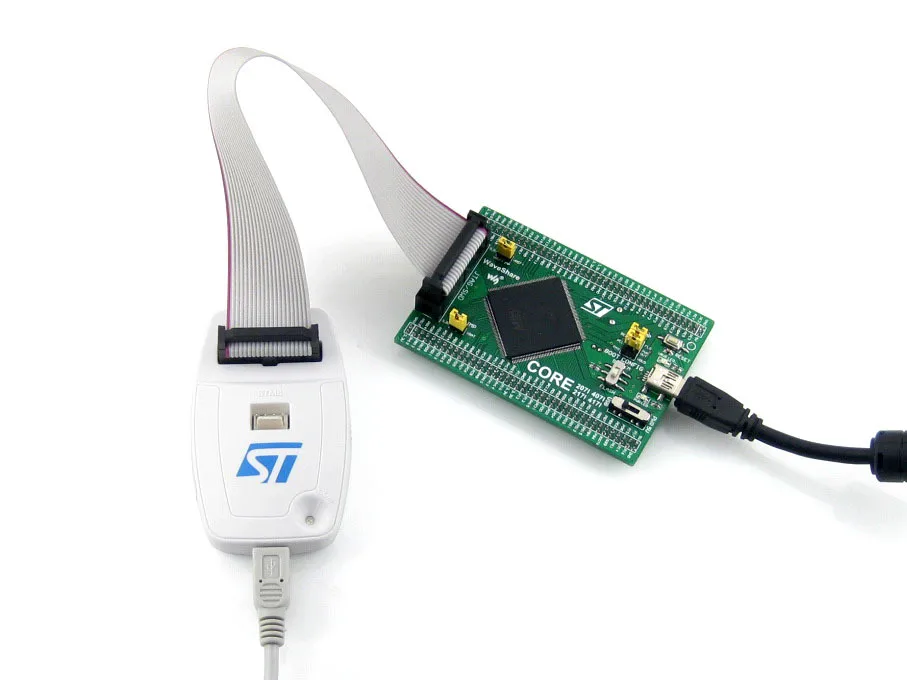

Core407I fornece interface de depuração JTAG/SWD, mas não integra qualquer função de depuração, um depurador é necessário.

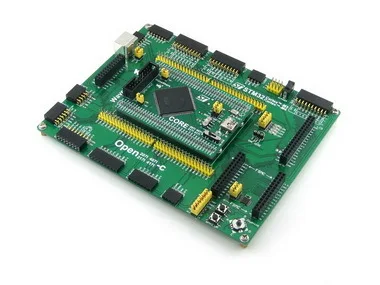

Placa-mãe e programador/depurador nas fotos não estão incluídos no preço.

---

Interfaces JTAG/SWD

A figura 1, figura 2 mostra a pinagem do cabeçalho da interface JTAG, SWD respectivamente

Figura 1.JTAG Cabeçalho Pinagem

7. Placa de Desenvolvimento Core407i Stm32f4 para Avaliação com Ios Completo – Categoria : Fpga Core Board

Figura 2.Cabeçalho SWD Pinagem

8. Cheap Quadro Demonstração – Origem : cn Origem

---

Recursos Desenvolvimento

• Software relacionado (KEIL etc.)

• Exemplos em C

• Esquema (PDF)

• Documentações do desenvolvimento

Wiki:Www.waveshare.com/wiki/Core407I

---

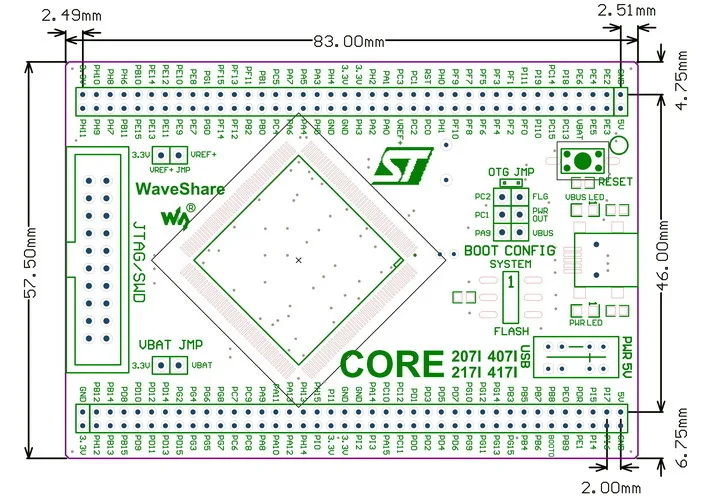

Dimensões

9. Quadro Demonstração – Nome da Marca : Waveshare

---

Pacote Contém

1. Placa do desenvolvimento Core407I x 1

2. Cabo USB tipo A para Mini-B x 1

3. CD x 1 do software

1

10. High Quality Computador e Escritório – tipo de Placa Demo : Braço

2

11. Computador e Escritório – Número do Modelo : Coreep4ce6

3

12. Placa de Desenvolvimento Core407i Stm32f4 para Avaliação com Ios Completo – Demo Board tipo : Others

---
