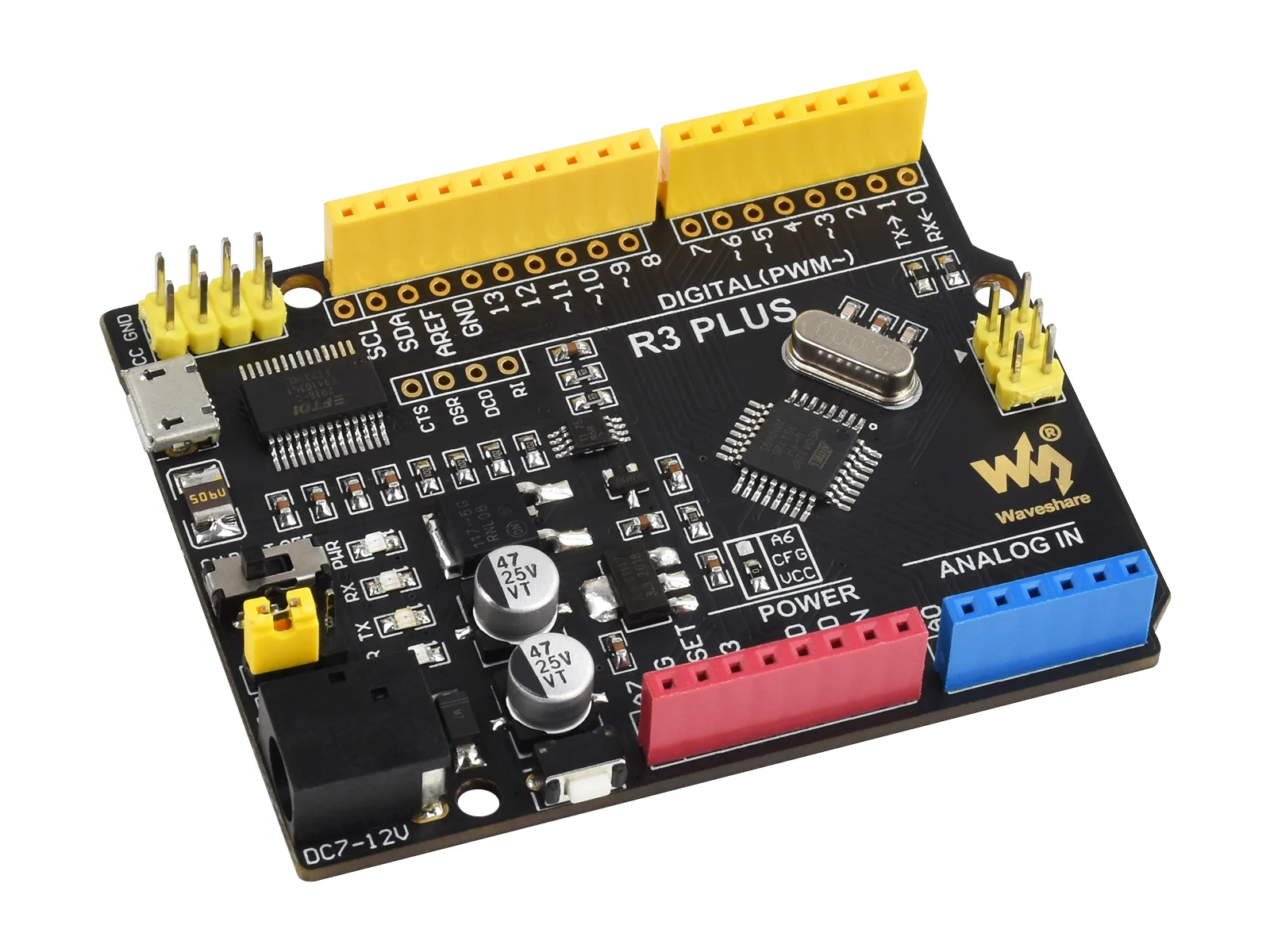

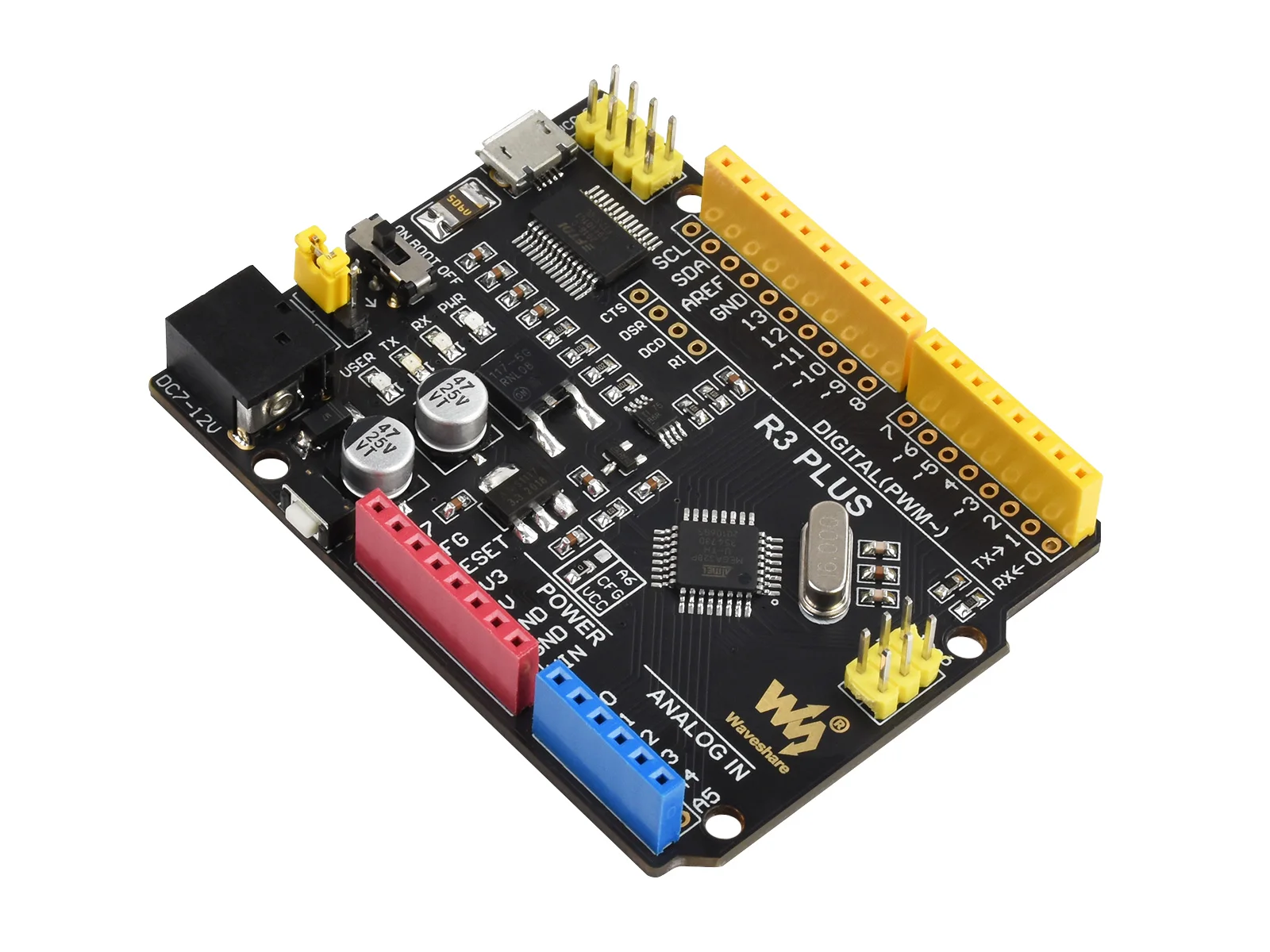

Placa de Desenvolvimento com Microcontrolador Integrado Compatível com a Placa Arduino Quadro demonstração
Original price was: R$ 163,29.R$ 148,59Current price is: R$ 148,59.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Origem | CN (origem) |
| Número do Modelo | R3 Plus/r3 Plus Package a |
| Certificado | None |
| Feature 1 | Based ON Atmega328p-au |
| Feature 2 | Compatible With THE Arduino Official R3 Board |
| Operating Voltage | 5v/3.3v |
| Reset | Lateral |
| Bootloader Switch | YES |
| USB Connector | Micro USB |
DESCRIÇÃO
Com base Em ATMEGA328P-AU
|
R3 PLUS |
OFICIAL R3 |
OBSERVAÇÕES |
|
|
Tensão de funcionamento |
5v/3.3v |
5V |
Nível de tensão dupla para suportar mais escudos |
|
Redefinir |
Lateral |
Vertical |
O botão lateral é mais fácil de usar ao conectar com o escudo |
|
Bootloader interruptor |
Sim |
Nenhum |
A placa pode ser configurada para executar o programa imediatamente quando o power-up pelo interruptor |
|
Conector USB |
Micro USB |
USB Tipo B |
O micro conector é mais comumente usado, e os escudos não serão bloqueados mais ao conectar-se |
|
DC jack |
Perfil baixo |
Altura Normal |
Os escudos não serão bloqueados mais enquanto |
|
Conector de saída de energia |
Sim |
Nenhum |
Fornecendo 5v/3.3v potência de saída ou comum-aterramento com outras placas |
|
Potência de saída 3.3V |
800mA Max |
150mA Max |
R3 plus possui maior capacidade de condução |
|
Oscilador |
Oscilador de cristal |
Ressonador cerâmico |
Oscilador de cristal é terno para aplicações onde a referência exata do relógio é exigida |
|
Canal ADC |
8 |
6 |
Cfg usado como adc6 pela configuração, e adc7 do pino reservado |
|
A conexão com o |
Suportado |
Não é suportado |
As almofadas da solda são fornecidas para interfaces de diy para conectar com a tábua de pão do protótipo |
|
Driver USB |
Compatível com todos os sistemas principais |
Não é compatível com win7/win8 express edition |
O driver nunca falhou em instalar graças ao ft232 a bordo |
|
Fixação de Firmware |
Suportado |
Não é suportado |
Firmware pode ser fixado usando o ft232 a bordo, nenhum programador extra é necessário |

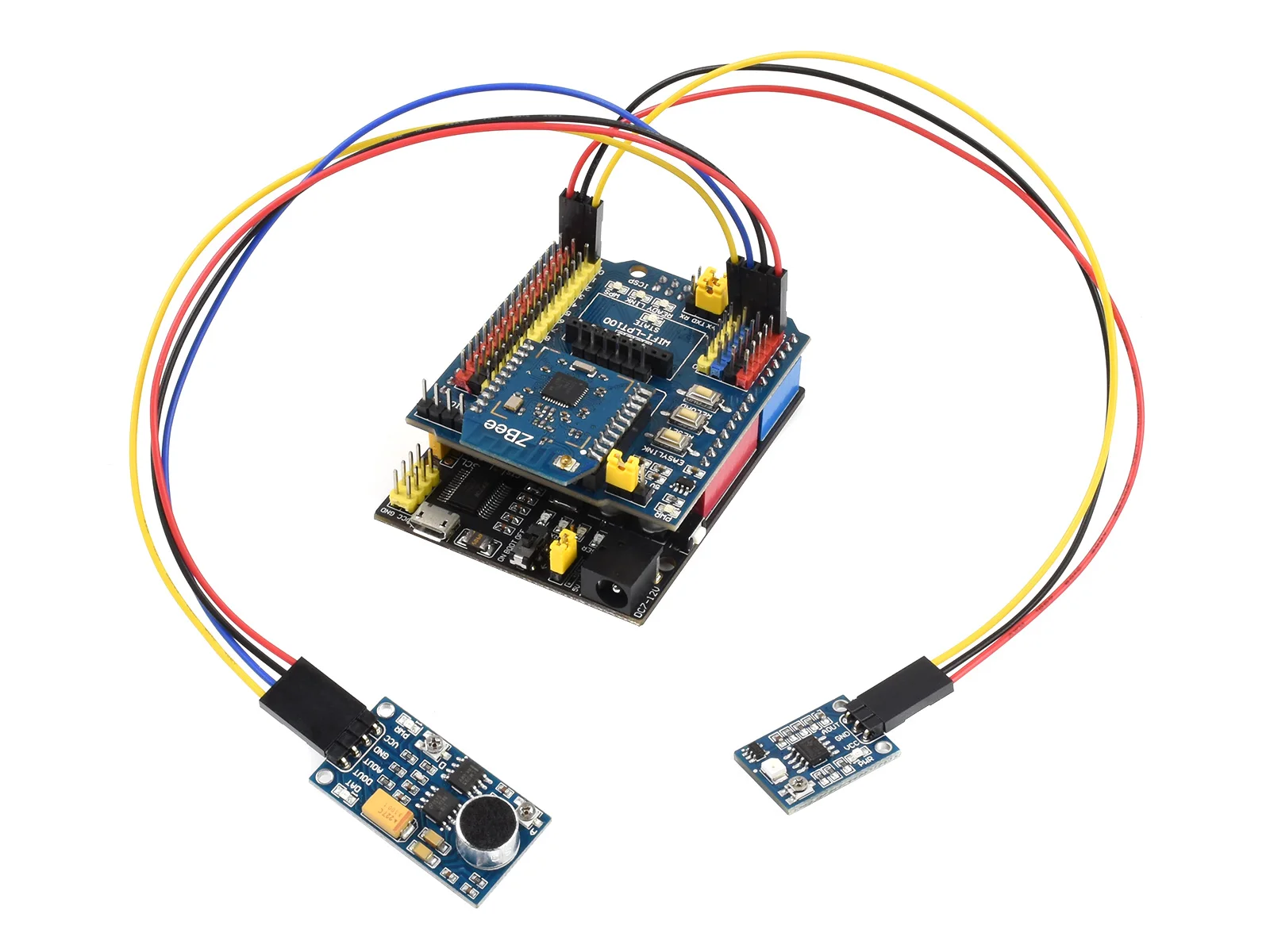

A conexão Com oControle Motor EscudoAndIOEscudo expansão
A conexão Com oTipos De Sensores
-

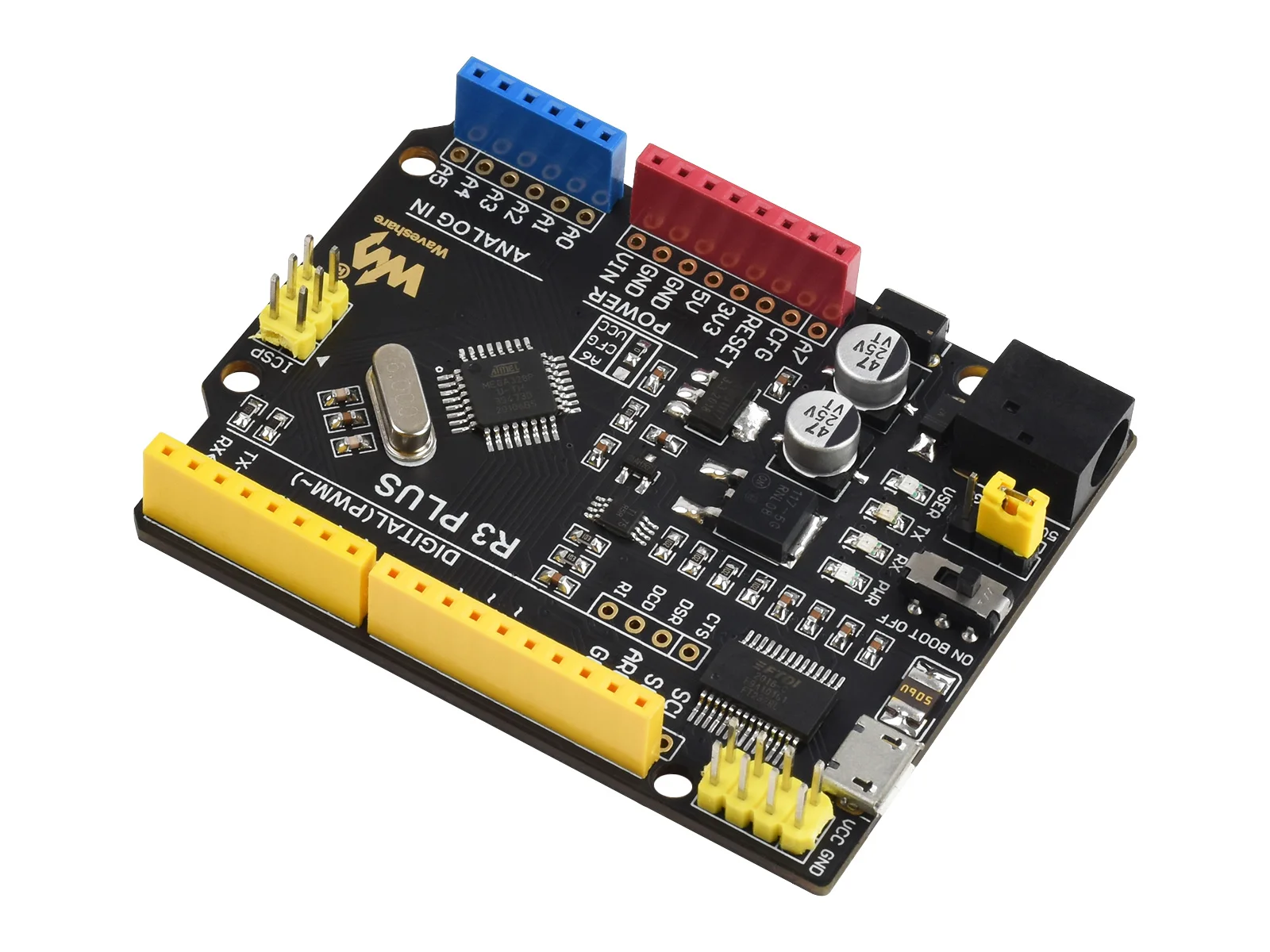

ATMEGA328P-AU
-
AMS1117-3.3
Regulador de tensão 3.3V -
NCP1117ST50T3G
5V regulador de tensão -
FT232RL
USB para UART conversor -

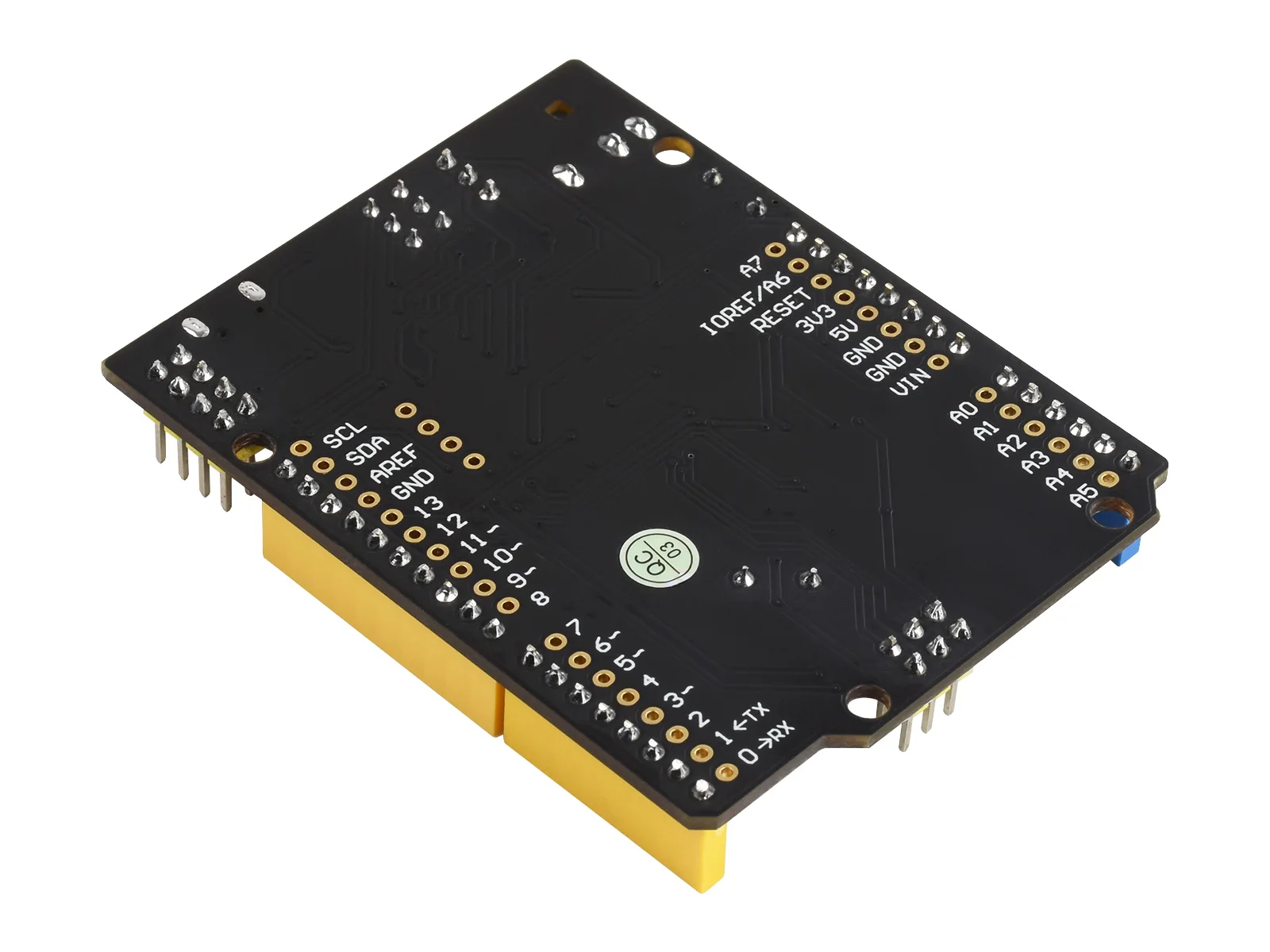

Interface de Arduino
-
Compatível com a relação padrão de arduino com duas entradas análogas adicionais a6 (configuração do cfg), a7
-
Almofadas de solda fornecidas, suporta placa de pão protótipo
-
-
Interface ICSP
-
Conector MICRO USB
Para carregar programa ou depuração de porta serial -
Conector de saída de energia
3.3v ou 5v, nível de tensão configurado pelo interruptor de configuração de energia a bordo, usado como saída de potência ou comum-aterramento com outras placas
-
FT232 pinos
Para queimar bootloader no microcontrolador -
Entrada DC
7v 12 12v -
Botão de Reset
-
Indicador de alimentação
-
Indicador de porta serial rx/tx
-
Usuário LED
-
Fusível rápido da auto-recuperação 500ma
-
Configuração de poder
Para configurar a tensão de funcionamento -
Interruptor de seleção de Bootloader
-
Ligue: a placa reiniciará quando o power-up ou outros dispositivos usb foram detectados conectando ao computador
-
Desligar: o programa a bordo é executado imediatamente quando o power-up, e a placa não será reiniciado quando outros dispositivos usb foram detectados conectando ao computador
-

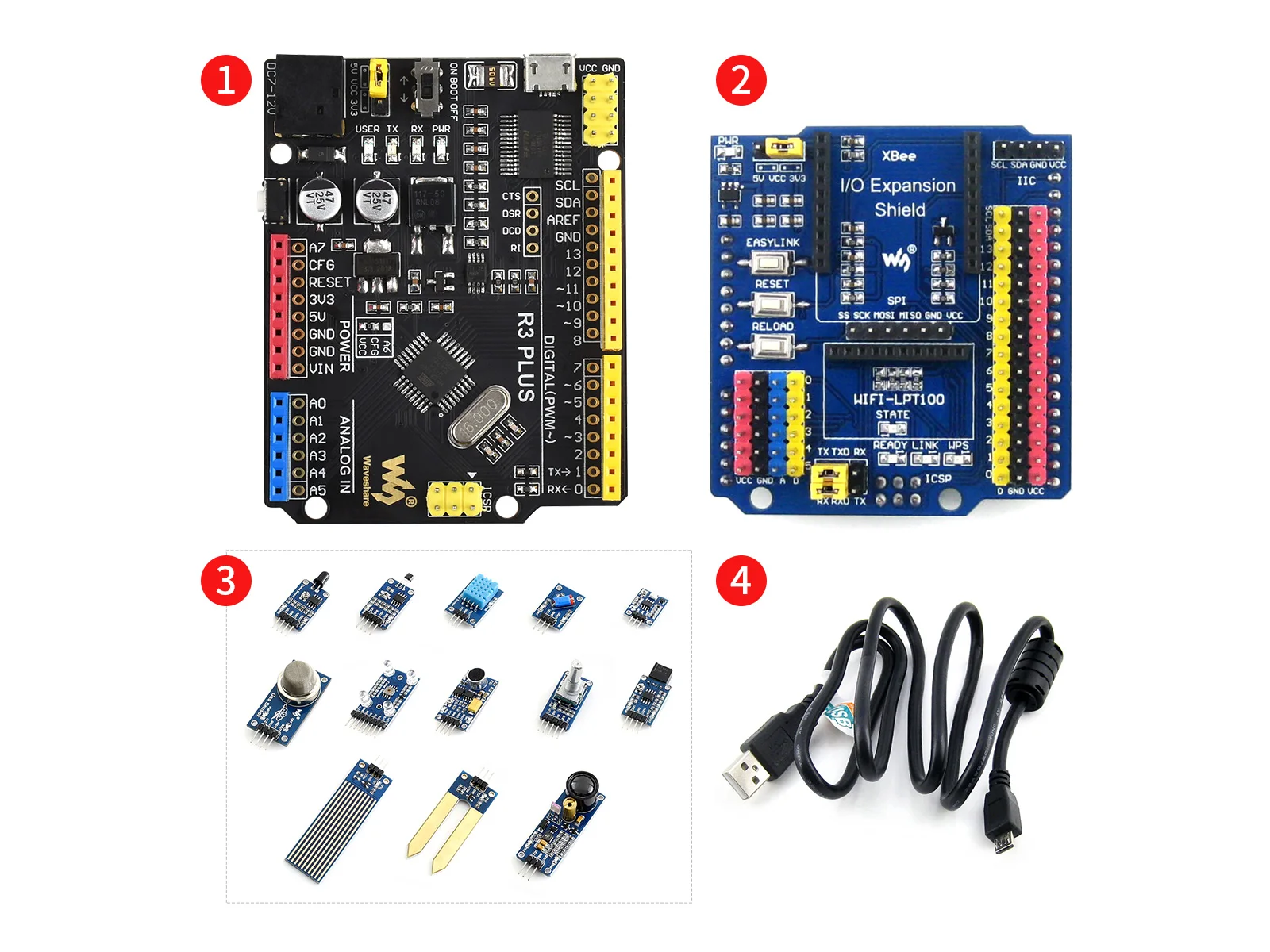

Kit de desenvolvimento também está disponível para sua conveniência
1. Cheap Quadro Demonstração – Nome da Marca : Waveshare
Peso:0.067 kg
-
R3-PLUS x1
-
USB-A para micro-b cabo x1
-
OPÇÕESIO Escudo de ExpansãoX1
-
OPÇÕESPacote de sensoresX1
