Módulo M5stack-official Lan com Poe V12 W5500

Detalhes do produto

Descrição

LAN PoE BASE V12 É um Módulo controle Ethernet Que integra PdE (Power Over Ethernet) função. Adoptar W5500 Hardware completo TCP/IP incorporado Ethernet controlador (interface de comunicação SPI) esquema, suporte a vários protocolos de comunicação (TCP, UDP, IPv4, ICMP, ARP, IGMP e PPPoE, etc.)

Internamente reservado expansão almofadas pode ser usado para expandir RS485– RS232– PODE Módulos adaptador de comunicação ou adicionar projetos personalizados, suporte PoE alimentação e acessórios de fixação trilho padrão, sem necessidade de fios de alimentação adicionais e design estrutural. Pode ser facilmente implantado em locais industriais. Com flexibilidade de desempenho e expansão, LAN PoE BASE V12 Pode fornecer-lhe uma solução de conexão Ethernet incorporada mais compacta.

Características do produto

• W5500:

  • Suporta 8 soquetes independentes do hardware para comunicação simultânea

  • Suporta protocolos TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

  • Integrado PHY Ethernet 10BaseT / 100Base-T

• Acesso Ethernet com fio

  • RJ45 adaptável 10/100M rede porta

• Poder entrado método:

  • Suporte PoE IEEE802.3 AF

  • Tensão de entrada do apoio: 9-24V

  • Suporte MBUS 5V fonte de alimentação (quando usado com M5CORE)

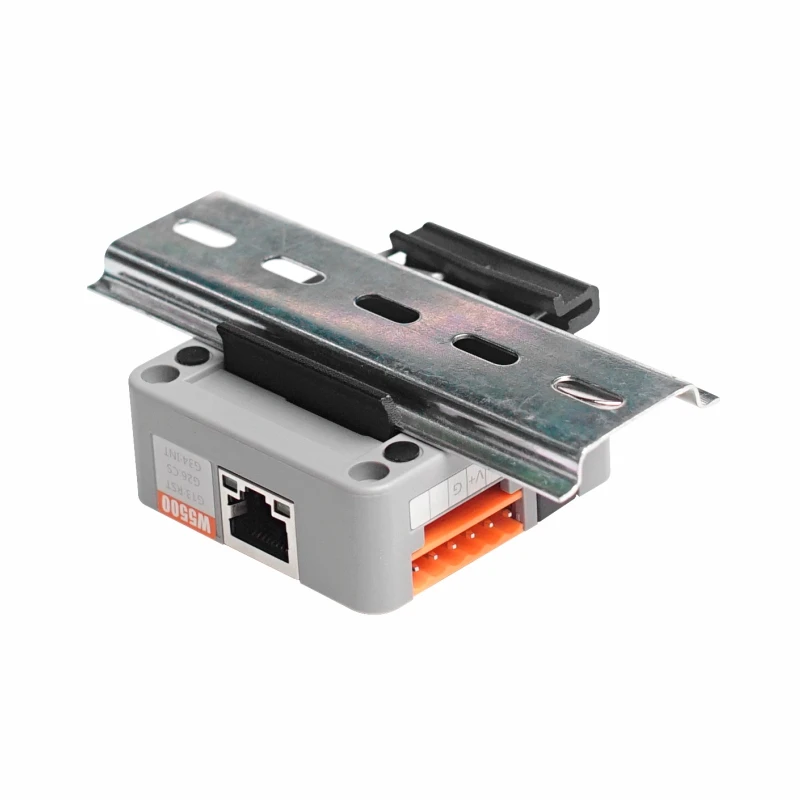

• Trilho deslizante ou fixação magnética

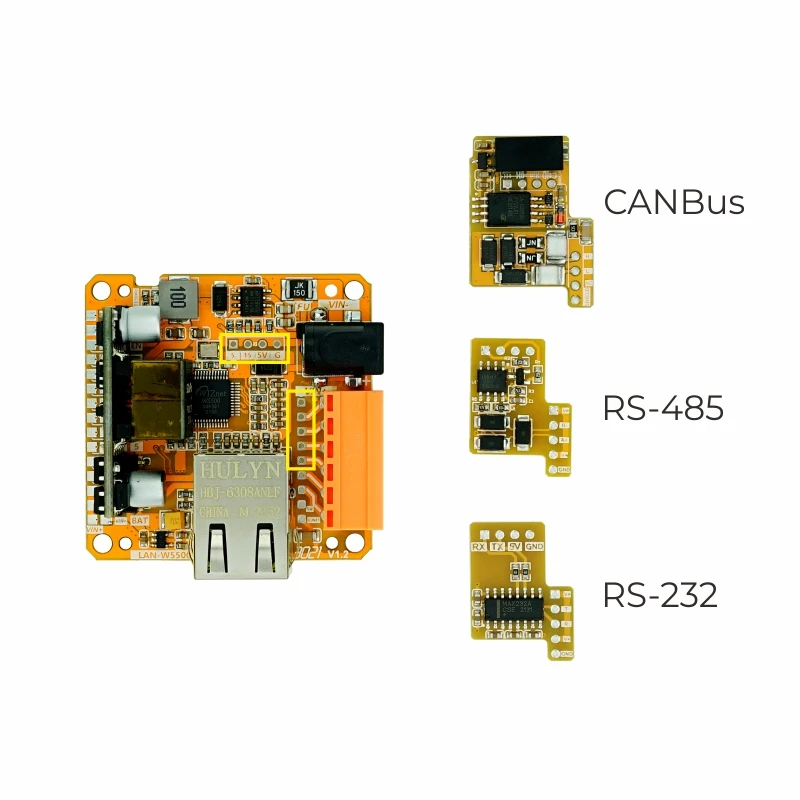

• Placa expansão RS485/RS232/CAN comunicação

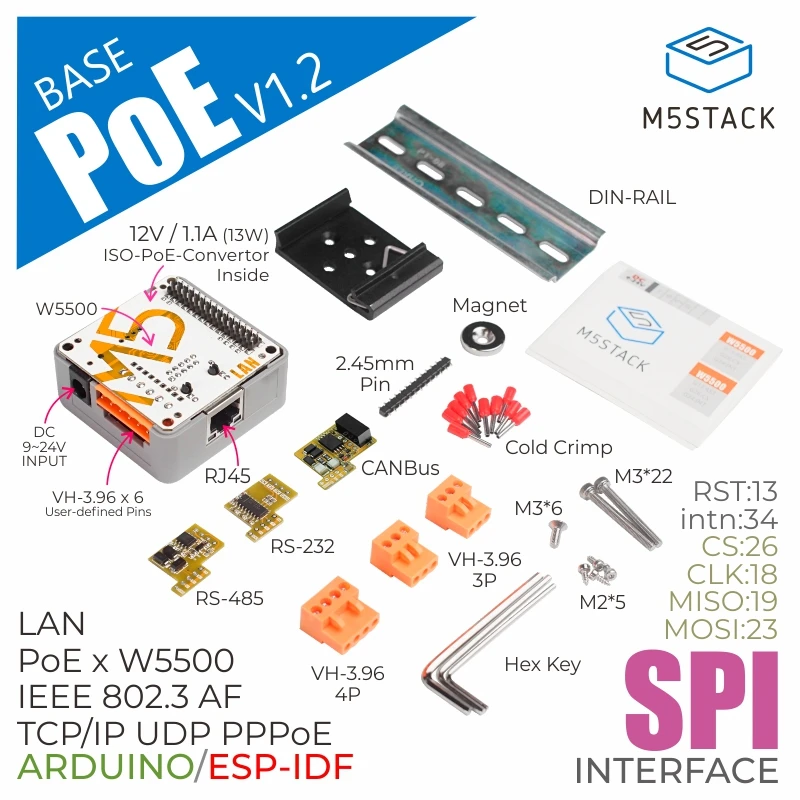

Incluir

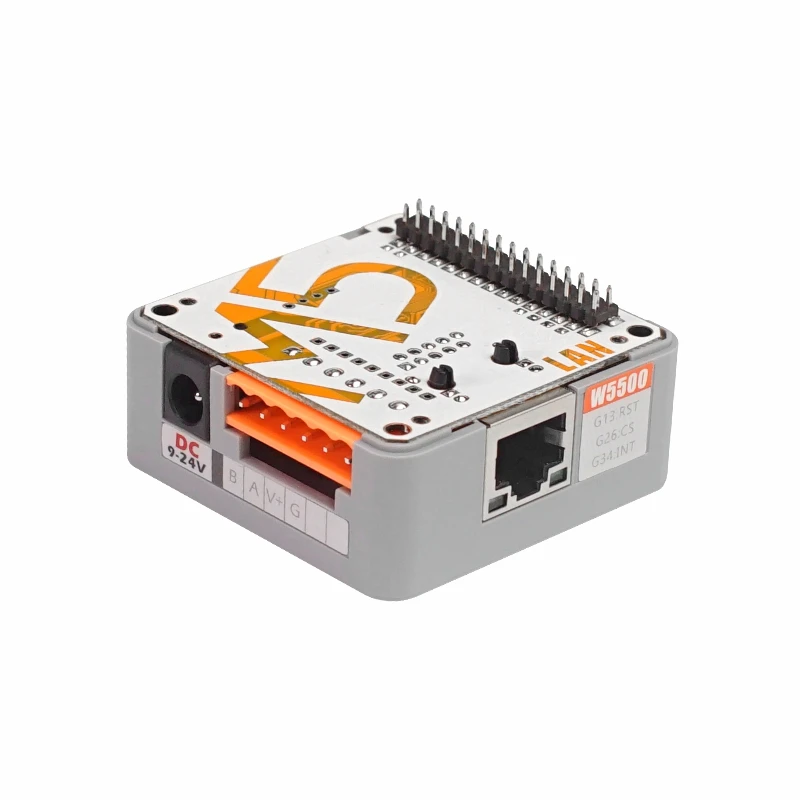

• 1x LAN PoE BASE V12

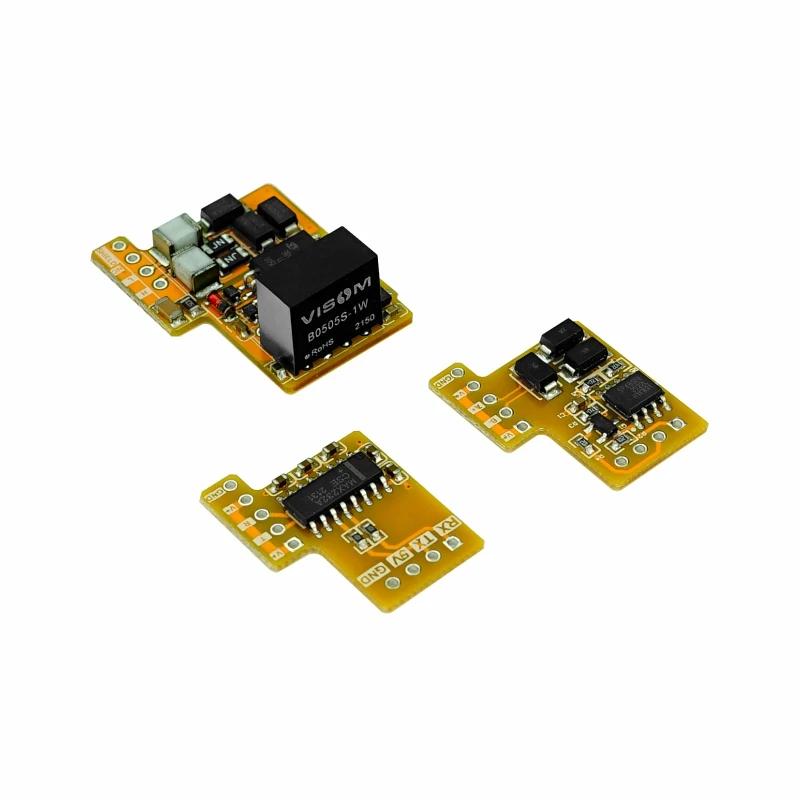

• Placa adaptadora 1x RS485-To-TTL

• Placa adaptadora 1x RS232-To-TTL

• Placa adaptadora CAN-To-TTL 1x

• Terminal 1x HT3.96-4P

• Terminais 2x HT3.96-3P

• 1×1.5mm chave sextavada

• 1×2.0mm chave sextavada

• 1×2.5mm chave sextavada

• Terminais Crimp 10x2mm

• 1x ímã (com furo no meio, diâmetro de 15mm, espessura 3mm)

• 1x35mm prata metal ferroviário

• 1x35mm clipe ferroviário preto

• 1x M3 * 6mm parafuso (cabeça escareada, dentes mecânicos)

• 2x M3 * 28mm parafusos (cabeça do copo, dentes mecânicos)

• 4x parafusos M2 * 5mm (cabeça do copo, auto-roscante)

• 1x prensa-cabos (M12)

• 1x 2.54mm-20P cabeçalho pino reto (altura total 5.32mm)

• 1x adesivo do produto

Aplicação

• M5Core + LAN implementa controlador de correia

1. Módulo Oficial de Lan com Poe

• Transmissão por cabo de dados de vídeo entre PC e Core

2. Módulo M5stack-official Lan com Poe V12 W5500

Especificações
