Módulo Gps Dual-band para Raspberry pi Tecnologia de Posicionamento l5 Placa de Expansão Gnss lc 29h aa lc 29h Series
R$ 218,73
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Lc29h(aa) GPS HAT |
| Tipo de Placa Demo | Braço |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
Módulo GPS de posicionamento a nível centimétrico
Banda dupla L1 + L5 | Precisão do nível do centímetro RTK | Saída bruta dos dados de observação
1. Placa de Demonstração – Material : 100% 925 Sterling Silver
O Série LC29H Pode rastrear sinais de dupla frequência e multi GNSS L1 + L5, reduzindo os efeitos multipath em cânions urbanos e melhorando a precisão do posicionamento, mantendo o baixo consumo de energia. Com built-in LNA e filtro SAW para alcançar alta sensibilidade e forte capacidade anti-interferência. Adota o posicionamento de banda dupla e a tecnologia RTK para atender à necessidade de posicionamento de alta precisão em nível centimétrico. Ideal para sistemas de rastreamento em tempo real e aplicativos de economia compartilhada, ajudando a desenvolver aplicativos como drones, máquinas agrícolas inteligentes, veículos de duas rodas compartilhados etc.
-
Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas, Jetson Nano
-
Suporta o rastreamento simultâneo de sinais de satélite de banda dupla L1 + L5, reduzindo os efeitos multipath em cânions urbanos e melhorando a precisão do posicionamento
-
Suporta recepção simultânea de sistemas multi-GNSS (GPS, BDS, GLONASS, Galileo e QZSS), mantendo baixo consumo de energia
-
-
LC29H(AA) GPS HAT com as seguintes características:
-
-
Suporta sistemas de aumento do posicionamento (WAAS, EGNOS, MSAS e GAGAN) para melhorar o desempenho do posicionamento das áreas de serviço
-
Suporta a tecnologia FÁCIL, para realizar o posicionamento usando informações armazenadas, como dados de efemérides e almanaque quando não há sinal, e melhorar o posicionamento e o tempo para a primeira correção
-
-
-
LC29H(DA) GPS/RTK HAT com os seguintes recursos:
-
-
Suporta posicionamento de nível centimétrico RTK de banda dupla de convergência rápida, adequado para posicionamento de alta precisão de dispositivos terminais
-
-
-
LC29H(BS) GPS/RTK HAT com os seguintes recursos:
-
-
Suporta observação e correção de dados GNSS bruto, adequado para estabelecer estação base RTK
-
-
-
Amplificador incorporado de baixo ruído e filtro de superfície acústica para realizar-165dBm alta sensibilidade e melhorar o desempenho anti-interferência
-
Suporta cancelamento de interferência ativa multifrequência, suprimindo ou eliminando efetivamente a interferência do sinal de banda estreita (WiFi/2/3/4/5G) para garantir a precisão da navegação
-
Suporte A-GNSS (GNSS assistido), reduzindo o tempo para a primeira correção (TTFF) com partida a frio quando ligado a 5 segundos
-
Suporte software QGNSS, fácil de definir várias funções do módulo
-
Suporte de bateria a bordo, suporta célula recarregável ML1220, para preservar informações efemérides e partidas quentes
-
Onboard 4 LED indicadores para o estado operacional do módulo
-
Vem com recursos de desenvolvimento online e manual (exemplos Python para Raspberry Pi/Jetson Nano)
2. Módulo Gps Dual-band para Raspberry pi Tecnologia – Occassion : Gifts For Girlfriend Anniversary Engagement Party Wedding
CHAPÉU LC29H(AA) GPS
Suporta posicionamento sistema aumento e tecnologia EASY
3. Placa de Demonstração e Acessórios – Pacote : Only One Velvet Jewelry Bolsa For Each Parcel
CHAPÉU LC29H(DA) GPS/RTK
Suporta RTK Rover para realizar posicionamento de nível de centímetro de alta precisão
4. Placa de Demonstração – Fino ou na Moda : Fine
LC29H(BS) GPS/RTK CHAPÉU
Suporta RTK Base, pode estabelecer uma estação base para transmitir dados de correção
|
PRODUTO |
|||||
|
BAND FREQUÊNCIA |
GPS/QZSS: L1C/A, L5 |
GPS/QZSS: L1C/A, L2C |
|||
|
NÚMERO DE GNSS CONCORRENTE |
GPS/QZSS + BDS + Galileo + GLONASS |
||||
|
SBAS (WAAS, EGNOS, MSAS, GAGAN) |
Apoio |
– |
Apoio |
||
|
FUNÇÃO RTK |
– |
Rover RTK |
Base RTK |
RTK Rover e Base |
|
|
PRECISÃO DE POSICIONAMENTO |
PVT |
CEP 1m |
– |
1,5 m CEP |
|
|
RTK |
– |
0,01 m + 1ppm CEP |
– |
0,01 m + 1ppm CEP |
|
|
TAXA DE ATUALIZAÇÃO DE NAVEGAÇÃO |
PVT |
1 ~ 10Hz |
– |
1 ~ 10Hz |
|
|
RTK |
– |
1Hz |
– |
1 ~ 8 hertz |
|
|
RAW |
1Hz |
1 ~ 20Hz |
|||
|
TEMPO DE CONVERGÊNCIA RTK |
– |
<10s |
– |
<10s |
|
|
TEMPO PARA A PRIMEIRA FIX (AGNSS OFF) |
COMEÇA FRIO |
26s |
– |
24s |
|
|
COMEÇA QUENTE |
1s |
– |
2s |
||
|
COMEÇAS AUTORIZADAS |
16s |
– |
2s |
||
|
TEMPO PARA A PRIMEIRA CORRECÇÃO (FÁCIL SOBRE) |
2s |
– |
|||
|
TEMPO PARA A PRIMEIRA CORREÇÃO (AGNSS ON) |
COMEÇA FRIO |
5S |
– |
TBD |
|
|
COMEÇA QUENTE |
5S |
– |
TBD |
||
|
COMEÇAS AUTORIZADAS |
5S |
– |
TBD |
||
|
SENSIBILIDADE |
RASTREAMENTO E NAVEGAÇÃO |
-165dBm |
-167dBm |
||
|
REAQUISIÇÃO |
-159dBm |
-157dBm |
-159dBm |
-160dBm |
|
|
COMEÇA FRIO |
-147dBm |
-145dBm |
-147dBm |
-148dBm |
|
|
PRECISÃO DE VELOCIDADE |
0,2 m/s |
– |
0,05 m/s |
||
|
PRECISÃO PPS |
20ns |
– |
30ns |
||
|
DESEMPENHO DINÂMICO |
Aceleração (Max): 4g |
||||
|
Altitude (máxima):10000m |
Altitude (máxima):50000m |
||||
|
Velocidade (máxima): 500 m/s |
|||||
|
INTERFACE DE COMUNICAÇÃO |
UART(9600 ~ 3000000bps, 115200bps por padrão), |
USB, UART(4800 ~ 921600bps, 9600bps à revelia), I2C (400KHz máximo), SPI(5MHz) |
|||
|
PROTOCOLO |
NMEA 0183 V4.10, RTCM 3.x |
NMEA 0183 V4.10,UBX, RTCM 3.3 |
|||
|
Fonte de energia |
5V |
||||
|
ACTUAL GLOBAL |
<40mA @ 5V (Modo Continuar) |
||||
|
Temperatura operacional |
-40~85? |
||||
|
DIMENSÕES |
65 × 30,5 milímetros |
||||
Compatível com placas série Raspberry Pi
5. Módulo Gps Dual-band para Raspberry pi Tecnologia – tipo de Item : Contas

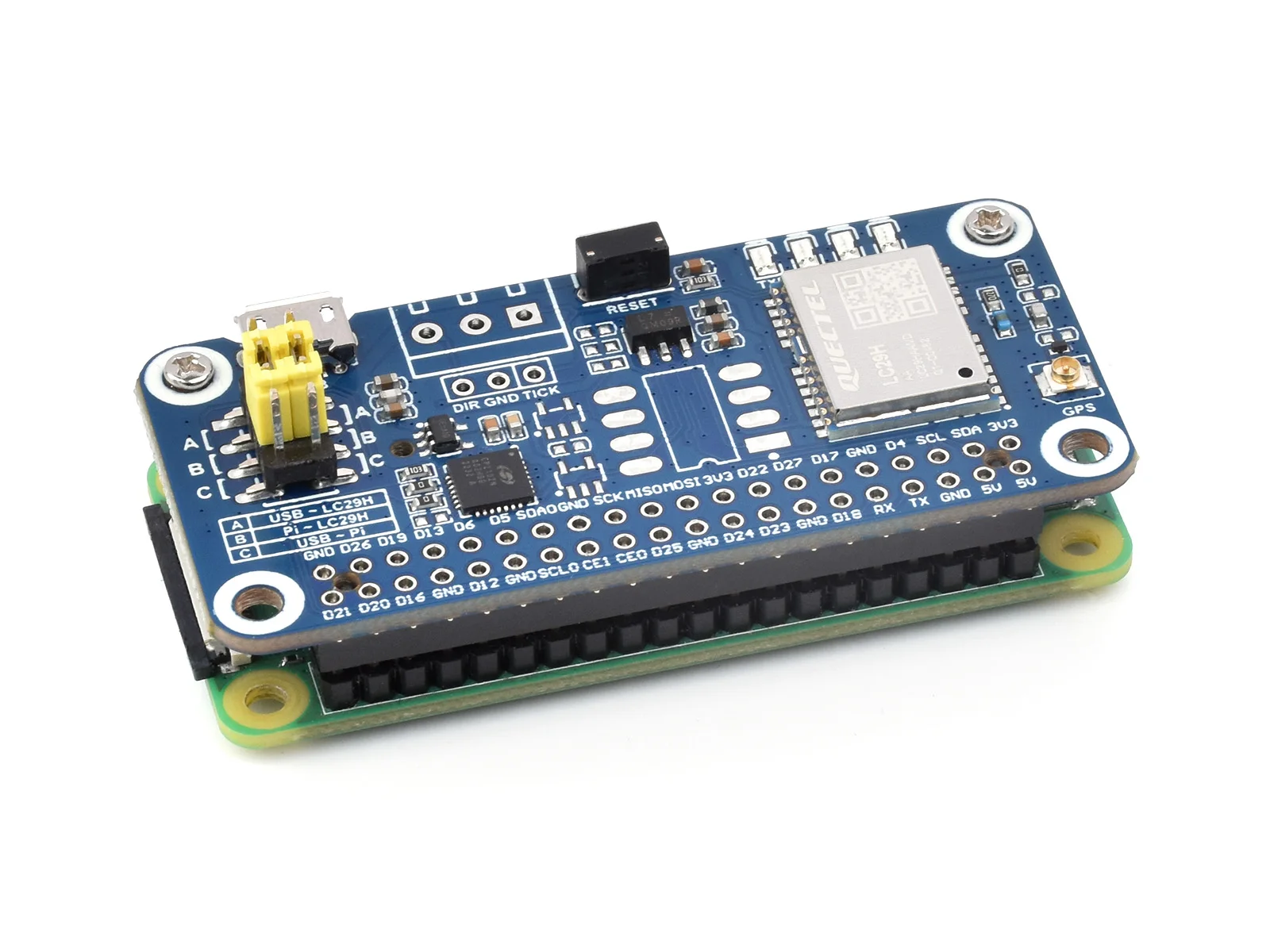

Trabalhando com Raspberry Pi Zero
6. Placa de Demonstração e Acessórios – Origem : cn Origem

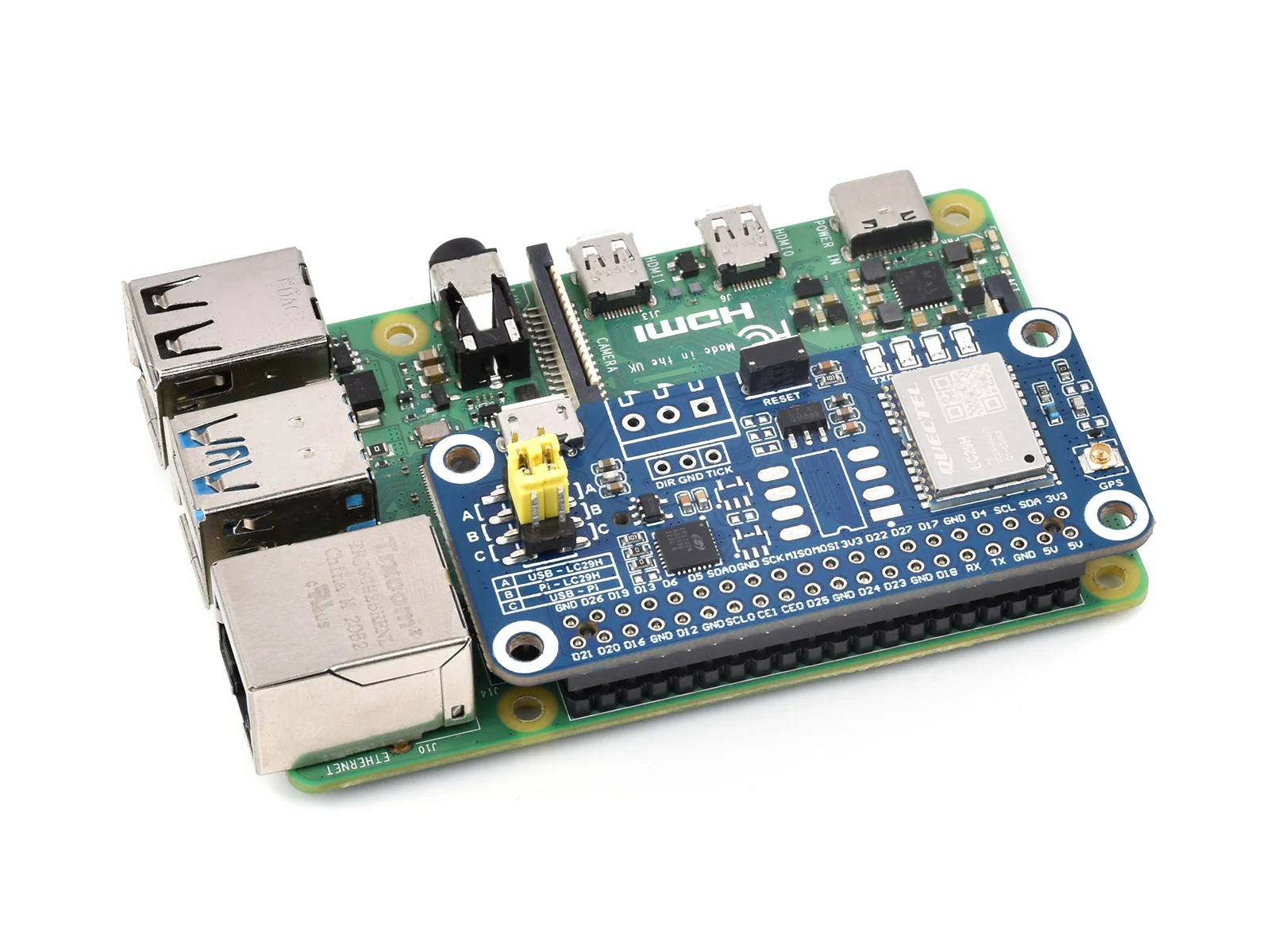

Trabalhando com Raspberry Pi 4B
* Apenas para referência, as placas Raspberry Pi NÃO estão incluídas.
Suporta rastreamento simultâneo de sinais de satélite de banda dupla L1 + L5
Reduzindo Efeitos Multipath Em Canyons Urbanos E Melhorando A Precisão Do Posicionamento
7. Placa de Demonstração – Nome da Marca : Bamoer
Posicionamento Centimétrico
O módulo LC29H(BS) é usado como uma estação base RTK, enquanto o módulo LC29H(DA) é usado como uma estação móvel RTK
Configurando estações de referência de funcionamento contínuo no solo coordenadas fixas conhecidas usando o módulo LC29H (BS) ou por serviços aprimorados de estação base RTK pagos, transmitindo o valor de calibração GNSS para LC29H (DA) terminais que uploading dados de posicionamento ásperos, os terminais, com erros como a refração multipath, É capaz de calcular o valor do erro em tempo real, para posicionamento em nível de centímetro em segundos.
8. Módulo Gps Dual-band para Raspberry pi Tecnologia – Forma do Item : Irregular
Suporta GPS, BDS, GLONASS, Galileo, QZSS
E ainda retém o baixo consumo energético
9. Placa de Demonstração e Acessórios – Pedra Principal : None
Interferência Cancelamento
Efetivamente suprimir ou eliminar sinal de banda estreita (WiFi/2/3/4/5G) interferência para garantir a precisão da navegação
10. Placa de Demonstração – tipo de Metal : Silver
Reduzindo o tempo à primeira correção (TTFF) com partida fria quando posto sobre a 5 segundos
11. Módulo Gps Dual-band para Raspberry pi Tecnologia – Altura do Item : About 1*1.3cm
Ideal para sistemas de rastreamento em tempo real e aplicativos de economia compartilhada, ajudando a desenvolver aplicativos como drones, máquinas agrícolas inteligentes, duas rodas compartilhadas, etc.
12. Placa de Demonstração e Acessórios – Número do Modelo : Scc1856
13. Placa de Demonstração – Peso do Item : 1.9 Gram
-

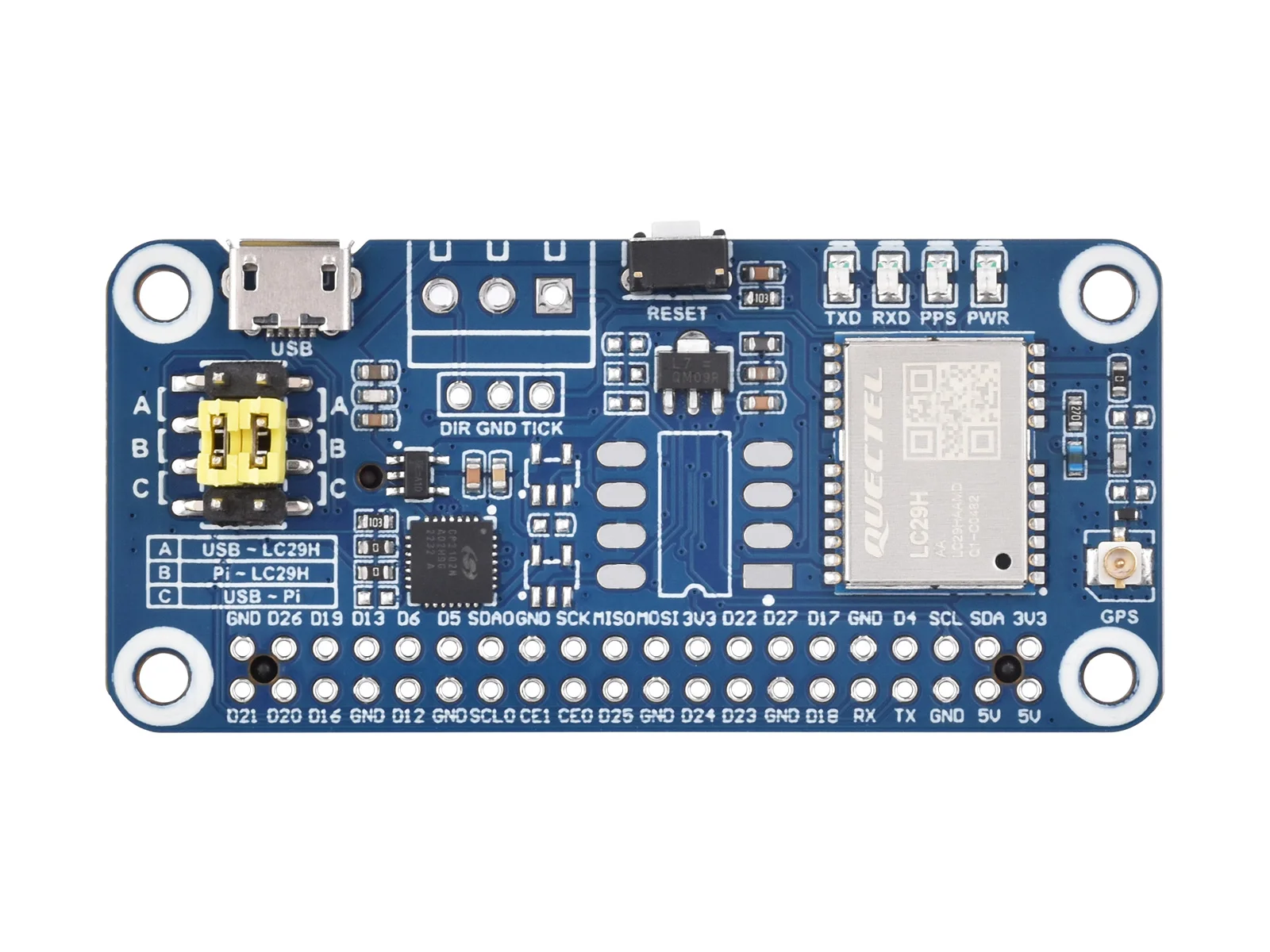

Módulo LC29H
-
RT9166A-28PXL
Chip LDO 5V a 2.8V -
CP2102N
Chip USB para UART -
Framboesa Pi 40PIN GPIO cabeçalho
Para conexão com Raspberry Pi -
UART jumper seleção
A: controle o LC29H via USB para UART
B: controle o LC29H via Raspberry Pi
C: acesso Raspberry Pi via USB para UART -
Conector IPEX 1
LC29H módulo antena conector -
Interface micro USB
-
RT9193-33PB
Chip LDO 5V a 3.3V -
Botão de reinicialização
Redefinir o módulo LC29H -
Indicadores Status
PWR: Indicador do poder
RXD/TXD: indicador transceptor UART
PPS: Indicador do estado do GPS -
NDC7002N
I2C tensão tradutor -

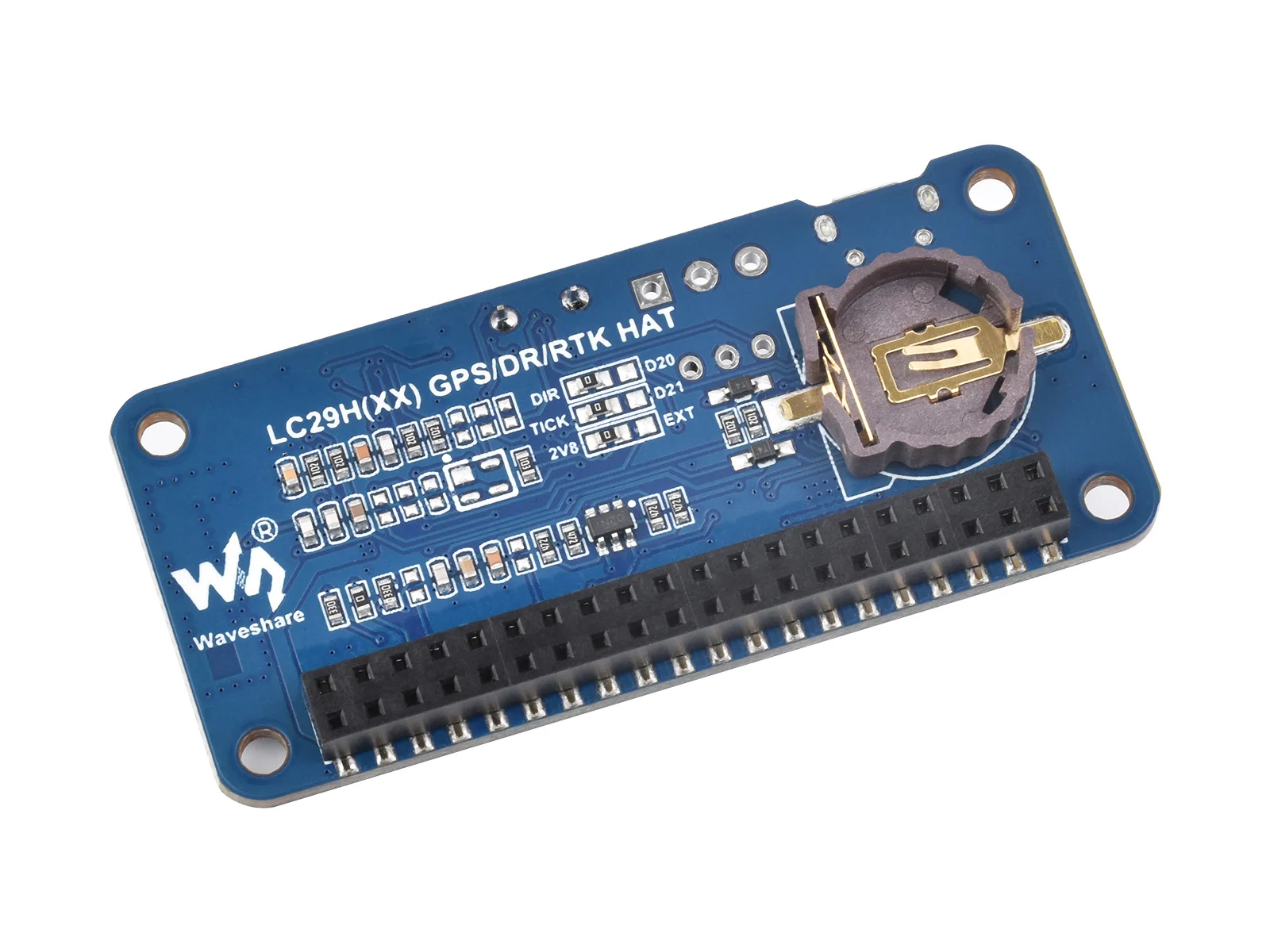

Suporte bateria ML1220
Suporta célula recarregável ML1220, para preservar informações efemérides e início quente
14. Módulo Gps Dual-band para Raspberry pi Tecnologia – tipo de Certificado : Gdtc
15. Placa de Demonstração e Acessórios – Número do Certificado : Bamoer Fashion Jewelry
16. Placa de Demonstração – Certidão : Yes

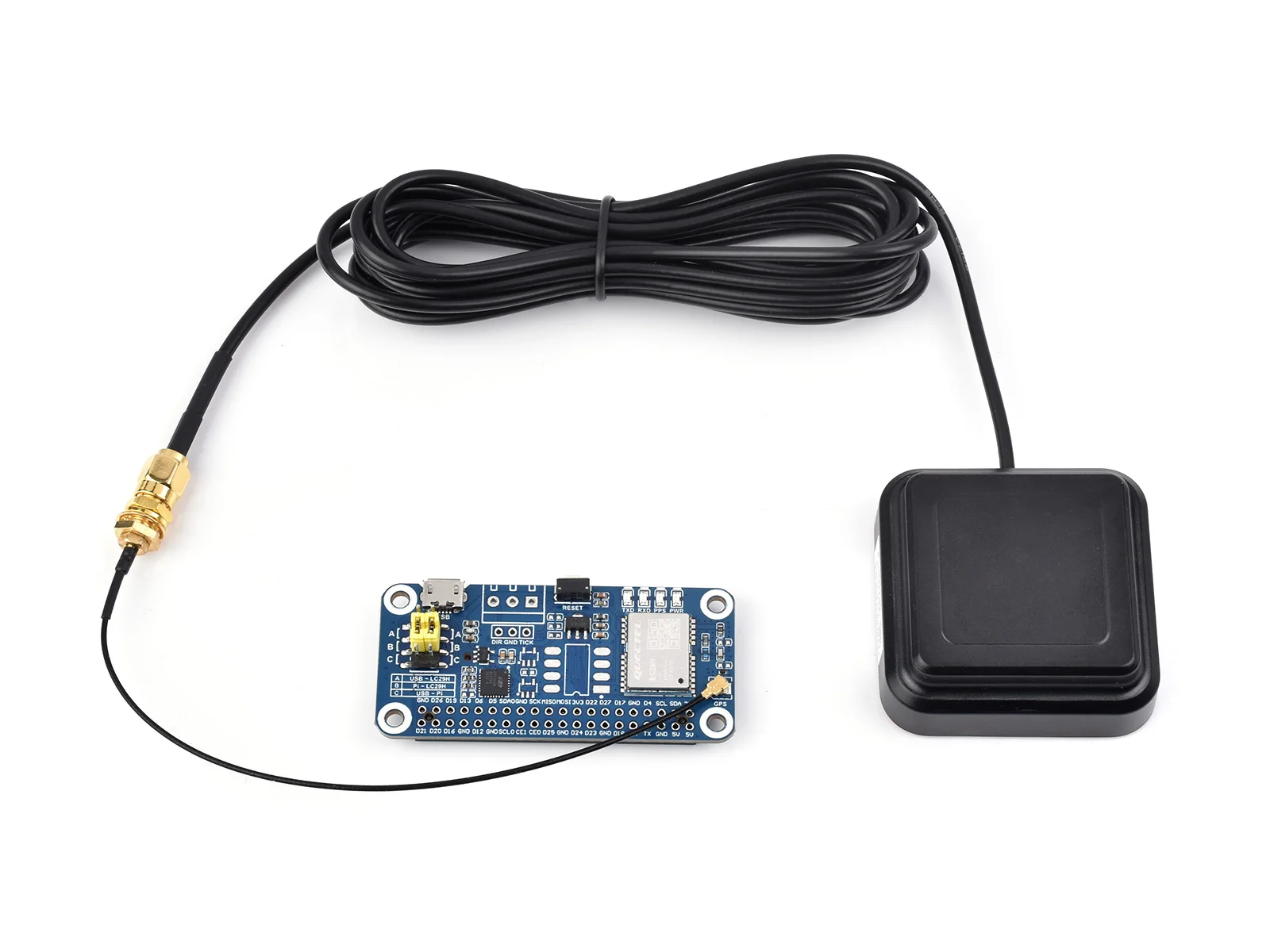

Conteúdo do pacote
Peso: 0,126 quilogramas
-
OPÇÕES LC29H GPS HAT x1
-
Cabeçalho feminino 2x20PIN x1
-
Antena externa GPS (D) x1
-
Cabo IPEX 1 para SMA ~ 17cm x1
-
Parafusos pack x1
17. Módulo Gps Dual-band para Raspberry pi Tecnologia – Stamp : Logo+s925
