Módulo de Exibição Lcd de Polegadas Tela Ips Resolução hd 240×240 Interface Spi. 1. Quadro demonstração
Original price was: R$ 86,33.R$ 78,59Current price is: R$ 78,59.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Certificado | None |
| Origem | CN (origem) |
| Número do Modelo | 1.3inch LCD Module |
| Driver | St7789 |
| Interface | SPI |
| Display Color | Rgb, 65K Color |
| Resolution | 240×240 HD |
| Backlight | LED |
| Operating Voltage | 3.3v |
Visão geral

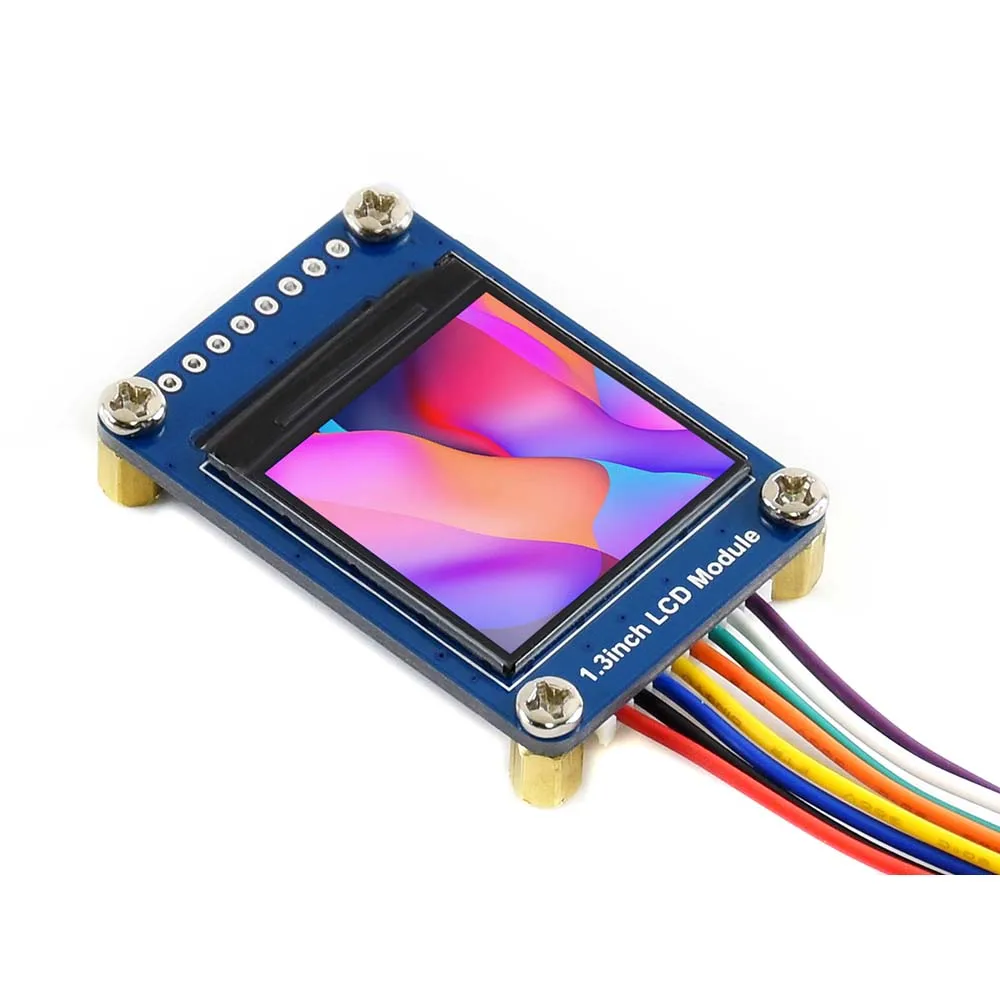

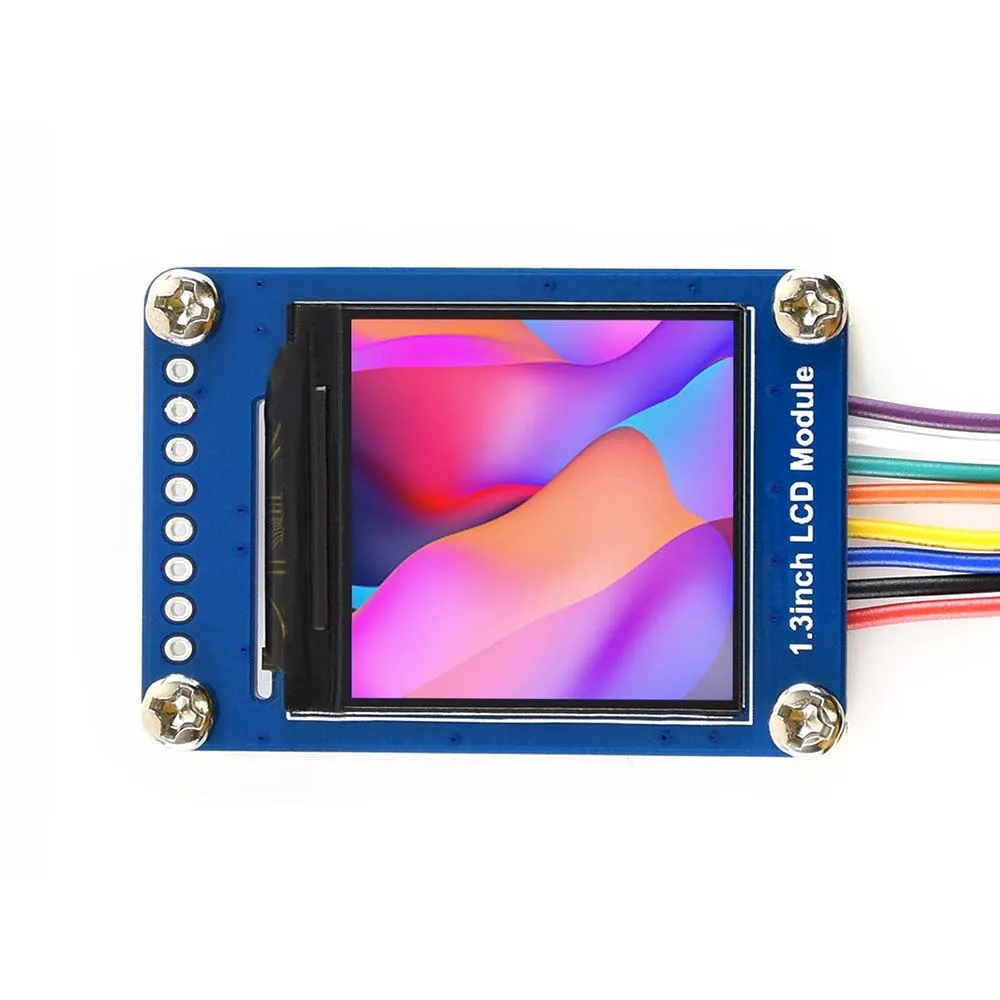

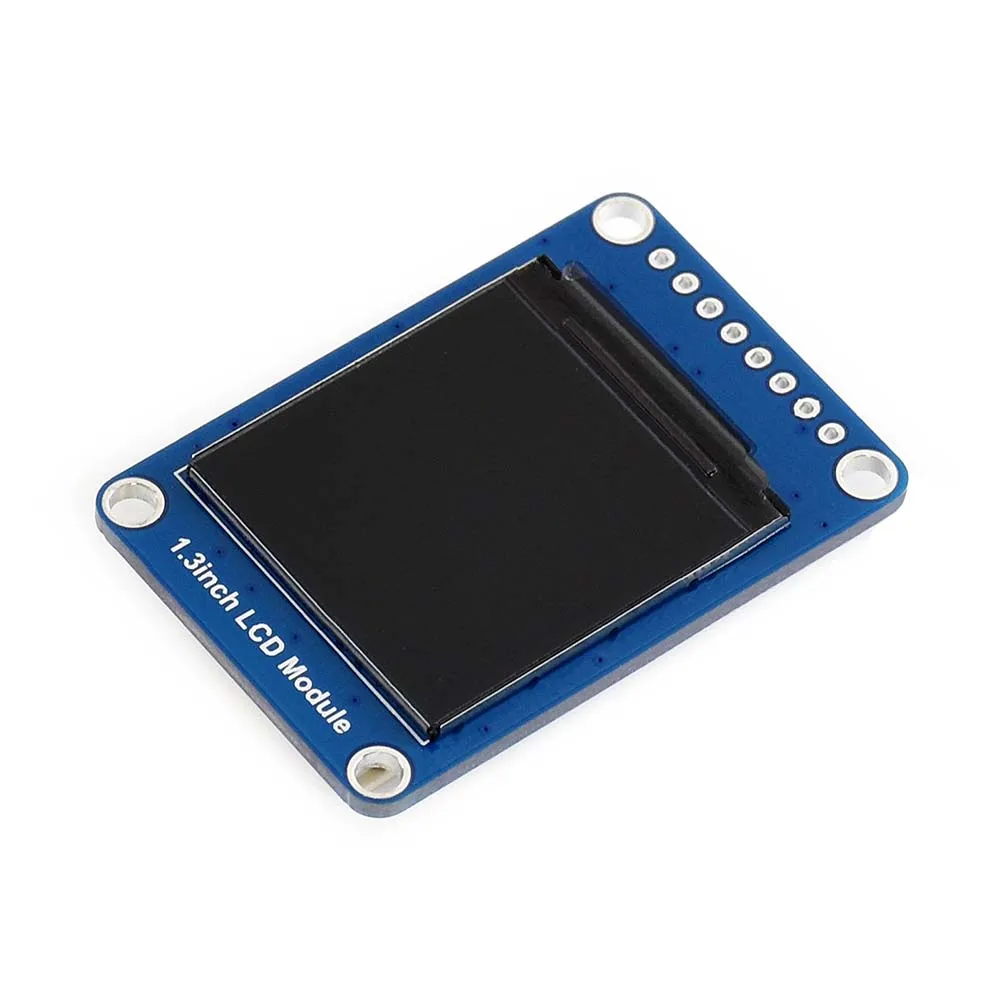

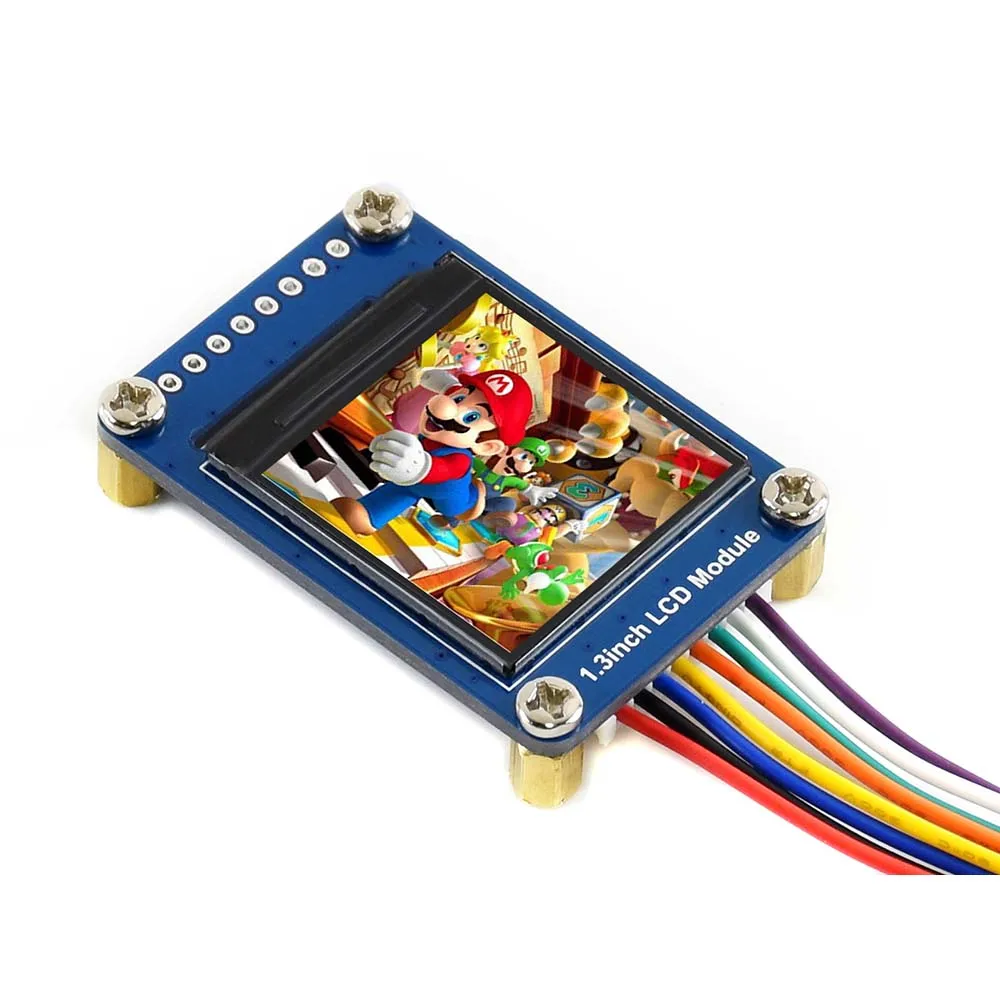

Este é um módulo de exibição lcd geral, tela ips, 1.3 polegadas diagonal, resolução de 240×240 hd, com controlador embutido, comunicando através da interface spi.
Características
-
Interface spi, requer mínimo gpio para controlar
-
Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/jetson nano/arduino/stm32)
Especificações
-
Motorista: ST7789
-
Interface: SPI
-
Cor da tela: rgb, cor 65k
-
Resolução: 240×240
-
Luz de fundo: LED
-
Tensão de funcionamento:3.3v/5v

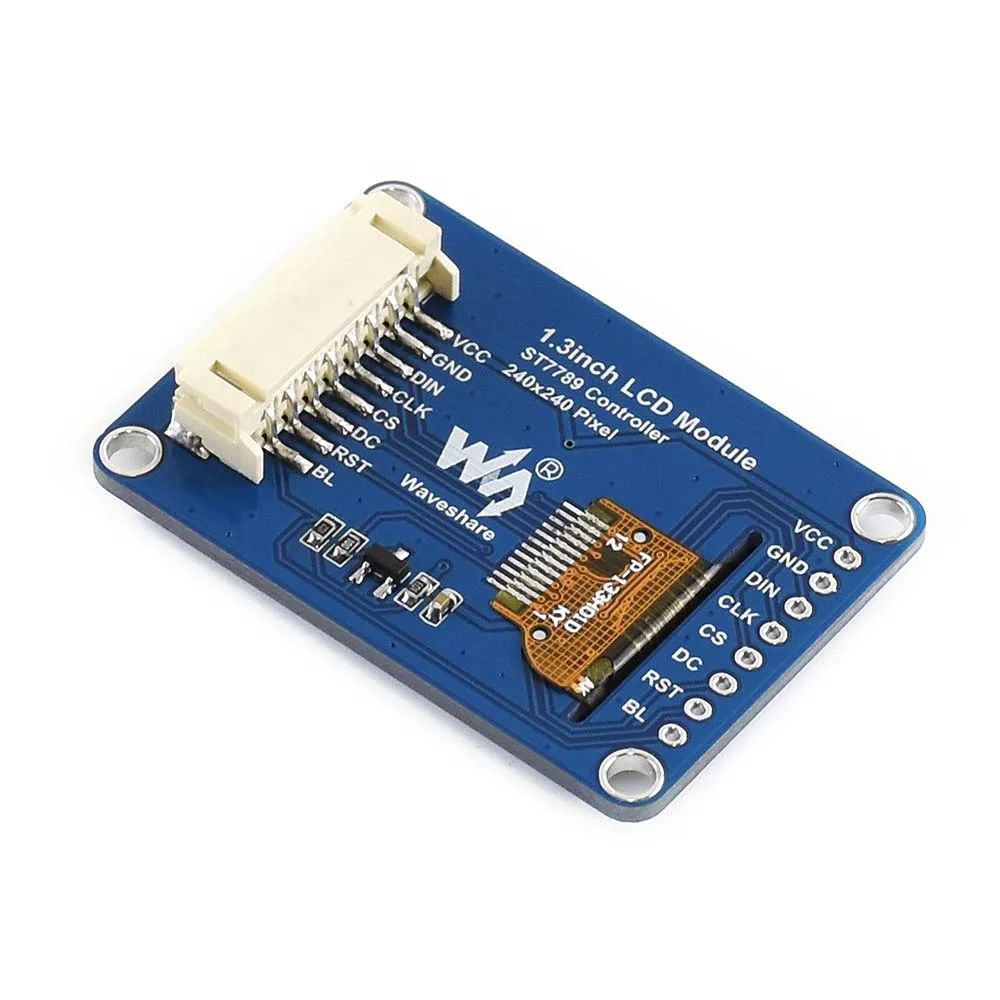

Interface
|
SÍMBOLO |
DESCRIÇÃO |
|
VCC |
Potência (3.3v de entrada) |
|
GND |
Chão |
|
DIN |
Entrada de dados SPI |
|
CLK |
Entrada de clock de SPI |
|
CS |
Seleção da microplaqueta, baixo ativo |
|
DC |
Seleção de dados/comandos (alta para dados, baixa para comando) |
|
RST |
Reset, baixo ativo |
|
BL |
Backlight |
Dimensões
1. Quadro Demonstração – Nome da Marca : Waveshare
2. 1. Módulo de Exibição Lcd de 3 – Operating Voltage : 3.3v
Recursos de desenvolvimento
Wiki:
CONTEÚDO DO PACOTE
Peso:0.019 kg
-
1. módulo lcd de 3 polegadas x1
-
PH2.0 20cm 8Pin x1
Guia de seleção
|
NÚMERO da peça |
TIPO |
COR |
RESOLUÇÃO |
Tamanho da tela (mm×mm) |
INTERFACES |
MOTORISTA |
DIMENSÃO (MM×MM) |
PINHEADER |
|
OLED |
Branco |
128 × 32 |
22.38 × 5.58 |
I2C |
SSD1306 |
36.0 × 12.5 |
PH2.0 conector |
|
|
OLED |
65K colorido |
96 × 64 |
20.14 × 13.42 |
Spi (spi de 4 fios) |
SSD1331 |
31.7 × 37.0 |
Angled/horizontal |
|
|
OLED |
65K colorido |
96 × 64 |
20.14 × 13.42 |
Spi (spi de 4 fios) |
SSD1331 |
31.7 × 37.0 |
Em linha reta/vertical |
|
|
IPS |
65K colorido |
160 × 80 |
21.70 × 10.80 |
4-wire SPI |
ST7735S |
32.5 × 26.0 |
PH2.0 conector |
|
|
OLED |
1/4 seção amarela, 3/4 seção azul |
128 × 64 |
21.7 × 11.2 |
Spi de 3 fios, spi de 4 fios, i2c |
SSD1306 |
33.0 × 33.5 |
Angled/horizontal |
|
|
OLED |
1/4 seção amarela, 3/4 seção azul |
128 × 64 |
21.7 × 11.2 |
Spi de 3 fios, spi de 4 fios, i2c |
SSD1306 |
33.0 × 33.5 |
Em linha reta/vertical |
|
|
IPS |
65K colorido |
240 × 240 |
23.40 × 23.40 |
4-wire SPI |
ST7789 |
45.0 × 31.0 |
PH2.0 conector |
|
|
OLED |
Azul |
128 × 64 |
29.42 × 14.7 |
Spi de 3 fios, spi de 4 fios, i2c |
SH1106 |
40.5 × 37.5 |
Angled/horizontal |
|
|
OLED |
Azul |
128 × 64 |
29.42 × 14.7 |
Spi de 3 fios, spi de 4 fios, i2c |
SH1106 |
40.5 × 37.5 |
Em linha reta/vertical |
|
|
OLED |
Branco (escala 16 cinza) |
128 × 128 |
26.86 × 26.86 |
4 fios spi, i2c |
SSD1327 |
44.5 × 37.0 |
PH2.0 conector |
|
|
OLED |
65K colorido |
128 × 128 |
26.86 × 26.86 |
Spi de 3 fios, spi de 4 fios |
SSD1351 |
44.5 × 37.0 |
PH2.0 conector |
|
|
TFT |
65K colorido |
160 × 128 |
34.50 × 28.30 |
4-wire SPI |
ST7735S |
56.5 × 34.0 |
PH2.0 conector |
|
|
IPS |
262K colorido |
240 × 320 |
30.60 × 40.80 |
4-wire SPI |
ST7789 |
58.0 × 35.0 |
PH2.0 conector |
Nota: o oled de 0.96 polegadas consiste em 1/4 seção superior amarela e 3/4 seção inferior azul, não uma exibição regular de duas cores.
